differentiel type AC, A,B,C, comment identifier le mien ?

CAPRI

• 8 Août 2023

• #41

Conclusion si je ne fais pas d'erreur
Donc pas de diff 63A tant en 300mA que en 30mA.

Mais bien un disj limiteur 25 A pour éviter que les deux sources (PV et Compteur) ne délivrent dans l'installation du TD plus de 25 A par phase.

Merci pour cette contribution
Capri



CAPRI

• 9 Août 2023

• #42

Salut le Forum, BG1000

Alors je place des différentiels 40mA ou des 63A.

J'ajoute que l'onduleur est de type hybride, donc prévu pour l'installation d'une borne VE , dans quelques années.
Ce fait la entrainerait-il un changement pour les différentiels , pour la puissance fournie par mon GRD (actuellement triphasé 400V+N de 27A)

Merci



Cory

• 9 Août 2023

• #43

Dans tous les cas je placerais des 63Am.



CAPRI

• 9 Août 2023

• #44

BG1000 a dit:

Prendre des disjoncteurs à fourche haut et bas.
Les fourches sont en avant des cages pour les fils c'est à deux niveaux indépendant.

Sortir les rails, monter les disjoncteurs, préparer du VOBs avec embout d'un coté.
Mettre le peigne, serrer légèrement, mettre les 4 VOBs, serrer toutes les pôles
remonter le rail équipé dans le coffret

Cliquez pour agrandir...

Merci Cory , BG1000

Donc je commande des diff 63A en 1x 300mA, 3 x 30mA.

A ce propos existe t'il des marques à déconseiller , à conseiller (je ne sais pas si le Forum à une charte qui précise de ne pas conseiiller)?
autre question -1) les 300 mA ont-ils tous d'office des caches pour scelllement haut et bas ?

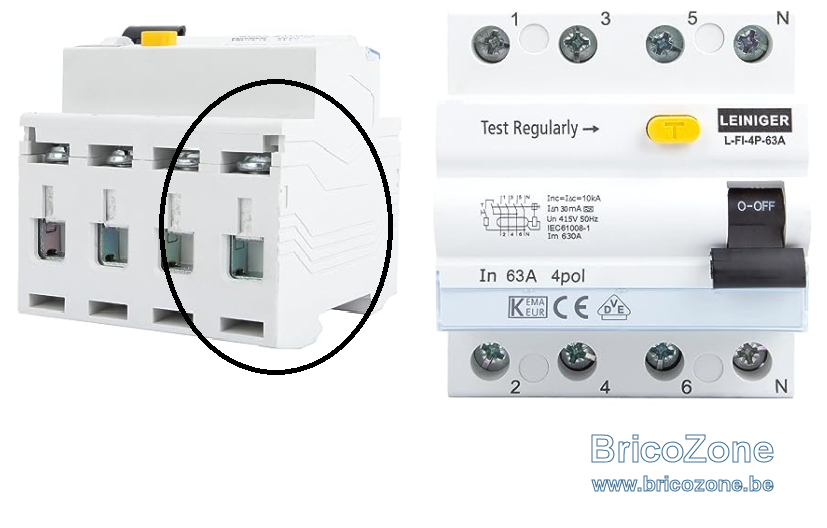

2) connaissez-vous des fabricants de différentiels qui proposent les doubles racccordements (fourche + VOB) comme par exemple

J'ai fait un tour du marché (moteur recherche) et ai vu qu'il y a de fortes différences:
- En 300 mA 63A , type A
marque TECO vendu par SOLYYD, 67,88 € (fabric belge teconex à Beynne-Heusay
MARQUE TECO vendu par 2SMART 69,15 €
marque TECO vendu par COOSELEC, 76,45 €
marque OMU vendu par ADAJUSA 28,64 €


- En 30 mA 63A, Type A
marque TECO vendu par SOLYYD, 69,38 €
marque ABB, vendu par solyd, 86,07 €
marque OMU vendu par ADAJUSA 28;94 €
marque LEINIGER vendu par AMAZON 29,99 €


Si quelqu'un à de bonnes adresses ! je suis preneur

Capri



CAPRI

• 11 Août 2023

• #45

Bonjour le Forum,

Je viens d'identifier deux marques VENDUES EN BELGIQUE de différentiels qui ont le double système "peignes fourche + cage vob"

en 63 A , 30mA, type A :
TECO : chez GYGATEK 70,02 €, chez SOLYD 69,38 , chez ZELEKTRO
GEWISS : chez ZELEKTRO 62,79 €

en 63 A , 300mA, type A :
TECO : chez GYGATEK 66,8 € chez SOLYD 67,88 €
GEWISS : chez GYGATEK 61,88 € chez ZELEKTRO 52,34 €

Des "forumistes" auraient-ils une mauvaise expérience pour la marque GEWISS ??

Merci
Capri



Cory

• 11 Août 2023

• #46

CAPRI a dit:

Des "forumistes" auraient-ils une mauvaise expérience pour la marque GEWISS ??

Cliquez pour agrandir...

Aucune, toujours principalement placé du Vynckier, matériel Belge.



CAPRI

• 11 Août 2023

• #47

Vinckier est plus cher! et je n'ai pas vu que les différentiels possèdent des double système "peignes fourche + cage vob". Les disjoncteurs 2P les possèdent, je viens d'en acheter 18.



Cory

• 11 Août 2023

• #48

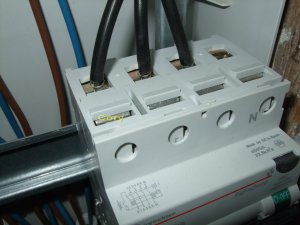

Il y a bornes pour fils et peignes à fourches comme ont peu voir sur la photo.



CAPRI

• 24 Août 2023

• #49

Bonjour le Forum



CAPRI

• 24 Août 2023

• #50

@ cory, j
j'ai acheté du ABB/VInCKIER

Je reviens au RGIE 1-6-23
J'ai donc 3 différentiel de 30mA (un par groupe de 8 disj.)

Subsiste 2 questions
- Il me reste les circuits disj suivants non protégés par le 30 mA , mais par le 300 mA: l
--la chauffferie (20A ,2P),
--la PAC (20A, 2P),
--le four (20A, 2P)
--la resist opt boiler (20A 2P)

1) Lesquels doivent aller aussi sur un différentiel 30mA ?
2) Il me reste des diff 2P 40 A : puis-le les utiliser dans mon tableau OU bien
il faut aussi du 63A 2P ou 63 A 4P

Dans le RGIE l'on disait que les gros consommateurs ne devaient pas être sur le 30mA , est ce encore le cas depuis le nouveau RGIE? Tout et absolument tout doit il être sous 30mA depuis 1/6/23

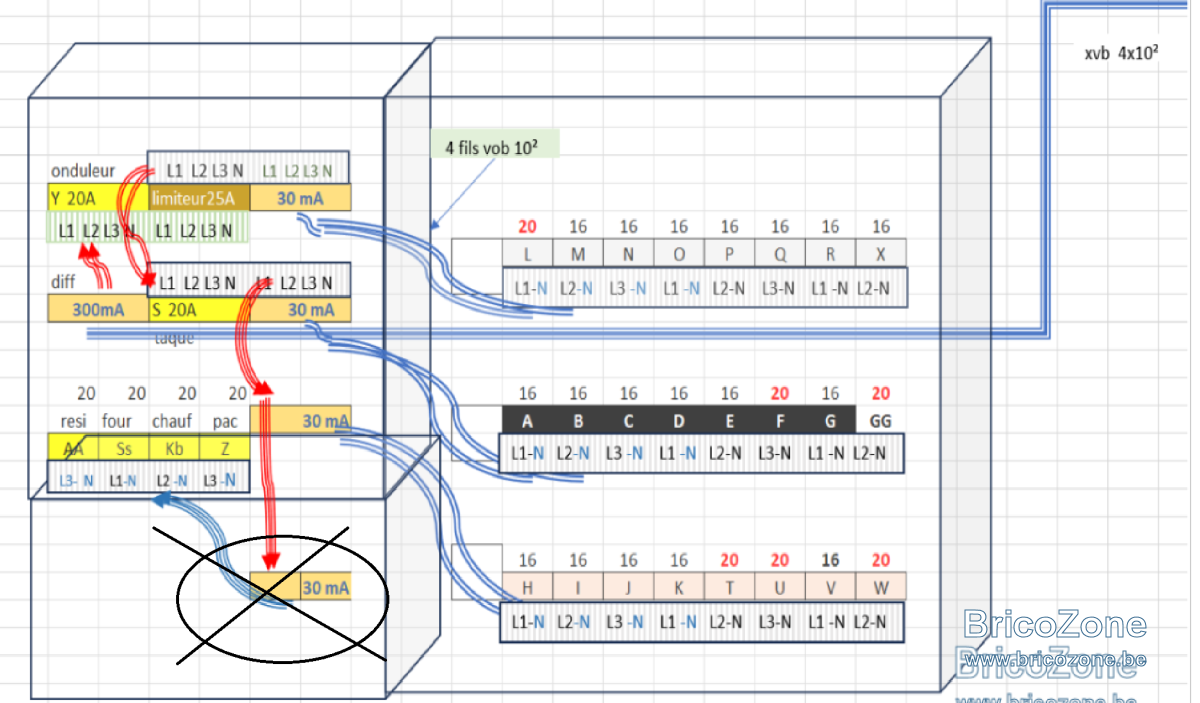

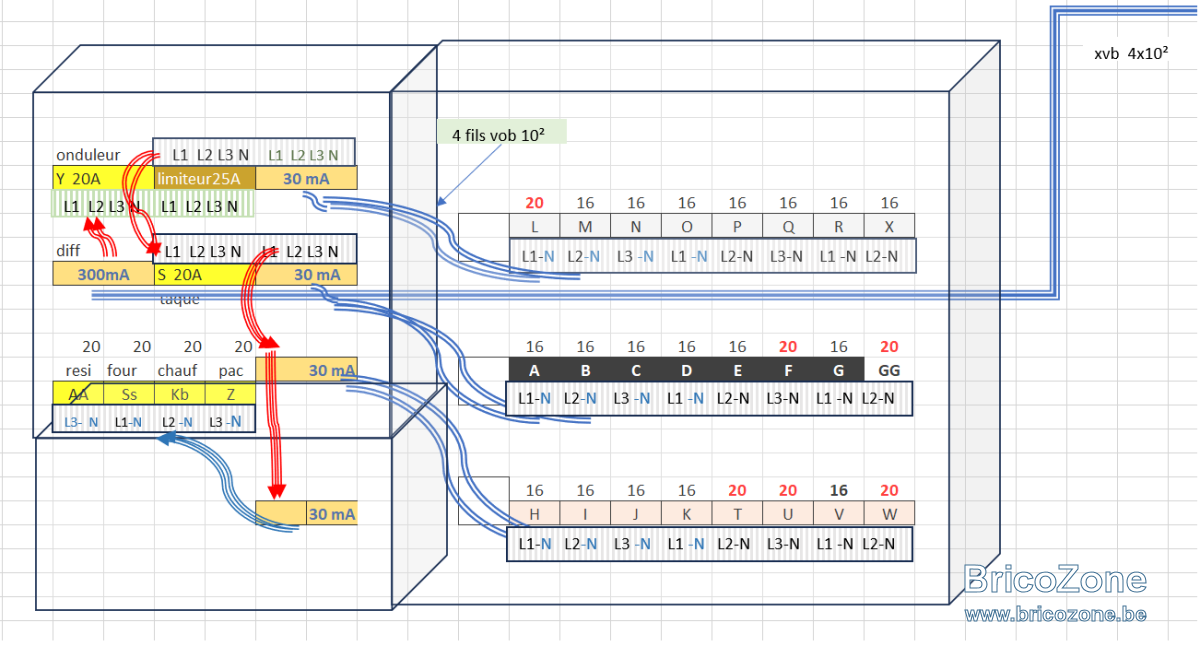

voici le schema de mon tableau dans ce dernier cas

Merci pour vos commentaires



CAPRI

• 25 Août 2023

• #51

Bonjour tous,
je dois câbler mon tableau avant le contrôle.
Pouvez-vous me dire ce qu'il en est par rapport a mon fil # 50 , juste ci-avant

"Dans le RGIE l'on disait que les gros consommateurs ne devaient pas être sur le 30mA , est ce encore le cas depuis le nouveau RGIE? Tout et absolument tout doit il être sous 30mA depuis 1/6/23"

Déjà Merci
capri



BG1000

• 25 Août 2023

• #52

Désolé trop compliqué à décrypter donc pas d'analyse pour ma part.



twautele

• 25 Août 2023

• #53

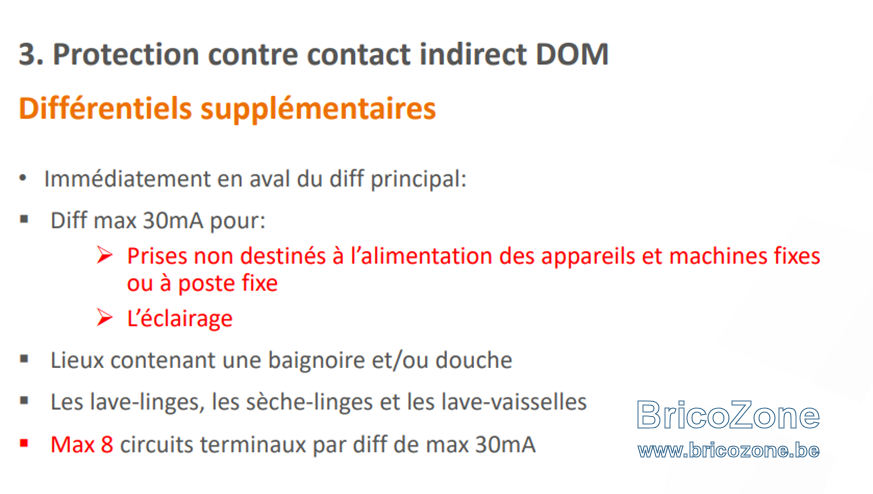

il n’y a jamais eu de notion de gros consommateurs, la salle de bain et les lave-linge, vaisselle devait être sous 30 mA

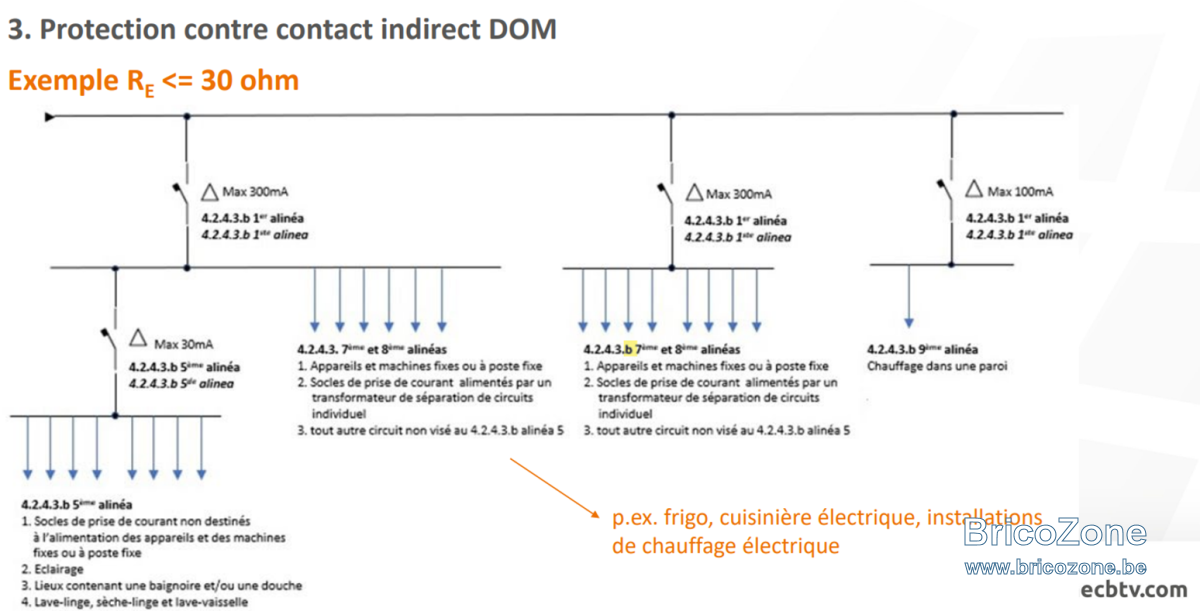

actuellement (page 88)

Les prescriptions du 5ème alinéa ne sont pas d'application aux éventuels dispositifs de protection à courant différentiel-résiduel supplémentaires placés à l’origine de l’installation électrique auxquels peuvent être raccordés par circuit ou par groupe de circuits:
1. les appareils et machines fixes ou à poste fixe tels que les appareils de réfrigération, les cuisinières électriques, les installations de chauffage électrique;
2. des socles de prise de courant alimentés par un transformateur de séparation des circuits individuel;
3. tout autre circuit non visé au 5ème alinéa.



CAPRI

• 25 Août 2023

• #54

Merci BG 1000, twautele,

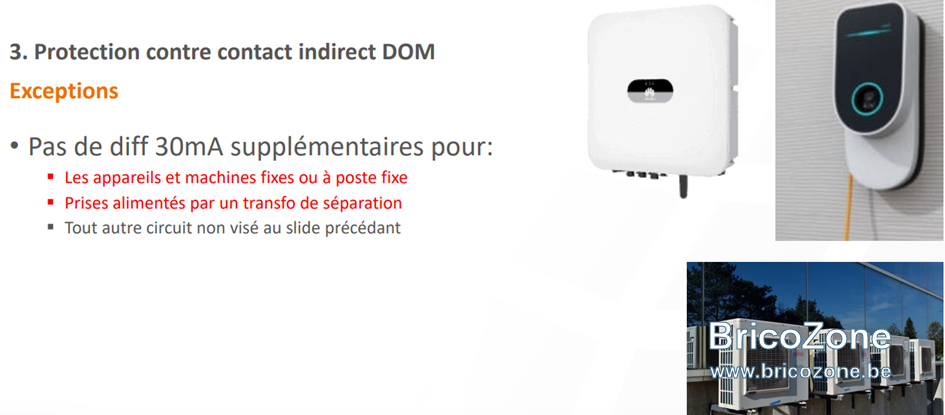

Je venais juste de trouver sur le site de BTV, la réponse que twautele donne.

Conclusion : je n'ai pas besoin d'un 30mA supplémentaire et peut donc laisser les circuits ci dessous sur le 300 mA:
-- resist boiler
-- four
-- chauffage
-- pompe a chaleur
