Dimensionnement bois carport

Bonjour, je souhaite me construire un tout grand abri à bois / carport de 14m x 5m avec une toiture mono-pente pour y placer des panneaux photovoltaïques "plus tard".

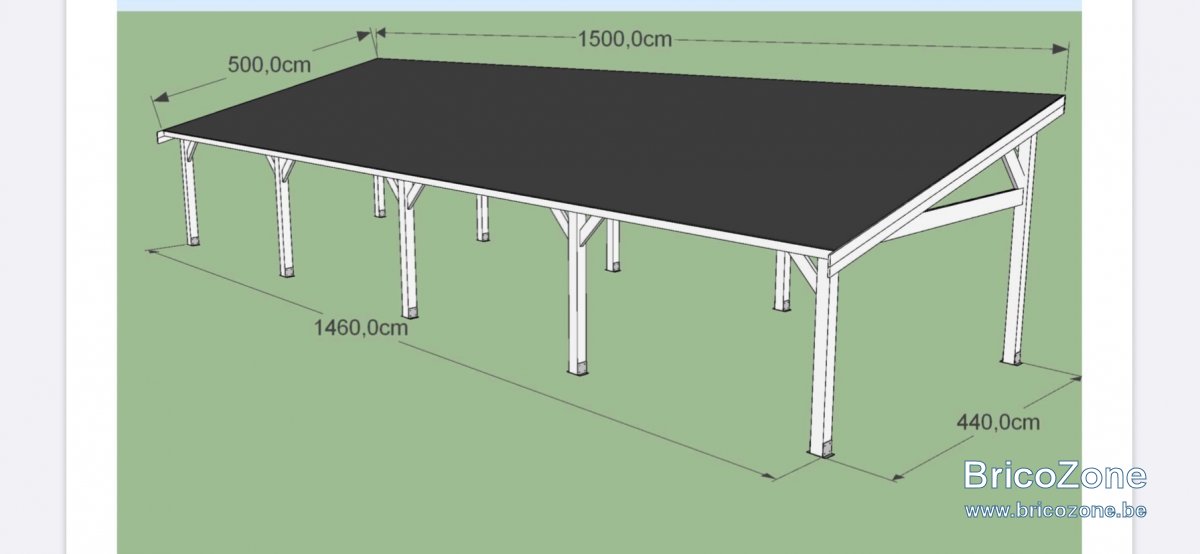

Voici un schéma pour illustrer le sens de la pente

Pour 14m, je pensais placer 8 ou 10 poteaux de 150x150 (ça fait une portée de 350 ou 466), dessus des madriers 8x23 (portée 5m) qui épousent la pente (entre 10 et 15°), et ENTRE les madriers et pas au-dessus (sinon la structure commence à être fort haute) du 7x18 (portée 350 ou 466 du coup entre les poteaux)

Et là dessus des panneaux bardage isolés joriside, c'est léger et facile, et ils ont des fixations PV compatibles.

Est-ce que ça vous paraît raisonnable comme dimensionnement ? Trop léger/ trop lourd ?

Je mettrais bien les poutres en mélèze ça n'a pas l'air beaucoup plus cher que le Douglas.

J'oubliais : Joriside conseille une portée entre 1,5 et 2m seulement, mais vu la pose de panneaux plus tard, je pensais mettre 5 rangées de bastaings 7x18 (portée 125cm), ou bien vaut-il mieux faire 6 ou 7 rangées en 5x13 par exemple ?

Merci pour vos conseils avisés !

quelques précisions après avoir lu d'autres sujets, il va de soi que les poteaux seront ancrés "costaud" et que je prévois du contreventement dans tous les sens.

Par contre comme je ne veux pas placer de chevrons (fixation tôles de bardage directement sur les bastaings), je me demandais s'il vaut mieux placer des tôles isolées, ou bien d'abord mettre un plancher puis des tôles non isolées (plus de travail mais peut être plus stable ?). quid de la condensation entre le plancher et la tôle ?

pourquoi dans votre cas ne pas mettre tout de suite une couverture PV étanche , ca existe

J’ai cherché mais je n’ai pas trouvé, si vous avez une société ou marque je suis preneur !
Enfin mon abri est plus ou moins urgent, et je n’aurai pas les moyens pour l’installation PV maintenant donc ....

eux ils placent et avant viennent voir pour la structure si ok oui ou non
voir en mp

@champollion, bonjour.

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5.

TOIT PLAT POUR GARAGE
SOLIVES
Données :
Pour une classe de service 2.
Une portée de 3.50 m
Une charge non pondérée de 186 kg/m² uniformément répartie comme suit :

Charges permanentes :
Panneaux photovoltaïques (arbitraire) = 50 kg/m²
Bac acier isolé = 8 kg/m²
Poids propre solives de résineux = 8 kg/m²

Charges occasionnelles temporaires :
Neige, vent ou 1 homme + matériel = 120 kg/m²

Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux de classe C 24.
D'une section de 63 x 173 mm
Espacées de 62.5 cm d'axe en axe.

Validation de l’ETAT LIMITE ULTIME (ELU)
Tous les résultats de calculs sont inférieurs aux maximums admis correspondant à :
Flexion : Résistance max. admise de 12.18 MPa
Compression transversale : Résistance max. admise de 1.15 MPa
Longueur d’appuis minimum = 40 mm
Cisaillement : Résistance max. admise de 1.15 MPa

Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 3.500 / 300 = 11.7 mm
Flèche résultant du poids et fluage de la charge permanente = 2.9 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 8.2 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 11.1 mm = OK

Chaînage d’entretoises de même section espacées de +/- 1.80 m

POUTRE SOMMIER sur colonnes 150 x 150 mm

Données :
Pour une classe de service 2.
Une portée de 3.50 m
Une charge non pondérée de 189 kg/m² uniformément répartie comme suit :

Charges permanentes :
Panneaux photovoltaïques (arbitraire) = 50 kg/m²
Bac acier isolé = 8 kg/m²
Poids propre solives de résineux = 8 kg/m²
Poids propre poutre de résineux = 5 kg/m²

Charges occasionnelles temporaires :
Neige, vent ou 1 homme + matériel = 120 kg/m²

Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux de classe C 24.
D'une section de 100 x 250 mm

Validation de l’ETAT LIMITE ULTIME (ELU)
Tous les résultats de calculs sont inférieurs aux maximums admis correspondant à :
Flexion : Résistance max. admise de 12.18 MPa
Compression transversale : Résistance max. admise de 1.15 MPa
Longueur d’appuis minimum = 75 mm
Cisaillement : Résistance max. admise de 1.15 MPa

Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 3.500 / 300 = 11.7 mm
Flèche résultant du poids et fluage de la charge permanente = 3.3 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 6.1 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 9.4 mm = OK

Bonne réflexion.

Merci @fradeco ! Et pour les madriers de 5m de portée, 8x23 c'est bon je suppose ?

Sinon je suis étonné qu'il faut quand même un entraxe de seulement 62, je pensais mettre tous les 1m

Les tôles de bardages isolées 30mm de Joriside sont légères, et les panneaux ça pèse bien moins que 50kg/m2, à mon avis je suis pas trop mauvais.

Merci pour ces références en tous cas !

Les panneaux photovoltaïques, doivent quand même être lestés ! 50 kg/m² c'est pas énorme contre les vents de tempêtes.
Je note votre remarque concernant les poutres (+/- 5.00) de support des solives.
En fait j'ai pris le sommier comme étant // aux solives. Il faudrait préciser comment vous comptez fixer les panneaux photovoltaïques car cela influence les charges. Si ceux-ci sont fixés dans la structure il faut tenir compte de la dépression (arrachement) occasionné par le vent qui aurait tendance a soulever les panneaux. Les calculs de ces poutres sont a revoir.
Les infos de sections de poutres et solives communiquées dans le présent poste résultent de calculs communiqués à titre indicatif. Vous pouvez ou non les suivre. En final c'est toujours votre choix et responsabilité.
Pour info :
L'exemple ci-après correspond à un vent relevé à une hauteur de + 10,00 au dessus d'un sol
normalement rugueux pour un toit plat avec des acrotères basses.
La pression du vent sur une surface plane et perpendiculaire à sa direction = +/- 1.25 x V² (m/s)
1 m/s correspond à une vitesse de 3,6 km/h
Pour un vent de 50 km/h (50 km / 3,6) = 13,89 m/s
P = 1,25 x (13.89)² = 241 Pa * 0,1 kg/m² = +/- 24 kg/m²

Vent Vitesse m/s Nb. Pascal kg/m²
Vitesse km/h 3,6 1,25 0,1
50 13,89 241 24
75 20,83 543 54
100 27,78 965 96
125 34,72 1.507 151

De nos jours il n'est pas rare d'avoir des poussées de vent supérieures à 125 km/h.

Bonne réflexion.

Bonjour,

Je dépoussière ce sujet car j'ai un projet très similaire.

Mon objectif est d'avoir une production de ~10kWh pour couvrir la conso maison et un (futur) véhicule électrique, soit, si je ne me trompe pas, environ 5 à 6m de profondeur x 10 à 12m de largeur.

J'ai trouvé une annonce d'un kit de structure de carport, mais pas moyen d'en trouver d'autres ni ailleurs:
Carport 308x1015x260 adapté pour 18 panneaux solaires
https://www.auctelia.com/fr/materie...ur-18-panneaux-solaires/AucteliaItem000199128

Quelqu'un connait des fournisseurs? Qui est ce Joriside?

Ensuite le site www.wattuneed.com semble pouvoir fournir des kits assez complets avec panneaux+onduleur+batterie+accessoires (et même pose & raccordement). Qui en a déjà essayé?

Merci d'avance,
Gau
