Dimensionnement poutre principale toiture vs panneaux solaires

Jabra

• 5 Juillet 2022

• #1

Bonjour,

Je souhaite placer des panneaux solaires sur le toit de mon garage.
La longueur intérieur de la pièce fait 690cm + 20cm debloc Ytong de chaque côté et la poutre fait donc 730 cm de long.
La largeur de la pièce fait 550 cm et chaque pan de toiture doit faire 450 cm (toiture 45°).
Il n'y a aucune poutre intermédiaire au niveau des pans (Juste la poutre principale faitière).

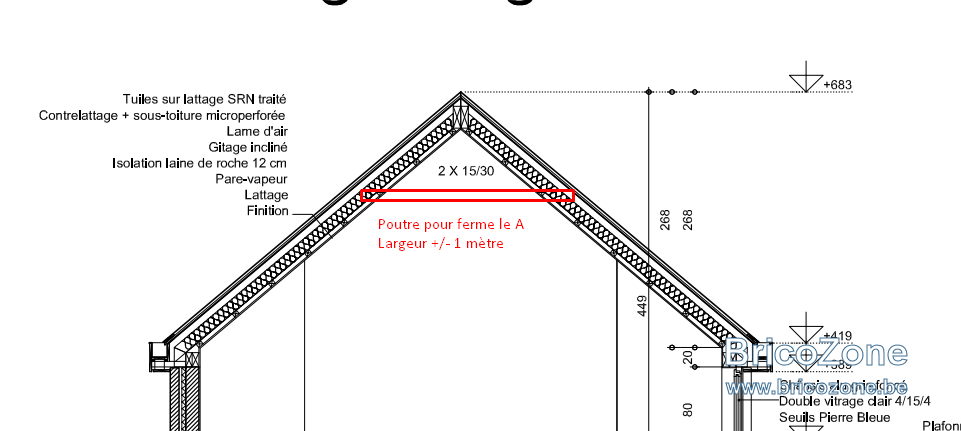

L'architecte demandait deux poutres 15/30 côté à côte.
Je savais que le toiturier avait fait autrement mais je n'y connaissait rien à l'époque.
10 ans plus tard, je lui demande et il me dit avoir mis une 8/23 ou une seule 10/30. Gloups ! Au lieu des deux 10/30 côte à côte.

et il précise que comme il a fermé le "A" (boulonné), cela est amplement suffisant.
Les barres du A doivent faire un mètre de large.

Si vous pouvez me confirmer ou pas que le fait de fermer le A change tout ? Car cela me stresse un peu.
Merci d'avance.



fradeco

• 5 Juillet 2022

• #2

Oui cela soulage les efforts sur la poutre mais la section des arbalétriers est aussi importante.



Jabra

• 6 Juillet 2022

• #3

Bonjour Fradeco,

Je vous remercie pour votre réponse. Je pense que c'était des 225/38.
Pensez-vous que je peux demander au "toiturier" qui pose les panneaux de vérifier le dimensionnement de la poutre faitière ? Et que c'est possible de le faire par l'extérieur (le toit) au lieu de devoir casser le plafond de la pièce en dessous.

Un toiturier est t'il responsable de vérifier que la toiture est capable de supporter les panneaux avant de les poser ? Je suppose qu'il travaille en sous-traitance pour l'électricien à qui je commande l'installation complète.

Merci.



fradeco

• 6 Juillet 2022

• #4

Mon opinion est que VOUS devez faire contrôler par votre Architecte ou son Ingénieur si votre charpente est en mesure de supporter une charge supplémentaire.



ender

• 6 Juillet 2022

• #5

Je ne me prononce pas pour les sections en charpente si ce n'est pas moi qui doit charger la toiture...
Mais je lis : une seule 8/23 sur plus de 4 m (une seule 10/30 ce serait au mieux 5m), même chevrons moisés, j'éviterai de charger encore sans calcul spécifique.
Pourquoi ne pas avoir préféré une IPN de section adaptée ou poutrelle LC ?



Jabra

• 7 Juillet 2022

• #6

Bonjour,
Merci, je vais essayer de trouver un ingénieur pour vérifier la poutre.
Je suppose qu'il n'est pas possible de le faire par l'extérieur et qu'il faudra casser le plafonnage/gyplat du plafond de la pièce en dessous ?



fradeco

• 7 Juillet 2022

• #7

Si on considère que la poutre faitière porte les chevrons même deux 10/30 sur 7,00 m ne conviennent pas.
Le fait d'avoir un faux entrait qui forme un triangle avec les arbalétriers, (le triangle est une forme indéformable) on peut dire que les arbalétriers supportent la poutre faitière.
En ce qui concerne les arbalétriers en 38 x 223 mm d'une portée de 4.50 m supposés être espacés de 50 cm d'axe en axe, ceux-ci sont OK pour supporter la charge actuelle.

Cela n'empêche, pour toutes certitudes, qu'il est préférable d'avoir un avis ne laissant aucun doute sur la bonne tenue finale de la structure.



Jabra

• 7 Juillet 2022

• #8

Merci @fradeco, je vais essayer de trouver quelqu'un pour vérifier mais c'est cela la difficulté. Trouver quelqu'un qui accepte ce genre de petit travail. Et je n'ai pas les moyens de payer 1000 ou 2000 euros pour cette vérification. Mais bon, je n'ai apparemment pas le choix et je pourrais sans doute inclure ce coût dans le prêt pour les panneaux solaire.

Pour les deux 10/30, c'est l'ingénieur qui l'avait du le calculer lors de la construction de la maison il y a 10 ans.

Bonne journée.

edit: si quelqu'un peut me renseigner un ingénieur en stabilité ? Merci.



Dernière édition: 7 Juillet 2022

fradeco

• 7 Juillet 2022

• #9

@Jabra,

Oui pour deux 10/30 c'est OK avec une flèche maximum admise de 7.000/300 = 23.3 mm
C'est même bon avec 30 kg/m² en plus pour les panneaux PhV.
Mais cela aurait été changé à la mise en oeuvre



Jabra

• 7 Juillet 2022

• #10

c'est parce que vous disiez dans votre message précédent que deux 10/30 ne convenait pas...
"Si on considère que la poutre faitière porte les chevrons même deux 10/30 sur 7,00 m ne conviennent pas."

Vous ne connaissez pas une société/indépendant à qui je peux faire appel pour vérifier cela ?



fradeco

• 7 Juillet 2022

• #11

Jabra a dit:

c'est parce que vous disiez dans votre message précédent que deux 10/30 ne convenait pas...
"Si on considère que la poutre faitière porte les chevrons même deux 10/30 sur 7,00 m ne conviennent pas."

Vous ne connaissez pas une société/indépendant à qui je peux faire appel pour vérifier cela ?

Cliquez pour agrandir...

C'est exacte mais j'avais mis le curseur flèche admise trop haut. En fait pour les planchers on prend +/- Long/ 350 ou 400. Pour les pannes de toiture on peut aller à +/- Long/ 300 ou 250
Au plus haut est le diviseur au plus l'exigence sur la poutre sera grande.
Comme je fais plus souvent des calculs de plancher sur mon ordinateur j'ai omis de modifier ce paramètre.
Mes excuses désolé.



Jabra

• 7 Juillet 2022

• #12

Fradeco, Je vous remercie pour ces précisions et pour votre calcul.
Bonne journée.
