Equivalence HEB en poutre béton coulée sur place...

Infinity175

• 26 Décembre 2017

• #1

Bonjour,

Notre annexe en autoconstruction avance peu à peu... En partie grâce à l'entraide de BZ !

Voici un nouveau 'problème' !

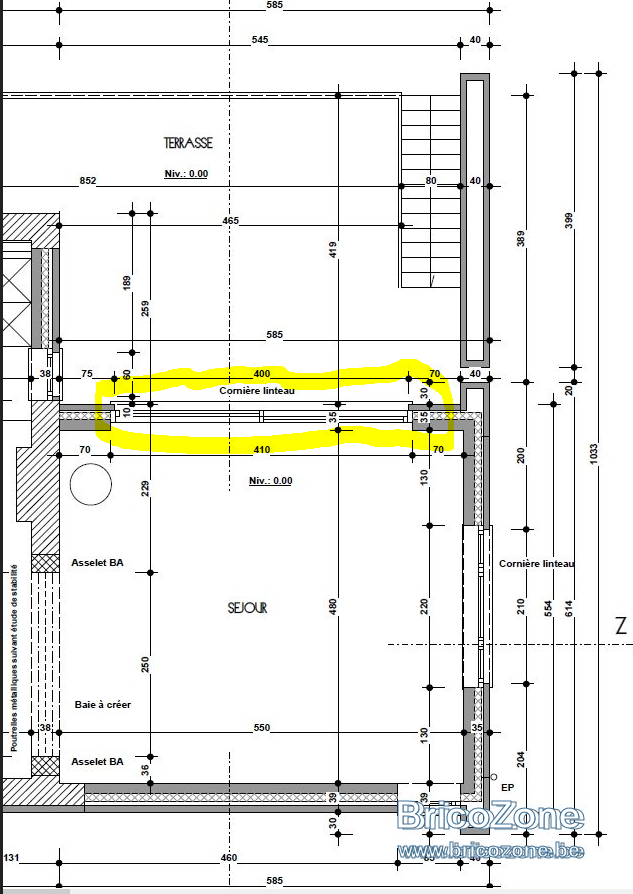

Je souhaiterais par facilité de placement, d'évacuation de matériel excédentaire et de liaison des matériaux remplacer une poutrelle HEB 160 par un linteau coulé sur place...

Ce linteau reprendra au-dessus de lui: 2 tas d'argex 14, 2 tas d'acrotère en Ytong et surtout, les 6/4-23 de la toiture plate seront posés dessus...

J'avais prévu des appuis de 30 cm...

Une poutre béton de 14cm (l) x 30 cm (h) composée de 4 barres de 14mm renforcée par des étriers de 8mm tous les 20cm pourrait-elle remplacer la HEB 160 ou HEA 180 prévue au départ ??? Le béton serait du équivalent à 250 kg/m3

Merci à vous.



F

fafalili

• 26 Décembre 2017

• #2

Un beau travail pour notre @fradeco



Infinity175

• 26 Décembre 2017

• #3

fafalili a dit:

Un beau travail pour notre @fradeco

Cliquez pour agrandir...

Un petit calcul de poutre pour l'appâter !



fradeco

• 27 Décembre 2017

• #4

Je vais ia calculer, mais au départ si on suit la règle que la hauteur de la poutre est 1/10 de la portée il faut oublier la hauteur de 14 cm.



fradeco

• 27 Décembre 2017

• #5

Si on part sur une charge uniformément répartie de 7.300 kg que peut reprendre une HEB 160 sur 4.00 m, l'équivalant en béton armé est une section de 20 x 39 cm avec 5.49 cm² de section d'armatures inférieures et des étriers diam. 8 mm tous les 12 cm.



F

fafalili

• 27 Décembre 2017

• #6

fradeco a dit:

Si on part sur une charge uniformément répartie de 7.300 kg que peut reprendre une HEB 160 sur 4.00 m, l'équivalant en béton armé est une section de 20 x 39 cm avec 5.49 cm² de section d'armatures inférieures et des étriers diam. 8 mm tous les 12 cm.

Cliquez pour agrandir...

Beau bébé franchement j'oublie cette mise en oeuvre



Infinity175

• 28 Décembre 2017

• #7

fradeco a dit:

Je vais ia calculer, mais au départ si on suit la règle que la hauteur de la poutre est 1/10 de la portée il faut oublier la hauteur de 14 cm.

Cliquez pour agrandir...

C'est 14 cm de large et 30 cm de haut... Et aussi 4,05 de long + 2x30 cm d'appui...



Infinity175

• 28 Décembre 2017

• #8

fradeco a dit:

Si on part sur une charge uniformément répartie de 7.300 kg que peut reprendre une HEB 160 sur 4.00 m, l'équivalant en béton armé est une section de 20 x 39 cm avec 5.49 cm² de section d'armatures inférieures et des étriers diam. 8 mm tous les 12 cm.

Cliquez pour agrandir...

Ah oui en effet, j'aurai essayé... Merci pour le calcul alors...

Une longueur pareille ne permet que très peu d'erreur !


Merci une nouvelle fois pour vos éclaircissements Fradeco !



Infinity175

• 28 Décembre 2017

• #9

Au risque de vous ennuyer mais je vous promets que sera la dernière fois................................... pour cette année !

L'estimation des charges reprises par cette HEB ne permettrait pas de descendre vers une HEB140 qui serait plus logique par rapport à la largeur du mur... Voire une HEM de 120...

Les 7 T de charges estimées ne sont-elles par exagérées par rapport au peu de matériaux reposant dessus ???



Dernière édition: 28 Décembre 2017

fradeco

• 29 Décembre 2017

• #10

Je ne sais qui a déterminé le choix d'une HEB 160. Pour déterminer la section de l'équivalence en poutre de béton, je me suis basé sur la charge total uniformément répartie que peu reprendre l'HEB 160.
Pour faire un calcul exacte, il faut connaître toute les données exactes.



Infinity175

• 29 Décembre 2017

• #11

Les Données sont assez simples:
Une toiture plate donc +/- 200kg/m².
La poutre reprend 4m* la moitié du toit (2,5m)= 10 m²
soit 2 T
A cela on ajoute les 4 tas de maçonnerie posé dessus... Argex 14 de 8kg le bloc... +/-150 kg/m2
4m * 0.8m * 150 = +/- 500 kg

Soit 2t500 en calcul (très) rapide...

Une poutre de 140 supporterait le double si je vois bien ?

Est-ce correct ?



fradeco

• 29 Décembre 2017

• #12

Si je compte bien, il y aurait +/- 2.850 kg uniformément répartis.
Dans cette hypothèse même une HEB 120 suffirait. Cette poutrelle pèse 27.3 kg/ml
Une HEA 140 peut également reprendre cette charge, et elle fait 25,2 kg/ml



Infinity175

• 29 Décembre 2017

• #13

Ben oui...

Je me suis basé sur divers de vos posts pour le calcul... Maçonnerie et poids toiture EPDM plate...
200 kg/m² pour une toiture plate...

Oublions cette question...
Merci.

Bonne soirée.



Dernière édition: 29 Décembre 2017

fradeco

• 29 Décembre 2017

• #14

En béton, il faut une poutre de 14 x 30 cm avec 3.02 cm² d'armatures inférieures et des étriers diam. 8 mm tous les 20 cm.



Infinity175

• 29 Décembre 2017

• #15

fradeco a dit:

En béton, il faut une poutre de 14 x 30 cm avec 3.02 cm² d'armatures inférieures et des étriers diam. 8 mm tous les 20 cm.

Cliquez pour agrandir...

OK merci...
Cette poutre pourrait reprendre jusqu'à combien de charge ? Pour évaluer la sécurité !



fradeco

• 29 Décembre 2017

• #16

Calcul fait sur 750 kg/ml * 4.00 = 3.000 kg.



Infinity175

• 29 Décembre 2017

• #17

fradeco a dit:

Calcul fait sur 750 kg/ml * 4.00 = 3.000 kg.

Cliquez pour agrandir...

OK... Mon estimation du début tenait la route...

Je sais faire le calcul mais le problème étant de savoir si en bâtiment on accepte une sécurité de 3% à peine...

Quid en cas de neige ???

Merci à vous une fois de plus, j'avais dit ne plus vous ennuyer avant 2018 et j'ai manqué à ma parole... Je vous fiche la paix jusque avril 2018 !



fradeco

• 29 Décembre 2017

• #18

Encore juste une précision, dans les 200 kg/m² de toit plat de structure en bois, il y a au moins 130 kg/m² de charges temporaires occasionnelles comme neige, ou vent ou 1 homme + matériel.

Bonne fêtes de fin d'année et heureuse année 2018.



Infinity175

• 29 Décembre 2017

• #19

fradeco a dit:

Encore juste une précision, dans les 200 kg/m² de toit plat de structure en bois, il y a au moins 130 kg/m² de charges temporaires occasionnelles comme neige, ou vent ou 1 homme + matériel.

Bonne fêtes de fin d'année et heureuse année 2018.

Cliquez pour agrandir...

Rhhhhaaaaaaaaaa !

Vous me tourmentez...

Donc juste au niveau structurel, ma poutre reprendrait +/- 1500 kg + son propre poids...

Sous toute réserve bien sûr, cette poutre de 14x30cm vous paraît-elle convenable ou vaut-il mieux passer à une HEB ???



F

fafalili

• 29 Décembre 2017

• #20

Franchement au vu du travail a réaliser pour la réalisation de cette poutre en béton le ferraillage le coffrage et tous le reste ne crois tu pas que tu gagneras du temps et de l'argent avec une HEB ???
