Fixation auvent sur nouvelle construction

A

Aliaume

• 1 Mars 2023

• #1

Bonjour,

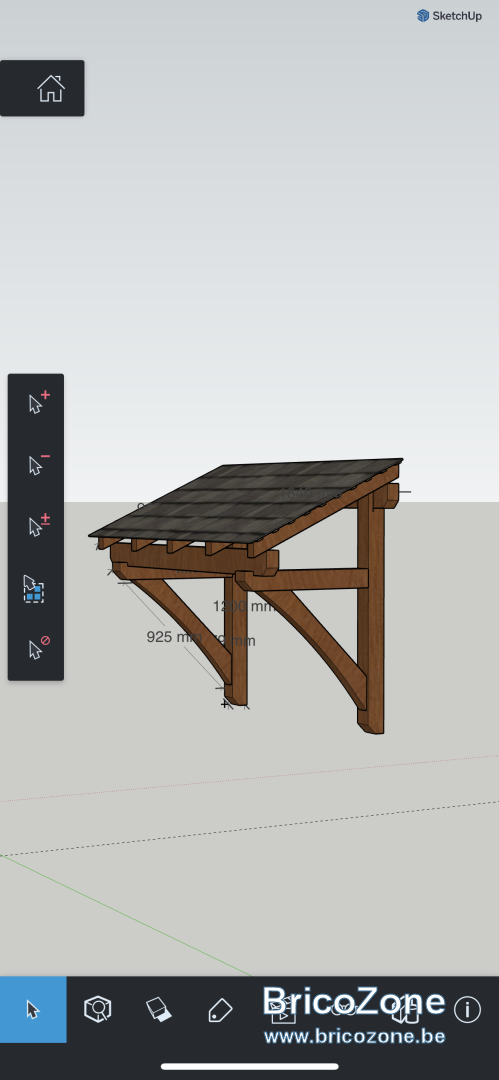

Je suis en train de fabriquer un auvent pour ma porte d'entrée. La charpente est en chêne et la couverture en ardoise naturelle. La muraliere est en 13x7cm et les jambes de force en 10x10cm. Les chevrons en 6x7cm.

Niveau dimension, il fait 185cm de longueur et 85cm de profondeur.

Mon problème est de savoir comment le fixer au mur sachant qu'il s'agit d'une nouvelle construction de 2020 (parement en brique, petit vide, isolation puis parpaings)

Est-ce réaliste de se contenter de fixer avec des tiges filetées de 12 et du scellement chimique dans la brique de parement ? Faut-il envisager une autre solution ?

Merci d'avance,
Aliaume



A

A.L.

• 1 Mars 2023

• #2

Ca doit peser son poids.
Tu ne pourrais pas faire descendre les montants verticaux jusqu'au sol ?
Sinon, je pense qu'il serait plus prudent de fixer dans les parpaings avec des fixations ad hoc style Thermax.



A

Aliaume

• 1 Mars 2023

• #3

A.L. a dit:

Ca doit peser son poids.
Tu ne pourrais pas faire descendre les montants verticaux jusqu'au sol ?
Sinon, je pense qu'il serait plus prudent de fixer dans les parpaings avec des fixations ad hoc style Thermax.

Cliquez pour agrandir...

Ca devrait peser dans les 150kg je suppose.

J'ai déjà fait les jambes de force donc pas possible de les faire descendre jusqu'en bas :/

J'ai regardé les Thermax mais si je ne me trompe pas, c'est pour des maisons avec l'isolation par l'extérieur. Ca n'a pas l'air de fonctionner pour un mur en brique de parement.



A

A.L.

• 1 Mars 2023

• #4

Si tu perces la brique de façade puis l'isolant puis le bloc, pas moyen avec une Thermax?
J'avoue que je n'ai pas vraiment approfondi le sujet.
Mais 150 kg me semblent trop lourd pour de la brique de façade.
Peut-être des tiges filetées et chevilles chimiques.
Attendre les autres avis



A

Aliaume

• 2 Mars 2023

• #5

A.L. a dit:

Si tu perces la brique de façade puis l'isolant puis le bloc, pas moyen avec une Thermax?
J'avoue que je n'ai pas vraiment approfondi le sujet.
Mais 150 kg me semblent trop lourd pour de la brique de façade.
Peut-être des tiges filetées et chevilles chimiques.
Attendre les autres avis

Cliquez pour agrandir...

il faudrait faire un truc gros trou dans la brique de façade pour faire passer la partie plastique de la thermax qui sert à éviter le pont thermique. Ca risque de créer un porte à faux (la brique de parement ne soutiendrait plus la tige filetée) ?

J'ai peur que ce soit le même problème avec une tige filetée directement dans le parpaing vu qu'il faut utiliser un cheville beaucoup plus grosse pour la fixation dans un parpaing. Sans parler du pont thermique ?

C'est pour toutes ces raisons que je me demande si ce n'est pas plus simple de fixer uniquement dans la brique de parement mais j'ai un doute sur la solidité (j'ai peur que le poids du auvent tire le mur en brique vers l'avant) D'après le cahier des charges, il est fixé au mur en parpaing par des crochets mais je n'ai aucune idée de la résistance de l'ensemble.



A

A.L.

• 2 Mars 2023

• #6

Aliaume a dit:

[...]

C'est pour toutes ces raisons que je me demande si ce n'est pas plus simple de fixer uniquement dans la brique de parement mais j'ai un doute sur la solidité (j'ai peur que le poids du auvent tire le mur en brique vers l'avant) D'après le cahier des charges, il est fixé au mur en parpaing par des crochets mais je n'ai aucune idée de la résistance de l'ensemble.

Cliquez pour agrandir...

C'est justement là qu'est aussi mon inquiétude : la brique de façade est-elle assez solide, assez bien fixée au mur porteur. ?
Surtout qu'il n'y a pas que le poids de l'auvent, il y a aussi l'action du vent, le poids de la neige (mais moins probable )
Demander son avis à l'architecte ou au constructeur.
Je ne connais pas l'épaisseur de la brique + isolation.
Voir s'il existe des tamis assez longs pour traverser brique + isolant + parpaing (https://www.fischer.fr/fr-fr/produits/fixations-lourdes-chimie)



A

Aliaume

• 2 Mars 2023

• #7

D'après le cahier des charges, il y a 5 crochets au m3 entre le mur de parement et le mur porteur.

Les briques font 9cm d'épaisseur, 1 ou 2cm de vide puis 14cm d'isolant et enfin un parpaing de 14cm.



A

Aliaume

• 7 Mars 2023

• #8

Personne d'autre n'a un avis sur la question ?

Je ne dois quand même pas être le premier à avoir ce problème non ?



armagnac

• 7 Mars 2023

• #9

Un conseil ; ne surtout pas sous-estimer les forces développées par le vent et à mon humble avis je ne fixerai jamais un auvent uniquement dans un mur de brique. Je n'ose imaginer les dégâts lors dune tempête. Je préfèrerais plutôt devoir me farcir des ponts thermiques



intègre

• 7 Mars 2023

• #10

Je ne dois quand même pas être le premier à avoir ce problème non ?

Peut être le premier à ne pas poser la question avant de commencer à fabriquer ??
