Fonctionnement étrange vidéophone

Hello,

L'année passée, après avoir hésité pendant plusieurs mois en vue de l'achat d'un videophone Avidsen, j'ai finalement opté pour un Chacon (qui venait de rentrer en rayon) €moins cher que l'avidsen. En plus de la fonction interphone vidéo, je voulais avoir la possibilité d'une ouverture portail et une ouverture portillon.

Avant de passer le fil sous gaine, j'avais fait un test de longueur et de section de câble et tout se passait bien. Ou du moins, n'ayant pas encore de portail/portillon à ce moment-là j'avais du son et de la vidéo. Sauf qu'une fois le cable passé sous gaine, le signal s'est détérioré. N'étant pas plus sûr que ça que le problème pouvait venir d'une perturbation électro-magnétique, j'ai quand même tenté le coup d'aller l'échanger. Une fois le nouveau installé, ça fonctionnait à merveille. N'en ayant pas l'utilité dans l'immédiat, je l'ai rangé dans sa boite et je l'ai ressorti quelques mois plus tard au moment de l'installation de mon portail. Au moment de la réinstallation, avant même que le portail ne soit installé j'avais des grésillements sur l'image est le son était clairement pourri (alors que parfaitement nickel quelques mois auparavant). Le portail installé, les fonctions liées au contact sec et au contact prolongé fonctionnent à merveille mais l'image fait des siennes. Bizarrement, quand une voiture passe sur la route l'image est parfaite mais sinon elle reste brouillée. J'ai testé et retesté, vérifié les connexions rien n'y a fait...J'ai également testé la continuité (on ne sais jamais) des mes fils et rien à signaler de ce coté-là.

Le portail étant maintenant installé depuis 4 mois, j'ai décidé de profiter d'une promo et d'acquérir un avidsen. Je me suis dis que si le nouveau vidéophone fonctionnait je ramènerais et me ferais rembourser le premier, si ce n'était pas le cas, je garderais l'ancien (bien que finalement je me suis rendu compte que le Chacon coutait plus cher que je ne pensais -> 25€ de plus que le avidsen que je viens d'acheter).

Bref, j'en viens aux faits...Nouveau vidéophone acheté, je désinstalle l'ancien, j'installe le nouveau : Hourra un son et une image parfaite par contre impossible d'utiliser les fonctions portail et portillon. En prêtant attention, je remarque qu'il manque la vis de la platine de rue (je n'ai pas le souvenir d'avoir du en démonter une) ainsi que le caoutchouc d'étanchéité. Ca me pousse forcément à penser que j'ai pris une boite qui avait été ramenée (la preuve étant qu'il manque des éléments dans la boite) peut-être déjà dû à ce soucis de fonction.

Ce soir, je vais passer là où je l'ai acheté et vérifier dans une autre boite pour voir si la vis en question et le caoutchouc sont présents ou non (ça pourrait confirmer ma théorie).

En attendant, est-ce que quelqu'un aurait une idée d'où pourrait provenir le soucis ?

Petite précision : Ce vidéophone-ci est doté d'un système RFID. Ce qui m'a permis, à l'aide d'un badge fourni, de tester le câblage entre ma platine de rue et le moteur de mon portail. Il se fait qu'au passage du badge, les fonctions portail et portillons fonctionnent. Pas de soucis donc entre la platine et le moteur. Ce serait plus un soucis entre le moniteur intérieur et la platine. A savoir qu'ils conseillent de mettre du 0.75mm² et que j'ai mis du 0.8mm². Donc en théorie pas un soucis de section...

Merci d'avance.

Vous avez bien mis sur le contact libre de potentiel ?

Sw1 sw2


Il ne faut surtout pas utiliser celui de la gâche...



Il ne faut pas actionner l'option bouton-poussoir dans le menu du boitier de commande du portail ? Il y en avait déjà un?
Si il n'y en avait pas, il faut très certainement le faire...

ben, c'est probablement la qu'est l'os, du 0,75², c'est la section de cuivre
du 0,8 , c'est le diamètre du conducteur, donc une section moindre que 0,75² (±0,5²)

Quand on dit du 8x0,8 , ça veut dire 8x0,8 carré, il ne vont pas mettre moins, faut pas rigoler...

Ce n'est clairement pas ça si il a respecté les longueurs, d'autant que ça fonctionne très certainement avec un contact sec.
Maintenant, rien n'interdit de doubler les fils à ce niveau mais je n'y crois pas du tout (le câble qui va du vidéophone au boitier de commande du moteur, surtout pas le bus 2 fils)... D'autant que ça part du poste extérieur si je ne me trompe pas... Et donc, qu'il n'y a certainement pas bcp de longueur, le bus ne comptant pas...

le câble téléphonique VVT étant du 0,6mm (diamètre et pas section en mm²)
le câble de signalisation SVT étant du 0,8 mm (diamètre et pas section en mm²)
je pense que notre ami a installé du du SVT
mais je puis bien sur me tromper, ça s'rait pas la première fois

Bonjour Plumy,
Je suppose vu la description qu'une grande partie du câble se trouve sous terre ?
Quel fil avez-vous utilisé, VVT, SVV, .... ?

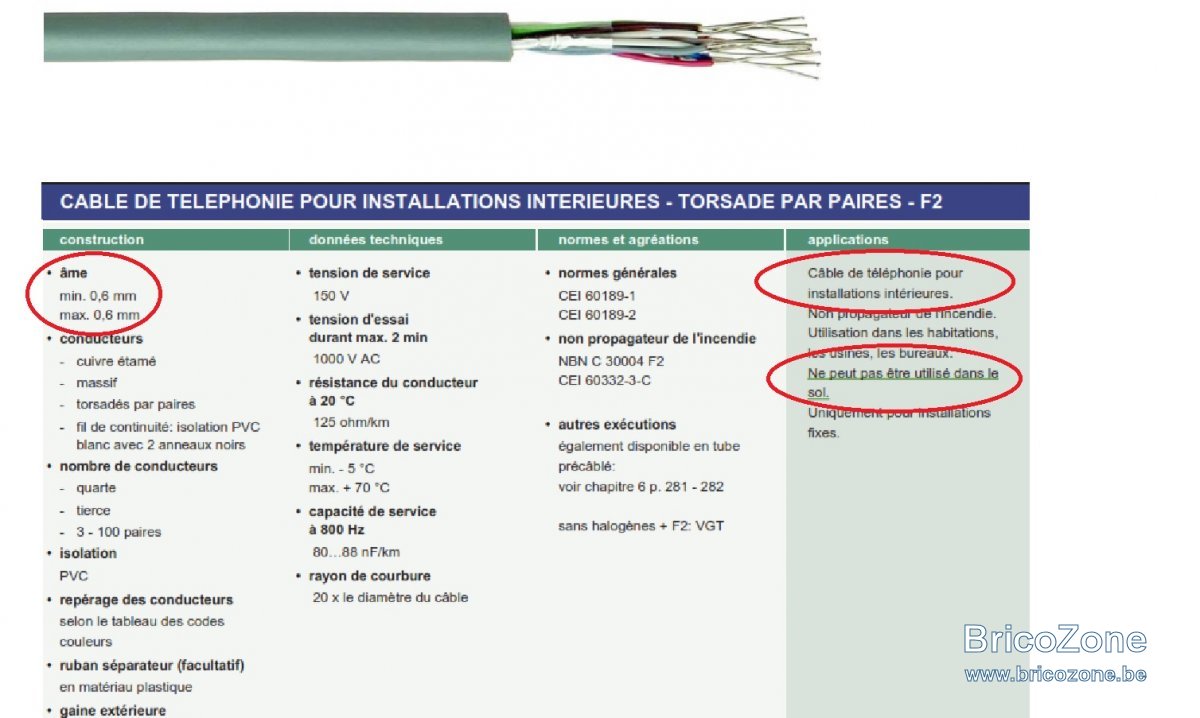

A titre d'information le VVT est bien en mm et pas en mm² et ne doit pas être utilisé sous terre, ceci d'après les caractéristiques du fabricant.
Cory

Ah ben là, c'est moi qui ai appris quelque chose...
Mais je suppose qu'il a mis du svv...

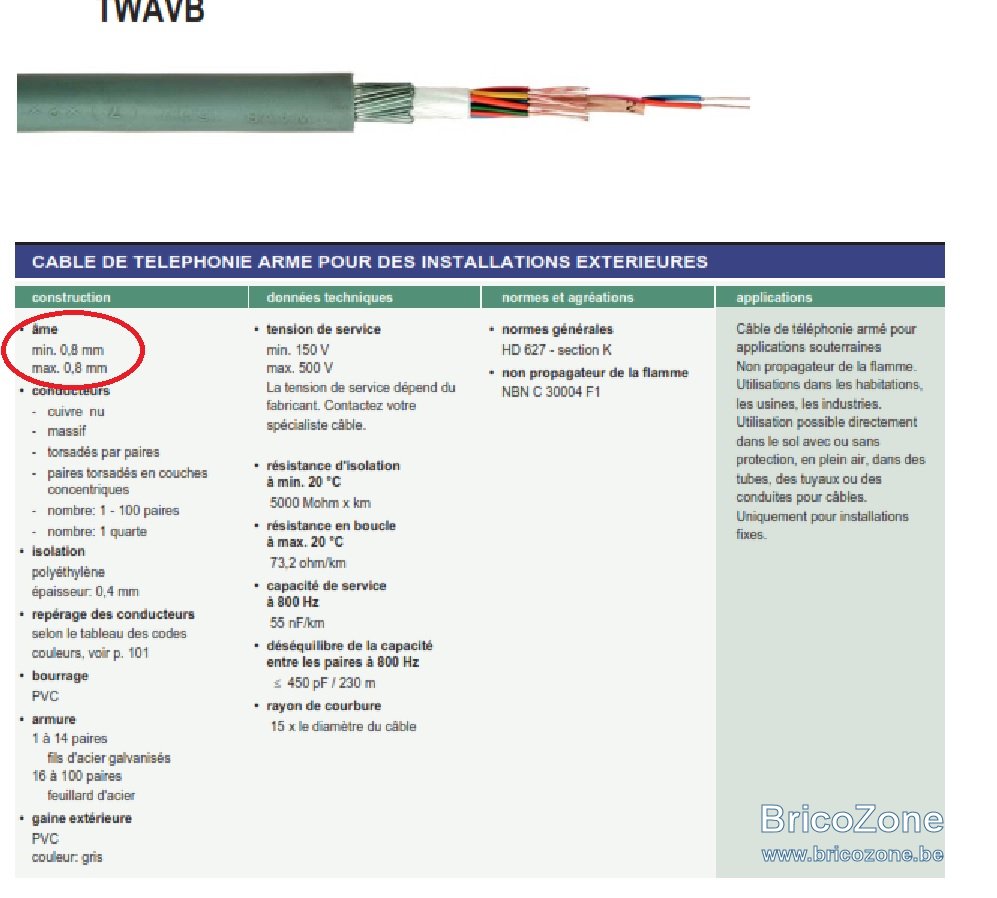

Le câble téléphonique idéal serait le TWAVB, qui lui à bien 8mm de diamètre et peut être placé sous terre.
Vu son blindage il ne risque pas d'interférence comme je crois qu'il s’agit du problème de mal fonction de l'installation de notre ami.

On trouve quand même bien d'autres documents qui parlent de 0,6 carré et de 0,5 d'épaisseur...

Bizarre...

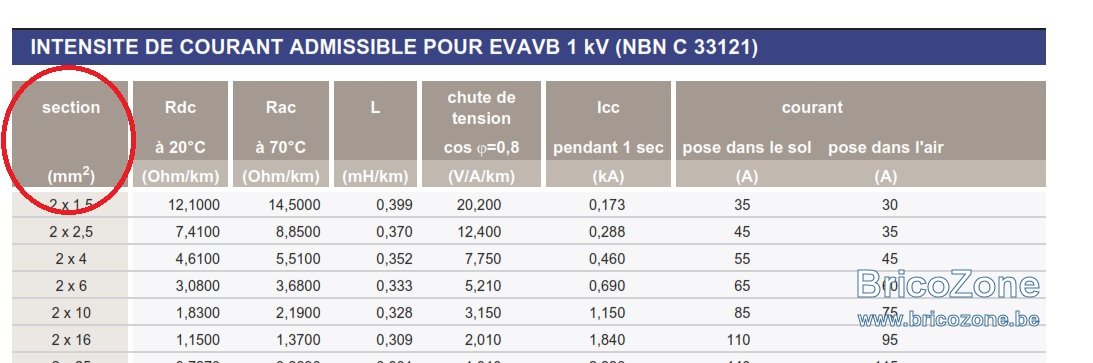

Pour moi, c'est toujours la section que l'on donne...

Je ferai le test ce soir...


C'est peut être du au fait que c'est pour la téléphonie...? Le diamètre a un intérêt pour les calculs?

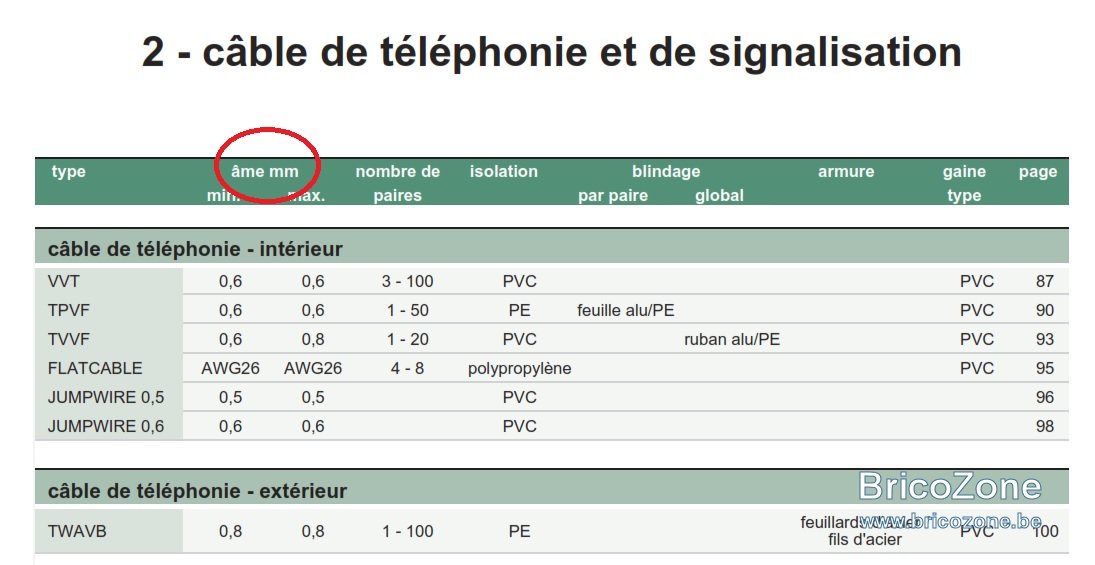

Comme dit Omega, les câbles téléphoniques sont souvent indiqué en mm et les autres câbles d'installations en mm².

On trouve quand même bien d'autres documents qui parlent de 0,6 carré et de 0,5 d'épaisseur...
il y a tellement de "vendeurs" qui ne savent pas réellement ce qu'ils vendent
j'ai "visionné" une dizaine de "sites" et 8 sur 10, font l'erreur

Et, il est d'habitude de demander du (exemple) VVT0,8 ou XVB3g2,5 sans préciser "²" ou non.
De là certainement l'erreur.

Hello guys,

Sorry j'ai été un peu absent depuis.

J'ai ramené le premier et la femme à la caisse ma dit : "Vous en reprenez un ? Parce qu'on nous en a ramené beaucoup la semaine passée..."

Sur ça, ça pue déjà...Je ne pourrai pas retester ça avant ce week-end. Niveau questions :

- "Vous avez bien mis sur le contact libre de potentiel ? Sw1 sw2 Il ne faut surtout pas utiliser celui de la gâche...". J'utilise les deux. le libre de potentiel pour le portail et le 12v continu pour la fonction portillon (avec un relai derrière -> connecté orretcement). Ca fonctionnait avec le vidéophone chacon, donc le branchement est correcte. Sans compter qu'on badgeant la platine de rue les fonctions vont à merveille
- "Je suppose vu la description qu'une grande partie du câble se trouve sous terre ?" Sous terre dans une gaine.

Je pense que c'est du SVV et effectivement c'est du 0,8mm. Je n'ai jamais prêté attention que ce n'était pas du 0,8mm²...Je testerai toujours pour voir si le soucis ne vient pas du vidéophone en lui même sinon je testerai avec du 1,5mm². Du coup, le premier installé fonctionne peut-être aussi (bien que dans ce cas-là ce qui est étrange c'est que ca fonctionnait au début...). En gros, sur le chacon les commandes auraient la priorité sur l'image et el son et sur l'avidsen çà serait l'inverse ?

Le plus ennuyant dans l'histoire c'est que tout a été rebouché depuis...Dans la gaine extérieur je peux retirer sans soucis j'ai gardé une corde dedans, mais dans la maison je suis non seulement passé dans le faux-plafond du wc sous l'escalier te j'ai rebouché, mais je suis aussi passé dans le mur en plâtre, rainures que j'ai aussi rebouchées......

Je me pose quand même une question...Si l’âme de mon cable fait 0,8mm de diamètre en faisant Pi*r², j'arrive quand même à 0,16mm*3,14 = 0,5mm².

Pour mon premier vidéophone il me fallait du 0,5mm² jusqu'à 50m. Donc là, j'avais la bonne section. Du coup si ça foirait c'est que c'était un soucis du vidéophone en lui-même (pas de problème de perturbation d'autre chose parce que sur celui-ci l'image et le son sont parfait).

Par contre, j'ai éventuellement la possibilité de doubler mon cable (même si ça m'obligera à faire un raccord -> pas génial génial) parce que j'ai un deuxième 2x0,8mm dont je me servais pour l'alimentation électrique depuis le transfo qui était dans le garage.

Si ça ne fonctionne pas, je ferai le test en doublant avec un raccord entre le 0,5 et du 1,5. Si ça fonctionne à ce moment là j'essayerai de trouver une solution.

ben éventuellement, fait un test avec un câble "volant" d'au moins la même longueur que le câble utilisé actuellement, un peu comme "la preuve par l'absurde" en math

Attention, il n'y a pas que la section qui compte il y a aussi la qualité du câble.
Voir ce qui est dit plus haut sur la qualité des câbles.
Cory

omega.067 a dit:

ben éventuellement, fait un test avec un câble "volant" d'au moins la même longueur que le câble utilisé actuellement, un peu comme "la preuve par l'absurde" en math

Cliquez pour agrandir...

Oui dans tous les cas, je peux faire ça aussi...Faut juste que je retrouve une bobine de 40m et c'est pas gagné J'ai bien entamé celles que j'ai, mais je pourrais en avoir à prêter en multibrins.

oh, ben du vtlmb (côte-à-côte) 2x0,75² ça vaut dans les 25/30€ la bobine de 100m, et ça sert toujours

J'avoue que du multi en plus m'arrangerait parce que là, celui que j'ai, casse tout le temps. Même si en théorie une fois que ce sera en place ça ne bougera plus donc ça ne cassera plus mais bon ...D'ailleurs, ça ne m'étonnerait pas que ça soit la raison pour laquelle les deux vidéophone chacon que j'ai eu et qui fonctionnaient ont cessé de fonctionner. Je me demande si il n'y a pas un morceau de cuivre qui s'est cassé dans la borne (style borne électronique) côté unité intérieur ce qui a peut-être comme effet de diviser le signal.

Ici sur le avidsen, c'est une borne avec des plaquettes qui se resserrent, donc c'est facile d'évacuer le petit morceau de cuivre cassé le cas échéant.

Le VTLmB peut-être directement mis dans le mur sans gaine ?

ben, c'est de la tbts, tu mettrais du fil barbelé qui traîne par terre et enfoui dans un mur, que personne ne te dirai rien
