Fonctionnement étrange vidéophone

  • #41
Bon...Tout refonctionne. Je me demande si je n'avais pas bloqué le bazar en passant le badge maître devant la platine mais sans rien faire ensuite.

Par contre, je ne trouve plus mon pieds à coulisse...Je prendrai quand même le transfo avec moi demain. Mais c'est d'office pas du 5,5. C'est plus petit que ça encore.

  • #42
il faut impérativement le bon connecteur, sinon, mauvais contacts aléatoires assurés :tired_face:

  • #43
Bon...C'est du 1,5A. Dans ce que j'avais vu les fils et connecteur supportaient jusqu'à 2A.

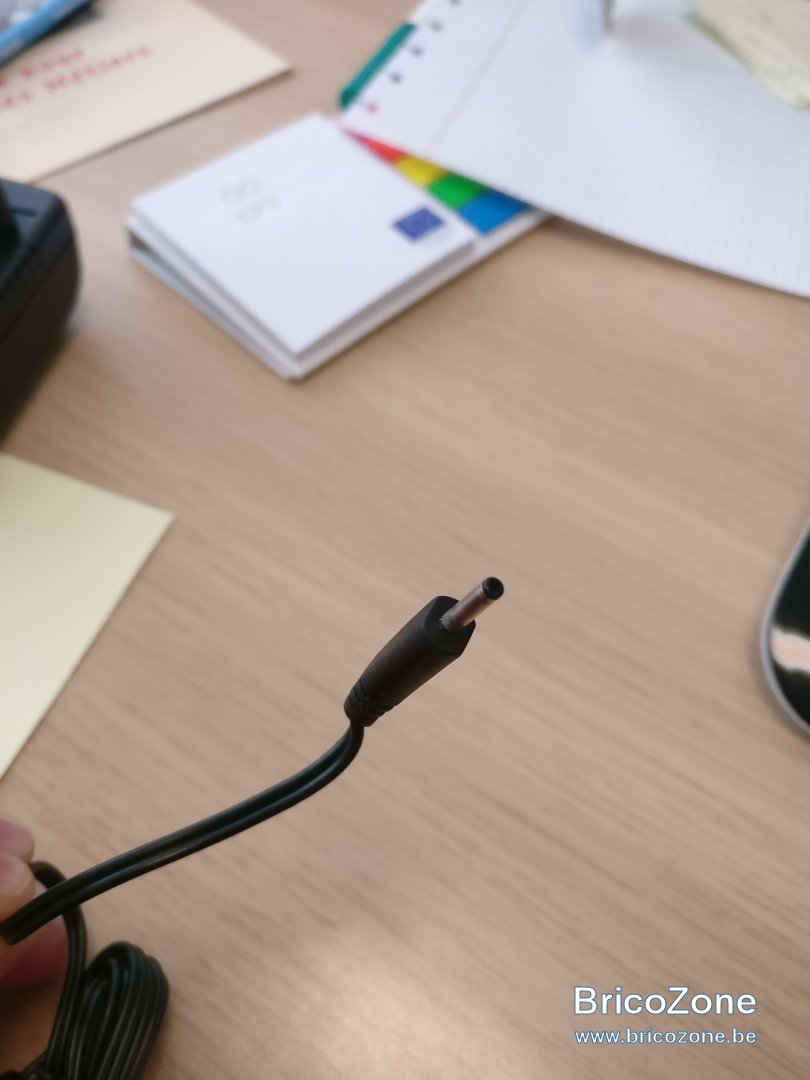

Niveau connecteur, ça doit être le plus petit. Style chargeur Nokia d'il y a 10 ans. Je vais ajouter la photo ensuite.

Sans pieds à coulisse c'est pas évident, mais à la latte je dirais 2,5x1 mm


  • #44
A mon sens, dans la ligne du haut c'est le 1,2 ou 7.
https://fr.aliexpress.com/item/30pc...lgo_pvid=6cc57e24-646e-4100-88d4-a01faf345134

Quelqu'un sait où je pourrais trouver une liste des connecteurs qui existent ? Ca me faciliterait la recherche

Edit : Ah j'ai trouvé une liste ici dans la description : https://fr.aliexpress.com/item/2017...lgo_pvid=5d5120a4-7daa-4ada-928b-c8c72ae57c24

Du coup j'hésite entre :
3.0mm x 1.0mm
2.5mm x 0.7mm x 10mm
2.5mm x 0.7mm x 8mm

Ca m'avance pas trop :p Même si je pense que les deux à 2,5mm sont les jaunes. Le mien le bout est noir. Maintenant, quelqu'un sait à quoi correspond le x10mm et x8mm ? Ca signifierait qu'il y a une broche dedans ? Si c'est la cas ça confirmerait que ce serait le 3x1

Dernière édition:
  • #45
Visiblement le 2,35x0.7 est bien jaune.

L'un comme l'autre ce n'est pas les moins chers. Et surtout je ne trouve pas de prises femelles...

  • #47
le X8 ou X10, c'est la longueur du tube externe

  • #48
Plumy a dit:
Visiblement le 2,35x0.7 est bien jaune.

L'un comme l'autre ce n'est pas les moins chers. Et surtout je ne trouve pas de prises femelles...
Cliquez pour agrandir...
au pire, tu utilise une prise "châssis" et tu l'isole à la gaine thermo
sinon, côté transfo, c'est serti ou collé, donc indémontable ??

  • #49
J'allais poser la question : Ce serait utopique de penser que je pourrais insérer un fil dans la fiche et enrouler le deuxième autour et isoler le tout à la gaine thermo ? Ca fonctionnerait ?

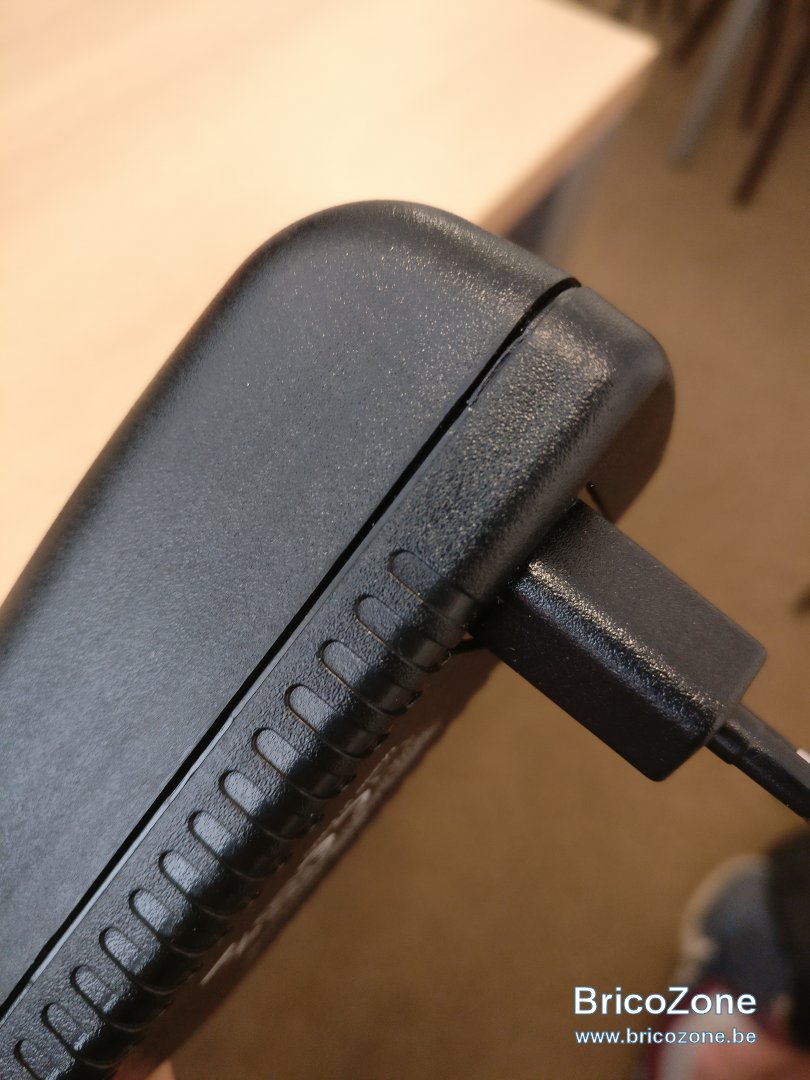

Le transfo à l'air démontable même si sans doute collé.


  • #50
le simple fait d'introduire un fil dans le connecteur, est valable, si et seulement si le diamètre du fil correspond exactement à celui de la broche normalement prévue dans le connecteur "d'en face" autrement dit,..... peut toujours rêver pour trouver le bon fil
éventuellement, une broche (du diamètre exact) en maillechort ou en bronze phosphoreux, mais là aussi, pour trouver la bonne .........
quand à enrouler l'autre conducteur autour et espérer que le serrage reste opérationnel, c'est aussi rêver ;)
je ne pense pas que tu puisse "démonter" côté transfo, sans laisser de traces, donc garantie :D
il existe des alim à tension multiples, fournies avec une série de connecteurs adaptables, c'est peut-être une solution
bon, et si par hasard, tu devais te procurer une nouvelle alim, parceque tu aurais malencontreusement écrasé la tienne, c'est pas possible, car alors, tu la garde en réserve et tu allonge le câble de l'autre, non, c'est pas envisageable ça ??

  • #51
Je pourrais effectivement commander un truc du genre. Couper le connecteur et le remettre à l'autre bout au niveau de l'unité intérieur complété avec le kit d'embout que j'ai mis un dans un autre post.
https://www.aliexpress.com/item-img...ply-17v-dc-voltage-regulator/32215629008.html

Le fait que celui-ci donne 5A ça ne change rien ? Ce qui est important c'est les 17v c'est ça ? Ce transfo-ci n'en donne que 1,5A (j'ai toujours au du mal avec ça). Je suppose que mon vidéophone ira se servir de ce dont il a besoin dans les 5A et ça n'aura pas d'incidence négative sur celui-ci. A part le fait que ça me fera consommer quelques A pour rien ça ne change rien ?

  • #53
ben oui, l'alim est "capable" de fournir 5A, mais le video utilisera ce qu'il a besoin, il n'y aura pas quelques ampères perdus, car ils ne seront pas générés
oui, c'est bien la tension 17V, qui est importante et le fait que l'alim soit apte à fournir au moins 1,5A
je suis allé voir ton lien, ils parlent de 1,5A 17V, pas de 5A, donc c'est tout bon
au fait, pour le connecteur, il n'y a pas un "détaillant" de matos électronique dans tes "environs" tu pourrais y aller avec ton transfo, et essayer le connecteur adéquat

Dernière édition:
  • #54
J'y pensais justement. J'irai peut-être voir demain midi. J'en ai un ici à Jambes près du boulot.

  • #55
Bon ben visiblement le gars a prix quelques congés donc ce ne sera pas pour tout de suite :oops:

  • #57
A pris* évidemment.

Oui...J'irai peut-être voir ailleurs mais je n'en connais pas d'autres. Ca commence à se faire rare ce genre de magasin.

  • #59
Oui faudrait que je fasse le détour.

Je suis sur Namur ou sur Huy en fait. Pas tellement Liège. Et les 4 prochains jours je vais être occupé. Mais ça ne presse pas de toute façon.
