Fondation semelle + radier

Bonjour,

je suis à la recherche d'informations concernant les fondations. J'ai un radier de 25cm d'épaisseur à faire en BA, ainsi qu'une semelle d'une profondeur de 80cm (hors gel) à faire.
Je suis en pleine documentation sur le ferraillage pour le radier, je me documente sur la résistance du béton, traction, pression, ...

Cependant je calle sur le ferraillage de la semelle car je ne sais pas si on peut seulement mettre le ferraillage dans le fond, au si il faut ferrailler sur les 80cm de hauteur et réaliser une liaison avec le radier. A mon avis je pense que c'est l'idéal, mais je ne vois pas trop comment réaliser ça car je ne trouve aucun schéma, sauf pour des semelles de 40cm de profondeur.

Pour info, la dalle béton se situe direct sur le sol (en gros pas de vide sanitaire) et elle accueillera une ossature bois (sans étage). Le dimensionnement peut paraître grand, mais je suis situé sur des anciennes mines et les terrains peuvent parfois légèrement bouger ...

Merci à tous pour les infos

Les "semelles" , dans le cadre d'un radier , n'en sont pas. Quand on renforce par dessous , cela s'appelle un radier nervuré, cela existe mais pas ou peu dans le cadre de construction traditionnelles unifamiliale

Ce qui descende à -80 sont des bèches hors-gel. Elle peuvent la plupart du temps (sous réserve d'un avis d'ing) être réalisées en sable stabilisé et ne sont jamais ferraillées. Par commodité , pas mal d'entreprneurs coulent ce hors gel en même temps que le radier dans le même béton. Pour les mêmes raisons , elle ne sont pas armées.

Mmmmmmmm je vais aller me renseigner sur ça Merci pour l'info

Bonjour avez vous eu plus d'infos sur votre projet radier + semelle hors gel? J'ai un projet d'agrandissement de mon habitation et après étude de sol, il est également recommandé de faire un radier Mais l'architecte recommande malgré tout de faire des semelles périphériques à-80cm ferraillé (motif: une sorte de barrière pour l'eau sous le radier...).

C'est l'ingénieur en stabilité qui notifie le type et l'implantation du ferraillage.

pour ma part, c'est l'architecte qui s'occuppe du ferraillage (ing en stab repris dans le contrat avec archi), l'étude de sol qui a été fait par un bureau d'étude avec ing recommande seulement un radier...
Dans mon cas, je pense que l'archi souhaite se couvrir un max en la matière. par contre niveau ferraillage du radier 25cm: paillasse 150x150 diamère de 8 à 2 étages. pas de renfort prévu avec des barrres de 10 ou 12...

Donc on est bien d'accord que c'est l'ing stab. Qui donne les infos.

juventini a dit:

Bonjour avez vous eu plus d'infos sur votre projet radier + semelle hors gel? J'ai un projet d'agrandissement de mon habitation et après étude de sol, il est également recommandé de faire un radier Mais l'architecte recommande malgré tout de faire des semelles périphériques à-80cm ferraillé (motif: une sorte de barrière pour l'eau sous le radier...).

Cliquez pour agrandir...

On effectue toujours (sauf pour un abri de jardin en bois) une bêche de 70-80cm. C'est simplement la mise hors gel de la structure.

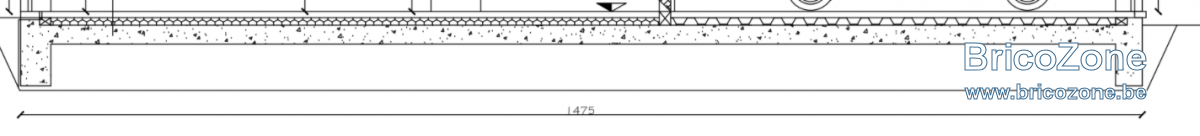

Dans une autre vie, en fonction des descentes de charges, je préconisais quelque chose comme ce qui suit


Pour les auto constructeurs ; Attention, le type d'armature et le positionnement de celle-ci dans un radier doit faire l'objet d'une étude de stabilité. Le type et la position des armatures résultent d'une étude très précise.
Ci-après les bases d'un positionnement d'armatures. On ne place pas les armatures dans le fond d'un coffrage en se disant j'ai mis des fers comme ça, ça tiendra
