Help problème avec ma kgs 216

Fgalette

• 23 Août 2018

• #21

A la limite, si trop coûteux en réparation, et si tu arrives à rester prudent, tu exploses et retires ce capot plastic et tu l'utilises sans cette protection.



charadets

• 23 Août 2018

• #22

Il ne protège pas des éclats ce capot ?



charadets

• 23 Août 2018

• #23

Pas se risque de se planter la lame ou un éclat dans le ventre ?



charadets

• 23 Août 2018

• #24

TROUVE.

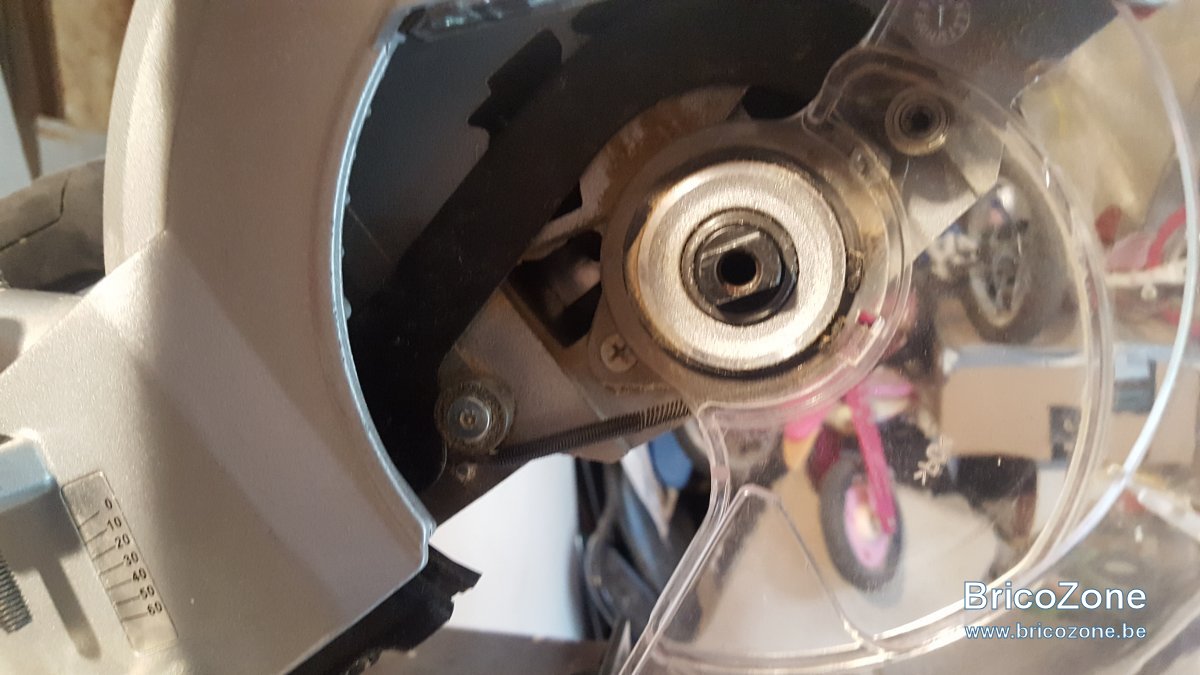

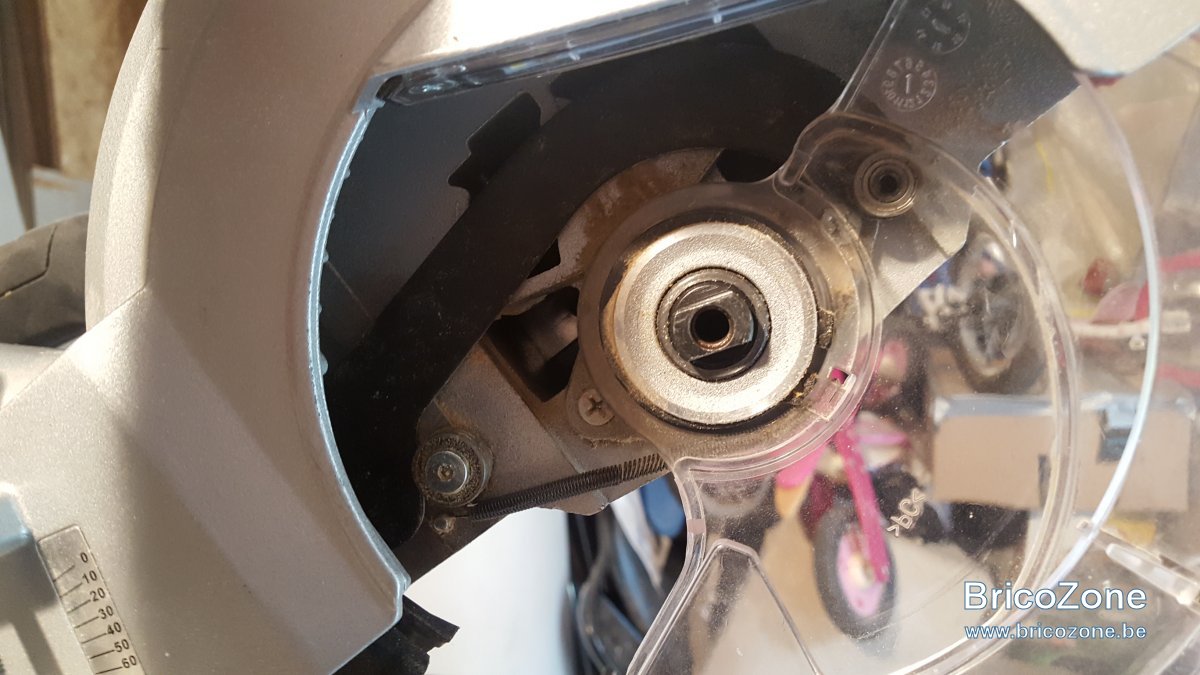

Je met des photos au cas où ça serve.

Il y a bien un levier sous le capot en métal qui actionne le capot de protection plastique. Ce levier est terminé par un roulement "coince" dans le capot plastique. Ce dernier était juste sorti de son encoche .

Pour le dégager, il y a une petite vis à l arrière de la lame qui maintien le levier. En la devissant , le levier tombe rendant possible le démontage de la lame et la remise en place du cache . CQFD

Merci à tous pour l aide !

Ps Jean Marc j espère que tu l as encore la machine !



Fgalette

• 23 Août 2018

• #25

Pour moi ce capot est uniquement un protège lame, pour éviter de se blesser en fin de coupe pendant l’arrêt de la lame.



G

Guillaume1234

• 10 Janvier 2019

• #26

Salut j'ai eu le même problème que vous un morceau de bois a exploser et ça bloqué le capot mais je ne comprend pas comme remette la vis ou en tout cas ce qu'il faut faire merci par avance



charadets

• 10 Janvier 2019

• #27

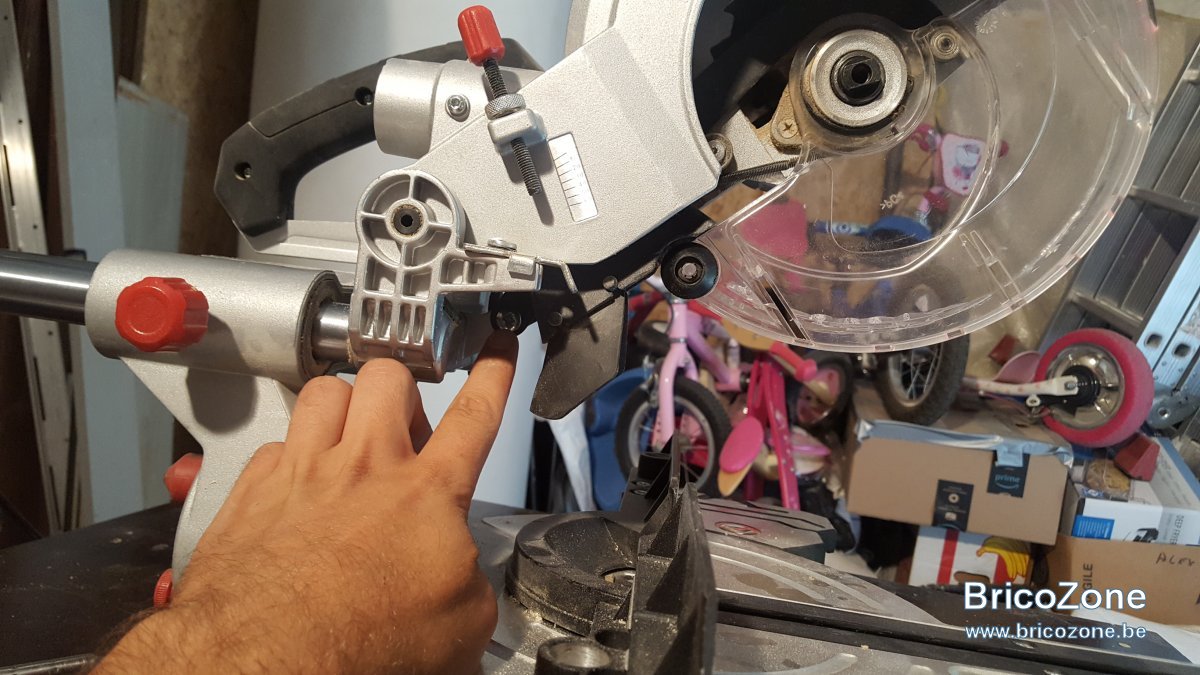

Il faut regarder la dernière photo ( avec mon splendide doigt ). C est la vis que je pointe qu'il faut retirer pour libérer le capot en plastique transparent ( en fait ça libere le levier noir qui libère le capot mais soit ). Ensuite retirer le capot plastique qui empêche d accéder au bout de bois farceur. Ça permet ensuite d enlever la lame pour régler son compte a l'intrus. Et enfin tout remettre en place .



G

Guillaume1234

• 10 Janvier 2019

• #28

Parcque en gros elle a bouger de sa place initiale au moment ou le bois a sauter ?
Et d'après toi sa serais un morceau de bois ou quelque chose qui bloque la protection ?



charadets

• 10 Janvier 2019

• #29

Dans mon cas, le bout de bois était derrière la lame et empêchait le capot en plastique de remonter ( il remonte tout seul quand tu coupes normalement ).

Il empêchait donc toute action de coupe mais aussi de démonter la lame... Il a suffit de démonter la capot pour avoir accès a la lame et enfin au bout de bois



G

Guillaume1234

• 10 Janvier 2019

• #30

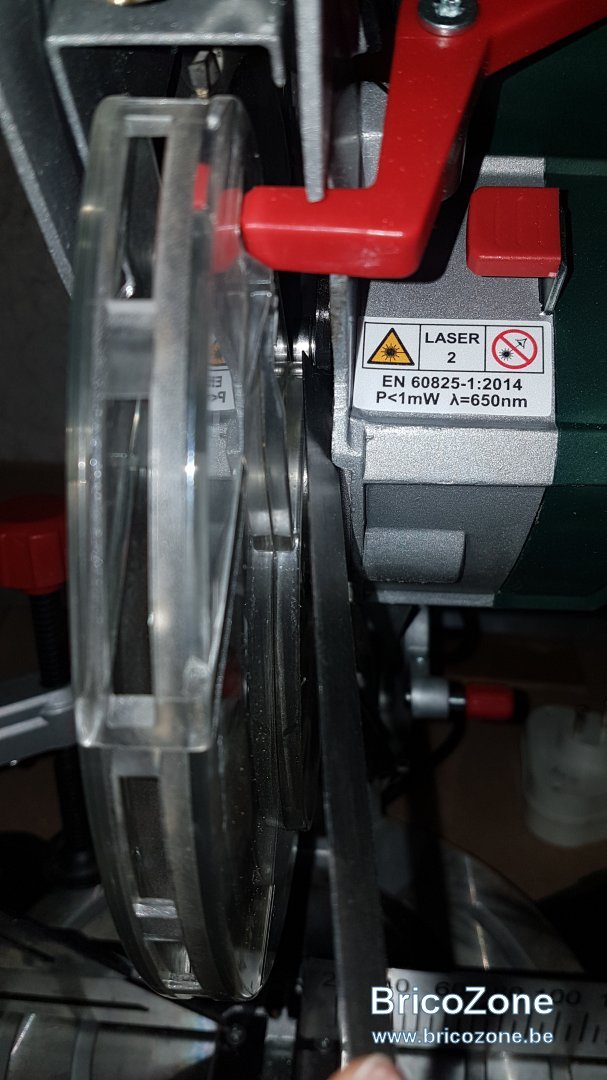

En regardant je ne vois aucun morceaux de bois ou je ne sais pas quoi mais je vois bien que c'est cette vis ( que je pointe avec le régle) qui bloque la protection



charadets

• 10 Janvier 2019

• #31

C est qu elle est sorti de son roulement démonte le cache



G

Guillaume1234

• 10 Janvier 2019

• #32

D'accord j'essaie demain et je tien au courant



Berquin

• 16 Juillet 2020

• #33

Bonjour à Tous,
Je reviens sur ce sujet car j'ai eu le même problème hier avec ma METABO KGS 254 M.
Je me suis attaqué à la solution ce matin et bonheur, grâce aux explications et photos (surtout celle avec le doigt ) de Charadets, le problème est résolu.

charadets , 23 Août 2018

Cliquez pour agrandir...

Pour éviter toutes confusions, j'enlèverais la photo 2 (du milieu).

En résumé ce qu'il faut faire:

1. Retirer la prise de courant de la machine. (cela parait évident mais mieux vaut être prudent )
2. Retirer la vis montrée du doigt sur la photo 3 .
3. Retirer le bras noir qui passe au-dessus de l'axe de rotation de la lame de scie (voir photo1).
4. Dévisser la vis qui tient la lame de scie en place pour l'enlever (attention: vis avec filet gauche).
5. Enlever la lame de scie.
6. A l'aide d'une bonne pince à clip adéquate, retirer le clip autour de l'axe de rotation.
7. Remettre le bras noir et le carter transparent en place (+ vis et clip).
8. Vérifier que le ressort (visible sur la photo 1) est bien en place.
9. Vérifier le bon fonctionnement du mécanisme pendulaire du carter sans brancher la prise de courant.

10. Réinstaller la lame de scie.
11. Vérifier le bon fonctionnement du mécanisme pendulaire du carter sans brancher la prise de courant (une fois de plus).

Merci encore à Charadets.

Cordialement.



Dernière édition: 16 Juillet 2020

A

Amagnus

• 27 Mars 2021

• #34

Bonjour,
Ayant le même pb de cache qui se bloque , j’ai réalisé la procédure .... merci beaucoup à Berquin... mais la petite poulie qui se trouve au bout du bras noir ne reste pas dans la partie intérieur du cache et dès que je manœuvre la scie cette poulie change de place dans le cache et se trouve au dessus . Faut il changer le cache ? Merci



Berquin

• 27 Mars 2021

• #35

Bonjour Amagnus,
J'ai fait cela il y a plusieurs mois et ne me rappelle pas en détail comment se présentaient les pièces au démontage.
Il se peut que quelque chose soit endommagé ou cassé. Je ne peux pas l'affirmer donc je ne peux malheureusement pas vous aider.
Le lien suivant va vous rediriger vers la documentation de la METABO KGS 254 M:
https://portal.metabo-service.com/fr-FR/pieces-de-rechange/search/02540/
Ce sont des vues éclatées et une nomenclature de pièces que vous pouvez aussi télécharger en PDF.
Peut-être que celle-ci vous sera utile?

Désolé de ne pas pouvoir vous aider d'avantage.

Bàv,
