Installation borne de recharge voiture électrique (Wallbox)

Dans le forum Electricité générale - par jeanphi500 le 14 Septembre 2021, à 14:47

  1. jeanphi500

    jeanphi500 44 ans, Liège

    Bonjour à tous

    Mon cher paternel m'a demandé d'installer sa nouvelle borne de recharge électrique (une Wallbox Pulsar Plus). Heureux je suis...
    Le sujet a déjà été abordé de nombreuses fois mais j'aimerais vérifier quelques points avant de commander le matériel.

    Il a commandé la borne avec un compteur double flux qui communique en modbus avec la borne. Le but étant de charger en tenant compte de la consommation/production du ménage et donc de ne pas tout faire sauter dès qu'on fait des frites en rechargeant :) .

    A la maison il a du triphasé 400V avec 30A.

    L'installation électrique de la maison est évidemment protégée par un différentiel 300mA, 63A de type A.

    Au niveau tableau, si je comprends bien je dois installer:
    • le compteur double flux
    • le différentiel spécifique 30mA de type B
    • le disjoncteur protégeant la ligne vers la Wallbox
    Les questions maintenant (enfin ce sont plus des vérifications)
    1. Le compteur est là pour donner l'information de la consommation/production instantanée à la borne, il s'installe donc en aval du différentiel 300mA et en amont du reste de l'installation électrique (c'est un compteur dit intrusif, donc il se place en série). Correct?
    2. Le différentiel de 30mA maintenant.. C'est là que réside ma principale question: doit il se mettre en parallèle du 300mA ou en aval de celui-ci. Il me semble avoir lu plusieurs versions à ce sujet, avec des exemptions et autres. Etant de type B, j'aurais tendance à dire qu'il se met en parallèle du principal qui lui est de type A. Mais je n'en suis pas certain du tout. Est-ce correct?
    3. Le disjoncteur protégeant la ligne vers la borne: en théorie elle peut pomper jusque 32A (en pratique ce sera moins puisque je n'aurai que 30A au compteur). Si je cable en 6 carré, je peux le prendre en 40A. Un disjoncteur classique est-il suffisant ou y a t il une caracteristique spécifique pour la borne (courbe par exemple)?
    4. Puis-je prendre le calibre du 30mA en 40A...Je suppose que oui puisque par définition il est suivi d'un seul disjoncteur de 40A...
    Merci!!

    jeanphi500 , 14 Septembre 2021, à 14:47
    #1
  2. jeanphi500

    jeanphi500 44 ans, Liège

    Personne pour me répondre? :laughing:
    @flashman peut-être?

    Merci!

    jeanphi500 , 15 Septembre 2021, à 10:26
    #2
  3. neuneu

    neuneu Hainaut

    1 rien entre le compteur et le 300mA, donc en aval
    2 je dirais en aval et // toujours dans la même optique rien entre le 300mA et le compteur
    3 le disjoncteur doit être plus petit que le compteur sinon il y a risque de faire sauter le général => 25A ou 32A
    4 oui 40A

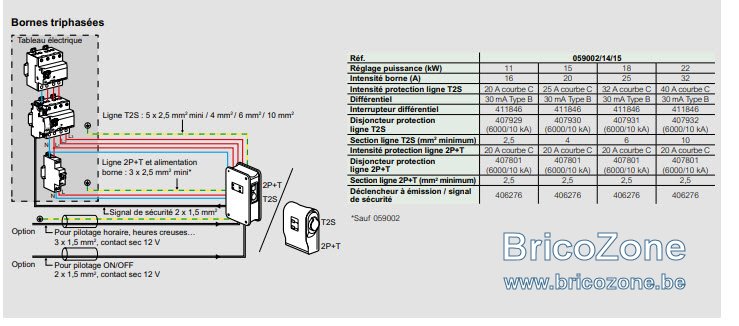

    je règlerais la borne sur 18KW avec un C32 a voir si elle régule correctement sous les 25A
    15-09-21 10-44-01.jpg

    Dernière édition: 15 Septembre 2021, à 10:53
    neuneu , 15 Septembre 2021, à 10:34
    #3
  4. jeanphi500

    jeanphi500 44 ans, Liège

    J'ai oublié de préciser l'existence d'une installation PV de 10kVA dans le bazar :)
    C'est pour cela que dans mon point 4 je posais la question. Pour dimensionner le tableau on doit tenir compte de l'addition des courants PV et réseau. Donc en théorie, 14A max des PVs + 30A du reseau et je dépasse 40A...
    En pratique c'est sur une ligne avec un seul disjoncteur qui limite à 32A. Donc je ne sais pas si ça joue ou non.
    La borne est programmée pour ne rien faire disjoncter (c'est le but du compteur).

    jeanphi500 , 15 Septembre 2021, à 10:58
    #4
  5. neuneu

    neuneu Hainaut

    Ton compteur ne sais pas qu'il a 30A× 14
    Il sais juste que tu veux limiter l'injection,
    Donc reste sur 18kw protection 32A

    neuneu , 15 Septembre 2021, à 11:01
    #5
  6. jeanphi500

    jeanphi500 44 ans, Liège

    La borne le sait, c'est un paramètre à programmer ;-)
    Et avec 32A, c'est 22kW non?

    jeanphi500 , 15 Septembre 2021, à 11:03
    #6
  7. neuneu

    neuneu Hainaut

    il est conseiller de mettre un C32 pour tirer 25A voir mon tableau ci dessus ;)
    ou tu mets un C25 et tu limites sous 18KW
    30A n'étant pas une valeur courante :grinning::laughing:

    neuneu , 15 Septembre 2021, à 12:07
    #7
  8. flashman

    flashman Liège

    Attention, si en aval, il faut remplacer le 300ma par un type B... Interdit de mettre un type B derrière un type A.


    Les pontages en 10 carré min, et, diff. En 63a minimum (sauf celui de la borne qui peut être un 40a).

    flashman , 15 Septembre 2021, à 15:08
    #8
  9. jeanphi500

    jeanphi500 44 ans, Liège

    C'est exactement là où réside ma question.. J'ai le choix de le mettre en parallèle ou en aval ;)

    jeanphi500 , 15 Septembre 2021, à 15:09
    #9
  10. flashman

    flashman Liège

    C'est le compteur distributeur ou un qu'il rajoute?

    flashman , 15 Septembre 2021, à 15:13
    #10
  11. neuneu

    neuneu Hainaut

    exact ;)

    un diff. de type B est à considérer comme au moins équivalent à un diff. de type A. Il peut donc être aussi placé dans les installations électriques des locaux domestiques, à la condition toutefois qu’il satisfasse aux autres prescriptions du RGIE d’application pour un diff. de type A (voir ci-dessous). Dans les installations électriques des locaux domestiques, tous les diff.’s en amont d’un diff. de type B doivent être aussi de type B

    neuneu , 15 Septembre 2021, à 15:17
    #11
  12. neuneu

    neuneu Hainaut

    neuneu , 15 Septembre 2021, à 15:23
    #12
  13. jeanphi500

    jeanphi500 44 ans, Liège

    Je compte bien ne pas changer le différentiel principal (qui est un 63A) de type A.
    Je mettrai en parallèle alors un 30mA de type B en 40A sur lequel je n'aurai qu'un seul consommateur, la borne.

    Pour le compteur de consommation, c'est un compteur en plus. Il sert à donner la consommation / production instantanée à la borne histoire de ne pas faire sauter le général.
    Il se met en aval du 300mA et en amont du reste de l'installation..

    Ca va pas être jojo de recabler tout ce brol là.. un beau cadeau de mon cher papa...

    jeanphi500 , 15 Septembre 2021, à 15:27
    #13
  14. jeanphi500

    jeanphi500 44 ans, Liège

    Le 30mA 40A type B est tout aussi cher :confused:

    jeanphi500 , 15 Septembre 2021, à 15:28
    #14
  15. flashman

    flashman Liège

    Si c'est un supplémentaire, il faudra forcément le mettre en aval du 300ma... Donc, il faudra le remplacer par un B.


    Faudra m'expliquer comment brancher le 30ma en // du 300ma si le compteur est en aval.

    flashman , 15 Septembre 2021, à 17:31
    #15
    neuneu aime ça.
  16. neuneu

    neuneu Hainaut

    1000€ de differentiel et disjoncteur
    2000€ le chargeur
    250€ la réception électrique

    :p:p vais rester au diesel hein :rolleyes::joy:

    neuneu , 15 Septembre 2021, à 17:58
    #16
    albertrand aime ça.
  17. jeanphi500

    jeanphi500 44 ans, Liège

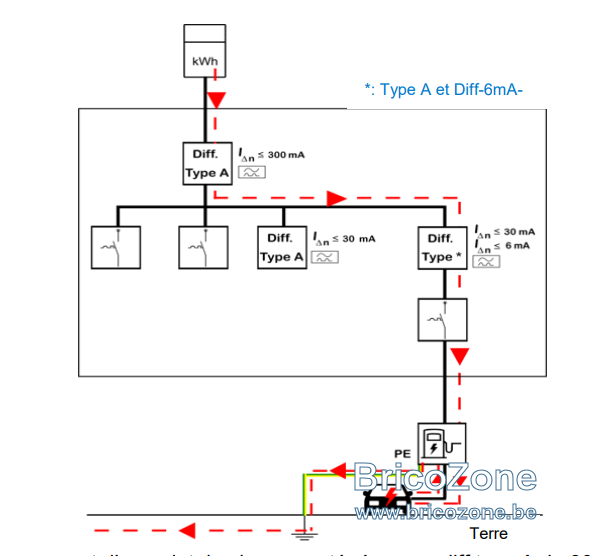

    En lisant à gauche à droite je suis tombé sur l'information technique de Stagobel
    Voici donc la manière dont je souhaite cabler. Elle est permise par le RGIE.
    Le compteur supplémentaire s'insérerait juste en aval du differentiel 300mA.
    Je suis en train de vérifier avec la technico commerciale de Wallbox pour savoir si c'est bien la manière correcte de faire. Je dois savoir si la borne a besoin de connaître la consommation en direct de l'installation domestique seule (tout ce qui est sous le 300mA) ou si elle doit connaitre la consommation combinée de la borne et du reste.
    Si c'est la conso combinée, je n'aurai en effet pas le choix je devrai mettre un 300mA de type B également.

    jeanphi500 , 16 Septembre 2021, à 11:12
    #17
  18. jeanphi500

    jeanphi500 44 ans, Liège

    Quoique le même document indique qu'il est également possible d'utiliser un autre type de différentiel type A qui détecterait les fuites DC supérieures à 6mA, qui pourrait se placer en aval du 300mA.
    Je vais regarder le prix d'un tel diff

    jeanphi500 , 16 Septembre 2021, à 11:15
    #18
  19. jeanphi500

    jeanphi500 44 ans, Liège

    Voilà j'ai trouvé l'info.
    Le compteur doit comptabiliser l'ensemble de la consommation, borne y comprise.
    Donc en effet le premier schéma avec un différentiel en parallèle du principal est exclu.

    J'ai trouvé un différentiel qui est ok, le Doepke DFS 4 A EV. La bonne nouvelle c'est qu'il n'est pas plus cher qu'un type B.
    L'installation s'en trouve facilitée.

    Merci pour le coup de main en tt cas!

    jeanphi500 , 16 Septembre 2021, à 11:50
    #19
    Yucatan aime ça.
  20. neuneu

    neuneu Hainaut

    il est cebec ton doepke ?
    il se vend en nl et de o_O

    neuneu , 16 Septembre 2021, à 12:15
    #20
