- #21
CEBEC est une marque commerciale d'une entreprise Suisse.
Et sans doute que ce genre de protection n'est pas normée par le Roi.....
Installation borne de recharge voiture électrique (Wallbox)
- Electricité - Electricité générale
- Auteur du sujet jeanphi500
- Date de début
Et sans doute que ce genre de protection n'est pas normée par le Roi.....
- #22
Bonjour, la Pulsar plus possède la détection de fuite, donc à placer sur diif A 300 .
Question à se poser quel est la puissance du câble de recharge ( plusieurs options) et quelle est la puissance admise par la voiture car certaines sont limitée à 11 kw , à voir le besoin de rapidité de charge, pour toujours favoriser l'auto consommation, ces réponses permettront de calibrer le disjoncteur.
Pour éviter le déclenchement il faut WALLBOX Power boost triphasé - module de gestion de charge dynamique - EM340 à environ 200 €.
Question à se poser quel est la puissance du câble de recharge ( plusieurs options) et quelle est la puissance admise par la voiture car certaines sont limitée à 11 kw , à voir le besoin de rapidité de charge, pour toujours favoriser l'auto consommation, ces réponses permettront de calibrer le disjoncteur.
Pour éviter le déclenchement il faut WALLBOX Power boost triphasé - module de gestion de charge dynamique - EM340 à environ 200 €.
Dernière édition:
- #23
J'ai lu partout qu'il fallait absolument un 30mA incluant la detection des courants de fuite DC, MEME si celle-ci est incluse dans la borne...
J'ai déjà le EM340 oui
J'ai déjà le EM340 oui
- #24
Je reviens sur ce que j'ai dit, j'ai eu Wallbox au téléphone qui m'assure qu'un type A est en ordre car la borne possède déjà une protection contre les courants de fuite DC...
Pff bien complexe cette histoire :-/
Pff bien complexe cette histoire :-/
- #26
Mais donc alors, il faut juste un "bête" 30 mA ?
- #27
Bonsoir @jeanphi500.
Pourrais-tu donner ton feedback de cette Wallbox ? Perso, elle me semble fort étroite/petite quant aux connectiques.
Merci à toi.
- #28
En effet, la technico commerciale m'a assuré qu'un simple différentiel 30mA type A était suffisant et que c'était lui qui était toujours utilisé lors de leurs installations.
La Wallbox Pulsar plus possède la protection contre les courants de fuite DC en interne.
Par contre on ne peut mettre plusieurs bornes en parallèle de cette manière car le courant de fuite total pourrait alors dépasser les 6mA. Mais pour une seule borne c'est OK.
Je vais pouvoir remballer le différentiel que je venais de commander
La Wallbox Pulsar plus possède la protection contre les courants de fuite DC en interne.
Par contre on ne peut mettre plusieurs bornes en parallèle de cette manière car le courant de fuite total pourrait alors dépasser les 6mA. Mais pour une seule borne c'est OK.
Je vais pouvoir remballer le différentiel que je venais de commander
- #29
Ok je ferai ça ;-)
- #30
Salut Yucatan
Voilà, je viens de terminer l'installation.
En soi ce n'est pas trop compliqué mais dans le cas de mon papa ça a pris un peu de temps pour diverses raisons.
La première est qu'on a du installer un gros coffret en plus en entrée pour y caser tout.
Le différentiel de 300, le compteur de consommation, le diff de 30, le disjoncteur et un bornier.
Puis repasser un cable vers l'ancien cofret..
Au niveau de la box en elle même ça a été plutôt facile.
On avait pris la peine de prendre du 6 carré souple. Ca a fortement facilité le passage de cable et le routage dans la borne.
Si j'ai un (gros) reproche c'est de ne pas avoir prévu d'entrée séparée pour le cable UTP entre la borne et le compteur dans le coffret. Déjà passer du 5G6 dans le caoutchouc d'entrée n'était pas simple mais ajouter en plus l'UTP c'est vraiment fort juste.
Sinon ça a fonctionné directement. Et via l'application je voyais la puissance fluctuer aux alentours du maximum admis (on rechargeait à 20kW environ). Donc si ça fluctue je suppose qu'il prend en compte la conso. Ils devraient tout de même ajouter qqchose qui donnerait l'info de consommation en plus de celle de recharge.
Voilà, je viens de terminer l'installation.
En soi ce n'est pas trop compliqué mais dans le cas de mon papa ça a pris un peu de temps pour diverses raisons.
La première est qu'on a du installer un gros coffret en plus en entrée pour y caser tout.
Le différentiel de 300, le compteur de consommation, le diff de 30, le disjoncteur et un bornier.
Puis repasser un cable vers l'ancien cofret..
Au niveau de la box en elle même ça a été plutôt facile.
On avait pris la peine de prendre du 6 carré souple. Ca a fortement facilité le passage de cable et le routage dans la borne.
Si j'ai un (gros) reproche c'est de ne pas avoir prévu d'entrée séparée pour le cable UTP entre la borne et le compteur dans le coffret. Déjà passer du 5G6 dans le caoutchouc d'entrée n'était pas simple mais ajouter en plus l'UTP c'est vraiment fort juste.
Sinon ça a fonctionné directement. Et via l'application je voyais la puissance fluctuer aux alentours du maximum admis (on rechargeait à 20kW environ). Donc si ça fluctue je suppose qu'il prend en compte la conso. Ils devraient tout de même ajouter qqchose qui donnerait l'info de consommation en plus de celle de recharge.
- #31
Bonjour, je suis aussi dans le cas initial à savoir installer une borne pulsar plus. Je fais des recherches depuis quelques jours déjà pour me rendre compte que les différentiels fournis par les installateurs sont de type A. Pour les bornes de recharge, on dit qu'il faut un différentiel 30mA type B en tête du circuit. L'astuce résiderait semble-t-il dans la présence du dispositif de déclenchement DC 6mA intégré dans la borne. La pulsar plus ainsi que la borne EDI possèdent ce dispositif intégré dès lors, il est devrait être logiquement permis de placer la borne derrière un différentiel de type A Hi. Qu'en pensez-vous ?
- #32
C'est exactement la conclusion qui est donnée ci-dessus.
Donc pas besoin d'un type B, un type A est suffisant. Mais attention uniquement en cas d'installation d'une seule borne.
Donc pas besoin d'un type B, un type A est suffisant. Mais attention uniquement en cas d'installation d'une seule borne.
- #33
2 bornes seront bientot installé (1 sur deux sites différents) chez moi (Alfen), j'ai aussi posé la question, on m'a bien stipulé qu'un type A suffisait
- #34
Pas de souci si c'est sur 2 raccordements différents.. Sur un même raccordement il faut prendre en compte la somme des courants de fuite. Dans le cas de la Wallbox la protection intégrée était de 6mA donc l'addition des 2 dépassant les 10mA il aurait fallu ajouter une protection supplémentaire (de type B)..
Il faut voir quelle protection exacte contre les fuites DC offre ta borne (si en dessous de 6mA c'est bon).
Il faut voir quelle protection exacte contre les fuites DC offre ta borne (si en dessous de 6mA c'est bon).
- #35

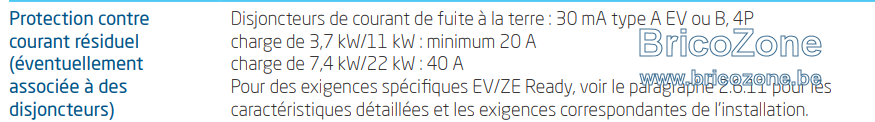

C'est clairement mis dans le manuel donc pas de soucis
Alfen Pro Line

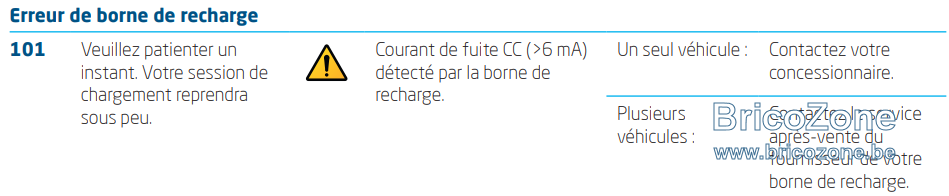

Et dans les erreurs :
Selon moi si la borne détecte une erreur au dessus de 6mA c'est qu'elle a bien ce type de protection
Alfen Pro Line
Et dans les erreurs :
Selon moi si la borne détecte une erreur au dessus de 6mA c'est qu'elle a bien ce type de protection
- #36
Je compte installer une green up supplémentaire, vous pensez que je peux l'installer sur le même 30mA que la wallbox ? Ce n'est jamais qu'une prise renforcée, pas vraiment une seconde borne, ou faut-il la considérer comme une borne ?
- #37
On peut supposer en effet...C'est clairement mis dans le manuel donc pas de soucis
Alfen Pro Line
Voir la pièce jointe 105949
Et dans les erreurs :
Voir la pièce jointe 105950
Selon moi si la borne détecte une erreur au dessus de 6mA c'est qu'elle a bien ce type de protection
- #38
Je lis ceci aussi:
La Alfen Eve Single Pro-Line est livrée de série avec un capteur de courant de défaut. Vous n’avez donc pas besoin d’investir dans un dispositif à courant différentiel résiduel de type B onéreux pour votre installation domestique. Un tel dispositif mais de type A au prix plus abordable suffira
La Alfen Eve Single Pro-Line est livrée de série avec un capteur de courant de défaut. Vous n’avez donc pas besoin d’investir dans un dispositif à courant différentiel résiduel de type B onéreux pour votre installation domestique. Un tel dispositif mais de type A au prix plus abordable suffira
- #39
Bonjour à tous
Mon cher paternel m'a demandé d'installer sa nouvelle borne de recharge électrique (une Wallbox Pulsar Plus). Heureux je suis...
Le sujet a déjà été abordé de nombreuses fois mais j'aimerais vérifier quelques points avant de commander le matériel.
Il a commandé la borne avec un compteur double flux qui communique en modbus avec la borne. Le but étant de charger en tenant compte de la consommation/production du ménage et donc de ne pas tout faire sauter dès qu'on fait des frites en rechargeant
A la maison il a du triphasé 400V avec 30A.
L'installation électrique de la maison est évidemment protégée par un différentiel 300mA, 63A de type A.
Au niveau tableau, si je comprends bien je dois installer:
Les questions maintenant (enfin ce sont plus des vérifications)
- le compteur double flux
- le différentiel spécifique 30mA de type B
- le disjoncteur protégeant la ligne vers la Wallbox
Merci!!
- Le compteur est là pour donner l'information de la consommation/production instantanée à la borne, il s'installe donc en aval du différentiel 300mA et en amont du reste de l'installation électrique (c'est un compteur dit intrusif, donc il se place en série). Correct?
- Le différentiel de 30mA maintenant.. C'est là que réside ma principale question: doit il se mettre en parallèle du 300mA ou en aval de celui-ci. Il me semble avoir lu plusieurs versions à ce sujet, avec des exemptions et autres. Etant de type B, j'aurais tendance à dire qu'il se met en parallèle du principal qui lui est de type A. Mais je n'en suis pas certain du tout. Est-ce correct?
- Le disjoncteur protégeant la ligne vers la borne: en théorie elle peut pomper jusque 32A (en pratique ce sera moins puisque je n'aurai que 30A au compteur). Si je cable en 6 carré, je peux le prendre en 40A. Un disjoncteur classique est-il suffisant ou y a t il une caracteristique spécifique pour la borne (courbe par exemple)?
- Puis-je prendre le calibre du 30mA en 40A...Je suppose que oui puisque par définition il est suivi d'un seul disjoncteur de 40A...
Jeanphi500-J'ai beaucoup de mal à connecter les câbles dans le wago de la pulsar plus, as-tu eu les mêmes difficultés ? J'ai mis des cosses de 10mm² mais elles ne tiennent pas bien et sans cosses, dénudé un peu plus long, ça tient mais c'est dangereux avec du câble souple. Perso, j'aurais préféré des connexions à visser.
- #40
J'ai cablé en 6 carré tétra souple (c'est protégé par un disjoncteur de 32A).. Ca ne m'a posé aucun souci...
