Installation borne de recharge

  • #42
La chute de tension se calcule suivant la formule résistance du câble (impédance) x intensité qui circule.
La chute de tension peut être plus importante au démarrage, intensité plus importante.

  • #43
A la limite, mettez du 16 ou du 25 carré jusqu'au tableau de votre garage. Et du 10 entre le tableau et la borne.
Tirer du 16 ou du 25 dans les tubes rouges annelés n'est pas si compliqué: j'ai fait çà avec un ami depuis le poteau Ores jusqu'à son nouveau compteur sur 30 ou 40 mètres sans problème. Faut juste d'abord tirer un tire fil solide à la place du petit truc plastique ridicule.

  • #44
dufleuve a dit:
A la limite, mettez du 16 ou du 25 carré jusqu'au tableau de votre garage. Et du 10 entre le tableau et la borne.
Tirer du 16 ou du 25 dans les tubes rouges annelés n'est pas si compliqué: j'ai fait çà avec un ami depuis le poteau Ores jusqu'à son nouveau compteur sur 30 ou 40 mètres sans problème. Faut juste d'abord tirer un tire fil solide à la place du petit truc plastique ridicule.
Cliquez pour agrandir...
Partons sur un 50 carré dans ce cas…
Le Mr parle de charger à 11kW.

  • #46
dufleuve a dit:
50 carré en alu pour pas se le faire voler ;)
Cliquez pour agrandir...
Neni hein, quitte à être dans la démesure autant taper dans du cuivre, armé de préférence, sans halogène (sait on jamais, en pleine terre) …

  • #47
Passage d’un installateur aujourd’hui, j’attend le devis, ça sera du 3G10 avec une borne de la marque Easee

  • #48
Nouveau devis reçu d'un autre installateur, 2100 htva mais cable 3G6 + cable utp pour le load balancing, je sais que Easee font du load balancing sans UTP (via le port P1 du compteur). Borne Wallbox pulsar pro

Du coup je trouve ça dommage de pas utiliser ce système. De plus, le 3G6 ne m'enchante pas vraiment, je vais pas pouvoir charger a 32A, je vais devoir me limiter à moins (jai pas envie de calculer mais quand même!)

  • #49
c'est pas cher !
j'ai la pulsar pro

  • #50
Je trouve aussi le prix correct, mais j'aimerai plutôt un 3G10 avec un load balancing en réseau plutôt que cablé..
Surtout que ça permettra d'enlever le coût du cable UTP + du "load balancer", je suis pas certain que ça sera beaucoup plus cher en réseau

J'attend un dernier devis 3G10 avec Easee pour comparer.

  • #51
J'ai pas compris. C'est quoi le souci du loadbalancing ? Après l'utp c'est juste 8 fils. Le port P1, il t'en faut 4 donc tu auras de toute façon un câble.

  • #52
Wark a dit:
J'ai pas compris. C'est quoi le souci du loadbalancing ? Après l'utp c'est juste 8 fils. Le port P1, il t'en faut 4 donc tu auras de toute façon un câble.
Cliquez pour agrandir...
Easee utilise un système sans fil a brancher sur le port P1 du compteur. Ça permet de ne pas passer de cable utp du tout, entre la borne et le compteur, car le compteur connait de cette manière la consommation exacte de la maison en temps réel

  • #53
Sur 50m ? J'ai un doute sur la faisabilité et la fiabilité :-)

  • #54
Tlenov a dit:
Nouveau devis reçu d'un autre installateur, 2100 htva mais cable 3G6 + cable utp pour le load balancing, je sais que Easee font du load balancing sans UTP (via le port P1 du compteur). Borne Wallbox pulsar pro

Du coup je trouve ça dommage de pas utiliser ce système. De plus, le 3G6 ne m'enchante pas vraiment, je vais pas pouvoir charger a 32A, je vais devoir me limiter à moins (jai pas envie de calculer mais quand même!)
Cliquez pour agrandir...
le 3G6² vous permet de charger à 40 A

  • #57

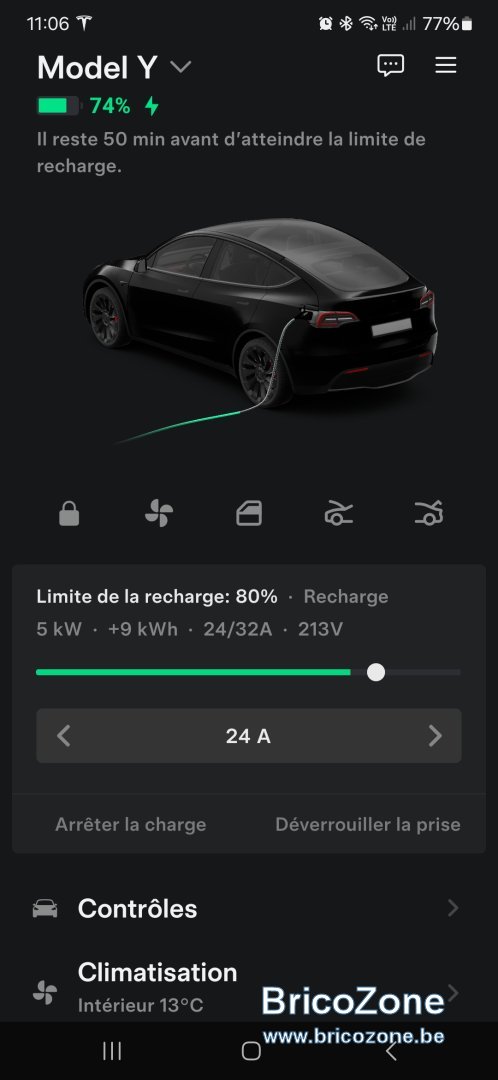

Une idée de ce que donne la chute de tension en 6mm² sur 30m

Je ne peux pas monter à 32A, la tension serait trop basse


  • #58
Wark a dit:
Sur 50m ? J'ai un doute sur la faisabilité et la fiabilité :)
Cliquez pour agrandir...
J'ai du wifi dans le garage et dans la maison, ça communiquera de cette manière

  • #59
nitrous a dit:
Une idée de ce que donne la chute de tension en 6mm² sur 30m

Je ne peux pas monter à 32A, la tension serait trop basse

Voir la pièce jointe 171048
Cliquez pour agrandir...
Ça te fait une charge a environ 5kw, ce qui est logique avec le tableau posté en page 1. Du coup cable 3G10 obligatoire selon moi pour mon cas sinon je vais charger a 3kw sur autant me mettre sur une prise standard :D
