Installation VMC SF

birdy124

• 24 Avril 2020

• #1

Bonjour à tous,

Je suis en pleine rénovation, appartement 2 (derniers) étages d'une maison de maitre, on isole la toiture en fibre de bois/chanvre, nouveaux châssis et Velux, façade arrière isolée de l'ext., juste la façade avant qui ne sera pas isolée.

Nous avons du coup décidé de placer une VMC simple flux, je comptais a la base faire appel à un installateur mais comme le budget commence à bien se serrer pour finir les travaux et que je m'occupe moi même de faire les cloisons, faux-plafonds, électricité,.. Je me suis dis que je pouvais rajouter cela à ma liste de chose à faire pour économiser quelques centaines (milliers?) d'euros.

J'ai quelques points d'interrogation qui sortent concernant l'installation et je ne trouve pas réponse dans la fiche technique de l'appareil (Renson healthbox 3.0), mon architecte ne s'occupe que du gros oeuvres, conseillé PEB me dit que je dois me référer à l'installateur, fournisseur, fiche technique... Bref ça tourne en rond et j'ai besoin d'un peu d'aide extérieure pour mener à bien l'installation.

Je vais commencer par la base : est ce que vous pouvez m'expliquer comment calculer le diamètre des gaines utilisées?
Voici les infos des différentes pièces, ou il y aura extraction :

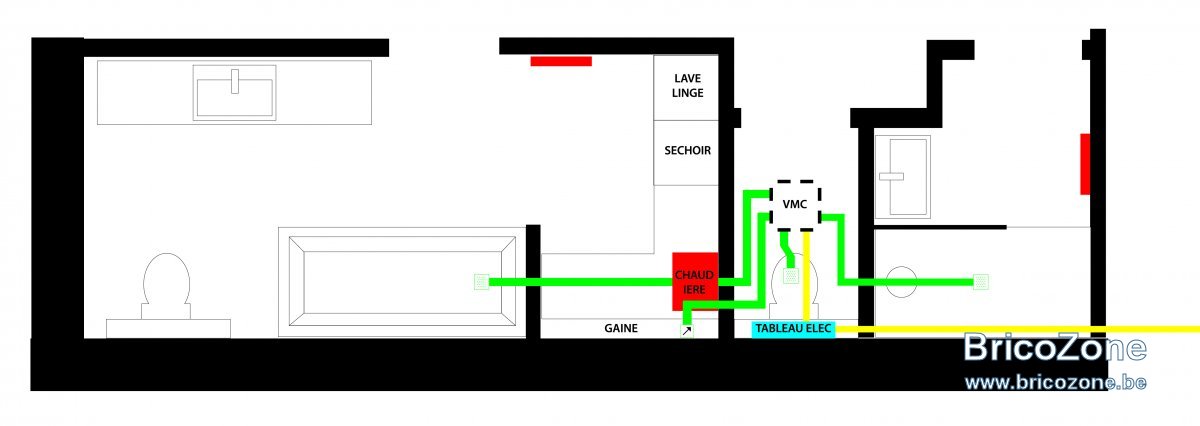

2eme étage (de gauche à droite dans le schéma ci-joint)
SDB01 : 210x460 = 10m2 - Hauteur = +-290cm - Extraction demandée (PEB) 50m3/h
WC : 133x90 = +1m2 - Hauteur = +- 280cm (la VMC ira dans le faux-plafond du WC) - Extraction demandée 25m3/h
SDB02 : 157x208 = +3m2 - Hauteur = +-280cm - Extraction demandée 50m3/h
3eme étage
Cuisine & séjour ouvert : 35m2 sous toiture en pente - Hauteur max. 450cm - Extraction demandée 75m3/h

Sans grande certitude, j'avais en tête du D80 pour les SDB's et WC et du D125 pour la cuisine/séjour?
Est-ce que je suis dans le bon?

Merci d'avance de votre aide,
J'ai 2, 3 autres questions que je garde pour la suite



J

Joelo

• 24 Avril 2020

• #2

Bonjour, pour les hb3 le fabriquant préconise de placer du 125 partout excepté pour le WC en 80. Quand vous acheté un hb3 il est fourni avec 3 clapets ( wc/cuisines/sdb buanderie) déjà réglé aux débits mentionné plus haut. Il vous manquera un clapet sdb buanderie.



Nico9999

• 24 Avril 2020

• #3

birdy124 a dit:

Sans grande certitude, j'avais en tête du D80 pour les SDB's et WC et du D125 pour la cuisine/séjour?

Cliquez pour agrandir...

En effet, c'est assez courant. En tout cas c'est ce que j'ai placé et ce qui est prévu pour une VMC SF de L Merlin.
En effet, une SF est assez simple à installer. Quelques trucs à ne pas mal faire mais rien de compliqué

Mais de toute façon tu devrais avoir les embouts ou les grilles qui sont adaptées à la bonne taille.



Nico9999

• 24 Avril 2020

• #4

Joelo a dit:

Bonjour, pour les hb3 le fabriquant préconise de placer du 125 partout excepté pour le WC en 80. Quand vous acheté un hb3 il est fourni avec 3 clapets ( wc/cuisines/sdb buanderie) déjà réglé aux débits mentionné plus haut. Il vous manquera un clapet sdb buanderie.

Cliquez pour agrandir...

Je n'avais pas vu Je ne savais pas, tiens



birdy124

• 24 Avril 2020

• #5

Joelo a dit:

Bonjour, pour les hb3 le fabriquant préconise de placer du 125 partout excepté pour le WC en 80. Quand vous acheté un hb3 il est fourni avec 3 clapets ( wc/cuisines/sdb buanderie) déjà réglé aux débits mentionné plus haut. Il vous manquera un clapet sdb buanderie.

Cliquez pour agrandir...

Je viens de lire sur la fiche produit des raccords de grille easyflex :
LES RACCORDS POUR GRILLES D’EXTRACTION EXISTENT EN 2 DIAMÈTRES : Ø 80 MM POUR DES PIÈCES AVEC UN DÉBIT D’EXTRACTION ≤ 50 M3/H ET Ø 125 MM POUR DES PIÈCES AVEC UN DÉBIT D’EXTRACTION ≥ 50 M3/H.

Donc si 50m3/h, peut être possible 80?
N’y a t’il pas un calcul à faire en fonction des surfaces pour être sûr?
80 aurait été plus facile je pense à faire passer entre l’unité et la sdb de 3m2.
125 sera ok à faire passer pour celle de 9m2 et pour la cuisine.



birdy124

• 24 Avril 2020

• #6

Nico9999 a dit:

En effet, c'est assez courant. En tout cas c'est ce que j'ai placé et ce qui est prévu pour une VMC SF de L Merlin.
En effet, une SF est assez simple à installer. Quelques trucs à ne pas mal faire mais rien de compliqué

Mais de toute façon tu devrais avoir les embouts ou les grilles qui sont adaptées à la bonne taille.

Cliquez pour agrandir...

J’ai acheté la Healthbox III sur 2èmemain. Histoire de rénovation qui ne s’est pas faite, le type la revendait avec 8 modules de réglage. Sdb, cuisine, wc + 5 chambres ( je revends les 5 chambres car pas d’utilité, si ça branche qq )
Maintenant il n’y a aucun embout, grille, tuyau,.. voilà pourquoi avant de passer commande j’aimerais bien perfectionner mes connaissances et être sûr de pas faire d’erreur



Nico9999

• 24 Avril 2020

• #7

Ah ok :/ Perso je ne suis pas sûr à 100% et ne connais que mon modèle. Mais c'est souvent conseillé de mettre 125 pour une cuisine, le reste en 80. donc si, pour ton modèle il est possible de raccorder l'un ou l'autre, je ne vois pas pq tu ne pourrais pas mettre du 80 pour SDB, WC, buanderie, etc.
PAr contre, petit truc comme ça, mais si tu as la possiblité de mettre une extraction en plus que ce qu'il faut, pq pas. C'est ce que j'ai fait pour ma part. J'ai mis une extraction en plus à l'étage entre chambre et hall.
Ce n'est jms préconisé mais avant d'isoler qu'on avait bcp de buée le matin en hiver dans la chambre. J'ai préféré tirer une gaine, si on voit que c'est inutilé c'est plus facile à retirer qu'on mettre



J

Joelo

• 24 Avril 2020

• #8

Personnellement quand je place une hb3 je suis toujours les recommandations, et ces recommandations préconisent du 125 pour toute pièce excepté le WC. Pour les clapets des chambres tarés à 30 m3/h si mes souvenirs sont bons. Il est possible d'augmenter le débit, mais ils sont équipés de sonde co2. Donc théoriquement il n'est pas idéal de les placer dans une salle de bain par exemple. Le clapet sdb étant équipé d'une sonde d'humidité.



birdy124

• 24 Avril 2020

• #9

Joelo a dit:

Personnellement quand je place une hb3 je suis toujours les recommandations, et ces recommandations préconisent du 125 pour toute pièce excepté le WC. Pour les clapets des chambres tarés à 30 m3/h si mes souvenirs sont bons. Il est possible d'augmenter le débit, mais ils sont équipés de sonde co2. Donc théoriquement il n'est pas idéal de les placer dans une salle de bain par exemple. Le clapet sdb étant équipé d'une sonde d'humidité.

Cliquez pour agrandir...

Merci pour l'info. Notre architecte nous disait qu'il n'était pas nécessaire de placer des extractions dans les chambres, vu que l'appartement n'est pas étanches à l'air. Nous avons 3 chambres : 2 façade arrière isolée, avec châssis à aération et 1 facade avant non isolée, sans aération aux châssis.



J

Joelo

• 24 Avril 2020

• #10

Effectivement, je n'avais pas vu que c'était vous qui revendez les clapets chambre. Par contre si vous n'êtes pas installateur, il me semble que vous n'arriverez pas à faire la mise en route. Il faut télécharger sur internet le programme d'installation, mais seul un technicien peut le faire. Vous vous aurez accès au programme utilisateur.



birdy124

• 24 Avril 2020

• #11

Oui, je comptais faire appel à un installateur pour la mise en route...
Je n'ai pas encore planché sur la question, j'espère que c'est possible.



J

Joelo

• 24 Avril 2020

• #12

Avec votre machine vous avez bien reçu le d'ongle WiFi ? Et les bouchons 125/80?



J

Joelo

• 24 Avril 2020

• #13

Dongle



Nico9999

• 24 Avril 2020

• #14

Je n'avais pas pris le temps de voir plus loin... en effet il est prévu de mettre du 125 partout et le kit en lui-même fourni tout ce qu'il faut pour une bonne installation. Donc, non pas de 80 sauf pour le wc car le taux de CO2, COV, etc sont aussi détectés, vu son prix ce serait idiot de mal l'utiliser...

Pour info, voici ce que contient le kit de base:
Composition du KIT:

• 1 x unité de ventilation Healthbox 3.0
• 1 x kit cuisine (Ø125mm) avec base de grille blanche (66060123)
• 1 x kit salle de bain + WC (Ø125mm)avec base de grille blanche (66060121)
• 1 x kit WC (Ø80mm) avec base de grille blanche (66060122)
• 2 x kits chambre à coucher (Ø125mm) avec base de grille blanche (66060124)
• 1 x Dongle Wi-Fi
• 1 x Câble d'alimentation 230V avec fiche
• 7 x Adaptateur Ø125>Ø80mm
• 1 x Adaptateur d'évacuation Ø150mm
• dimensions sans modules de réglage: L=390 x H=443 x P=200mm
• dimensions avec modules de réglage: L=567 x H=567 x P=200mm



birdy124

• 24 Avril 2020

• #15

J'ai bien reçu les 7 bouchons 125>80 et l'évacuation 125>150. =)
Par contre pas de dongle Wifi mais j'étais au courant, et puis je peux la connecter directement en RJ45 donc cela ne me pose pas de problème..

Par contre il y a quelque chose que j'ai du mal à comprendre... le systeme easyflex qui doit être couplé aux gaines souples 125, fait lui même un diamètre de 140 x 64 mm ce qui d'après Renson équivaut à un diamètre intérieur de 90 mm.. Donc on demande du 125, pour repasser sur du 90 par après..

J'en profite pour lancer une nouvelle question :
Est ce que vous me conseillez d'utiliser, pour les conduits souples au départ de l'unité de ventilation des ACOUDEC (donc isolé acoustiquement) ou les simples ALUDEC suffisent? Sachant que tout se passe pas très loin des chambres. Cela à tendance à faire du bruit?

Si je comprends bien, les conduits souples sont juste là pour le démarrage de l'unité de ventilation?
Pour ma toilette, vu que la VMC serait juste au dessus dans son faux-plafond, je peux joindre le bras souple directement à la grille d'extraction sans passer par du flex?



birdy124

• 24 Avril 2020

• #16

Histoire d'alimenter le sujet et de peut-être aider ceux qui seront dans mon cas et passeront par ici par après :



vmcdfb

• 24 Avril 2020

• #17

bonjour,
c'est très simple, il suffit d’appliquer le recommandations du film "birdy124" et le tour est joué ... pourquoi autant de questions avec une simple flux



birdy124

• 24 Avril 2020

• #18

vmcdfb a dit:

bonjour,
c'est très simple, il suffit d’appliquer le recommandations du film "birdy124" et le tour est joué ... pourquoi autant de questions avec une simple flux

Cliquez pour agrandir...

Cela a beau être simple mais quand c'est la première installation et qu'on ne connait pas, on s'en pose des questions et il vaut mieux être sûr de ce que l'on entreprend
Pour info, j'en ai regardé et cherché des vidéos et je ne sais pas comment ça se fait mais celle que je viens de poster, toute simple en effet, était passée par les mailles du filet.

Mes questions liées au type de conduits souples, acoudec, aludec restent quand même d'application!



vmcdfb

• 24 Avril 2020

• #19

Bonsoir, vous choisissez le moins cher ... en conduits soupes ça n'a pas grand importance



birdy124

• 24 Avril 2020

• #20

L’isolation acoustique n’est pas indispensable? Ça sera dans mes faux plafonds, pas trop loin des chambres.
je n’en ai jamais vu tourner donc je n’ai aucune idée du bruit que cela peu faire.



Dernière édition: 24 Avril 2020
