installer son propre adoucisseur au co2?

  • #141
Super bravo à toi tu n'as rien lâcher

  • #142
Hyper intéressant !
@Tony68600, comment tu t'y prends pour calibrer la quantité de Co2 à injecter ?

Merci :-)

  • #143
demaos a dit:
Bonjour messieurs,

Tout d'abord un grand merci à Tony68600.
Je me suis inscrit sur ce forum uniquement pour ce sujet.
J'était à 2 doigts d'acheter un système tout fait, et tu m'as ouvert les yeux ;).

n'ayant jamais fait de programmation sur Arduino, le code que tu as partagé m'a permis de me lancer. Il a depuis énormément changé. Je ne suis même pas sur d'avoir encore une ligne en commun.

j'ai mis en route l'anti-calcaire depuis 2 jours et cela semble fonctionner correctement.
Contrairement à toi il est basé sur un ESP8266 pour être connecté et piloté entièrement depuis une domotique sur home assistant. Cela me permet aussi du coup d'avoir la remonté du compteur d'eau ainsi qu'une alarme en cas de manque de gaz (pour l'alarme ce n'est pas encore terminé).
Je vais laisser tourner un petit peu de temps quand même pour voir si cela est stable avant de partager le code et ma liste de course.

Il me restera à faire un PCB propre car pour l'instant cela tourne sur une breakboard afin de valider et trouver les bons composants. j'essayerais de faire un boitier en impression 3D pour aller avec.

Encore merci Tony
Cliquez pour agrandir...
Salut demaos !
Petite question, sur quel principe est-ce que tu détecte l'alarme de manque de gaz ? Avec un manomètre ?
Merci !

  • #144

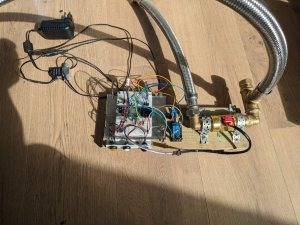

Première version du proto testée ce WE, ça semble fonctionnel, j'ai réussi à stabiliser vers un pH vers 7 :) J'ai juste installé une autre electrovanne finalement.
Basé sur un ESP32 avec un écran et des boutons pour le réglage... Version non-connectée pour l'instant, on verra plus tard pour ça .. :)



Malgré les avis négatifs sur ce capteur de débit j'hésite à changer pour l'instant... Ca a l'air de fonctionner. Quelqu'un l'a utilisé sur du moyen-long terme ? Un retour d'expérience là dessus ? Tony j'ai vu que tu l'utilisais dans ta dernière version ou c'est juste pour du prototypage ?

  • #145

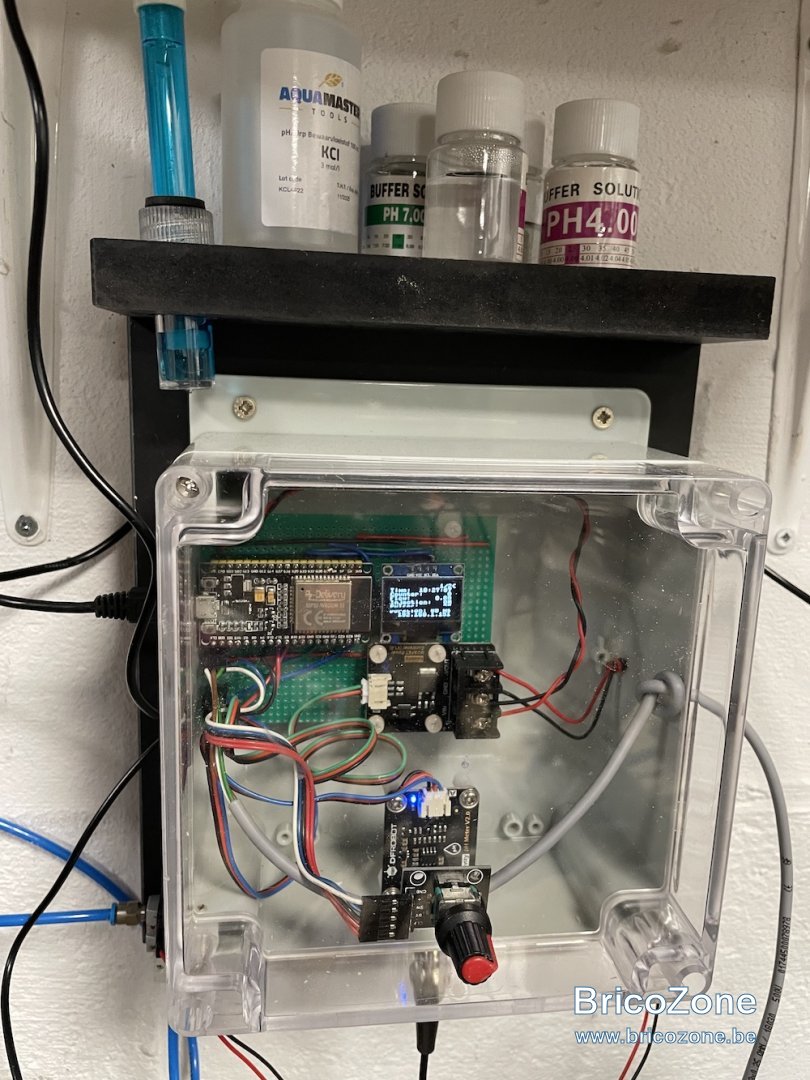

Salut,
Voici ma version... je me suis basé sur un ESP32 avec un écran et un encodeur rotatif pour gérer la navigation dans les différents menus. J'y ai ajouté une sonde de PH "semi-pro" pour faire mes mesures directement via les menus.

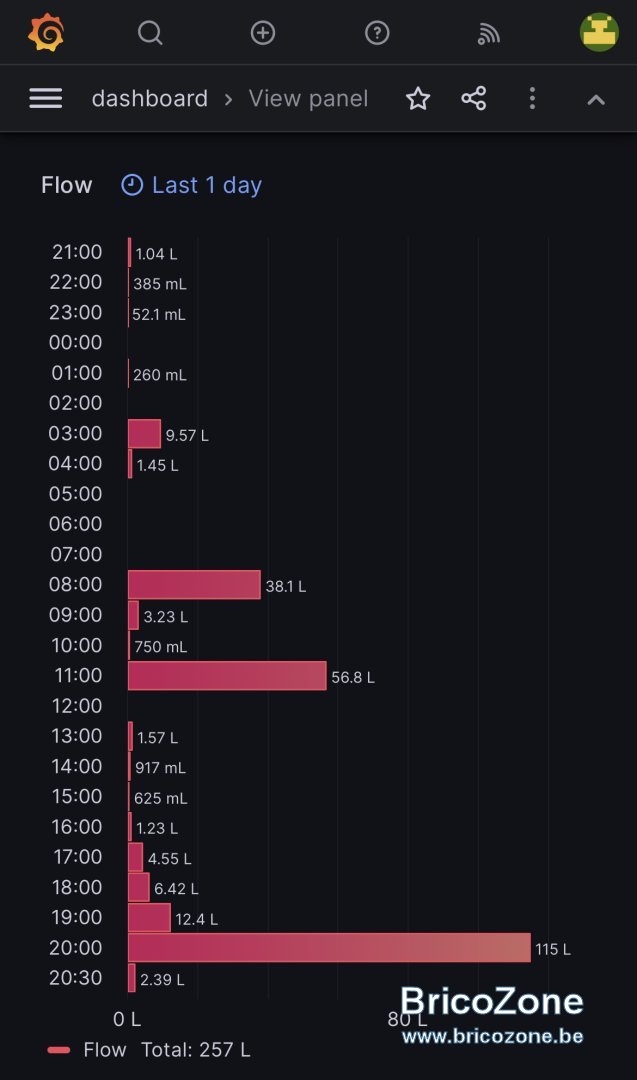

J'en ai profité aussi pour stocker ma consommation d'eau chaque minute (MQTT -> InfluxDB Cloud) et j'utilise Grafana Cloud pour afficher celle-ci en faisant des agrégations par heure/par jour principalement.

C'est pas aussi joli qu'un PCB ;) mais je ne prévois pas d'en faire d'autres. Merci à Tony pour ses indications.




  • #146
golo a dit:
Salut,
Voici ma version... je me suis basé sur un ESP32 avec un écran et un encodeur rotatif pour gérer la navigation dans les différents menus. J'y ai ajouté une sonde de PH "semi-pro" pour faire mes mesures directement via les menus.
J'en ai profité aussi pour stocker ma consommation d'eau chaque minute (MQTT -> InfluxDB Cloud) et j'utilise Grafana Cloud pour afficher celle-ci en faisant des agrégations par heure/par jour principalement.

C'est pas aussi joli qu'un PCB ;) mais je ne prévois pas d'en faire d'autres. Merci à Tony pour ses indications.
Cliquez pour agrandir...
Sympa ! :-)
La sonde de PH dont du parle, à quelle point elle est réactive ? J'imagine que la lecture n'est pas plus rapide qu'un testeur classique ?
Tu utilise quel type de compteur à impulsion ?

  • #147
Je suppose que c'est la même chose pour ce qui est de la réactivité... Mon programme prend une mesure toutes les secondes puis prend le point médian de ces mesures et répète cette opération. Les solutions me permettent d'étalonner les points PH 4 et PH 7.

Pour le compteur, c'est celui-ci: https://www.amazon.fr/Débitmètre-sortie-dimpulsion-Compteur-Générateur/dp/B00EX5BEDA/ref=sr_1_11?__mk_fr_FR=ÅMÅŽÕÑ&crid=1NRBIYTC9PDBI&keywords=systeme-sh&qid=1692972131&sprefix=systeme-sh,aps,234&sr=8-11

  • #148
golo a dit:
Je suppose que c'est la même chose pour ce qui est de la réactivité... Mon programme prend une mesure toutes les secondes puis prend le point médian de ces mesures et répète cette opération. Les solutions me permettent d'étalonner les points PH 4 et PH 7.

Pour le compteur, c'est celui-ci: https://www.amazon.fr/Débitmètre-sortie-dimpulsion-Compteur-Générateur/dp/B00EX5BEDA/ref=sr_1_11?__mk_fr_FR=ÅMÅŽÕÑ&crid=1NRBIYTC9PDBI&keywords=systeme-sh&qid=1692972131&sprefix=systeme-sh,aps,234&sr=8-11
Cliquez pour agrandir...

Ok je vois pour le pH ;-) Tu peux partager le modèle que je vois à quoi ça ressemble ?
Il a l'air pas mal le compteur. Par contre je vois que c'est du DN15 :confused: J'aurais cru du DN20. Tu n'as pas de problème de débit ?

  • #150
Ok top merci pour ton retour. C'est peut-être un erreur de description :-)

  • #151

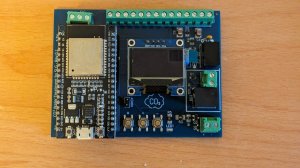

PCB reçu :-) Test à blanc au multimètre semble OK.. A voir en situation réelle !


  • #153
tparvais a dit:
ca à l'air top. penses-tu mettre les plans sur un github (PCB layout + schéma) ? code source ?
Cliquez pour agrandir...
D'abord tout bien valider :-)

@golo, le compteur à impulsion system-sh fonctionne avec le 3.3v de l'ESP32 ? Ca parle de d'entrée 5V...
A moins que tu l'alimente en 5V et que tu réduis la tension de l'impulsion avant de l'envoyer à la GPIO ?

  • #154
gslongo a dit:
D'abord tout bien valider :)

@golo, le compteur à impulsion system-sh fonctionne avec le 3.3v de l'ESP32 ? Ca parle de d'entrée 5V...
A moins que tu l'alimente en 5V et que tu réduis la tension de l'impulsion avant de l'envoyer à la GPIO ?
Cliquez pour agrandir...

J'ai utilisé directement le 3v3 sans rien d'autre (mais c'est vrai que la "spec" parle de 5V). Je n'ai pas détecté de soucis en plusieurs mois du moins.

  • #155
golo a dit:
J'ai utilisé directement le 3v3 sans rien d'autre (mais c'est vrai que la "spec" parle de 5V). Je n'ai pas détecté de soucis en plusieurs mois du moins.
Cliquez pour agrandir...
Yes j'ai eu confirmation du fabricant entre temps
Par contre c'est bien du DN15 d'après le fabricant. Ce qui est bizarre et non standard car cela devrait être du DN20 pour in filetage 3/4. DN15 étant le standard pour du 1/2" ... Chelou :confused:

  • #156
Bonjours à tous, jaimerai savoir comment est-il possible de contacter AlinoisJ ou Tony68600 car j'ai des questions d'ordre techniques, j'ai essayé les messages privés mais ça n'a pas l'air de fonctionner ?

  • #157
Tu cliques sur leurs avatar et tu fais un message
Perso;)

  • #159
@gslongo bonjour monsieur, j'aimerai bien reproduire votre création chez moi, si vous avez le temps de publier un tuto pour y arriver.

Bien à vous,

  • #160
Attention qu’une sonde de pH se calibre très régulièrement, et que sa durée de vie est relativement courte (grand max 2ans). Ce sont des coûts à intégrer.
