interupteur bipolaire + lampe témoin + detecteur de mouvement

Dans le forum Electricité générale - par Frans007 le 24 Septembre 2019

  1. Frans007

    Frans007 44 ans, Hainaut

    Bonjour,
    ,
    Mon eclairage exterieur est actuellement commandé par un detecteur de mouvement et un interupteur unipolaire (soit l'allumage est forcé, soit il est activé par le detecteur).

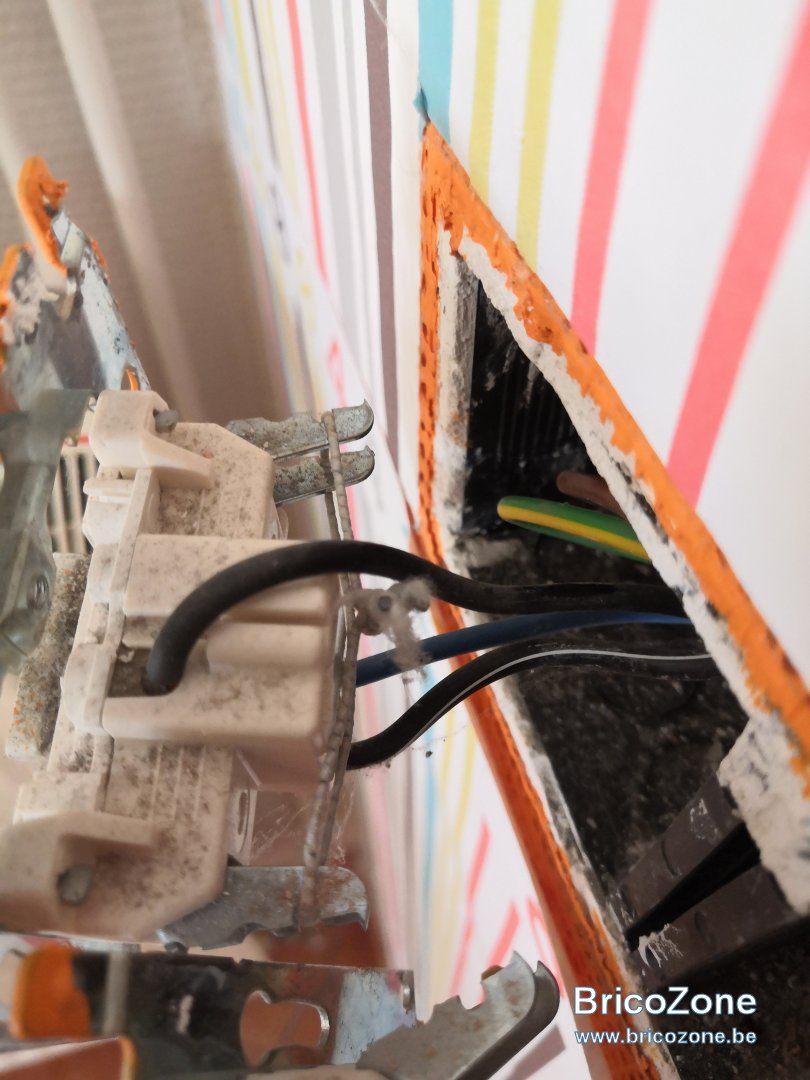

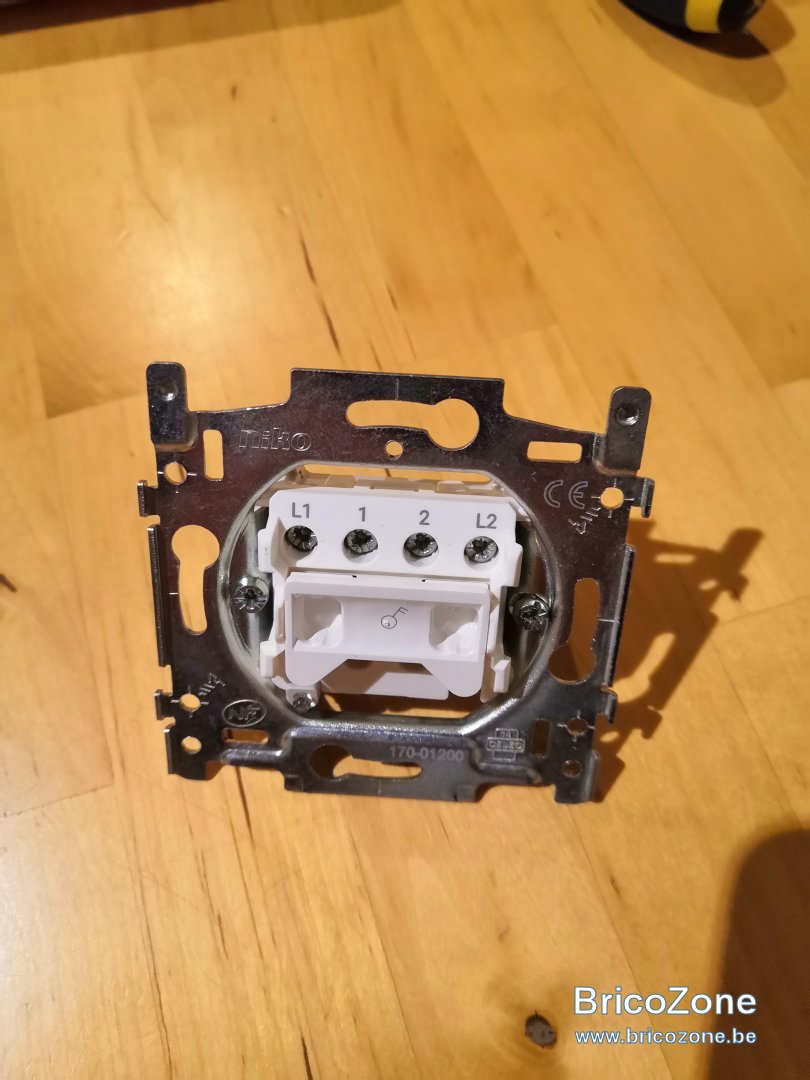

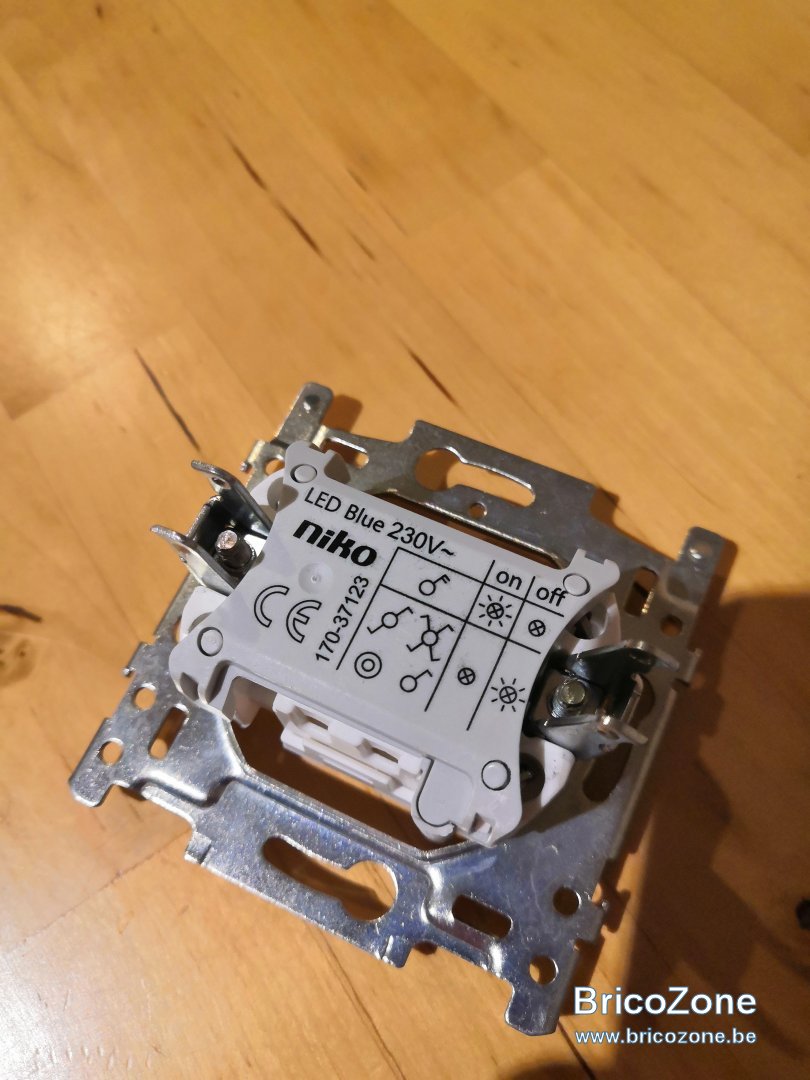

    Je voudrais remplacer cet interupteur par un interupteur avec lampe temoin. J ai acheté un interupteur bipolaire avec 4 possibilités de branchement . Sur l ancien interupteur il y a 3 fils qui sont branchés (voir photo ) et cela fonctionne bien. Mais qd je branche sur le bipolaire, le bleu sur L1 et les 2 noirs à côté, soit ca eteint tout et le detecteur ne fonctionne plus ou soit ca fonctionne en detection seuleument.Pas possible de forcer l eclairage. Je voudrais juste le même que l ancien mais juste avec un temoin lumineux. Devrais-je prendre un interupteur unipolaire ? Enfin, je ne sais que faire ? Ps:j ai un fil brun et jaune-vert qui sortent du blochet mais qui ne sont pas branchés. Merci pour votre aide car je ne comprends pas gd chose.


    Frans007 , 24 Septembre 2019
    #1
  2. flashman

    flashman Liège

    Déjà, ce n'était pas plutôt un va et vient ?

    Pour mettre un témoin, il faut un relai... sinon, la loupiotte s'allumera quand on forcera, mais, aussi quand le détecteur allume la lampe (vous ne sauriez pas si vous avez forcé l'allumage ou si c'est le détecteur qui l'a allumé).
    De +, ça ne risque pas de fonctionner ainsi avec un bipolaire.
    Il faut un neutre pour la loupiotte et savoir quel fil sert à quoi (il n'y a sûrement pas assez de fils vu que le bleu est déjà utilisé pour quelque chose qui ne devrait pas).

    Il faut aussi avoir le bon témoin (avec 2 fils).

    Le plus simple est de retenir la position ou mettre un système de marquage.

    Sinon, il faut analyser l'installation et installer un relai.

    Dernière édition: 24 Septembre 2019
    flashman , 24 Septembre 2019
    #2
  3. Frans007

    Frans007 44 ans, Hainaut

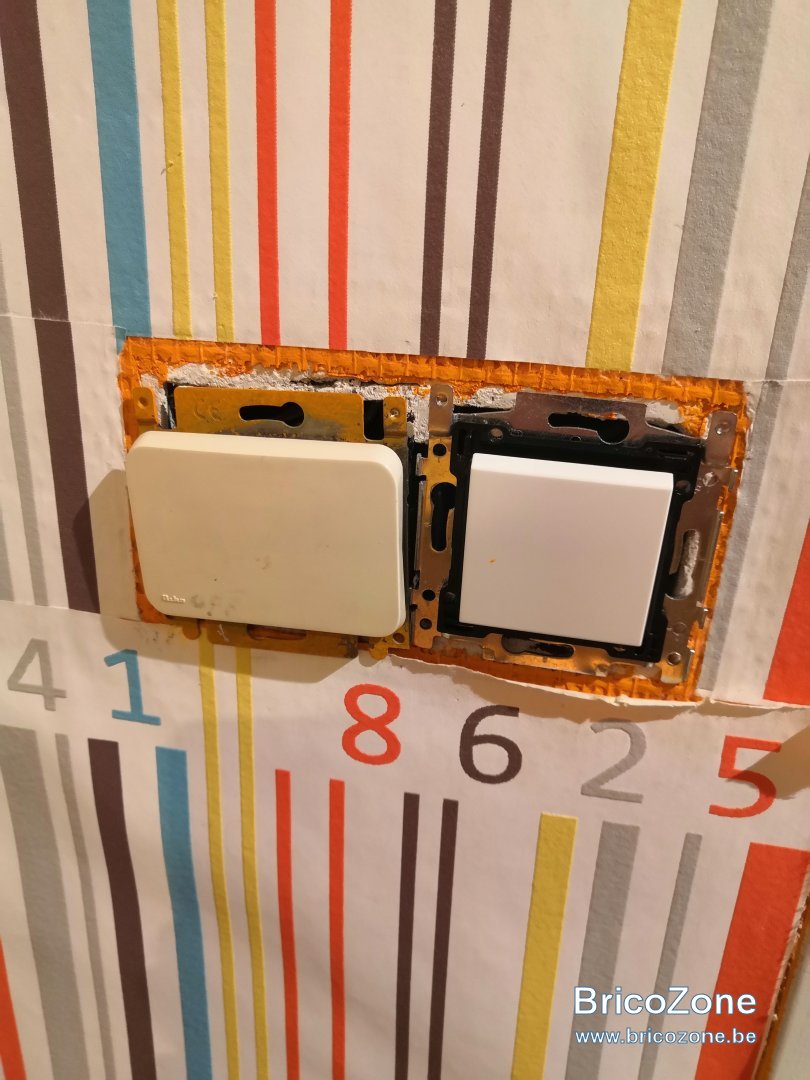

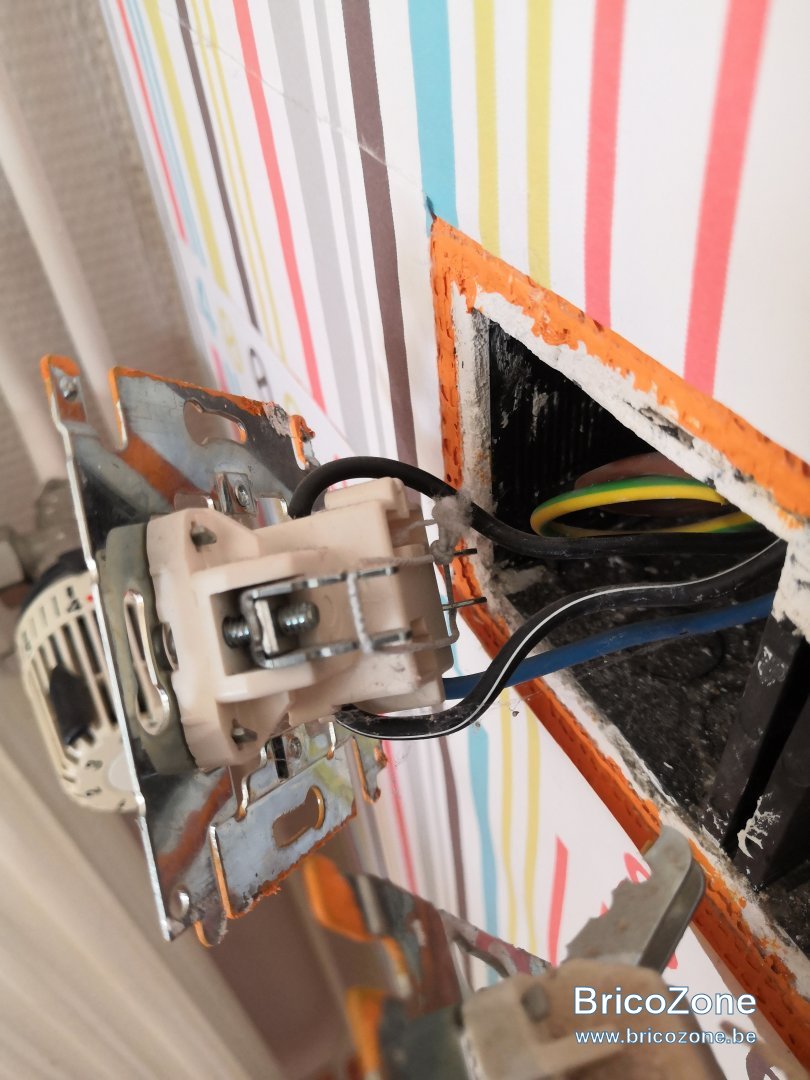

    Merci pour votre réponse. Ah ça serait un va et vient ? Je vous avoue que je ne sais même pas comment le savoir. Je crois que je ne vais pas mettre de relais, ça sera compliqué pour moi. Par contre si la loupiotte s allume aussi en detection ca ne me dérange pas trop. J ai une loupiotte avec des petits ressorts, ce n est pas bon ?Photo1. Sinon, si je veux un nouvel interrupteur simple sans temoin, que dois-je prendre ? Car pour l instant j ai un vieux et un nouveau l un à côté de l autre donc je dois changer le vieux. Photo 2. Merci



    Frans007 , 24 Septembre 2019
    #3
  4. flashman

    flashman Liège

    Un va et vient a 3 bornes.


    Il faut analyser pour voir ce qui est possible. Regarder ou vont les fils et à quoi ils servent.

    Il faut un neutre pour la loupiotte qui n'est certainement pas là pour l'instant (en tout cas, il n'est pas sur l'interrupteur, ça, c'est sûr).

    flashman , 24 Septembre 2019
    #4
  5. Frans007

    Frans007 44 ans, Hainaut

    Pardonnez mon ignorance mais sur le vieil interrupteur le fil bleu va dans le trou le plus profond donc j ai cru que c etait L1(ce n est pas marqué dessus)? Sur le nouvel interupteur j ai donc tenter de mettre le fil bleu sur L1 et les deux noirs sur 1 et 2. Ca allumait la lampe en detection avec le temoin aussi allumé ou ça coupait tout. Enfin bref si je veux un interupteur sans temoin je devrais donc prendre un va et vient 3 bornes(mais je n ai qu un interrupteur pour cette lampe avec detecteur, c est qd même va et vient ?) merci



    Frans007 , 24 Septembre 2019
    #5
  6. flashman

    flashman Liège

    Brancher le bleu et un noir, ensemble, sur L1, et, l'autre noir sur 1.


    Si ça ne fait pas ce qu'il faut, inverser les 2 noirs.


    Mais, normalement, c'est la phase (le brun) qui doit être coupé... Il faudrait faire vérifier ça par quelqu'un de compétent.

    flashman , 24 Septembre 2019
    #6
  7. Frans007

    Frans007 44 ans, Hainaut

    Merci pour réponse, je testerai ça. Et je vous dirai si cela a fonctionné

    Frans007 , 25 Septembre 2019
    #7
  8. omega.067

    omega.067 70 ans, Hainaut

    hello
    si la plaque de recouvrement est une plaque double horizontale, il faudra remplacer aussi l'autre interrupteur, et placer une nouvelle plaque de recouvrement horizontale, car se sont deux séries différentes
    Michel

    omega.067 , 25 Septembre 2019
    #8
