- #21
Effectivement "kenny82", en bas c'est le retour du circuit 2, du coup je ne vois pas l'alimentation du circuit 2.
manque de puissance chauffage chaudière vaillant ecotec
- #22
C est un collecteur ou aller et retour sont l un dans l autre en concentrique
- #23

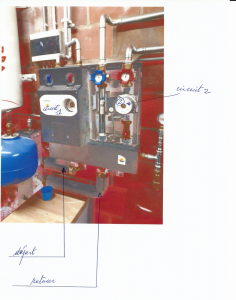

Sur base des premières photos, j'ai annoté le départ (venant du casse-pression vertical et alimentant le collecteur horizontal) ainsi que le retour (retournant du collecteur au casse-pression)
Demain soir d'autres photos
Demain soir d'autres photos
- #24
- #25
https://www.tbs-international.fr/fr...pe-HV-70-DN25-1-x-DN32-1¼-avec-isolation.html
Si c est celui la il y a un probleme
Si c est celui la il y a un probleme
- #26

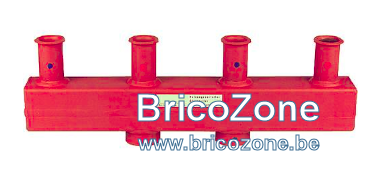

https://www.tbs-international.fr/fr...rtie-de-groupe-embout-bride-ovale-DN25-1.html
Celui la est croisé par contre
Celui la est croisé par contre
- #27
J'en saurai plus lundi, mais je pense que c'est un "croisé".
Ce répartiteur et les 2 kits avec les circulateurs ont exactement la même dimension, la frigolithe qui englobe ces éléments a la même couleur et structure.
Je pense que tout l'ensemble fait partie d'un kit et doit être adapté à cette configuration. Mais bon, j'attends lundi.
Ce répartiteur et les 2 kits avec les circulateurs ont exactement la même dimension, la frigolithe qui englobe ces éléments a la même couleur et structure.
Je pense que tout l'ensemble fait partie d'un kit et doit être adapté à cette configuration. Mais bon, j'attends lundi.
- #28
Oui mais si dessous il fallait croiser
A voir si il est noté un truc ou pas sur les raccords
A voir si il est noté un truc ou pas sur les raccords
- #29
Donc le retour est susceptible de refroidir l'aller?
- #30
Au-dessus, de gauche à droite: bleu/rouge puis bleu/rouge ce qui correspondrait bien à ma configuration sur le terrain.
Pour le dessous le rouge et bleu sont inversés, donc de la gauche vers la droite, rouge/bleu.
Ce qui aussi correspond à ma tuyauterie, le départ venant du casse se trouve bien à gauche.
J'ouvre la frigolithe et je photographie l'intérieur dudit répartiteur
- #31
Voici 2 photos
la première concerne la vanne en dessous de chaque circulateur, hélas je ne vois pas de clapet qui aurait pu expliquer le manque de puissance.
La seconde concerne le répartiteur qui correspond bien à celui envoyé par kenny et que j'ai repris dans mon précédent mail.
la première concerne la vanne en dessous de chaque circulateur, hélas je ne vois pas de clapet qui aurait pu expliquer le manque de puissance.
La seconde concerne le répartiteur qui correspond bien à celui envoyé par kenny et que j'ai repris dans mon précédent mail.
- #32
Il y a bien un « A » et un « Z » c est louche quand meme
- #33
Bonsoir kenny
Je vois bien la lettre A; mais Quid de la lettre Z?
Je vois bien la lettre A; mais Quid de la lettre Z?
- #34
Sur le corps en bronze de la vanne
Dsl
Juste sous l ecrou en haut
Dsl
Juste sous l ecrou en haut
- #35
J'irai voir si sur le circuit 1, la vanne porte aussi la lettre Z.
Vanne DSL, que veut dire DSL?
Vanne DSL, que veut dire DSL?
- #36
La vanne Z aurait une configuration spécifique ?
Y aurait-il une erreur lors de l'installation?
Le bloc circuit 1 aurait-il dū se trouver à la place du bloc circuit 2.
L'installateur aurait-il inversé ces 2 blocs?
Y aurait-il une erreur lors de l'installation?
Le bloc circuit 1 aurait-il dū se trouver à la place du bloc circuit 2.
L'installateur aurait-il inversé ces 2 blocs?
- #37
Bonjour,
Je reviens sur ce poste num 16
"
Cette prise sur le coté pour le vase m'étonne vraiment.
Je me demande s'il ne s'agit pas d'un collecteur "ouvert"
Soit une 2ème bouteille casse pression."
Sur la photo de ce collecteur,
Ici, en A, soit on laisse le bouchon 1 et 2 en position et le collecteur est fermé ( à flux séparé) soit on les dévisse et le collecteur devient une bouteille casse pression.
Je continue de croire qu'il faut explorer cette piste
Je reviens sur ce poste num 16
"
Cette prise sur le coté pour le vase m'étonne vraiment.
Je me demande s'il ne s'agit pas d'un collecteur "ouvert"
Soit une 2ème bouteille casse pression."
Sur la photo de ce collecteur,
Ici, en A, soit on laisse le bouchon 1 et 2 en position et le collecteur est fermé ( à flux séparé) soit on les dévisse et le collecteur devient une bouteille casse pression.
Je continue de croire qu'il faut explorer cette piste
- #38
C est possible mais cela aurait demandé une intervention des le debut
Sauf si le dit bouchon est a probleme apres coup
Sauf si le dit bouchon est a probleme apres coup
- #39
Je vous transmets 3 photos

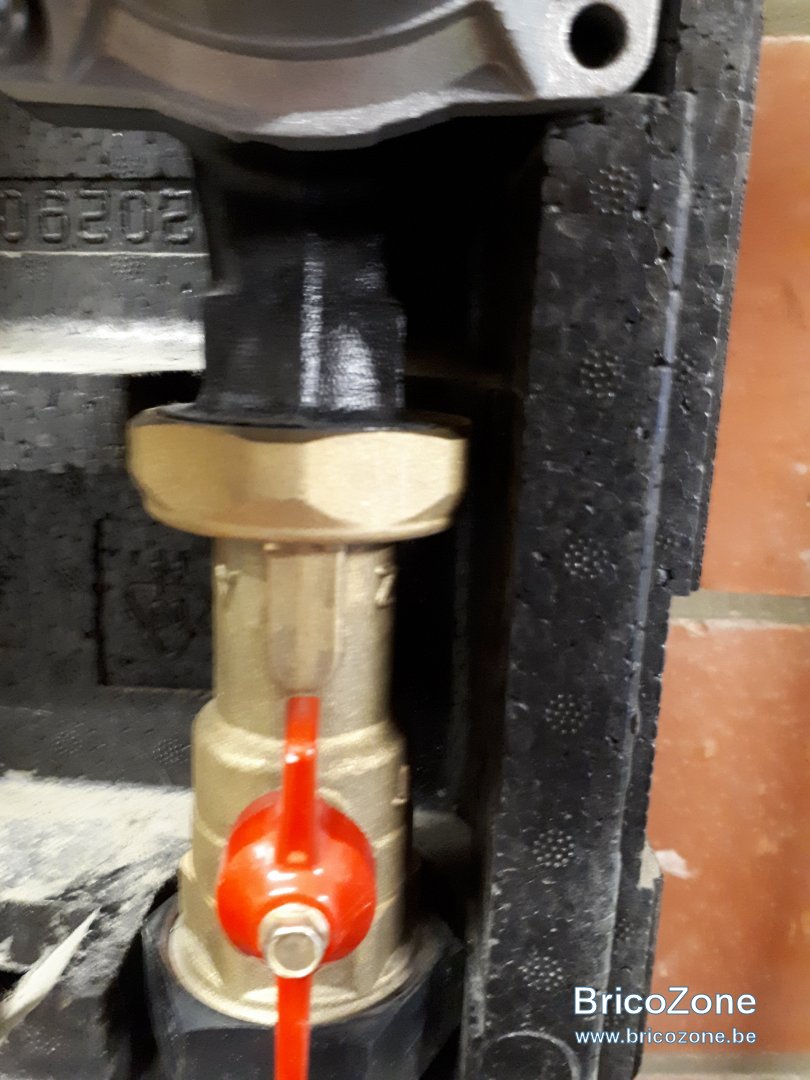

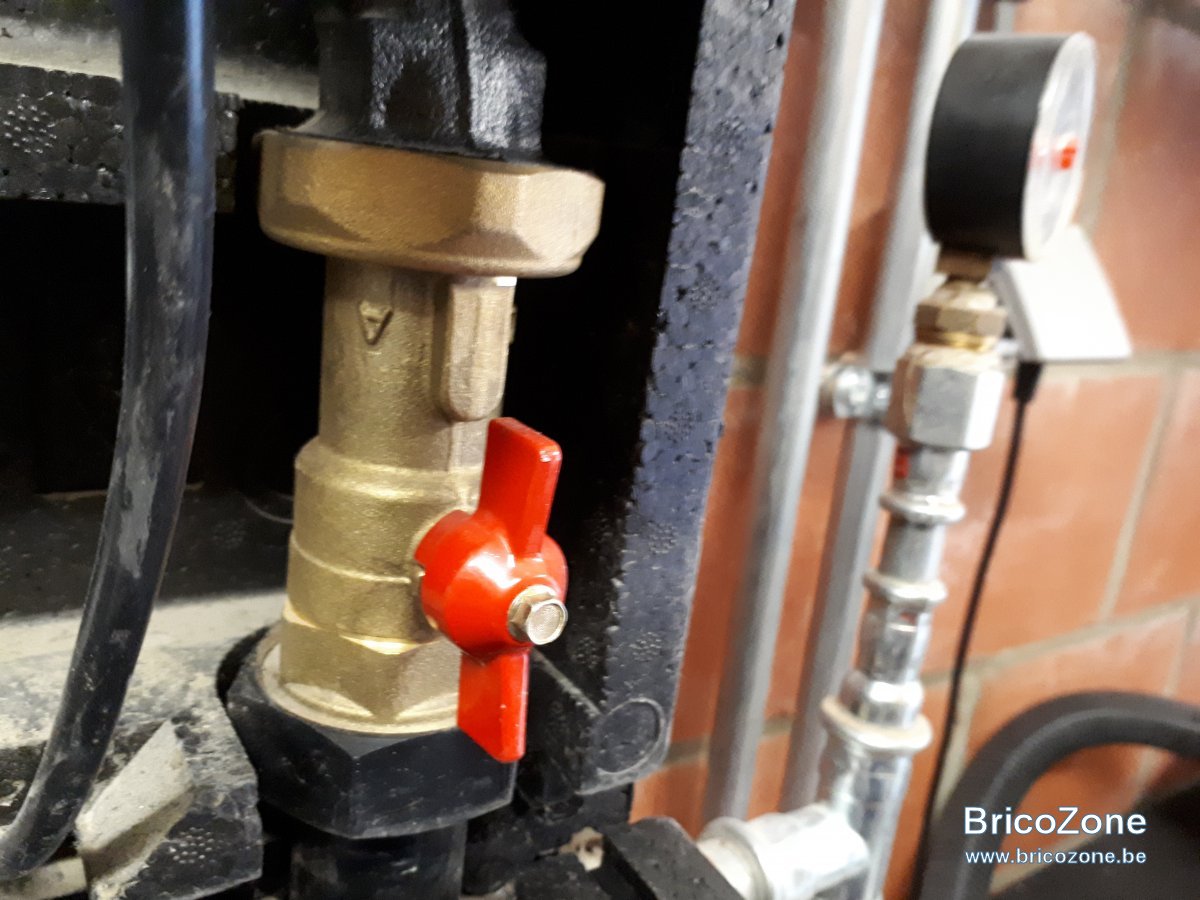

La 1ère montre que la vanne en dessous du circulateur (même type de vanne sur circuit 1 ou 2) porte à droite la lettre Z et à gauche la lettre A

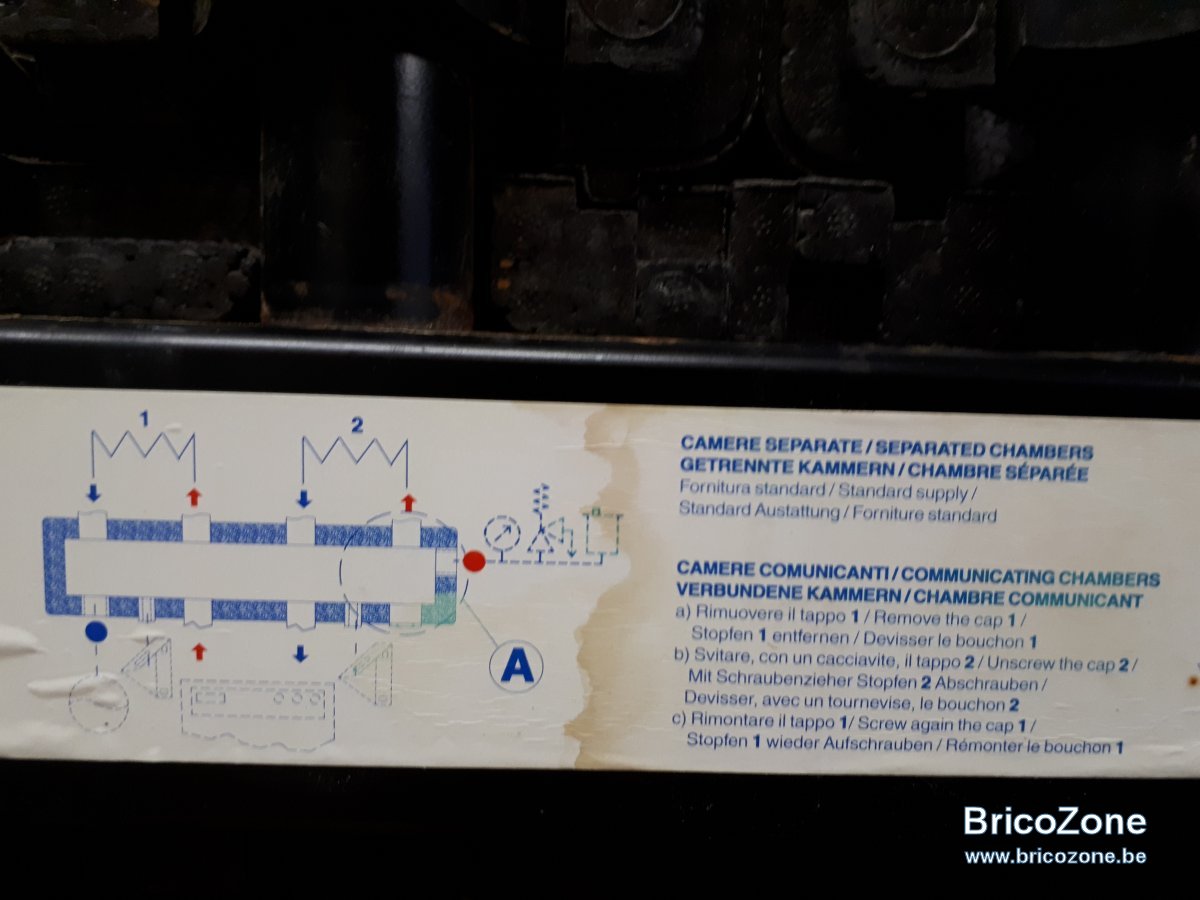

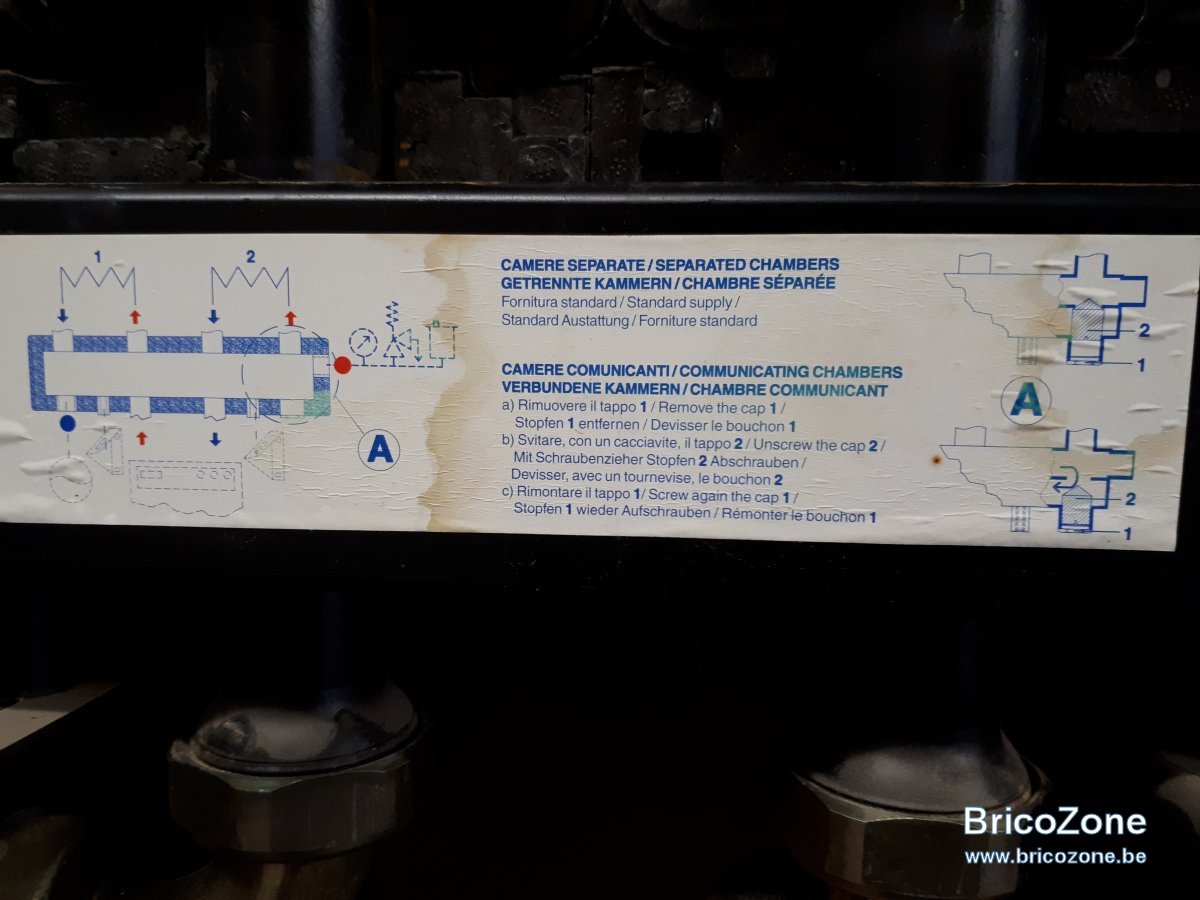

La seconde photo montre tout le texte collé sur le collecteur.
J'ai pensé que le bouchon 2 n'était pas totalement ouvert et freinait le débit circuit 2.
Hélas, après avoir purgé, puis oté le bouchon 1, le bouchon 2 n'est même plus là. Donc totalement ouvert. Ce n'est donc pas ce bouchon qui freine le débit circulateur 2 puisqu'il n'est plus là.

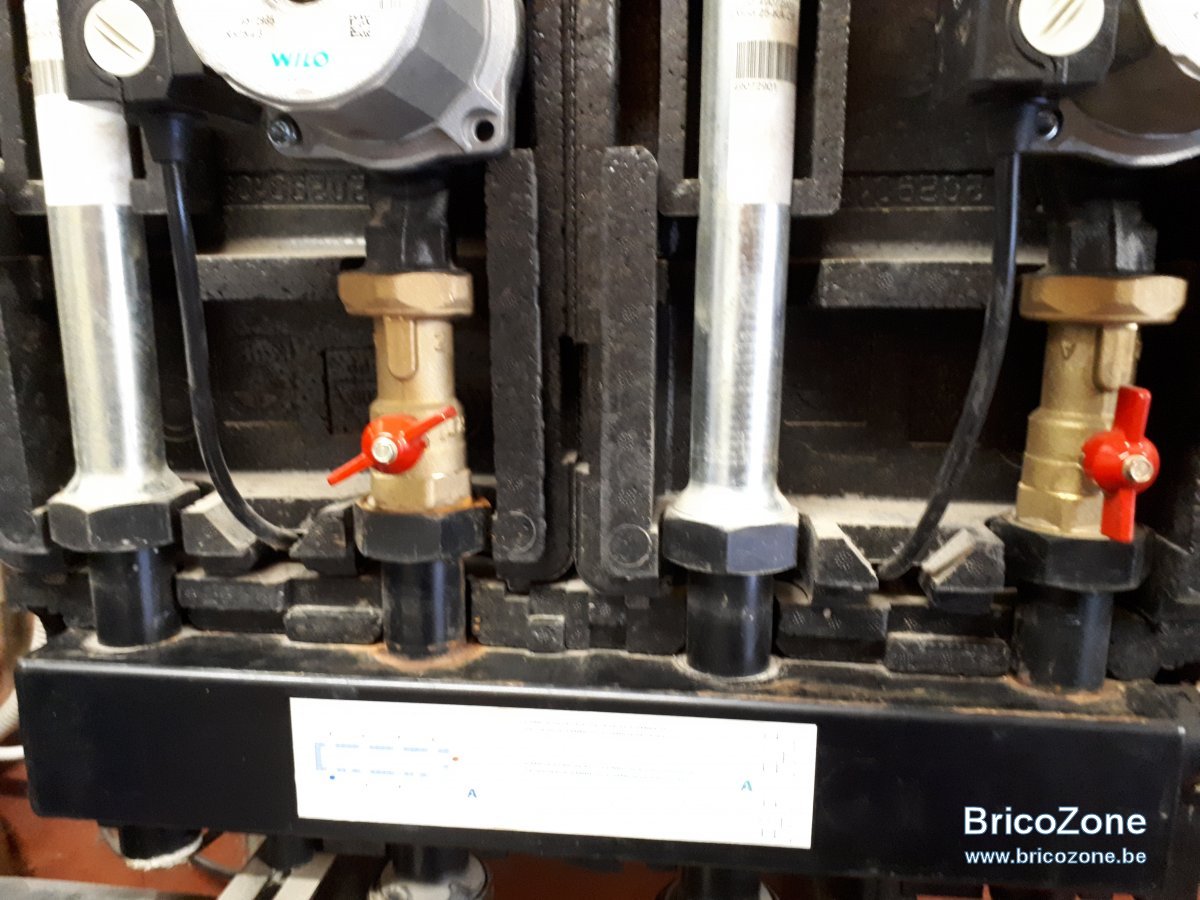

La troisième photo montre que pour freiner le circuit 1 afin de tenter de donner un peu plus de punch au circuit 2, la vanne papillon sous circuit 1 est à 30° et circulateur 1 sur vitesse 1,tandis que coté 2, la vanne est ouverte 90° et vitesse maxi 3.
Malgré cela, on peut difficilement tenir la main sur la sortie circulateur 1, tandis que sortie circulateur 2, bien en deça, on ne risque pas de se brûler.
La 1ère montre que la vanne en dessous du circulateur (même type de vanne sur circuit 1 ou 2) porte à droite la lettre Z et à gauche la lettre A
La seconde photo montre tout le texte collé sur le collecteur.
J'ai pensé que le bouchon 2 n'était pas totalement ouvert et freinait le débit circuit 2.
Hélas, après avoir purgé, puis oté le bouchon 1, le bouchon 2 n'est même plus là. Donc totalement ouvert. Ce n'est donc pas ce bouchon qui freine le débit circulateur 2 puisqu'il n'est plus là.
La troisième photo montre que pour freiner le circuit 1 afin de tenter de donner un peu plus de punch au circuit 2, la vanne papillon sous circuit 1 est à 30° et circulateur 1 sur vitesse 1,tandis que coté 2, la vanne est ouverte 90° et vitesse maxi 3.
Malgré cela, on peut difficilement tenir la main sur la sortie circulateur 1, tandis que sortie circulateur 2, bien en deça, on ne risque pas de se brûler.
- #40
Je me doute que le problème se situe au niveau de ce collecteur. Mais quoi. Inverser circ 1 et 2. On va déplacer le problème.
Supprimer ce collecteur,comment brancher les 2 circulateur directement à la sortie du casse-pression? Mes compétences sont basiques.
Supprimer ce collecteur,comment brancher les 2 circulateur directement à la sortie du casse-pression? Mes compétences sont basiques.
