mise conformité maison de ma fille

C

Christianl

• 12 Août 2022

• #1

Bonjour,

Ma fille a achetée une maison dont l'installation électrique n'est plus conforme. Elle a prévu d'agrandir cette maison, ce qui est une autre "bonne" raison pour adapter l'installation.

Je vais donc essayer de récupérer certain circuits (surtout éclairage) et partir sur du neuf pour le reste.

La première étape, c'est les coffrets. Il y a actuellement 4 coffrets différents que je vais remplacer car plus conforme et pour simplifier.

Je voudrais remplacer le coffret qui se trouve près du compteur par un nouveau (coffret principal).
Mais avant de penser au nouveau coffret, la première étape est de définir le raccordement

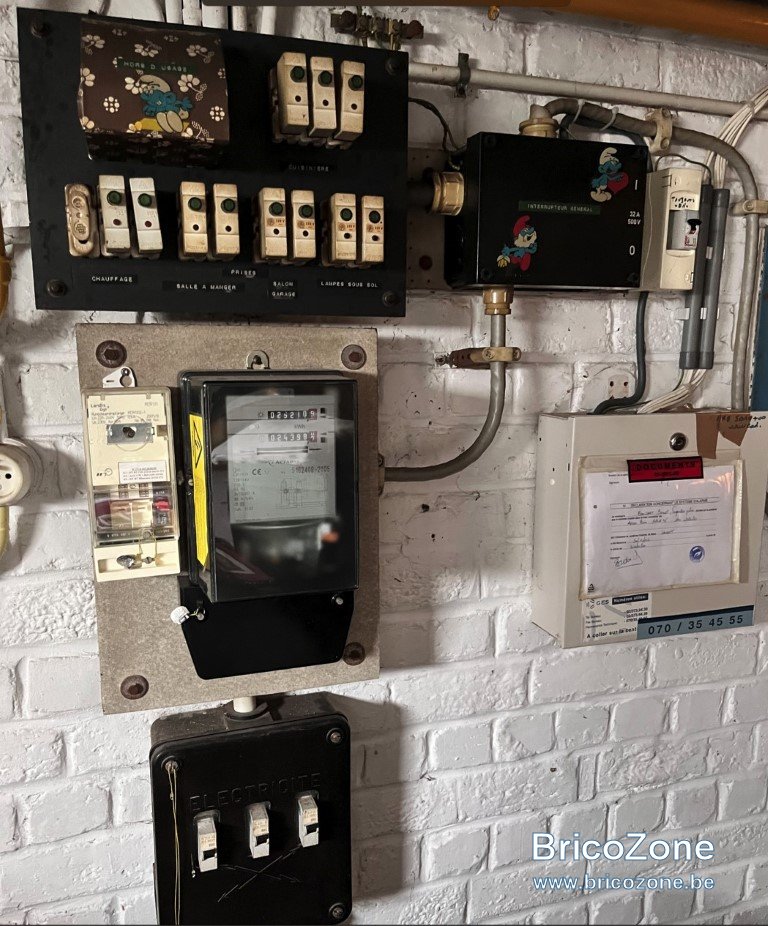

Voici une photo de l'existant:

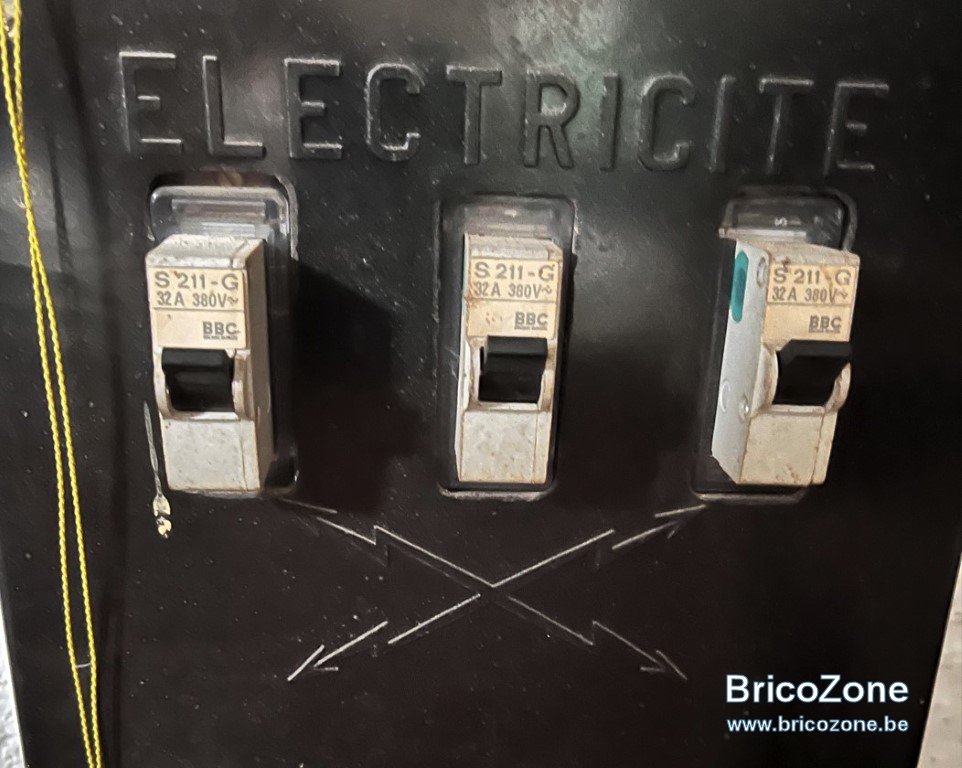

Je vois 32A 380V sur les 3 disjoncteurs.
De cette boite, sort un câble avec trois fils qui sont raccorder à l'interrupteur général de l'installation existante.
Quand je mesure la tension entre ces ces fils, j'ai une tension de 230V.

Si je m'en tient à l'installation existante, j'ai du 3 x 230V sans neutre (que trois fils...)
Mais les disjoncteurs m'indique du triphasé en 380V qui devrait me donner du 230v entre une phase et un neutre.... mais je n'ai pas de neutre...
Suis perdu

Quelqu'un pourrait me dire quelle est mon installation?
Merci pour votre aide.



BG1000

• 12 Août 2022

• #2

voir la facture/grd pour le type de distribution
Mesurer la tension entre chaque pole et la terre
Les fabricant ne vont pas fabriquer des disjoncteur pour chaque tension ils prennent le max



C

Christianl

• 12 Août 2022

• #3

Bonsoir BG1000, la maison n'est plus habitée depuis belle lurette et on a jamais eu de facture (l'achat date de moins d'un mois...)
Entre les trois files et la terre = 130V

Merci



dd1

• 12 Août 2022

• #4

Christianl a dit:

Bonjour,

Ma fille a achetée une maison dont l'installation électrique n'est plus conforme. Elle a prévu d'agrandir cette maison, ce qui est une autre "bonne" raison pour adapter l'installation.

Je vais donc essayer de récupérer certain circuits (surtout éclairage) et partir sur du neuf pour le reste.

La première étape, c'est les coffrets. Il y a actuellement 4 coffrets différents que je vais remplacer car plus conforme et pour simplifier.

Je voudrais remplacer le coffret qui se trouve près du compteur par un nouveau (coffret principal).
Mais avant de penser au nouveau coffret, la première étape est de définir le raccordement

Voici une photo de l'existant:

Voir la pièce jointe 120905 Voir la pièce jointe 120906




Je vois 32A 380V sur les 3 disjoncteurs.
De cette boite, sort un câble avec trois fils qui sont raccorder à l'interrupteur général de l'installation existante.
Quand je mesure la tension entre ces ces fils, j'ai une tension de 230V.

Si je m'en tient à l'installation existante, j'ai du 3 x 230V sans neutre (que trois fils...)
Mais les disjoncteurs m'indique du triphasé en 380V qui devrait me donner du 230v entre une phase et un neutre.... mais je n'ai pas de neutre...
Suis perdu

Quelqu'un pourrait me dire quelle est mon installation?
Merci pour votre aide.

Cliquez pour agrandir...

c' est un réseau 3 X 220V



BG1000

• 12 Août 2022

• #5

donc 12,8kW de dispo en 3x230V
C'est pas mal
Voir les tarifs du grd pour remplacer le câble compteur coffret
Ou bien remplacer le boitier noir par un mini coffret avec un différentiel et un disjoncteur pour aller vers un nouveau coffret



BG1000

• 12 Août 2022

• #6

Le coffret à la droite du compteur c'est quoi?
On dirait des vob apparent



C

Christianl

• 12 Août 2022

• #7

C'est l'alarme
Le problème est que le câble "qui sort du compteur" n'est pas conforme (c'est du 6mm2)à il faut du 10mm2 non?



dd1

• 12 Août 2022

• #8

BG1000 a dit:

Le coffret à la droite du compteur c'est quoi?
On dirait des vob apparent

Cliquez pour agrandir...

GES c'est une alarme



C

Christianl

• 12 Août 2022

• #9

Le problème est que le câble "qui sort du compteur" n'est pas conforme (c'est du 6mm2)à il faut du 10mm2 non?



BG1000

• 12 Août 2022

• #10

ou est le problème? C'est le distributeur qui a fait le raccordement 6mm2 c'est bon pour du 40A...



C

Christianl

• 12 Août 2022

• #11

Le problème c'est qu'il faut être conforme au RGIE pour la sécurité, les assurances..... et en plus faut refaire la certification.

Puisque leur câble n'est plus conforme et que je fourni le nouveau, faut payer pour le remplacer ?



Cory

• 12 Août 2022

• #12

Tel quel l'installation est conforme pour l'époque à laquelle elle à été conçue.
Je confirme un simple et banal réseaux 3x230V 32Am.
Si vous voulez remplacer le câble entre le compteur et le différentiel de 300mAm (obligatoire, comme le différentiel de 30Am pour les pièces d'eau) c'est bien sûr à vous de le payer.
En plus vous payerez pour le raccordement au compteur, comme les plans, schémas et réception par un organisme agréé.
Rappel, strictement interdit d'intervenir dans le compteur et/ou de couper les plombs.Mais pour commencer je demanderais le passage d'un technicien ou l'avis de votre GDR qui risque de vous imposer un coffret 25S60 ou 25D60.



C

Christianl

• 12 Août 2022

• #13

Je comprends le principe.
Mais puis-je avoir une certification, une installation conforme avec ce câble? Sinon pas le choix....

Mille merci à tous pour votre aide.



Cory

• 13 Août 2022

• #14

Comme vous remplacez tout ce n'est pas 1 mètre de XVB4x10² qui vont vois ruiner.



C

Christianl

• 13 Août 2022

• #15

Je n'ai pas lu complètement la réponse de Cory
Je vais de toute façon installer un nouveau coffret avec le matériel ad-hoc (differentiels, ....) mais j'essaie de réduire les couts pour ma fille (et le nouveau câble est en effet marginal), .mais je n'ai aucune idée du cout de l'intervention de mon GDR pour faire le branchement du nouveau câble.



Cory

• 13 Août 2022

• #16

Rien de plus simple, vous demandez un devis à votre GDR et en même temps vous saurez si vous devez placer ou non un 25s60.
Le devis est gratuit.



C

Christianl

• 13 Août 2022

• #17

Bonne nouvelle je vais faire ça et déjà faire la conception de la nouvelle installation. Encore mille mercis pour votre aide



C

Christianl

• 17 Août 2022

• #18

Bonjour,
Apres avoir démonté l'ancienne installation, j'ai constater que le câble qui sort de la boite des disjoncteurs du GDR (380v 32A) était bien en 10mm2 donc conforme pour la nouvelle installation.

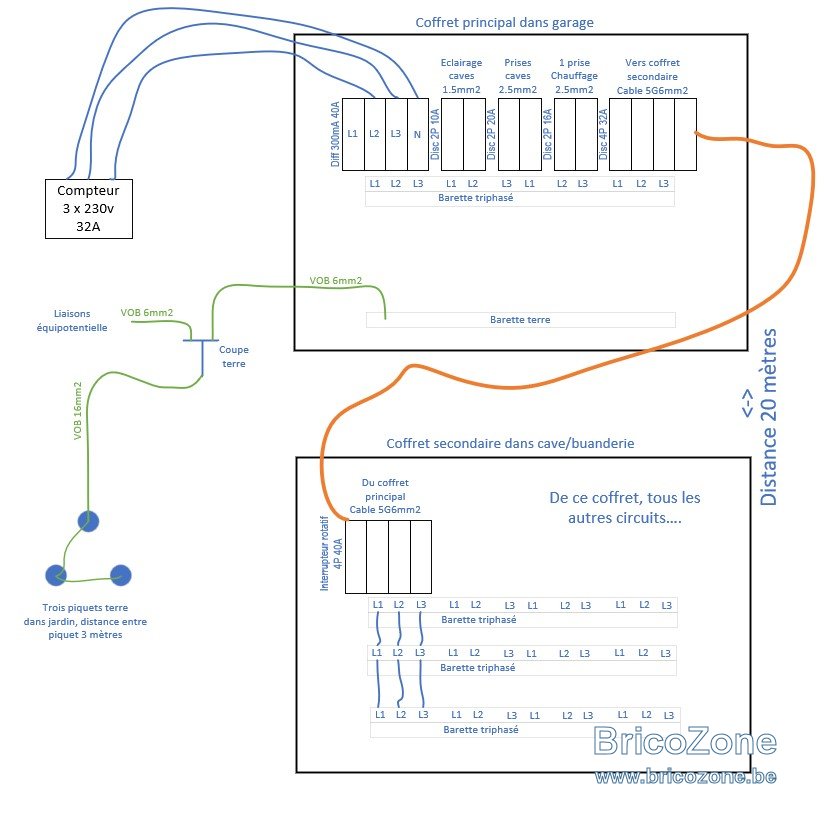

Je vais mettre en place la configuration suivante:

Je vais installer deux coffrets, un près de compteur avec quelques circuits (vois schéma) et un autre au plus près de la nouvelle extension de la maison. Les deux coffrets seront reliés par un câble.

Je pense à un 5G6mm2 pour alimenter le second coffret qui contiendra les principaux circuits de la maison (cuisine, sdb, machine à laver, séchoir, ballon eau chaude…).

Ce câble serait protégé par un disjoncteur 32A. Ce qui me donnerait une puissance maximum de 12,7Kw (je suis en 3x220V).

32A car je pense que la protection de ce câble doit être inférieure à la protection de mon coffret (ici un différentiel de 40A).

Un 5G n'est pas nécessaire mais je voudrais être prévoyant et anticipé un potentiel passage en 380V…. Je pense donc utiliser que 4 fils du câble 5G6mm2.

Est un problème ?

La future (design de l’) installation vous semble-t-elle correcte ?

Avant de commander mes 20 mètres de 5G6mm2

Autres « petites » questions :

- Je voudrais réutiliser le tubage existant (tube en métal rouge) avec du câble XVB, est permis ?

- Je voudrais utiliser un double boitier « hydro » avec deux entrées, puis-je mettre un interrupteur (circuit A en 1,5mm2) et une prise (circuit B en 2.5mm2) dans ce double boitier ?


Déjà mille merci pour votre aide.



flashman

• 17 Août 2022

• #19

Oui pour tout.


Le disjoncteur doit être inférieur ou égal au disjoncteur le précédent, le différentiel n'a rien à voir là -dedans... Mais, le 32a est parfait vu que compteur 32a.


Ne surtout pas couper le fil en trop, on l'isole, et, on le range dans le fond du coffret.



C

Christianl

• 17 Août 2022

• #20

Ok merci beaucoup, la possibilité de réutiliser les anciens tubes en métal vas me faire gagner beaucoup de travail
Pour isoler le fil « de trop » du 5G6mm2, un wago est ok? Une autre protection?
