mode refroidissement, quid ? [Vaillant]

Ulr

Ulr

  • #1
Hello,

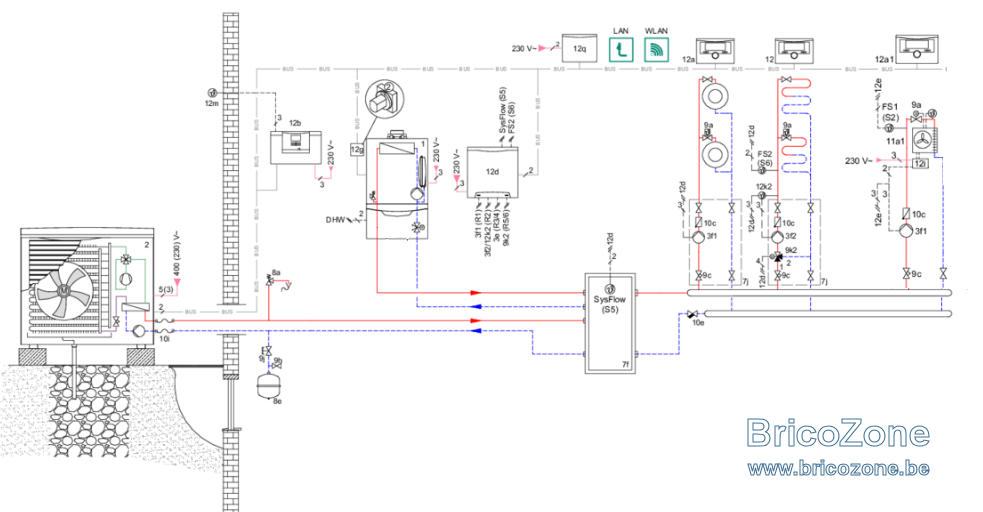

Actuellement équipé d'une chaudière gaz trop puissante (lorsque temp ext >0°) pour un plancher chauffant rdc et 5 radiateurs à l'étage, mon idée serait d'ajouter une PAC air/eau, afin que celle-ci soit en fonction lorsque temp. ext >0° pour améliorer le rendement et augmenter mon auto-conso production solaire photovoltaïque, et un gros ventilo-convecteur gainé à l'étage ( via grenier) afin d'activer l'été le mode refroidissement et "climatiser" ainsi la maison via ce dernier et le circuit sol.

J'ai donc plusieurs questions :
- comment s'organise les flux d'eau dans les circuits lorsque le mode passe en refroidissement ?
- le circuit rouge devient bleu et inversément ?
- si oui comment se passe alors le mélange dans le ballon tampon/casse pression ? eau froide qui arrive plus haut que l'eau chaude retour ? perte de rendement ?


Dernière édition:
  • #2
up

  • #3
Ulr a dit:
- comment s'organise les flux d'eau dans les circuits lorsque le mode passe en refroidissement ?
Cliquez pour agrandir...
Je pense qu'on inverse pas directement: on passe de chauffage à rien, puis de rien à refroidissement.

  • Like
Réactions: Ulr
  • #5
:joy::joy::joy:

  • #6
Le circuit rouge, reste rouge car c'est le départ.
Le circuit bleu, redte vleu car c'est le retour.

C'est le circuit de la pac qui est inversé.

  • #7
donc tout se mélange dans le balon, rendement est merdique alors

  • #8
Aha.

Ça change tout pour moi aussi.

Il vaut alors mieux mettre le ballon en série sur le retour ? Ou inverser les tuyaux sur le ballon en été : unamused: ?

J'ai un 200 litres justement pour stocker de l'énergie (chaud ou froid) quand le PV produit. Mais si c'est inversé en été, est-ce vraiment bien utile ?

  • #9
Perso, j'ai besoin du ballon pour faire office de casse pression avec les 2 sources et 3 circuits de distri

  • #10
Le contenu de la bouteille casse pression n'est pas suffisant pour parler de perte.
Le casse pression est soumis à mouvement hydraulique. Ce n'est pas une réserve.
C'est juste pour mettre au diapason un producteur à débit fix avec des émetteurs à débit variable.

  • #11
Et dans mon cas, j'ai alors intérêt à mettre des flexibles pour pouvoir inverser les connexions en été ? (il me faut alors 4 flexibles)

Comme ça je fais entrer le froid en bas.

Bonne idée ?

  • Like
Réactions: Ulr
  • #12
LED3 a dit:
Le contenu de la bouteille casse pression n'est pas suffisant pour parler de perte.
Le casse pression est soumis à mouvement hydraulique. Ce n'est pas une réserve.
C'est juste pour mettre au diapason un producteur à débit fix avec des émetteurs à débit variable.
Cliquez pour agrandir...

on est d'accord, mais si à l'entrée, en mode refroidissement les flux sont inversés alors qu'en sortie ils ne le sont pas, la bout casse pression / ballon va mélanger l'arrivée froide et le retour chaud vers le départ des circuits ! donc l'eau ne sera pas glacée vers le départ, vers les circuits puisque la stratification n'aura pas lieu.

donc comme le dit @Lex , mieux vaut prévoir une inversion aussi vers la distri.

... c'est la raison de ce post, ça ne me semblait pas logique et donc ça ne l'est pas , c'est dingue

  • #13
Bon, la partie hydraulique n'est absolument pas inversée.(le rouge reste rouge...) C'est la partie frigorifique qui l'est.
Ne cherchez pas midi à 14h.

  • #14
Pourtant :
LED3 a dit:
Le circuit rouge, reste rouge car c'est le départ.
Le circuit bleu, redte vleu car c'est le retour.

C'est le circuit de la pac qui est inversé.
Cliquez pour agrandir...

donc le rouge devient bleu et le bleu devient rouge

  • #15
Pac = pompe à chaleur.
Quand un frigoriste voit une pac, il voit le cricuit frigo. La partie hydraulique n'est jamais inversée.

  • #16
On ne se comprend pas.

En été, en mode refroidissement: l'eau circule dans le même sens qu'en chauffage ?

Si oui, alors l'eau froide fait le même parcours que l'eau chaude en hiver ?

Si oui, alors l'eau froide arrive au-dessus du ballon en été (et donc il n'y a plus de stratification, mais un mélange).

  • #18
et donc la stratification s'y fait mal puisque eau froide est plus lourde qu'eau chaude ?

ou alors y'a pas de stratification, même en mode chauffage vu les débits ?

  • #19
Dit plus haut.
Dans une bouteille casse pression, on cherche un équilibrage des débits, pas un stockage.
L'eau n'a pas l'opportunité de s'organiser et de stratifier.

  • #20
ok (on parle de ballon de 150 - 200 L)
