Voilà j'ai craqué et installé un ventilo-convecteur pour augmenter la performance l'été.
Pour sa puissance, j’ai cherché un modèle qui avait la même puissance que ma PAC ainsi que les mêmes débits d'eau maximum afin qu'il puisse s’intégrer dans mon système sur le circuit départ avant la distri radiateurs et sol. L’idée étant de pouvoir faire descendre l’eau de départ plus bas que le point de rosée et de monitorer la sortie du ventilo-convecteur afin de piloter l’offset point de rosée à +1K via Home Assistant.
Pour réaliser cette dérivation , j’ai ajouté une V3V suffisamment grande que pour ne pas influencer le débit max de mon système en DN25, j’ai pris une DN32 afin d’éviter toute perte de charge. Cette V3V me permettra de bypass le ventilo l’hiver.
Pour distribuer cet air froid dans la maison, j’ai décidé d’utiliser le circuit de pulsion de la VMC DF, départ en 200 mm, vers 4 bouches 125 à l’étage ( 3 chambres et un bureau ) et une 5ème dans Living-Salon. je reviendrai plus bas sur l’intégration avec la VMC DF
Je regardais pour un ventilo-convecteur Vaillant, aillant du Vaillant… mais impossible de le trouver à des tarifs corrects, plus de 1000€ pour le VA 1-060 DN en 6kW, no way !
Et comme au final, il ne s’intègre pas plus que ça dans l'écosystème Vaillant, je suis plutôt parti sur un modèle commun trouvé chez Gree, le CDT 62 à 400€.
J’ai monté un Plenum Bailindustrie 3S , une seule sortie en 200 sera donc utilisée.
Concernant la cohabitation avec la VMC DF, les débits étant différents, j’ai décidé d’utiliser la pièce technique comme un genre de “ballon tampon”.
- La VMC Aspire donc l’air frais de l’ext. via l’échangeur et le rejette dans la pièce ; débit de 200-400 m³/h
- Le ventilo-convecteur aspire l’air de cette pièce et le pulse dans la maison, de 500 à 1000m³/h ; Pour piloter les 3 vitesses du ventilo Low - Medium - High j’ai ajouter des Shelly et via des scripts dans HA je passe de l’un à l’autre. Une automation simule un mode AUTO FAN en fonction des températures moyennes intérieures mesurées.
- La VMC extrait l’air vicié des 2 SDB, 3 WC, Cuisine et halls, via l’échangeur vers l’ext.
- pour réaliser l’équilibrage des débits d’air, une grille est installée sur la porte du local technique afin d’aspirer l’air nécessaire supplémentaire de la maison.
C’est le VRC700 en mode thermostat l’été sur 24° qui lance la PAC. HA fait ensuite moduler le ventilo en fonction des t° int. mesurées, PAC s’auto-régule.
Installée hier, l’air sort à 15°, c’est ce que j’avais calculé, plus bas ce serait inconfortable et critique pour le point de rosée, je surveille.
La bonne nouvelle : Même à pleine puissance , le bruit aux bouches de sortie est quasi inaudible au contraire du ventilo de la VMC qu’on entend même à vitesse minimum, dingue, c’est un vrai plus. Je peux maintenant laisser tourner la VMC DF et ce ventiloconv. à vitesse minimum la nuit sans l’entendre alors que c’était gênant auparavant, aucun problème durant cette 1ère nuit. Aussi, je pilote le Bypass de la VMC DF via HA qui l’active logiquement lorsque T° Ext IN est inférieur à T° Int OUT. (Sauf l'hiver)

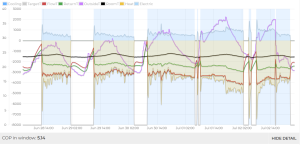

Voici une première comparaison entre avant : journée de Jeudi
https://emoncms.org/app/view?name=A...92&mode=power&start=1749903720&end=1749937520

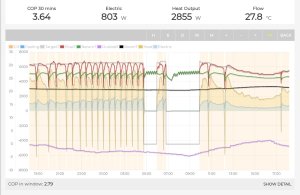

et hier après l’installation, en cours de réglage encore :
https://emoncms.org/app/view?name=A...92&mode=power&start=1750460400&end=1750546800
déjà 2 X plus calories extraites sur une période quasi équivalente avec des températures ext similaires. Reste à optimiser et surveiller le comportement des T° Int dans les différentes pièces ( bouches sont ouvertes à fond partout pour l’instant )
Quelques photos de l’installation :
Ajout de câble pour la suspension, sur des blochets fixés sur la dalle derrière le faux plafond.
ouf, toutes les mesures faites sont bonnes, ça passe tout juste. le 7kW 20 cm plus large aurait posé problème.
1 ère journée ce dimanche et alors qu’il fait aussi chaud que le jours précédents , je remarque déjà que l’augmentation de t° int. est limitée
