Nouvelle installation électrique

Bonjour à tous,
J'espère que vous allez tous bien et survivez au confinement.
Nous avons récemment fait l'acquisition d'une maison pour laquelle nous avons décidé de refaire l'électricité de A à Z ( heureusement car il n'y a que des boîtes de dérivation derrière les cloisons avec des câbles reliés entre eux par du papier collant de réparation ! ).
Situation actuelle:

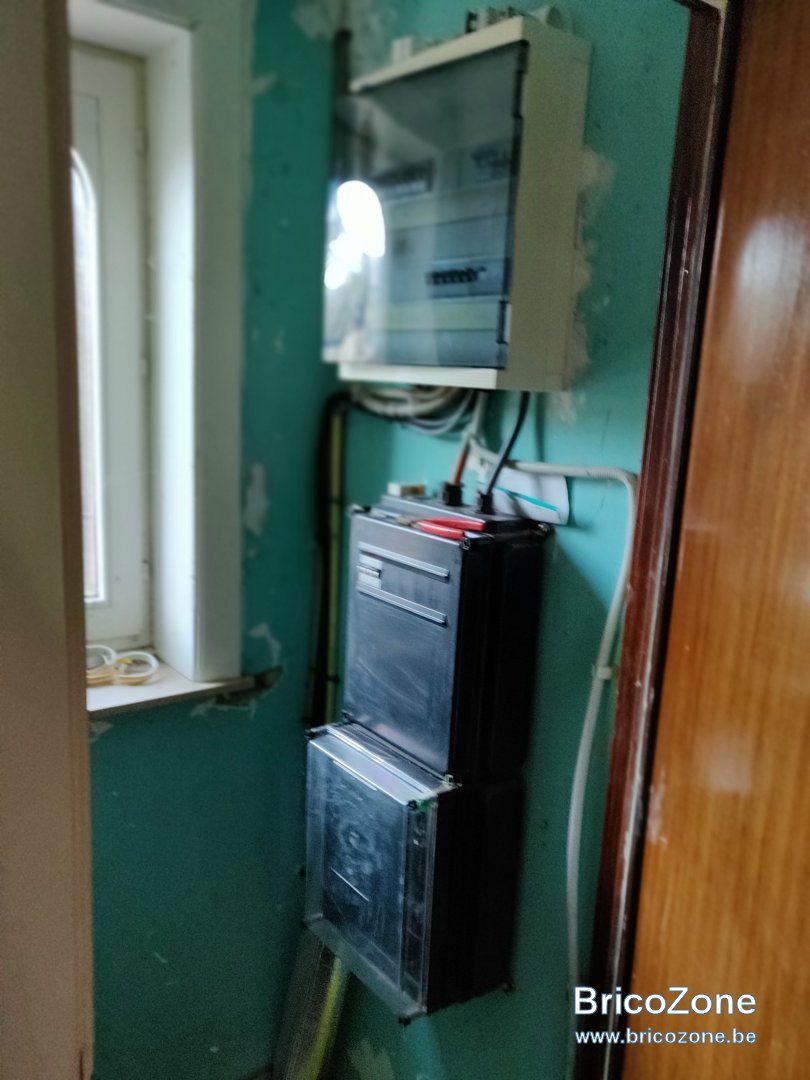

Compteur triphasé ( je pense) 3x230v avec un sectionneur 25A 380v ( c'est ce qu'il y a écrit dessus) vers un disjoncteur 300mA dans le tableau 1. Il N Y A PAS DE TERRE !
Ce tableau distribue le courant à :
- Prises et interrupteurs avec des anciens câbles filetés
- Vers la cabane de jardin ou se trouve la pompe de la piscine et la pompe à chaleur ( pour la piscine uniquement) via un câble souple ( 3G 6 ou 10 carré) pas de différentiel 30MA ( ici les anciens proprio ont planté un piquet de terre relié au module de gestion de la pompe piscine et pompe à chaleur près de la cabane)
- Vers un tableau divisionnaire via un câble 4 x10 carré ( mais 3 câbles sur 4 sont utilisés) qui alimente les prises de la cuisine.

Voici ce que je veux faire :

Partir du compteur vers un différentiel 300mA dans un nouveau tableau 1,
- de celui-ci vers un disjoncteur ( oui mais lequel ?) pour alimenter le nouveau tableau divisionnaire ( tableau 2 qui sera le tableau principal en fait)
- toujours dans le tableau 1, un différentiel 30mA suivi d'un disjoncteur( idem lequel ?) pour y brancher le câble qui va vers la cabane de jardin
- suivi d'un disjoncteur 16A pour l'éclairage façade avant
-disjoncteur 16A pour éclairage, prise et pompe de la cave.
Tableau 2 :

J'arrive donc avec mon câble 4x 10 carré dont 1 des 4 câble est libre et que je voudrais utilisé comme câble de terre reliant les 2 tableaux ( après avoir mis du plastique collant isolant vert jaune dessus).
Ce tableau 2 alimente toute la maison (+- 25 modules) y compris la chaudière.
Pour des raisons de facilité, c'est dans cette pièce et sous ce tableau que je voudrais placer le sectionneur de terre, le câble 16 carré viendrait de 3 piquets de terre ( un câble par piquet).

Mes questions:

- Est ce que ma manière de faire est la bonne ?
- quid du câble 4 x 10 carré entre les 2 compteurs et l'utilisation d'un des câbles comme terre ?
- quid de la Terre principal ( venant du sectionneur) sous le tableau 2 ?
- les câbles de terre 16 carré sous la terre doivent-il être dénudé ?
- une baignoire spa va être installée dans la sdb avec un circuit propre et prise ipx4, un equipotentiel doit- il également être prévu ? ( idem pour radiateur ?)
- est ce qu'avec le câble 3g(6 ou 10) qui va du compteur 1 vers la cabane je peux y installer un nouveau tableau 3 pour alimenter la pompe de la piscine, la pompe à chaleur ainsi que l'alimentation de la cabane et éclairage du jardin ?

Voilà pour le moment, merci à ceux qui ont pris la peine de lire et plus à ceux qui prendront la peine de répondre.

Il faudrait être sûr de la puissance et de la tension du compteur pour savoir quoi mettre comme disjoncteur pour les coffrets (il doit être maximum égal au compteur).
Regarder sur le compteur ou la facture annuelle pour certitude.


Il faut un interrupteur-sectionneur en tête des coffrets secondaires, et, celui-ci doit couper tout le coffret.

Sinon, le reste est bon.


Le câble de terre ne doit pas être dénudé, on le dénude juste pour le raccorder au piquet.

Si baignoire et/ou radiateurs métallique, oui.

Oui pour le coffret piscine.

Bonjour Flash man,
merci pour vos réponses.

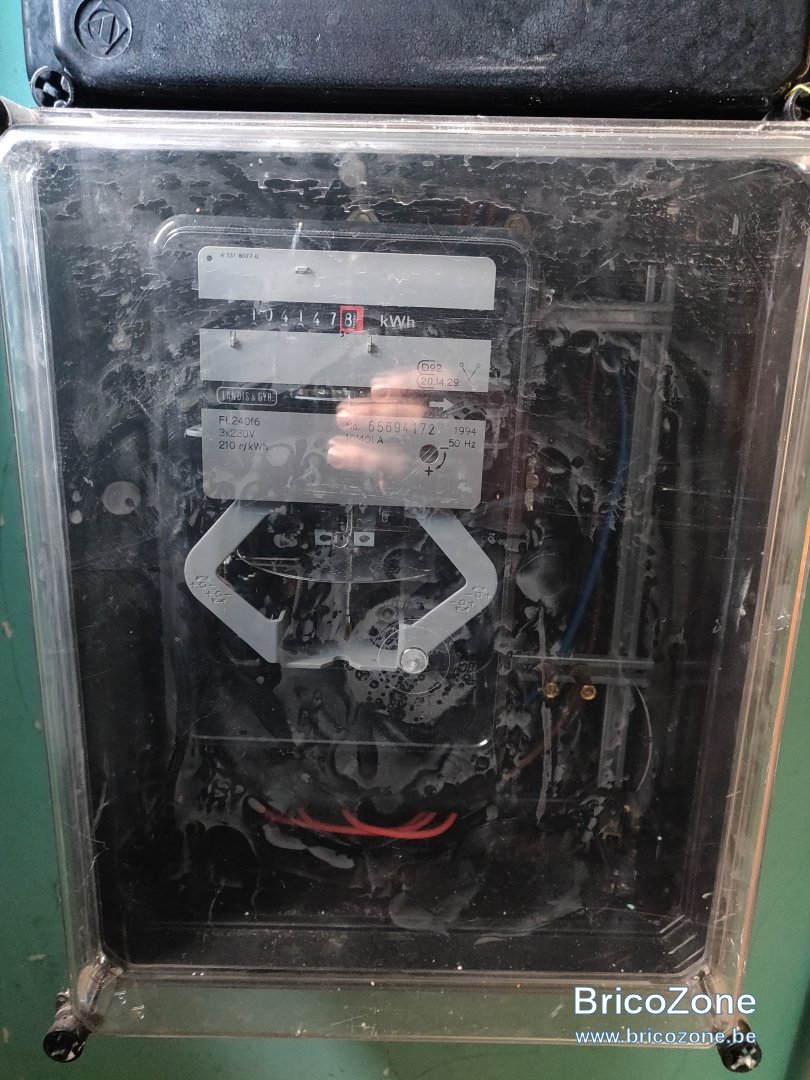

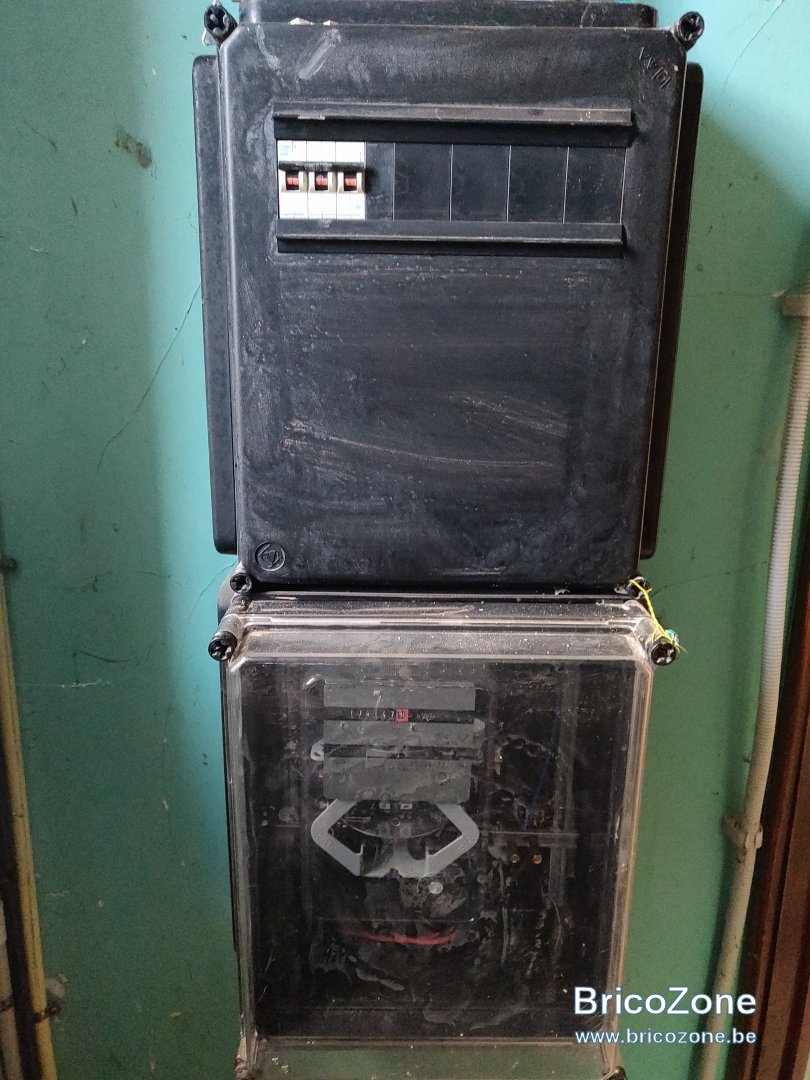

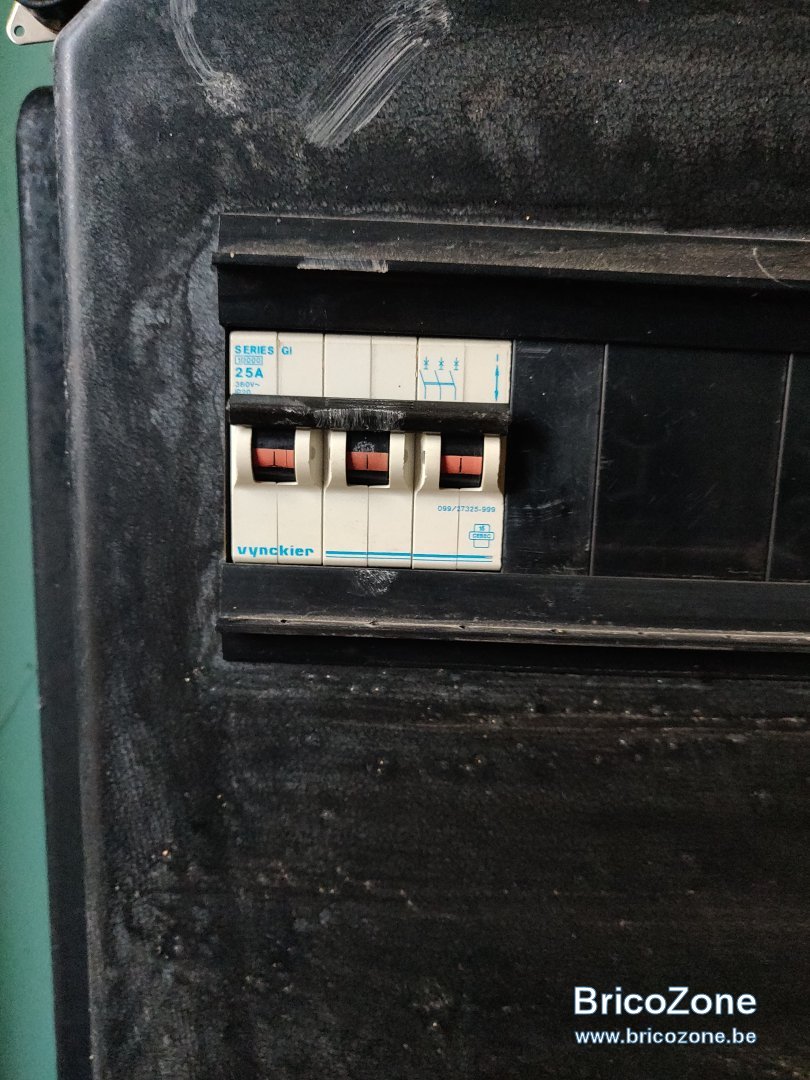

Je vous joins des photos du compteur ( qui va en fait changer en un compteur bi-horaire)


OK pour sectionneur en début de chaque nouveau tableau divisionnaire.

Merci pour la terre, l'arrivée de la barrette ne doit pas se faire obligatoirement dans le tableau 1 donc.

OK pour equipotentiel baignoire, il viendra directement du sectionneur en 6 carré ( pas forcément sous gaine si j'ai bien compris), pour le radiateur ( plutôt sèche serviette) je peux repiquer directement de la baignoire ? Aussi en 6 carré ou du 2,5 ferait l'affaire ?

Merci pour le tableau 3 dans la cabane de jardin.

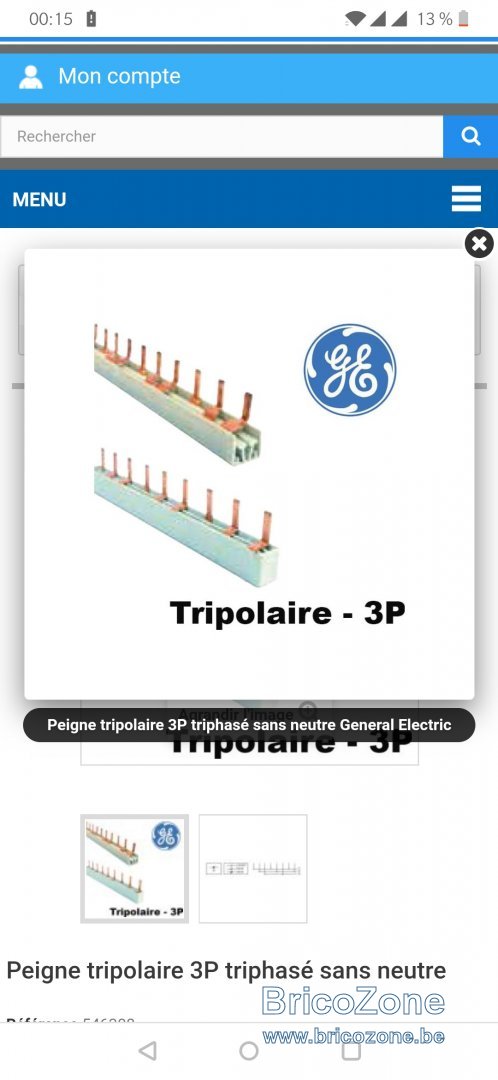

C'est bien ce type de peigne que je devrai utiliser pour relier les modules au différentiel ?

Il en existe à fourches, certain disjoncteur n'ont pas d'accès fourche des deux cotés.

BG

25a pour les disjoncteurs coffrets secondaires.
40a pour les sectionneurs (comme les différentiels.

Oui pour la terre.

Bonsoir
Merci @flashman et @BG1000 pour vos réponses.
J'ai presque fini de tirer les câbles, de faire les saignées et les trous pour les blochets, d'ailleurs, pour ces derniers j'ai suivi le conseil de @Cory ( dans un autre poste) et ai utilisé une scie cloche de 100 qui a quand même un peu facilité le travail.
Je suis maintenant occupé à préparer mes tableaux et commander les différent modules.

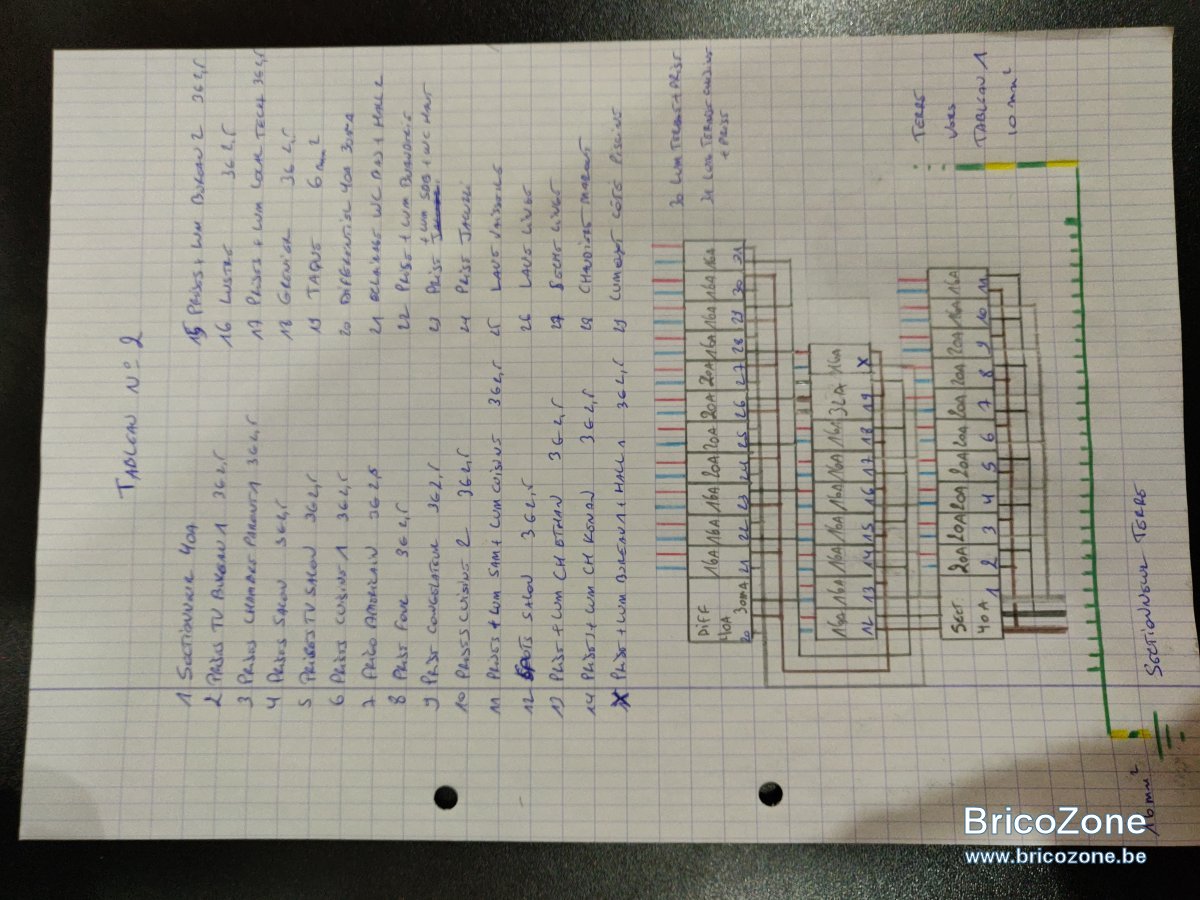

Pourriez-vous me dire si mes plans sont correcte svp ?


Je dois également réfléchir au tableau 3 qui ira vers la cabane de jardin ou il distribuera le courant à la pompe de la piscine, la pompe à chaleur et l'alimentation de la cabane ( prises et lumière).
Avez vous une idée le la configuration possible ? Actuellement, un câble souple exvb de 10mm2 par de l'ancien tableau derrière un disjoncteur de 25A vers un bornier dans la cabane qui alimente le module de contrôle des 2 pompes ( il y a des disjoncteur également dans ce module). Je voudrais remplacer ce bornier par un tableau.
Merci pour vos conseils/suggestions.
Stay safe.

Là, le sectionneur ne coupe pas la ligne du bas, ce n'est pas bon.

Du exvb, ce n'est pas du souple...?


En haut du coffret secondaire, c'est un diff. 30ma, pas 300ma.

Ah oui juste, le pontage doit se faire du haut du sectionneur vers le premier disjoncteur c'est bien ça ?

C'est bien un diff 30mA en haut du tableau secondaire, oui j'ai une écriture de pattes de mouche

Me serais-je trompé de câble ? En tout cas il est en 10mm2,noir, souple, il y a une phase un neutre et une terre. Il va sous terre dans un tube vers la cabane.

Ben oui.


Aussi, bien prendre un coffret plus grand que nécessaire, on laisse toujours de la place disponible.
On rajoute toujours des choses, et, ça permet de travailler à l'aise et proprement.

Une ligne, en général, c'est 18 modules, soit, 9 disjoncteurs monos.

Bonjour

Les différentiels et sectionneur sont mal dessiné sur les schéma.

Du compteur uniquement vers le différentiel et ne pas alimenter les disjoncteurs en //.
La même chose avec le sectionneur du schéma 2.
En entrée uniquement ce qui vient du coté source, en sortie les alimentations des disjoncteurs sous 300mA et l'alimentation du différentiel 20mA.
Sur le premier le différentiel 30mA n'a pas de sortie.

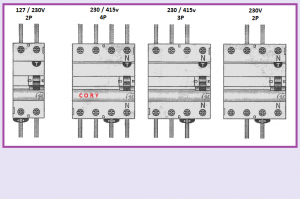

Enfin comme discuté ici je crois il y a un pole neutre non utilisé aux différentiel et sectionneur, donc si disjoncteur à gauche et neutre à droite du différentiel, la première phase de série est L1L2L3L1 L2 la représentation n'est pas correcte, c'est utile pour une tentative déquilibrage pour éviter d'avoir tout sur deux même phase.

BG

Merci BG100 pour vos remarques pertinentes, effectivement je me suis trompé dans mes schémas en mettant en // tout le circuit. Je comprends bien qu'il faut repartir de la sortie des différentiels et des sectionneurs vers le disjoncteur puis mettre ces derniers en //.
Par contre je n'ai pas bien saisi votre 2ème remarque concernant le neutre sur les différentiels et sectionneurs
Merci

Je suis en 3x230V

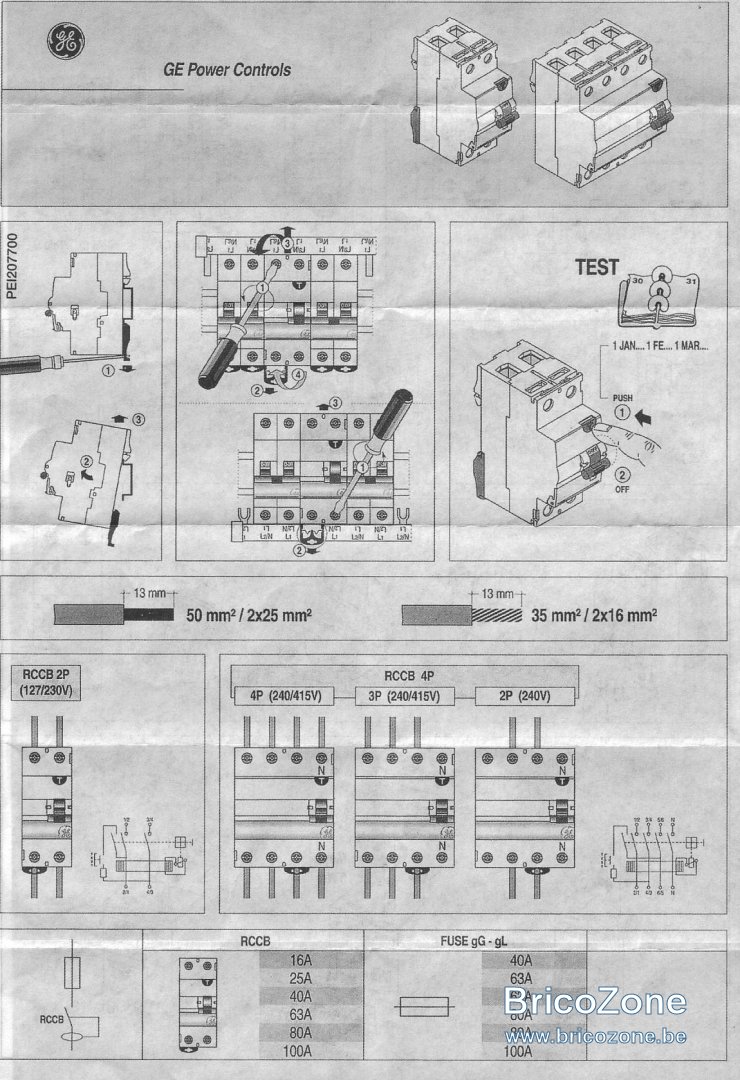

J'ai un différentiel Vynckier dans la notice on indique qu'en cas de 3x230V ce sont les phases qui sont alimentées. A la droite des 3 phases il y a le neutre. A la droite du différentiel j'ai le disjoncteur cuisinière en 3x25 et la rangée du bas mes disjoncteurs.

C'est ainsi car il n'y avait pas de moyen pratique de retirer des nouveaux fils pour allonger les circuits et mes départs sont sur le bas des disjoncteurs....

J'ai donc alimenté le différentiel par le bas sur L1-L2-L3 et rien sur N
Au dessus j'ai mis un peigne tripolaire coupé à 7 pin.
Donc j'ai
Différentiel Bas Haut peigne
L1-L1;L2-L2;L3-L3;(N)-L1
Pour le disjoncteur suivant à droite de mon différentiel je commence ma suite à L2, L3, L1......

BG

En clair, tu alimentes ton 300ma par le dessus en suivant bien sa notice, puis, tu mets ton peigne en-dessous, sur toute la longueur de la ligne.

Ok donc on commence le pontage de L1 sur le N du différentiel et on continue ainsi de suite, idem pour les sectionneurs je suppose.

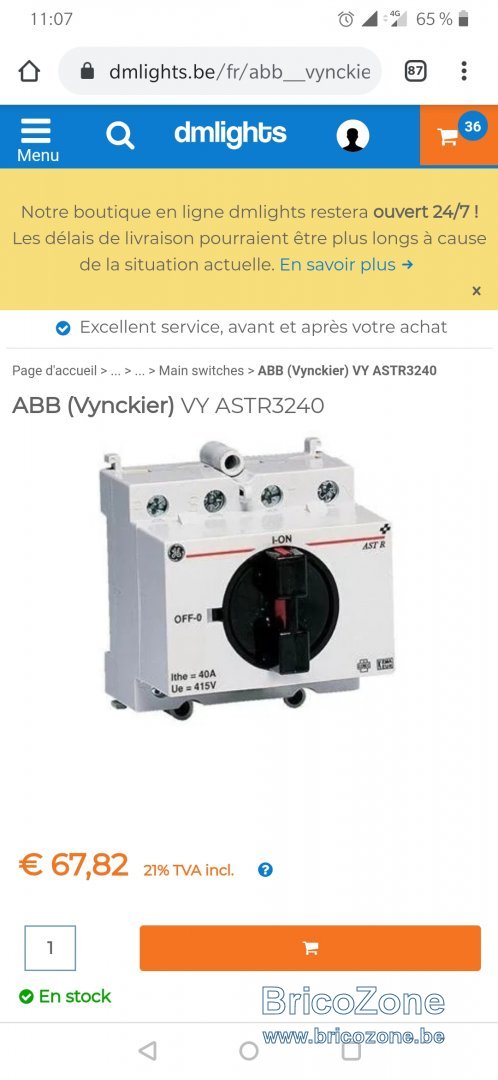

Justement en parlant de Vynckier et sectionneur, je pensais commander tout les diff. et disj. dans cette marque, c'est un bon compromis ? Concernant le sectionneur j'ai trouvé ça ? C'est bon ?

Merci

Bonjour,
En général, sauf avis du constructeur, on ne se sert pas de la borne "N" des différentiels en 2x230 ou 3x230V.
Très bon choix de matériel et très bien aussi pour l'ASTR.

Bonjour

Cela ne semble pas être compatible avec des peignes...
C'est plus cher qu'un disjoncteur .....

Exact, il se raccorde via du VOBs.
Oui, mais un disjoncteur après un disjoncteur est une source de problème.
De plus sont aspect différent est une source de sécurité en évitant de le confondre avec un disjoncteur ou de devoir chercher en cas de coupure urgente.

donc on commence le pontage de L1 sur le N du différentiel et on continue ainsi de suite, idem pour les sectionneurs je suppose.

On a parlé nulle part de pontage...........



Ils ont des sectionneurs normaux aussi.
