Nouvelle installation électrique

  • #41
Déjà, il n'y a pas de terre... Le mieux est de tirer une nouvelle ligne.


Aussi, c'est interdit d'utiliser le fil de terre comme conducteur actif.

  • #42
Merci

Il existe des coffrets dédiés à ce genre de fonction
Oui c'est exactement la version moderne de ce qu'il y a maintenant, un 3p serait dès lors sufisant afin d'alimenter la chaudière, le ballon et le module.
Je dois partir d'un disjoncteur 16 ou 20A de mon tableau vers ce coffret ?

Déjà, il n'y a pas de terre... Le mieux est de tirer une nouvelle ligne.


Aussi, c'est interdit d'utiliser le fil de terre comme conducteur actif.
Pour info il y a pas de terre du tout à la maison, raison de plus pour rénover complètement l'électricité.

  • #43
Ce n'est pas le câble d'alimentation.........

Chaque câble a une terre, logique, mais, pas l'alimentation, donc, toutes ces terres ne sont reliées à rien.


Qu'il y ait une terre ou non, il en faut une, et, c'est interdit d'utiliser un fil jaune/vert pour autre chose que la terre.

  • #44
Bonjour, j'espère finaliser l'électricité de la maison ce week-end .
Je dois fixer la prise apparente qui vient en volume 1bis pour le jacuzzi et j'ai retrouvé chez moi un bloc + prise et clapet Niko ip55. Hors je lis dans le RGIE qu'il faut une prise ipx4.
Puis-je utiliser l'ip55 ? Elle est censée mieux protéger que l'ipx4 non ?

Merci

  • #46
Petite photo de l'avancement de la rénovation de l'installation électrique.

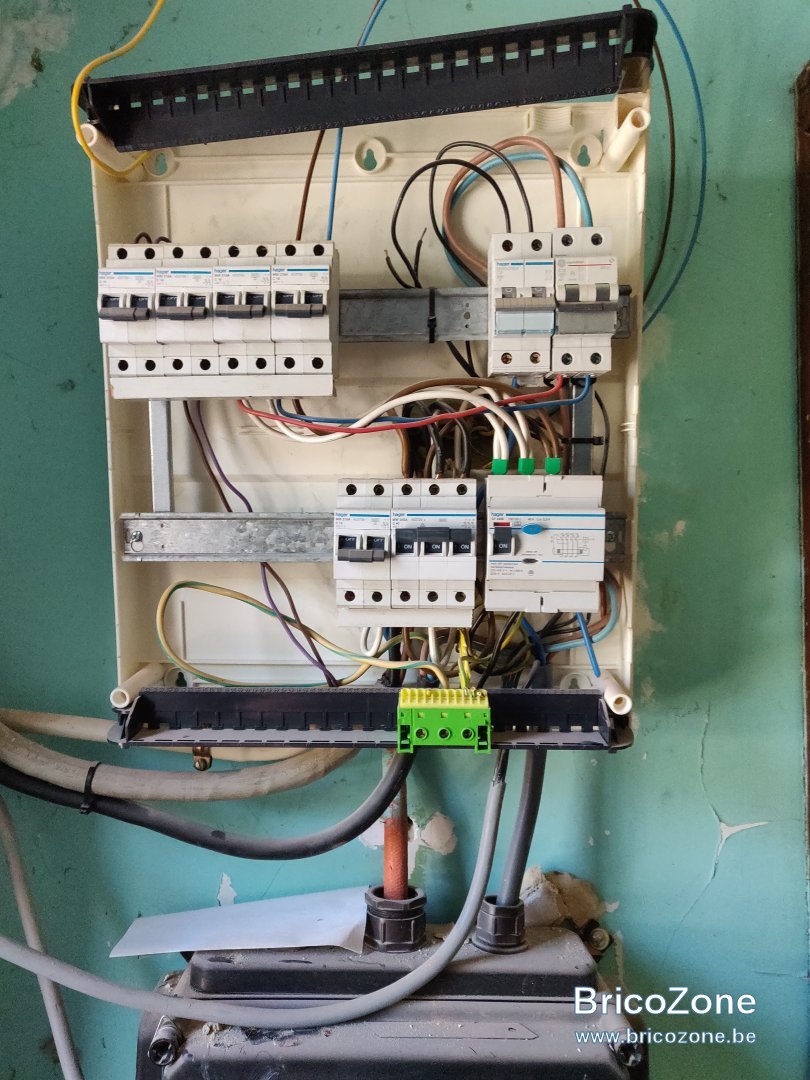

Tableau principal
Avant

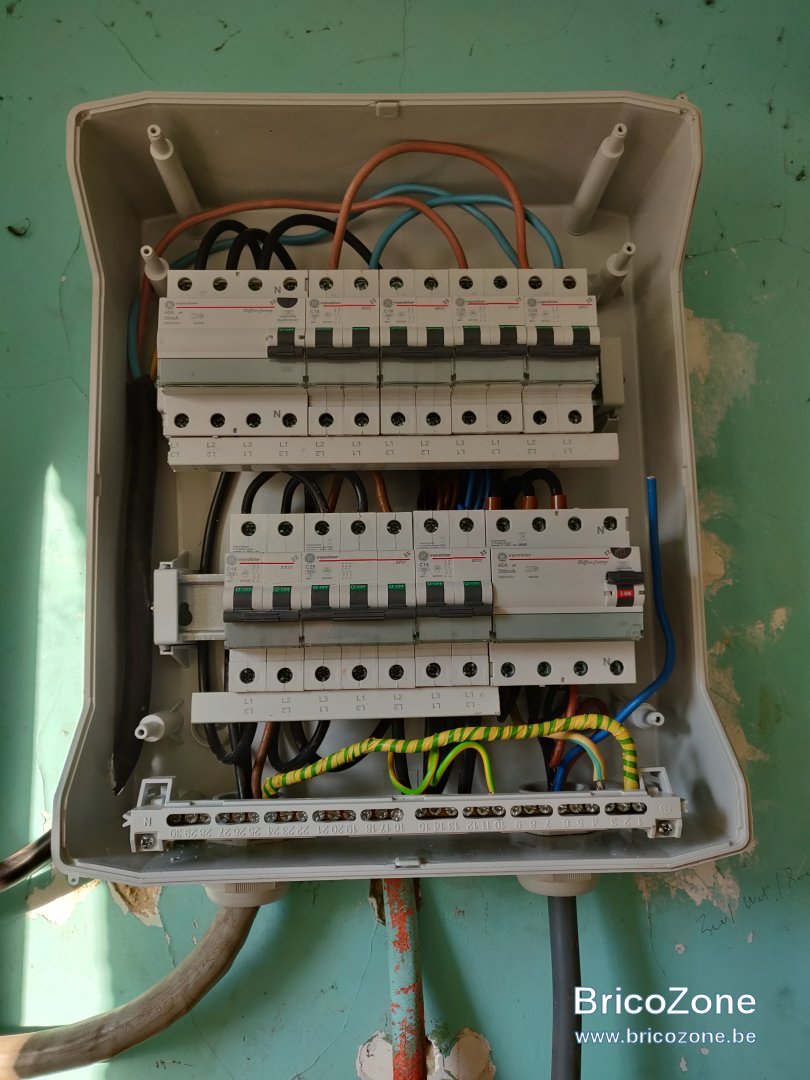

Après


Aujourd'hui, equipotentiels et tableau divisionnaire

  • #47
La rénovation de l'installation électrique avance bien.

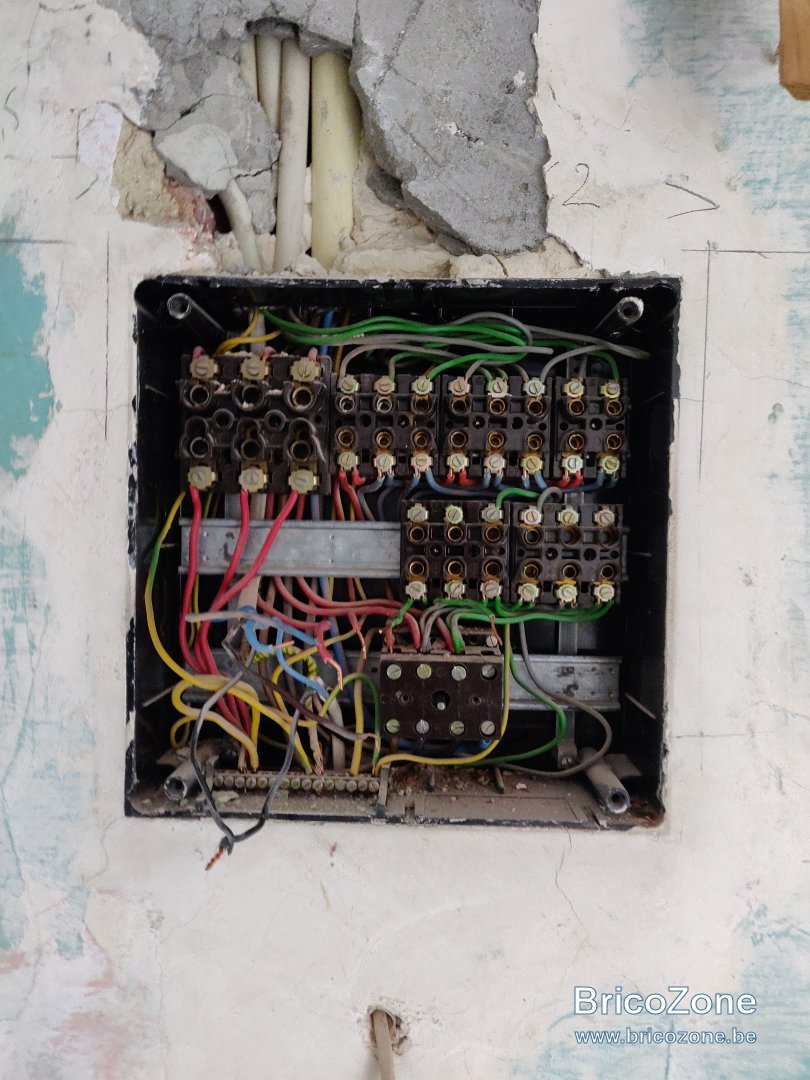

Je m'occupe du tableau divisionnaire et suis passé de ça

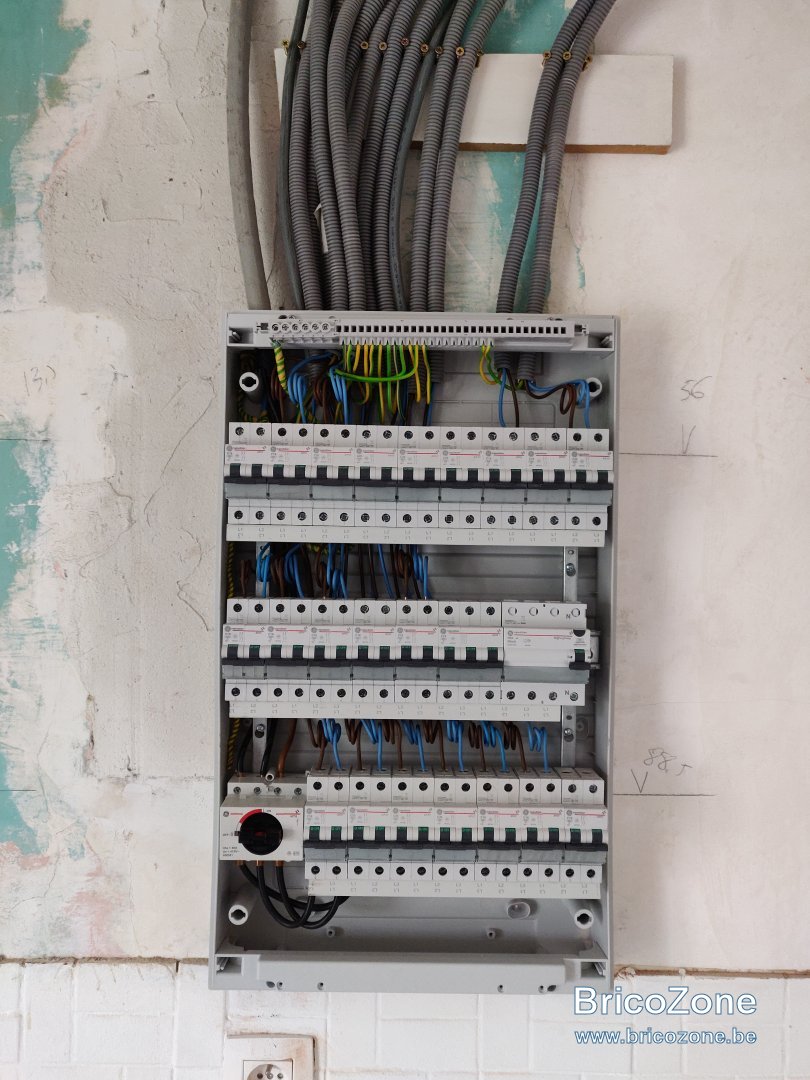

À ça

Il n'est pas encore fini.

Je me pose des questions concernant ce qui doit aller derrière le 30mA mis à part la Sdb, jacuzzi, mal, SL et lv.
J'ai rajouté
- le frigo américain avec distributeur de glaçon et eau
- la buanderie dans laquelle se trouvera le fer à repasser vapeur
- l'éclairage et prises extérieur
- la chaudière au mazout
J'ai juste un doute concernant c'est ces derniers.
Quelqu'un peut me conseiller / orienter svp ?
Merci

  • #48
Il faut isoler le fil bleu inutilisé dans le premier coffret.

Je mettrais la chaudière dessus, le reste, non.

Les extérieurs, si les éclairages sont facilement accessibles et subissent les éléments, c'est mieux, mais, dans ce cas, il vaut mieux prévoir un 30ma dédié (les circuits extérieurs sont, en général, la première cause de déclenchement).


Attention que les câbles blindés doivent obligatoirement être reliés à la terre.

  • #49
flashman a dit:
Il faut isoler le fil bleu inutilisé dans le premier coffret.

Je mettrais la chaudière dessus, le reste, non.

Les extérieurs, si les éclairages sont facilement accessibles et subissent les éléments, c'est mieux, mais, dans ce cas, il vaut mieux prévoir un 30ma dédié (les circuits extérieurs sont, en général, la première cause de déclenchement).


Attention que les câbles blindés doivent obligatoirement être reliés à la terre.
Cliquez pour agrandir...
Merci Flashman, et dire que j'étais à 2 doigts de couper cette terre qui passais entre le blindage et pvc !

  • #50
Tiens aujourd'hui un disjoncteur à sauté suite à un court circuit qui est arrivé par ma faute, donc je sais très bien pourquoi il a sauté. J'ai arrangé la cause et après vérification tout à l'air de fonctionner.
Ma question est, lorsque qu'un disjoncteur saute, est-il toujours fonctionnel à 100%? Ne faut-il pas le remplacer ?

Merci

  • #51
durum1980 a dit:
Ma question est, lorsque qu'un disjoncteur saute, est-il toujours fonctionnel à 100%? Ne faut-il pas le remplacer ?
Cliquez pour agrandir...
Non, c'est un des avantages des disjoncteurs par rapport aux fusibles.

  • #52
Merci Cory, je ne vous ai pas écouté et j'ai ressorti le multimetre du tiroir, seulement voilà, le fil rouge n'était pas dans la bonne borne et belle étincelle quand j'ai voulu tester si la tension était bonne et arrivait bien du tableau principal vers le divisionnaire au sectionneur astr ( la vis à complètement noirci) :confused:o_Oo_O
Belle frayeur en tout cas !

  • #53
Et voila, quand on écoute pas panpancucu :p

  • #54
Bonjour,
Hier madame a dit " je veux deux lampe extérieur sur la façade avant ( ce n'était pas prévu) et quand madame dit, bein on s'exécute.
Seulement voilà comme ce n'était pas prévu, bein je nai5ozs bcp de solutions et n'ai plus de places dans mon tableau ! Mais 'en ai quand-même trouvé 2 ( bein oui Mme insiste) :
- soit Je pique une ligne depuis l' interupteur du bureau ( 5m de câble) vers un interupteur qui alimente les lampes, mais ça veut dire que je suis sur le 300mA au niveau protection
- soit je tire un nouveau câble (15m) du tableau pour ces 2 malheureuses lampe ext, cette ligne je la branche via wago sur le disjoncteur des prises et luminaires extérieur de l'ensemble de la maison ( 4 lignes, 8 points).

Quelle solution vous paraît-elle la meilleures ?
Merci

  • #55
Bonjour,
Ce serait à voir sur place, mais allez au plus simple en sachant que cette partie ne doit pas se trouver sur le différentiel de 30mAm.

  • #56
Bonjour,

Petit doute sur section câble pour taque vitro et futur induction.
Je suis en triphasé 3x230v avec protection de 25A au compteur. J'ai un disjoncteur tri 25A dédié à la taque.
Puis-je dès lors mettre du 4mm2 ou me conseillez-vous tout de même du 6mm2?

Thanks

  • #57
Bonjour,
Pour la différence de prix je placerait d'office du 5g6.
Qui peut le plus peu le moins.

  • #59
Encore une pour aujourd'hui, je dois prévoir une prise ipx4 pour le jacuzzi ds la salle de bain et j'aimerais qu'elle soit encastrée.
Existe il des prises que l'on place dans un simple blochet ou bien faut-il encastrer l'élément complet d'une prise extérieur ? ( et ne pas oublier de percer l'opercule ? Ou alors faut-il obligatoirement que cette prise soit apparente ?
Merci
