PAC Vaillant: auto-installation

  • Forum Plomberie - Chauffage
  • Auteur du sujet Auteur du sujet @lex
  • Date de début Date de début
  • #62
Ulr a dit:
pourquoi pas celui-là ?
Cliquez pour agrandir...
Oui, c'est bien celui-là, mais je dois enlever des trucs, et donc je ne suis pas sûr de ce qu'il faudra mettre comme numéro de schéma de système dans le VRC720 - c'est bien le 8 ?

  • #63
c'est ce que je ferais oui, le 8

  • #64
Merci.

Comment rincer mes tuyaux de chauffage sol (12 ans de chaudière gaz) ?

A l'eau claire ?
Avec des produits ?

  • #66
Pour le purgeur auto, je pensais que les purgeurs auto sur mes collecteurs suffisaient.

Ou bien faut-il ce purgeur d'office ?

  • #67
je pense qu'ils suffisent ( je n'avais pas lu ou oublié )

  • #68
Hello,
L'installation se passe bien ?

  • #69
Ulr a dit:
Hello,
L'installation se passe bien ?
Cliquez pour agrandir...
J'ai malheureusement dû tout postposer au printemps prochain à cause de l'arrivée tardive des composants.

Je planifie de démarrer en mars, à la fin de la saison de chauffe, je vous tiendrai au courant.

  • Like
Réactions: Ulr
  • #70
Bonjour,

Me revoilà, il faut que je commande les derniers éléments.

J'ai déjà ce qui est en vert:
  • PAC Arotherm plus 55/6
  • Connecteur de codage (pour le rafraîchissement)
  • MEH 60 (ou 97 si on veut pouvoir également faire l'ECS)
  • Ballon VP RW 45/2B
  • Collecteur d'impuretés avec séparateur de magnétite
  • Groupe de pompe
  • Thermostat à maximum
  • VR 71 (pour piloter le groupe de pompe)
  • VWZ AI
  • VRC 720 (thermostat d'ambiance et écran de pilotage pour un WAF élevé)
  • VR 921 (passerelle internet)
Je me pose des questions sur les éléments suivants:
  • VR 71: J'aurai le groupe de pompe à piloter, pour un seul circuit de chauffage sol, sans ECS. Le MEH ne peut-il pas le faire tout seul ? Le VR71 est-il nécessaire ? J'ai une sonde extérieure (Viessmann - est-ce compatible ou m'en faut-il une nouvelle ?)
  • VWZ AI: il a l'air de s'encastrer dans le MEH - est-il nécessaire ? Je n'aurai qu'un seul circuit de chauffage sol et pas d'ECS. J'ai une sonde extérieure (Viessmann - est-ce compatible ou m'en faut-il une nouvelle ?)
Je veux juste éviter de commander des trucs inutiles.

Autre question: y a-t-il un purgeur dans la PAC, ou bien dois-je prévoir un point haut pour purger derrière le mur ? Toute mon installation est dans la cave, et je comptais monter par un Té de ventilation, mais alors pas de possibilité de mettre un purgeur entre le MEH et la PAC. Est-ce utile/nécessaire ? Si oui, je vais monter par le garage et prévoir quelque chose entre le MEH et la PAC.

Début de l'installation en mars !

  • Like
Réactions: Ulr
  • #72
[USER=59118]@Lex[/USER] a dit:
Bonjour,

Me revoilà, il faut que je commande les derniers éléments.

J'ai déjà ce qui est en vert:
  • PAC Arotherm plus 55/6
  • Connecteur de codage (pour le rafraîchissement)
  • MEH 60 (ou 97 si on veut pouvoir également faire l'ECS)
  • Ballon VP RW 45/2B
  • Collecteur d'impuretés avec séparateur de magnétite
  • Groupe de pompe
  • Thermostat à maximum
  • VR 71 (pour piloter le groupe de pompe)
  • VWZ AI
  • VRC 720 (thermostat d'ambiance et écran de pilotage pour un WAF élevé)
  • VR 921 (passerelle internet)
Je me pose des questions sur les éléments suivants:
  • VR 71: J'aurai le groupe de pompe à piloter, pour un seul circuit de chauffage sol, sans ECS. Le MEH ne peut-il pas le faire tout seul ? Le VR71 est-il nécessaire ? J'ai une sonde extérieure (Viessmann - est-ce compatible ou m'en faut-il une nouvelle ?)
  • VWZ AI: il a l'air de s'encastrer dans le MEH - est-il nécessaire ? Je n'aurai qu'un seul circuit de chauffage sol et pas d'ECS. J'ai une sonde extérieure (Viessmann - est-ce compatible ou m'en faut-il une nouvelle ?)
Je veux juste éviter de commander des trucs inutiles.

Autre question: y a-t-il un purgeur dans la PAC, ou bien dois-je prévoir un point haut pour purger derrière le mur ? Toute mon installation est dans la cave, et je comptais monter par un Té de ventilation, mais alors pas de possibilité de mettre un purgeur entre le MEH et la PAC. Est-ce utile/nécessaire ? Si oui, je vais monter par le garage et prévoir quelque chose entre le MEH et la PAC.

Début de l'installation en mars !
Cliquez pour agrandir...
Salut,
Tu ne fais que du chauffage sol donc tu n’as pas besoin du meh, seul le wzai
Tu pourrais aussi mettre le ballon tampon en série sur le retour ce qui t’éviterais le vr71 et le groupe de pompe .
La sonde extérieur viessman n’est pas compatible mais elle est livrée avec la régulation 720. si tu na pas de point haut pas besoin de purgeur il y en a un dans l’unité extérieur

  • #73
chof a dit:
Salut,
Tu ne fais que du chauffage sol donc tu n’as pas besoin du meh, seul le wzai
Tu pourrais aussi mettre le ballon tampon en série sur le retour ce qui t’éviterais le vr71 et le groupe de pompe .
La sonde extérieur viessman n’est pas compatible mais elle est livrée avec la régulation 720. si tu na pas de point haut pas besoin de purgeur il y en a un dans l’unité extérieur
Cliquez pour agrandir...
Merci pour ta réponse.

Je vois que c'est alors le VWZ AI qui peut piloter ma vanne 3 voies existante.

Est-ce que le VWZ AI peut piloter le circulateur ? Via la sortie MA1 (relais multifonction) ?

La sonde extérieure est-elle bien 2 fils (pas 3 fils) ?

Je compte mettre le ballon sur le retour.

Alors mon schéma est très simple: j'ai mon chauffage sol existant en direct sur la PAC (avec ma vanne 3 voies et mon circulateur existants), avec juste le ballon tampon sur le retour pour avoir suffisamment de "masse". Est-ce correct ?

Pour la sonde extérieure (celle livrée avec le 720), puis-je la relier au VWZ AI ? Je vois que le 720 doit être installé dans le salon, donc j'ai pas envie d'avoir un fil depuis la sonde extérieure jusqu'au salon (j'ai déjà un cable EBUS prévu, mais je n'ai qu'une paire de libre car je vais utiliser l'autre paire de mon cable EIB).

  • #74
chof a dit:
Salut,
Tu ne fais que du chauffage sol donc tu n’as pas besoin du meh, seul le wzai
Cliquez pour agrandir...
et quid pour dégeler la PAC quand nécessaire ?


oups, j'avais partagé un mauvais schéma, je trouve ceci avec le MEH 61 qui permettrait de se passer de VWZ AI

https://www.vaillant.fr/espace-professionnel/nos-services-et-supports/outils-avant-vente-pros/schematheque/?heatGenerators=Pompe+à+chaleur+Air+/+Eau+monobloc&cylinders=Sans+ballon+ECS&cylinders=Ballon+tampon+sur+le+retour&underfloorHeating=1&underfloorHeatingUnit=Direct&p=2

Dernière édition:
  • #75

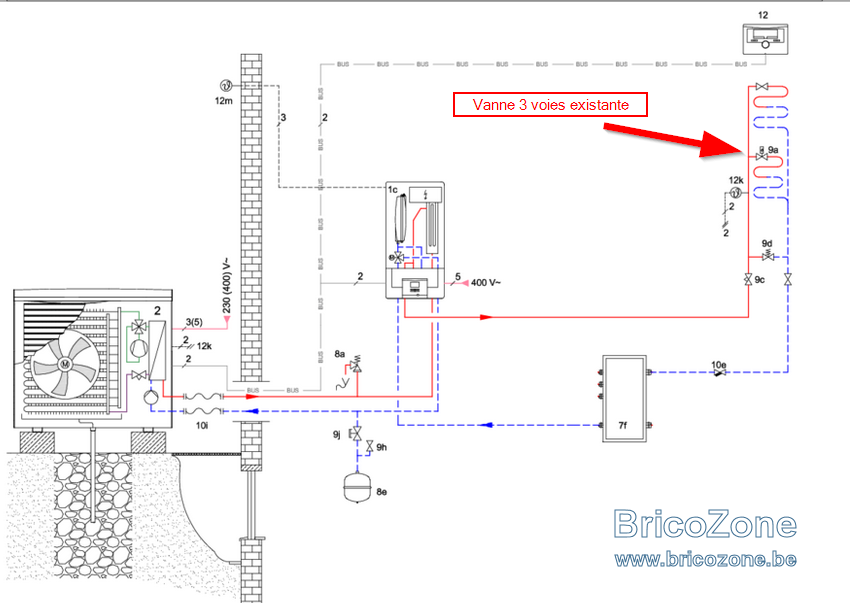

C'est en effet ça que j'avais en tête (je mets le schéma ci-dessous) - par contre, il faut savoir si le MEH peut piloter un circulateur existant et une vanne 3 voies existante (y compris pour le rafraîchissement). J'ai déjà acheté un MEH97 (mais je ne compte pas utiliser la partie ECS pour l'instant).

Je reste ouvert à n'importe quelle proposition, il faut que ça soit simple et efficace :)

J'ai aussi acheté un groupe de pompe, mais si on peut réutiliser mon circulateur et ma vanne trois voies existants, c'est encore mieux et je revendrai alors le groupe de pompe.


Dernière édition:
  • Like
Réactions: Ulr
  • #76
Pour le dégivrage c’est une vanne 4 voies intégrée dans l’unité extérieur
Pour faire que du chauffage tu n’as pas besoin du meh 97, mais du meh 60

  • #77
Je viens de relire ton post du depart, je récapitule tu as un circuit de chauffage sol existant, avec déjà circulateur et vanne mélangeuse.
Tu ne fait pas l’eau chaude avec la pac mais penses tu le faire un jour? Et tu veu faire le rafraîchissement ? Correct ?

  • #78
chof a dit:
Pour le dégivrage c’est une vanne 4 voies intégrée dans l’unité extérieur
Pour faire que du chauffage tu n’as pas besoin du meh 97, mais du meh 60
Cliquez pour agrandir...


Salut, en es-tu sûr ?

Dans la FT du MEH97 c'est bien prévu pour Arotherm Plus , mais le MEH60 (et le 61 qui semble l'equivalent du 97 pour les split) est spécifié uniquement prévu pour Flexotherm et Arotherm (sans le plus)

(Ce post m'interesse mais j'y suis pas encore à la PAC ! :p)

  • #79
Vanne 4 voies, OK, et la chaleur vient d'où pour dégivrer la PAC ?

  • #80

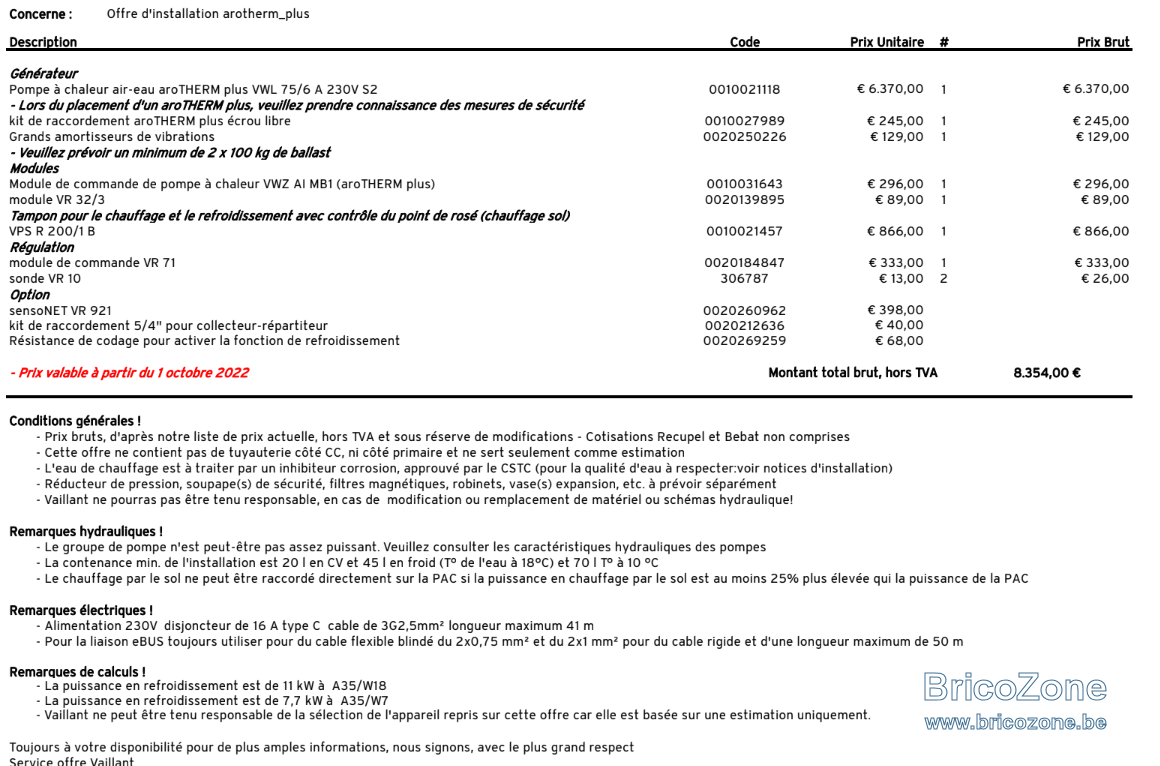

juste pour info et sans avoir à être commenter mais pour aider au projet ici ( je ne veux pas en faire un hors sujet), voici ce que vaillant m'a proposé suite à étude pour un ajout de PAC à mon ecotec pro vc 256 avec VRC 700f et circuit radiateur + circuit sol
