Parfois un décrochage peut être rapidement résolu...

jeanphi500

jeanphi500

  • #1
La voisine de mes parents a installé des panneaux PV il y a un an.
Par acquis de conscience j'étais passé chez elle vérifier le fonctionnement et j'avais vu que ça décrochait.

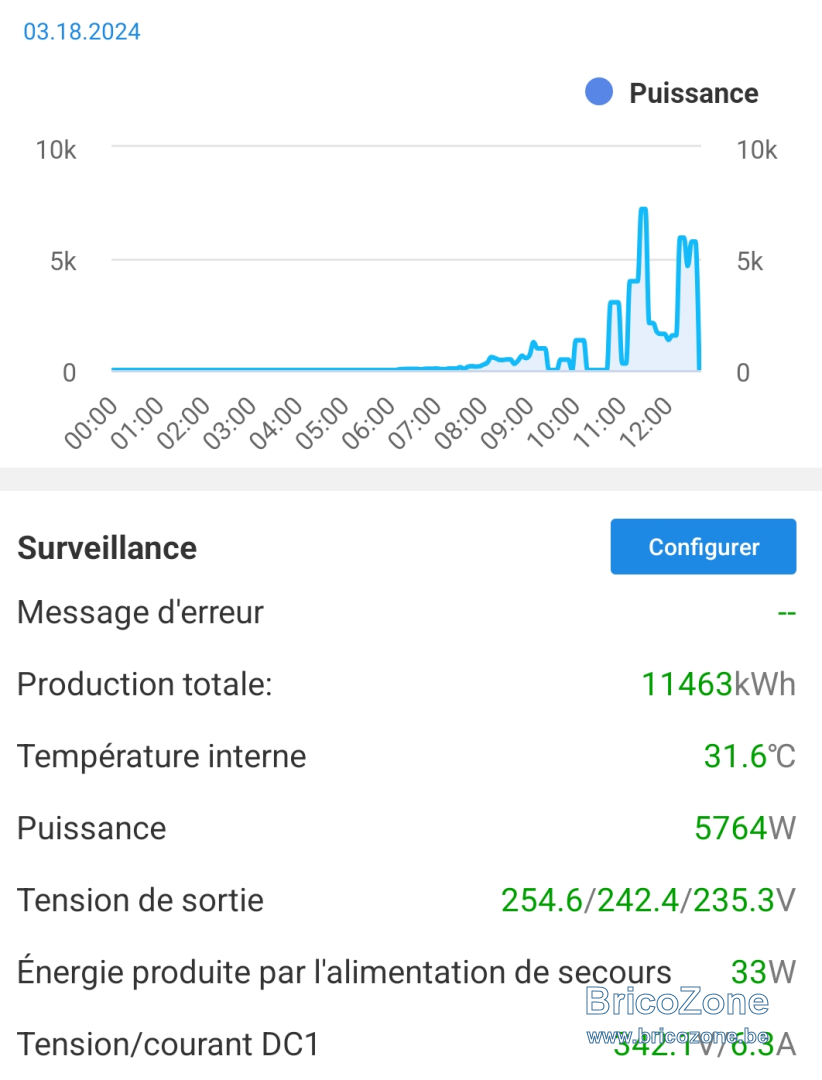

Via l'application le souci venait d'une phase qui était fortement chargée, alors que les 2 autres l'étaient bcp moins.


Onduleur triphasé donc difficile de faire quoi que ce soit là.

Chez mes parents, une autre belle installation avec 2 onduleurs mono. Dont un justement sur la phase problématique.
Armé de mon plus beau tournevis, je suis ce matin allé changer la phase d'injection, pour la mettre sur la plus faible.

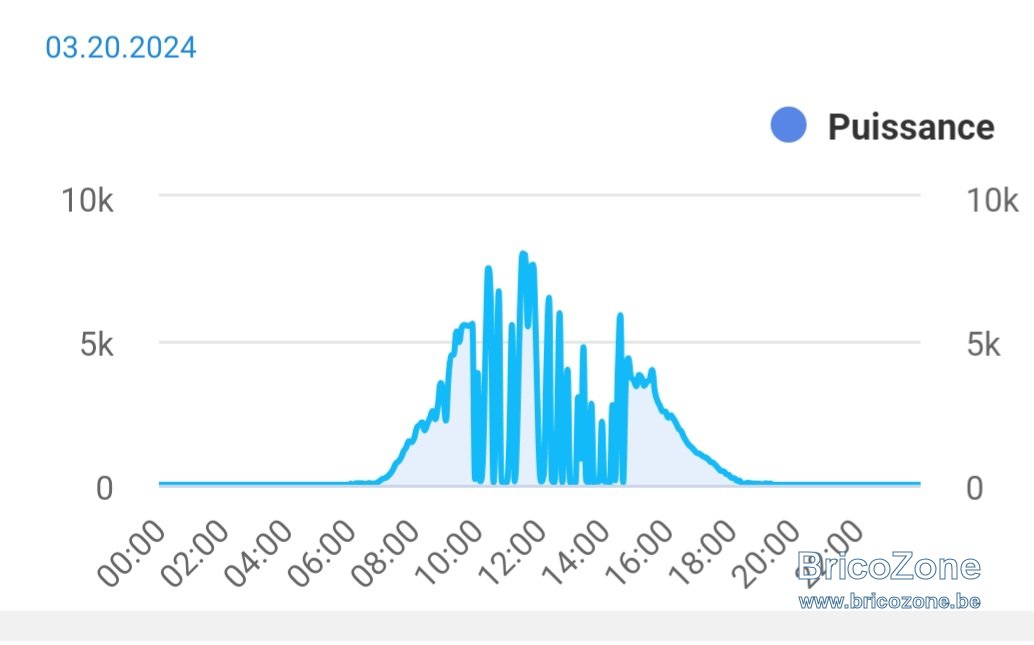

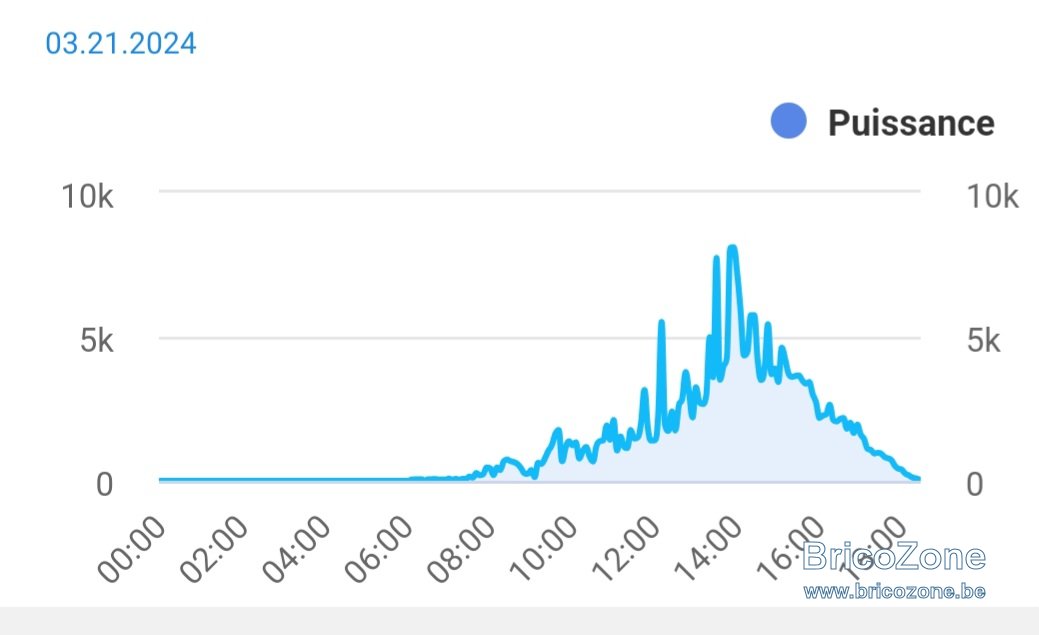

Et hop, résultat:


Quelques minutes de travail et tout le monde il est content!

  • #3
jeanphi500 a dit:
La voisine de mes parents a installé des panneaux PV il y a un an.
Par acquis de conscience j'étais passé chez elle vérifier le fonctionnement et j'avais vu que ça décrochait.

Via l'application le souci venait d'une phase qui était fortement chargée, alors que les 2 autres l'étaient bcp moins.
Voir la pièce jointe 157978

Onduleur triphasé donc difficile de faire quoi que ce soit là.

Chez mes parents, une autre belle installation avec 2 onduleurs mono. Dont un justement sur la phase problématique.
Armé de mon plus beau tournevis, je suis ce matin allé changer la phase d'injection, pour la mettre sur la plus faible.

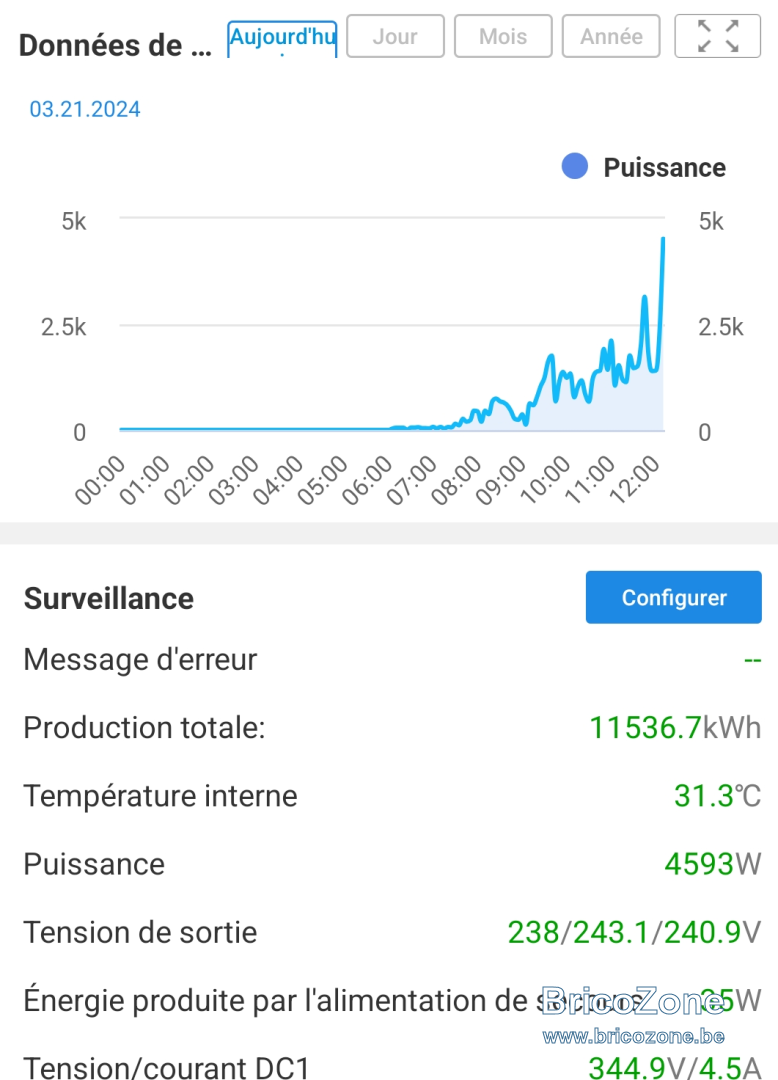

Et hop, résultat:
Voir la pièce jointe 157977

Quelques minutes de travail et tout le monde il est content!
Cliquez pour agrandir...
Tu as eu droit a un apero offert?

  • #4
Je recommande de mettre une vmc df avec des invisivents du coup !​

  • #5
C'est fou la différence de tension pour une seule installation ! :eek:

  • #6
calbe a dit:
C'est fou la différence de tension pour une seule installation ! :eek:
Cliquez pour agrandir...
J'ai pensé pareil, mais attention il y a 3 jours entre les 2 photos.
Et l'installation mono que j'ai déplacée fait 5kva

  • #9
Bonjour à tous,

J’ai la même config : 2 onduleurs mono Huawei (5kva + 3,3 kva) sur mon réseau 3v230 sans neutre.

L’option « Suppression des surtensions » est activé sur les 2 onduleurs. Merci au developeur du MAFI tool. Très pratique

Depuis, j’ai beaucoup moins de décrochage mais encore quelques un par jour sur mon 3,3 kva


Comment faire choisir les phases (nombreux installation PV dans le quartier ? Je pensait faire les étapes suivantes :

Par journée ensoleillé (vers midi), couper les onduleurs et mesurer au multimètre les tensions sur le différentiel principale dans mon tableau (Exemple – chiffres fictif):

L1/L2 = 250v

L1/L3 = 249v

L2/L3 = 246v

Pour info :

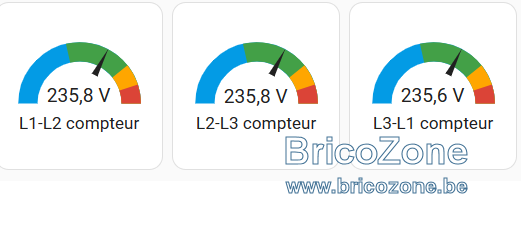

  • Les tensions « Compteur Ores » sont dans mon installation Home Assistant via le port P1 mais je n’ai pas toutes les tensions (absence de L2 en raison du 3x230v sans neutre au compteur Ores)
  • Étant donné que les nouveaux compteur ne sont pas transparent, je ne sais pas voir les couleurs des câbles dans le compteur pour savoir à quoi correspond le L1 Compteur Ores dans mon tableau (L1 ? L2 ? L3 ?). Test encore à faire…)


Dans l’idée des exemples ci-dessous.

Est-ce correct de :

Mettre le 5kva sur L2/L3 et le 3,3kva sur L1/L3 ? La phase commune des 2 onduleurs est donc L3.


Est-ce que ce résonnement est correct ou est-ce plus complexe que cela ?


Merci pour votre aide.

  • #12
Merci pour l'astuce !

Comment procéder pour vérifier cela sur une installation (onduleur SMA SunnyBoy) ? Quel(s) paramètre(s) faut-il vérifier et comment tester les différentes phases ? Je suis en mono.

  • #14
Quentin03 a dit:
  • Les tensions « Compteur Ores » sont dans mon installation Home Assistant via le port P1 mais je n’ai pas toutes les tensions (absence de L2 en raison du 3x230v sans neutre au compteur Ores)
Cliquez pour agrandir...
Le Smart Meter Huawei (DTSU66-h) permet de suivre les trois lignes si vous le branchez selon les conseils de @Marc72.




  • #15
Bonjour @isatas ,

Merci pour l'info. Pour ne pas créer un "hors sujet" sur ce post, aurais-tu une lien avec un peu d'info pour me renseigner ? Cela m'interesse énormement. J'ai effectivement de toute autres données via mon Smart Meter.

Merci à toi,

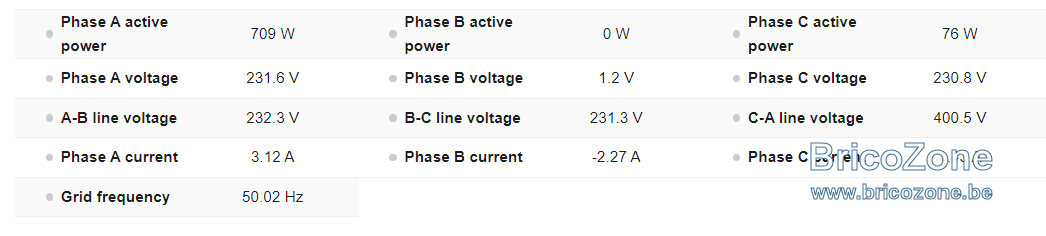

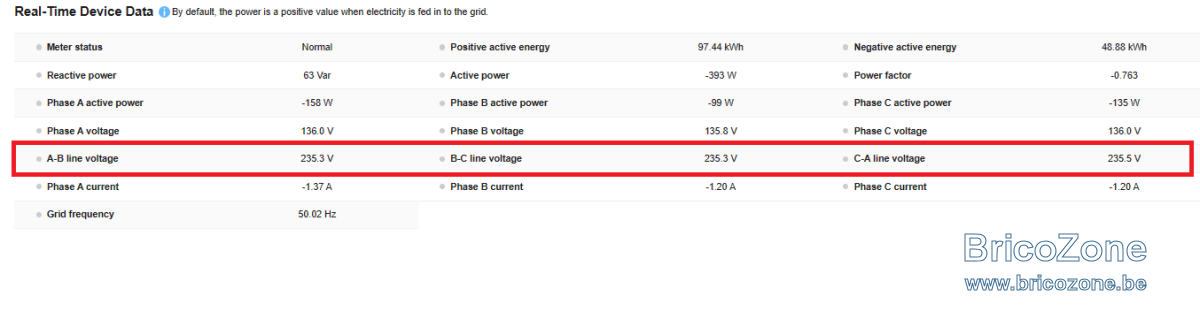

Screenshot 2024-03-22 094902.png

  • #16
Le DTSU666-h est le compteur dédié aux onduleurs Huawei. Attention, il faut bien la version -h avec les pinces CT et le câble RS485.

Les autres DTSU "non -h" ne communiqueront pas avec ton onduleur.

DTSU71 Smart Power Sensor Quick Guide - Huawei

On trouve actuellement "facilement" la version 250A et difficilement la version 100A.. qui est plus chère mais plus précise et dont les pinces sont plus petites, donc plus adéquates pour les boîtiers domestiques.

Une recherche sur bricozone te donnera plusieurs fils de discussion à son sujet.

Le tableau que j'ai posté est copié-collé du site Huawei Fusion Solar.

Puisque tu utilises Home Assistant, il existe une intégration Huawei Solar disponible sur HACS (Home · wlcrs/huawei_solar Wiki (github.com)).
.

  • #17

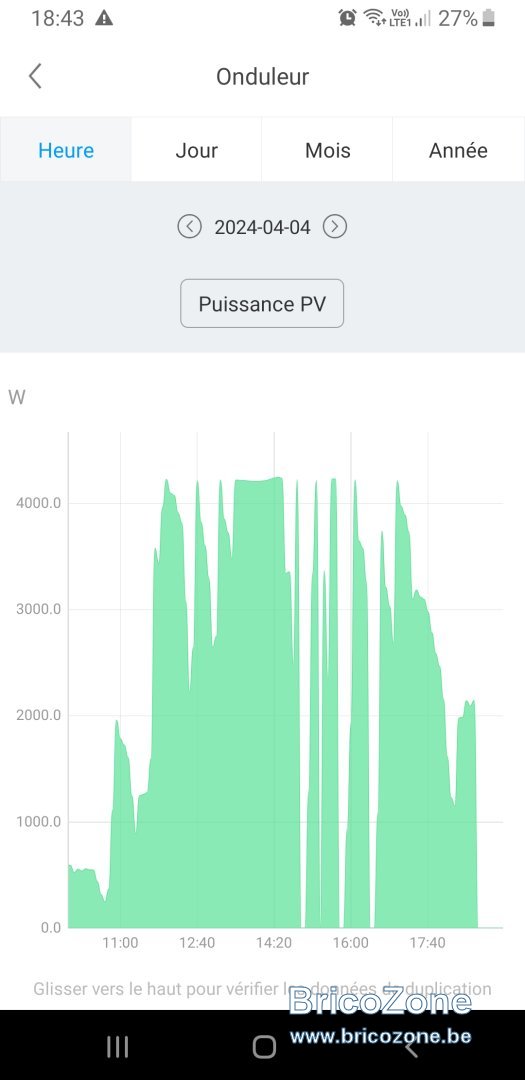

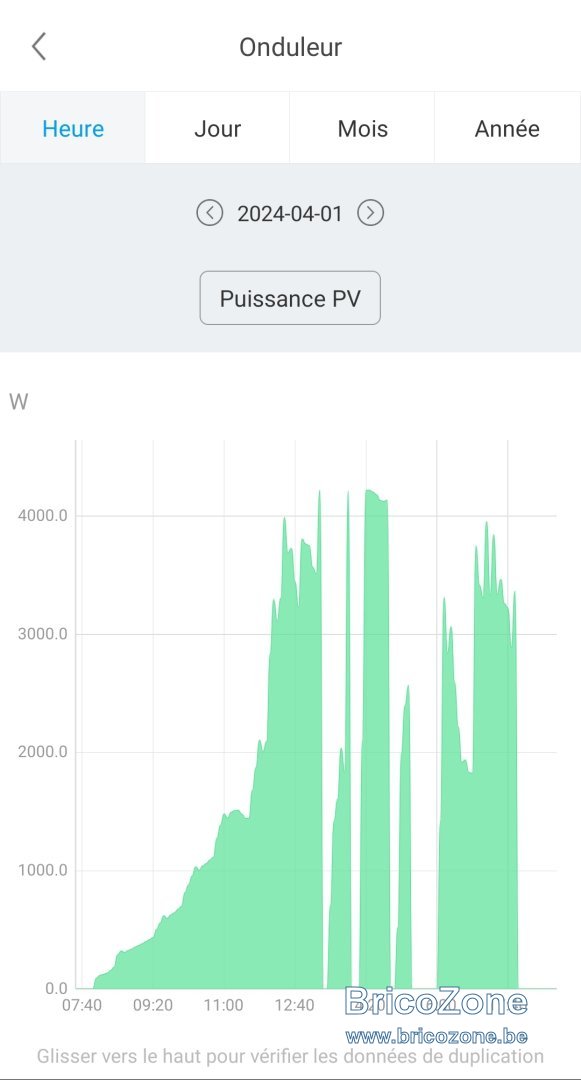

Je rebondis sur se sujet depuis quelques temps je décroche également

J'ai un onduleur growatt, quelqu'un sais si il y a une option pour que l'onduleur limite la puissance à la place de décrocher ? Comme chez Huawei il me semble.

J'ai voulu informer ores pour les décrochages, il me renvoie vers le site internet et la il me demande directement de prendre Rdv pour placer un compteur communicant...




  • #19
@Marc72 a donné la solution dans je-ne-sais-plus-quel-fil-de-discussion.

Il suffit de brancher L1 , L2 et L3 sur Ua, Ub et Uc. Et de ne rien mettre sur Un, contrairement à ce que Huawei indique.

  • #20
Quentin03 a dit:
...
Comment faire choisir les phases (nombreux installation PV dans le quartier ? Je pensait faire les étapes suivantes :

Par journée ensoleillé (vers midi), couper les onduleurs et mesurer au multimètre les tensions sur le différentiel principale dans mon tableau (Exemple – chiffres fictif):

L1/L2 = 250v

L1/L3 = 249v

L2/L3 = 246v
...
Cliquez pour agrandir...

Bonjour,
J'ai aussi un compteur triphasé sans neutre avec un onduleur mono. (et j'ai aussi pas mal de décrochage)
je dispose d'un multimètre par contre je ne sais pas m'en servir.

Pourriez vous m'expliquer comment mesurer les tensions (L1/L2, L2/L3, L1/L3) ?
(que régler sur le multimètre ? où mettre les pinces ?, ...)

Merci d'avance.
