Position de la prise d'air en toiture pour VMC DF

  • Forum Plomberie - VMC, PAC, Clim
  • Auteur du sujet Auteur du sujet jef2000
  • Date de début Date de début
jef2000

jef2000

  • #1
Bonjour, je suis en train d'installer une VMC DF (ComfoD 300) et j'ai 2 possibilités pour la prise d'air en toiture.

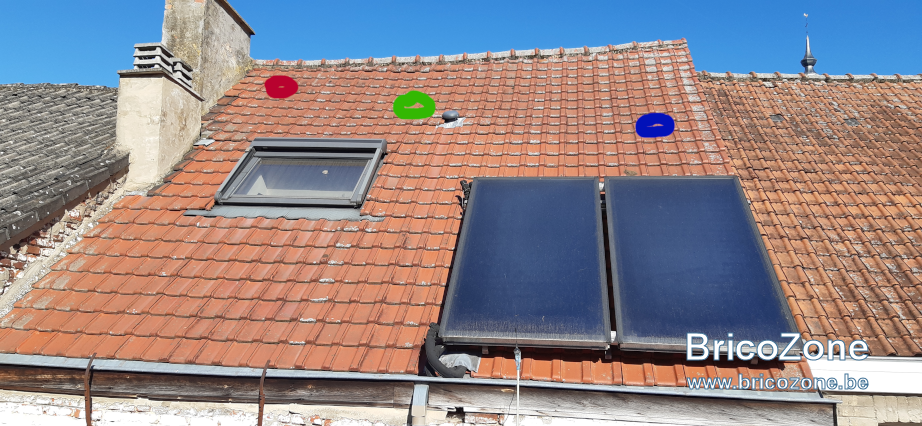

Rouge: emplacement de la bouche d'évacuation
Vert: prise d'air, option1: Conduit horizontal, environ 2m50 depuis le groupe de ventilation
Bleu: prise d'air, option2: Conduit plus long, environ 5m, qui doit remonter vers le groupe de ventilation
La façade est orientée sud-sud-est, donc les vents dominant chassent les fumées vers le haut du toit, légèrement vers la droite.

Donc en résumé, est-ce qu'il vaut mieux un conduit plus court, mais avec une prise d'air plus proche de la sortie d'air vicié et cheminées, ou bien un conduit plus long mais avec une pente et plus éloigné des sorties?
Est-ce que le fait d'avoir un point bas sur le conduit de prise d'air peut poser un problème? Formation de condensation par exemple?


  • #2
Le mieux se serai de l'autre côté. Et le conduit le plus court est théoriquement le mieux.

  • #3
Chez nous, de mémoire, la seule recommendation était de les espacer (3-4m).

  • #4
Bonjour,

la meilleure solution en sortie d'air dans votre cas c'est la sortie verte. La sortie rouge est trop proche de la cheminée !

Par contre en 2024 ... installer une ComfoD 300 (DF de 2010 environ) c'est une mauvaise option car cette série de DF Zehnder n'est absolument pas une référence en VMC-DF !!!

  • #5
Le Leu a dit:
Le mieux se serai de l'autre côté. Et le conduit le plus court est théoriquement le mieux.
Cliquez pour agrandir...
Merci. C'est bien entre ces deux critères que je n'arrive pas a arbitrer. Je ne peux techniquement pas faire le plus court et le mieux situé en même temps.

  • #6
Au point vert, est-ce que ce ne serait pas fort proche d'une mise à l'air des conduits d'évacuation ? Risque d'odeurs d'égoût ?

  • #7
daniel73 a dit:
Bonjour,

la meilleure solution en sortie d'air dans votre cas c'est la sortie verte. La sortie rouge est trop proche de la cheminée !

Par contre en 2024 ... installer une ComfoD 300 (DF de 2010 environ) c'est une mauvaise option car cette série de DF Zehnder n'est absolument pas une référence en VMC-DF !!!
Cliquez pour agrandir...
Bonjour. La rouge sera une bouche de rejet. C'est entre vert et bleu que j'hésite pour la prise d'air.
En ce qui concerne le confoD 300, j'ai pu la recuperer a un prix très interessant. Mon but est de placer un système de ventilation pour améliorer la qualité de l'air dans un logement existant, sans faire de gros travaux de rénovation. Je peux passer des gaines dans les conduits de cheminées inutilisés pour atteindre les pièces du rez et 1er étage, et le 2ème etage directement depuis le grenier. Donc au final, pas mal de boulot mais un budget raisonnable, donc pas envie de mettre plusieurs milliers d'€ pour une unité de ventilation top du top.

  • #8
tomachaka a dit:
Au point vert, est-ce que ce ne serait pas fort proche d'une mise à l'air des conduits d'évacuation ? Risque d'odeurs d'égoût ?
Cliquez pour agrandir...
Non, c'est le ventilateur de la douche, mais il sera supprimé car raccordé sur la vmc.
Il y a une grosse ferme de charpente qui passe en plein milieu, entre le point vert et la sortie de ventilateur douche. C'est pour ça que je ne peut pas déplacer le point vert vers la droite. Si je veux aller plus à droite, le conduit, partant de l'unité, doit descendre de 80cm pour passer sous la charpente et peut alors continuer jusqu'au point bleu.

  • #9
jef2000 a dit:
Bonjour. La rouge sera une bouche de rejet. C'est entre vert et bleu que j'hésite pour la prise d'air.
En ce qui concerne le confoD 300, j'ai pu la recuperer a un prix très interessant. Mon but est de placer un système de ventilation pour améliorer la qualité de l'air dans un logement existant, sans faire de gros travaux de rénovation. Je peux passer des gaines dans les conduits de cheminées inutilisés pour atteindre les pièces du rez et 1er étage, et le 2ème etage directement depuis le grenier. Donc au final, pas mal de boulot mais un budget raisonnable, donc pas envie de mettre plusieurs milliers d'€ pour une unité de ventilation top du top.
Cliquez pour agrandir...
Bonjour,

OK, je comprends mieux. C'est bien pour le rejet la sortie rouge du plan. Par contre pour l'entrée d'air neuf, je choisirais plutôt l'autre face du toit à la symétrie du point vert.

Pour le choix de la DF, c'est vous qui choisissez.

  • #10
Le problème avec l'autre face du toit, c'est qu'alors la prise d'air sera proche de l'autre cheminée (insert bois) et dans les vents dominant par rapport aux cheminées et bouches de rejet. Mais si le fait d'avoir un point bas dans la canalisation de prise d'air ne pose pas de problème, alors c'est probablement l'option bleu qui est la meilleure.
Dans la doc de Zehnder, ils précisent "Installez la gaine d’extraction d’air de sorte que l’écoulement de l’eau se fasse en direction du ComfoD", donc j'imagine que cette contrainte est spécifique à l'extraction et pas au soufflage d'air neuf.
Merci pour vos conseils et commentaires.

  • #11
jef2000 a dit:
.....
Dans la doc de Zehnder, ils précisent "Installez la gaine d’extraction d’air de sorte que l’écoulement de l’eau se fasse en direction du ComfoD", donc j'imagine que cette contrainte est spécifique à l'extraction et pas au soufflage d'air neuf.
Merci pour vos conseils et commentaires.
Cliquez pour agrandir...
Bonjour,

désolé mais Zehnder "lui-même" raconte des grosses conneries ! Ici (votre texte), une grosse bêtise de Zehnder o_O

PS) une extraction d'air de VMC-DF doit être suffisamment isolée pour ne pas avoir de condensation interne. Tout autre explication est "un pansement sur une jambe de bois" :innocent:

PSS) faites confiance aux meilleurs (comme moi), c'est gratuit mais sûr ;)

J'attends de lire les réponses "contradictoires" du quarteron de "spécialistes VMC-DF" sur ce forum. Je fais le pari qu'il n'y aura aucune réponse sur le fond du problème :innocent:

Dernière édition:
  • #12
Pas de souci, tous les conseils sont bons à prendre. Pour la prise d'air, je me dirige donc plutôt vers la solution "bleu". Je n'ai pas l'impression qu'il puisse avoir un problème de condensation sur la prise d'air, vu que la condensation se forme quand l'air se refroidit dans la gaine. Et comme c'est de l'air extérieur qui est aspiré, il n'a aucune raison de se refroidir en passant dans mon grenier, puis la gaine "zehnder flexalen" est déjà un minimum isolée.

  • #13
Bonjour,

Ta prise d'air neuf en bleue est OK ... même si déconseille complètement une prise d'air neuf sur une toiture !!!

Par contre, merci de ne pas confondre mes réponses "extraction d'air vicié" et tes textes "entrée d'air neuf".

La condensation dans les tubes "entrée d'air neuf ou sortie d'air vicié" : à ta place je vérifierais ... tu crois et tu racontes des bêtises. En VMC-DF : les tubes d'entrée d'air neuf et de sortie d'air vicié doivent être isolés :innocent:

  • #14
Salut ! Un petit caillou dans la marre: si tu mets ces entrées sorties sur ce toit qui est bien le côté exposé au soleil, plus aucune place pour des PV !!! :eek::p Ciao ! ;):)

  • #15
Tchotto a dit:
Salut ! Un petit caillou dans la marre: si tu mets ces entrées sorties sur ce toit qui est bien le côté exposé au soleil, plus aucune place pour des PV !!! :eek::p Ciao ! ;):)
Cliquez pour agrandir...
Bonjour,

tu as raison mais en VMC-DF une prise d'air neuf n'a rien à faire sur un toit ... c'est même une erreur. Et pour la sortie d'air vicié en toiture, il faut la mettre là où il n'y aura pas de PV :p

  • #17
Salut ! Je dirais risque plus élevé d'absorber de l'air vicié issu des cheminées voisines !?! Risque de condensation? A moins que batterie d'échange sous toiture aussi ! ? ! Ciao.
Tiens, fais soleil !
Tout le monde est au BBQ!! Pratiquement personne en ligne ! :D:p:cool: Ciao.;)

  • #18
Effectivement, pas vraiment d'autre choix que les sorties en toiture dans mon cas puisque le seul emplacement possible est dans le grenier. D'où la question sur l'emplacement pour justement minimiser le risque d'absorber l'air vicié. Ici il n'y a qu'en cas de vent d'ouest ou nord ouest que le risque existe, et encore, les rejets sont plus haut que la prise d'air.
Et puis si ça pose un problème, je peux toujours couper la VMC en cas de conditions météo défavorables (merci la domotique), au moins j'en aurai les bénéfices tout le reste du temps.
