Bonjour,
j’avais commencé la mise en conformité de notre installation en 2022, le nouveau tableau était prêt avec un minimum de circuits derrière l’interrupteur différentiel 30mA, mais les changements de RGIE en 2023 imposent que je revois mon projet (confirmé par l’inspecteur qui a approuvé l’installation de nouveaux PV en décembre)
Je dois trouver de la place pour trois interrupteurs différentiels supplémentaire, soit l’espace de 12 modules, puisque l’installation est 3x400+N.
J’ai décidé d’installer un petit coffret supplémentaire juste au dessus du 25D60 d’Ores et y mettre:
- l’interrupteur différentiel principal 300mA
- le limiteur 40A
- 7 circuits (6 mono + taque de cuisson en tri) qui ne sont pas protégés par un interrupteur 30mA (frigo, freezer, ..)
- une prise ‘de secours’
Trois questions:

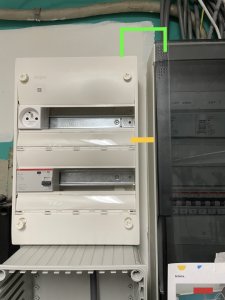

- L’espace entre le nouveau tableau et l’ancien tableau fait +/- 3 cm. Puis-je connecter les tableaux avec du VOBs (souple) 6mm2 ou dois-je utiliser du VOB (rigide) . En profitant de l’espace entre les tableaux (ligne orange sur la photo) protégé morceau de tube ou par dessus les tableaux dans une petite goulotte (ligne verte sur la photo) ? Ça ne se voit pas sur la photo, mais les sommets des deux tableaux sont alignés.

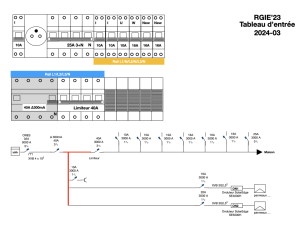

- en relisant mon schéma ce matin, j’ai l’impression que la connexion en rouge sur le schéma dois se faire en 10mm2 et non 6mm2. Ai-je rêvé ?

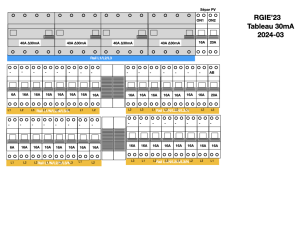

- pour le ‘grand’ tableau, qui ne comportera plus que les circuits protégés par des 30mA, je pensais mettre tous les interrupteurs différentiels en première ligne et utiliser un peigne pour l’interconnexion, du VOBs 6mm2 vers groupes de disjoncteurs. Qu'en pensez-vous ?
Note: on en profite pour faire remplacer le compteur actuel par un nouveau compteur dans un 25D60, mais ça c’st une autre histoire.
Merci. Bonne journée,
