Raccordement électrique unité intérieure de climatisation

Bonjour à tous,

En cours de finalisation de la rénovation de mon salon, je tire les derniers câbles électriques dans le plafond avant de refermer.

Une climatisation sera prévue dans cette pièce, installation prévue dans les mois qui viennent..

Petite question que je me pose: quel câblage dois-je prévoir pour les unités intérieures? Alimentation partagée ou dédiée ? Combien de fils et quelle section ?
Ou est-ce que rien n'est à prévoir et passera par l'unité extérieure, en parallèle du tuyau de gaz de clim?

Après près d'une heure de recherche car c'est compliqué d'accéder aux manuels, j'ai fini par trouver celui d'une unité Daikin. Selon ce guide de pose l'alimentation serait assurée par un câble 4G1,5 entre l'unité extérieure et les unités intérieures.
Pouvez-vous me confirmer que c'est le même principe pour les autres marques? (je ne me suis pas encore arrêté sur un choix)

Merci d'avance pour vos conseils éclairés!

Bonjour,
Une alimentation à l'unité ext.
Et en attente un fourreau pouvant prendre un 5G1,5 entre int et ext.

Merci pour votre réponse.

Cela confirme donc ce que j'avais vu

Merci

Chouffard a dit:

Merci pour votre réponse.

Cela confirme donc ce que j'avais vu

Merci

Cliquez pour agrandir...

Je suis dans la même interrogation.
Et quelle section avez-vous mis pour raccorder l'unité intérieure?

AMPaysagiste a dit:

Je suis dans la même interrogation.
Et quelle section avez-vous mis pour raccorder l'unité intérieure?

Cliquez pour agrandir...

Je n'ai encore rien mis car la pièce est toujours en cours de finitions et l'installation de la clim prévue en mai-juin.
Pas de câble d'attente installé car comme indiqué plus haut, l'unité intérieure est alimentée par l'unité extérieure. Un carottage sera donc prévu au niveau de l'unité interne vers l'extérieur dans lequel passeront le câble électrique (5G1,5 à priori), le conduit de gaz et l'évacuation des condensats.

5G2,5 minimum.

Chouffard a dit:

Je n'ai encore rien mis car la pièce est toujours en cours de finitions et l'installation de la clim prévue en mai-juin.
Pas de câble d'attente installé car comme indiqué plus haut, l'unité intérieure est alimentée par l'unité extérieure. Un carottage sera donc prévu au niveau de l'unité interne vers l'extérieur dans lequel passeront le câble électrique (5G1,5 à priori), le conduit de gaz et l'évacuation des condensats.

Cliquez pour agrandir...

merci!

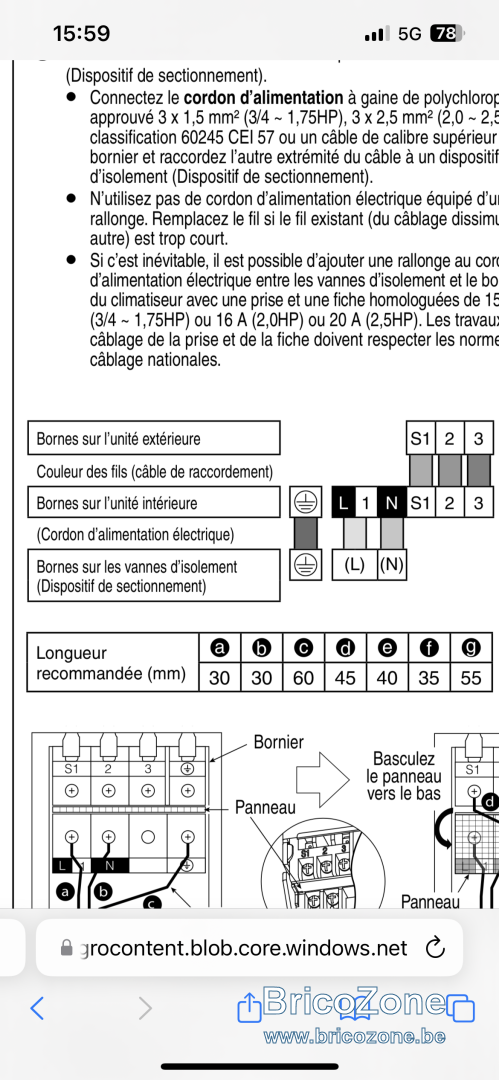

Attention que certaine marque/unité demande un raccordement par l’unité intérieur, par exemple chez Panasonic

la section du câble entre l’unité intérieur et extérieur va dépendre de la puissance de la machine. Après avec du 4g2,5 vous ne pouvez pas vous tromper en résidentiel
