Auto-installation PAC Vaillant (air-eau): compte-rendu

@lex

• 14 Juin 2025

• #141

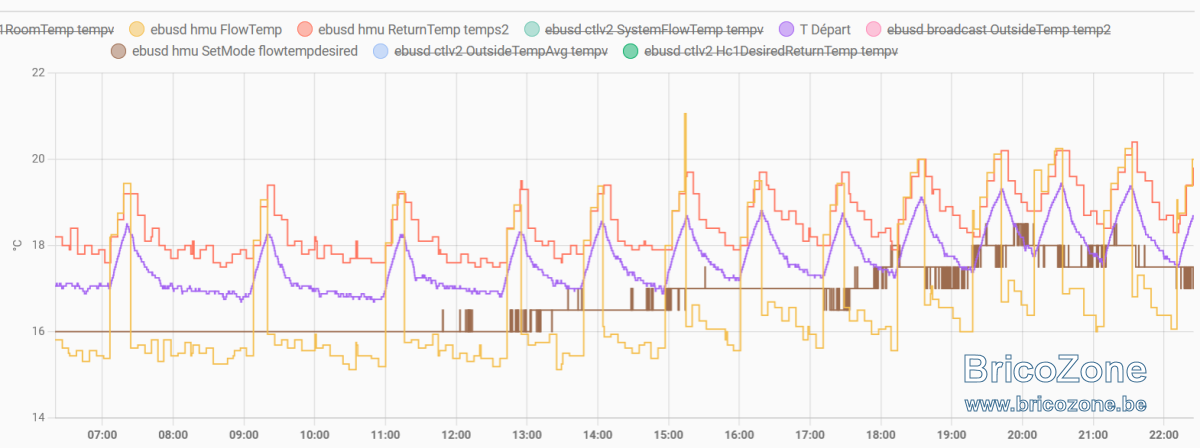

De bas en haut:
- jaune: départ PAC
- brun: consigne donnée par le système
- mauve: départ vers circuit sol
- rouge: retour PAC



@lex

• 14 Juin 2025

• #142

On voit que le point de rosée fait monter la brune dans l'après-midi, quand la température et l'humidité dans la pièce montent.



Ulr

• 15 Juin 2025

• #143

Ce n'est pas encore si cata que ça le mélange dans le ballon à ce que je vois.
La raison principale je pense est que le circuit sol n'est pas suffisamment puissant que pour capter les calories. La limite du système en mode refroidissement.
Mais le compresseur ne reste pas longtemps inactif donc les watts sont tout de même retirés, c'est déjà ça.



@lex

• 15 Juin 2025

• #144

Je suis arrivé à la même conclusion. Il faudrait que j'ouvre tous les circuits sol à fond pour maximiser la captation des calories. Il faut alors que je nettoie tous les "robinets" à contrôle de débit qui sont encrassés (j'en ai 17).



Ulr

• 15 Juin 2025

• #145

Et rééquilibrer les circuits pour l'hiver, pas évident



Tchotto

• 15 Juin 2025

• #146

Ulr a dit:

Et rééquilibrer les circuits pour l'hiver, pas évident

Cliquez pour agrandir...

Salut ! Il s'agit de bien anticiper avec des repères marqués sur chaque vanne + notes dans un mémo : nombres de tours d'ouverture ou de fermeture selon que l'on se base sur une vanne complètement fermée ou ouverte !

Certains arrivent même à marquer plusieurs réglages en fonction de la T°C extérieure et le niveau d'isolation de l'habitation.

Ouiii, il faut TOUT noter * à commencer par numéroter chaque circuit et leur affectation. Nombre de tours +T°C Ext et T°C Int.
Les choses sont nettement facilitées. Ciao.

* Comme il est recommandé de le faire dans tout tableau électrique : quel confort quand on en a besoin !!!!



@lex

• 15 Juin 2025

• #147

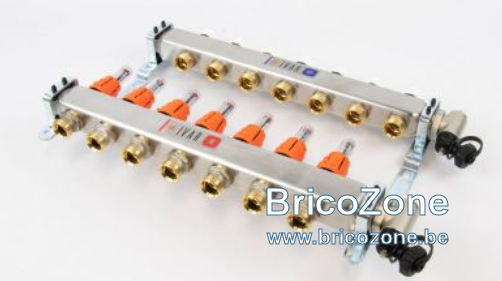

J'ai des débitmètres Begetube, comme ceux-ci.

Ils sont encrassés, on ne peut plus bien lire, et deviennent difficiles à tourner (le pro qui a fait l'installation n'avait pas installé de désemboueur).



@lex

• 23 Juin 2025

• #148

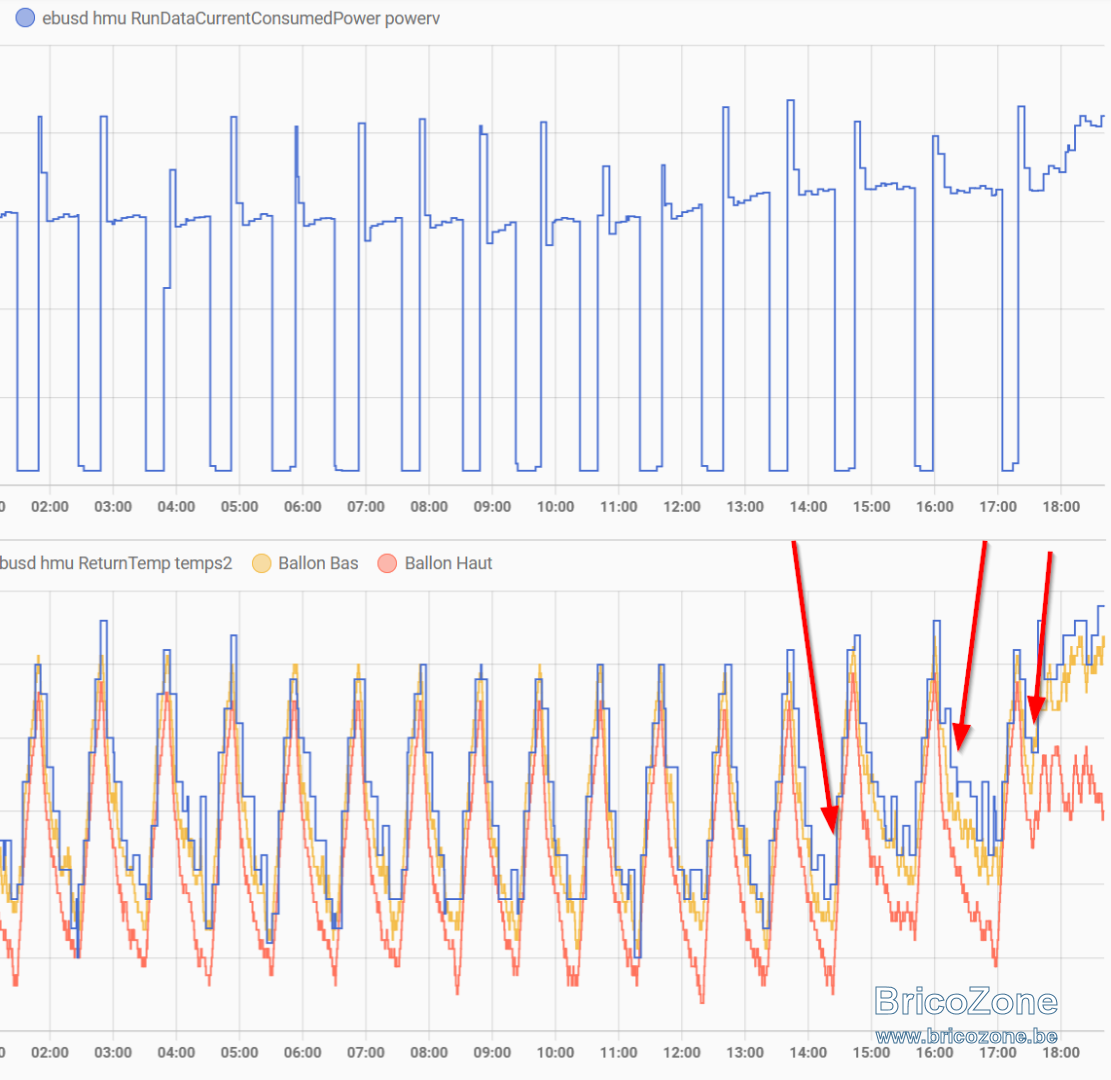

J'ai eu plus d'une centaine de démarrages compresseur la semaine dernière.

C'en était trop, j'ai décidé d'ouvrir les circuits.

J'ai procédé en 3 étapes:

1. REZ: ouverture de deux circuits à fond
2. R+2: ouverture de 4 circuits qui étaient en fait complètement fermés
3. R+1: ouverture de 5 circuits qui étaient en fait complètement fermés

Je ne sais pas pourquoi ces circuits étaient fermés, ça date sans doute de l'installation de la PAC.

L'effet est immédiat: le compresseur ne module plus à fond, les températures ballon remontent, ça va donc rafraîchir la maison encore plus d'ici demain !



Ulr

• 24 Juin 2025

• #149

[USER=59118]@Lex[/USER] a dit:

J'ai mis le Démarr. compr. rafr. à 75°min au lieu de 60, mais je ne vois pas de différence.

Cliquez pour agrandir...

ah oui juste, j'avais oublié, avec le bug ça ne fonctionne pas



@lex

• 13 Août 2025

• #150

Il fait chaud, et ça dure.

Avec mes circuits ouverts un peu partout (tant pis pour l'hiver, on verra ce que ça donne), le rafraîchissement fonctionne comme espéré:

• Consigne sur 24°C, rafraîchissement autorisé
• Dès qu'on dépasse 24.125 (je pense), la PAC démarre
• Le confort est optimal: on ne dépasse pas 25.5°C dans la maison, et on tourne en moyenne à 24.5, avec 55% d'humidité
• La PAC fonctionne en continu, l'intégrale énergie oscillant entre 80 et 110° min (avec le bug)
• La température repasse en-dessous de 24°C toutes les nuits vers 6h du matin. La PAC s'éteint alors pour quelques heures, et redémarre dès que la température repasse au-dessus de 24.0°C, généralement vers 10h
• Je n'ai qu'un seul démarrage PAC par 24h
• La T départ de la PAC est aux environs de 18°C (j'ai mis minimum 16°C)
• Le compresseur est à 30% la plupart du temps
• Il n'y a que 1° entre le bas et le haut du ballon (oui, je sais, le chaud est en-dessous, c'est pas vraiment optimal)

Tout est donc nickel et je suis trrrrès content !



@lex

• 15 Août 2025

• #151

Bon, suffit que j'écrive un post pour que ça ne fonctionne plus bien...

Depuis aujourd'hui 16h, j'ai l'intégrale énergie qui descend à 0 toutes les heures environ, et la PAC s'éteint pendant 10 à 15 minutes.
La seule chose qui a changé, c'est l'humidité intérieure.
L'intégrale énergie plonge quand l'humidité passe les 60%.

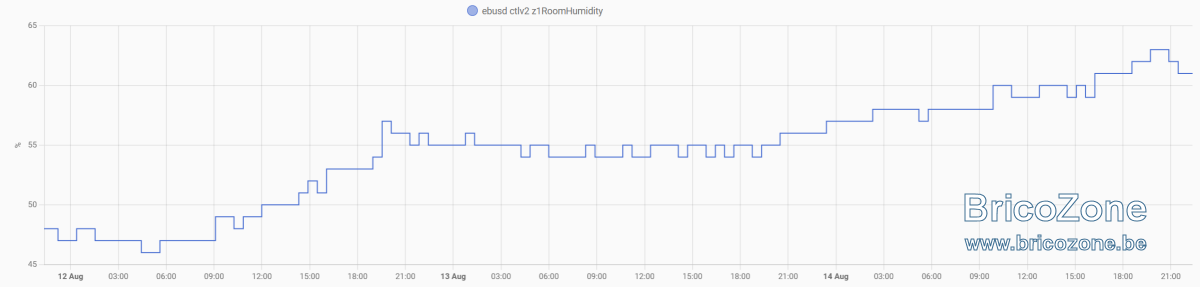

Humidité:

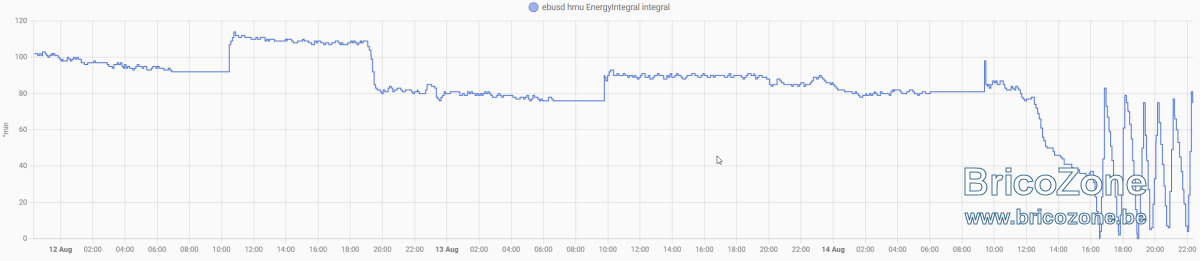

Intégrale:

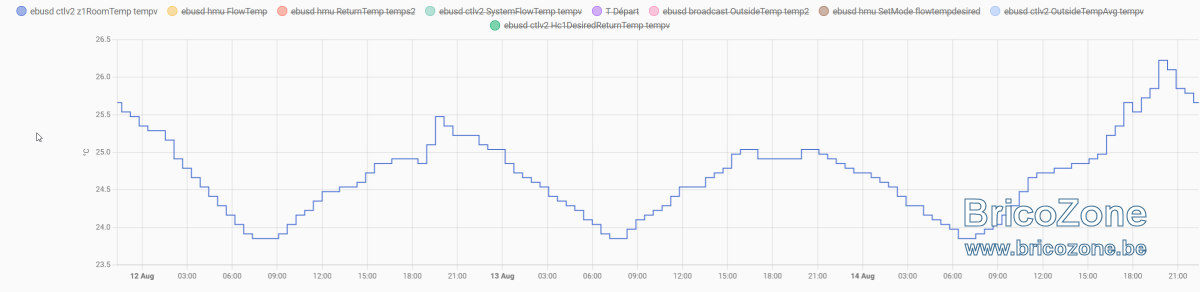

La température intérieure:

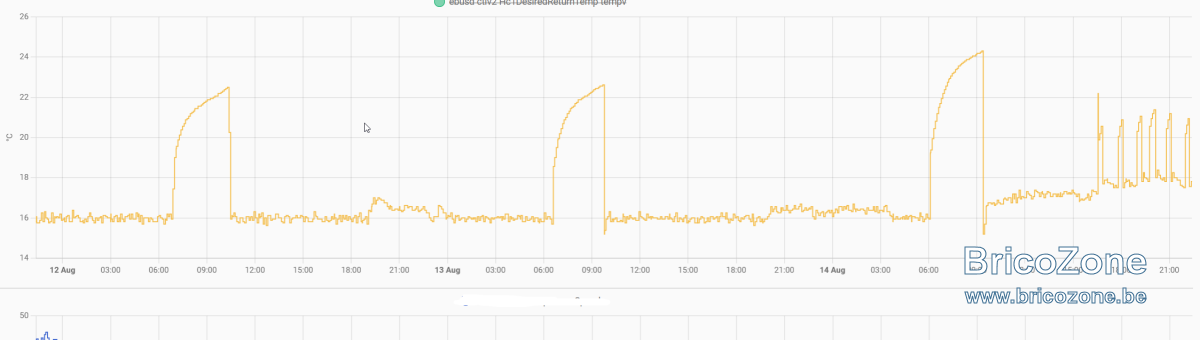

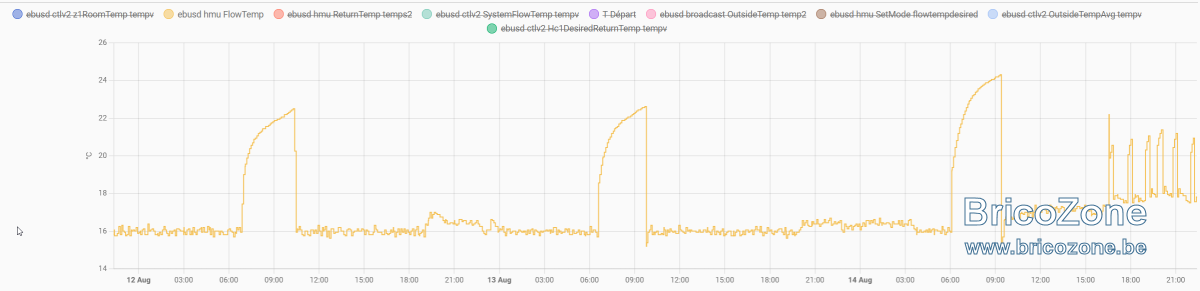

Et le flow temp, qui suit exactement la consigne flowtempdesired (pas indiqué ici):

On voit que la consigne augmente depuis la reprise de ce matin.

J'ai donc pensé que c'était un bridage dû au point de rosée.

Le décalage de la protection était toujours à +1K par rapport au point de rosée, je l'ai mis à 0K.
Effet immédiat: même la modulation du compresseur a augmenté et les cycles ont disparu.



Ulr

• 15 Août 2025

• #152

Oui la pluie de la nuit de mercredi à jeudi a fait remonter l'humidité et donc le point de rosée et donc la T de consigne Flow temp. De 16 à 18,5 ici, ça change la donne.



Ulr

• 31 Décembre 2025

• #153

vu la météo de ces jours, j'imagine que le MEH s'active le matin. Je suis curieux de voir comment le système l'active. En continu ou selon un cycle qui se répète ?



@lex

• 31 Décembre 2025

• #154

Je suis toujours en train d'essayer de comprendre comment ça fonctionne. J'ai la bivalence réglée à 0°, et pour l'instant, la résistance n'a démarré qu'une seule fois, le 25/12, par -3° de moyenne et -1° en instantané.

Je ne sais pas ce qu'il prend en considération pour démarrer.

Je continue à attendre le prochain démarrage.

Je suis en mode actif avec une courbe à 0.2, c'est juste bien pour mon isolation.

Quand il fait moins froid, j'ai de l'overshoot alors j'ai créé un hystérésis avec le contact S21, qui éteint la PAC à 21.6 et la rallume à 21.4. Ça fonctionne nickel, mais j'ai une grande inertie thermique grâce au chauffage sol.



Ulr

• 1 Janvier 2026

• #155

J'avais trouvé cette explication concernant la bivalence https://docs.google.com/document/d/1ZOSMfjnjQAlM6C5fVY3GIJZc2sjzNC6uRk9oGB94pvc/edit?usp=drivesdk

J'imagine qu'elle est en mode parallèle, à quelle valeur est le point alternatif?



@lex

• 1 Janvier 2026

• #156

J'ai réglé bivalence, donc en parallèle.

Le point alternatif est à OFF, donc la PAC tournera même par temps très froid.

Je comprends le principe de la bivalence, mais pas comment la PAC Vaillant calcule le seuil à partir duquel elle démarre la résistance, pour une valeur "point bivalence chauff." donnée (0° chez moi).



Ulr

• 1 Janvier 2026

• #157

j'avais remarqué que l'appoint s'active uniquement lorsque la T° ambiante mesurée est inférieur à T° désirée



@lex

• 6 Janvier 2026

• #158

Je pense avoir trouvé la raison du non-démarrage de la résistance en-dessous du point de bivalence: il faudrait en plus que la PAC ne soit pas capable d'assurer de desired flow temp.
Et pour l'instant, même par -3° (car pas beaucoup de dégivrages), elle assure !



@lex

• 7 Janvier 2026

• #159

Avec le mode Actif, tout va globalement bien par ces températures (-2°C en moyenne 24h extérieur).

La PAC est assez puissante malgré les dégivrages (qui m'ont l'air courts). La consigne n'est jamais atteinte, mais on est stable juste en-dessous (grâce à la courbe de chauffe qui est trop basse).

J'ai mis la courbe à 0.2, ce qui est trop quand il n'y a pas de dégivrages (il me faut 0.1) et trop peu avec les dégivrages. C'est donc une bonne moyenne.

La différence entre le flow temp et le desired flow temp reste basse et donc la résistance du MEH ne démarre pas alors qu'on est bien en-dessous du point de bivalence.

Bref, je suis content du setup.



@lex

• 7 Janvier 2026

• #160

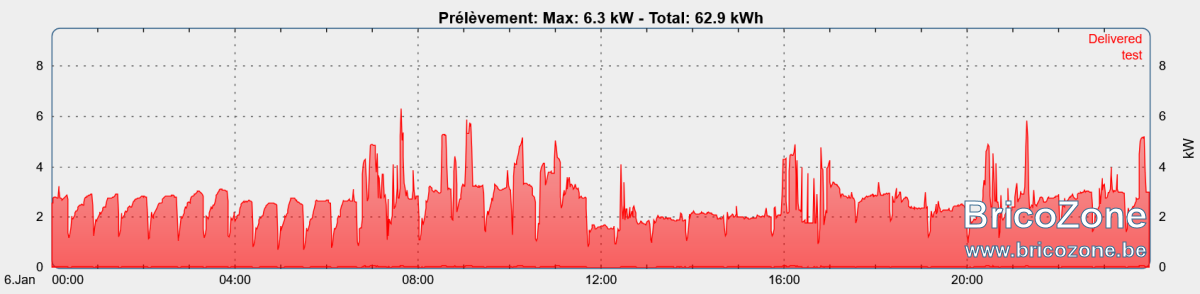

Pour info, voici la conso électrique de la maison pour la journée d'hier (prélèvement ORES).

On voit bien les dégivrages de la PAC.

La production PV fut quasi nulle à cause de la neige.

La température extérieure est restée négative toute la journée.

La consigne intérieure a été atteinte vers midi et conservée jusqu'environ 18h.

La PAC a tourné non-stop, mais a bien modulé entre midi et 18h (elle a tourné à 100% uniquement entre 2h et 11h et a modulé aux autres heures).
