Raccordement taque à induction IKEA

YellowSubmarine

YellowSubmarine

  • #1
Bonjour,

Je suis occupé sur une cuisine IKEA et je cale sur le raccordement de la taque. C'est une VILSTA plaque de cuisson à induction IKEA 300 noir.

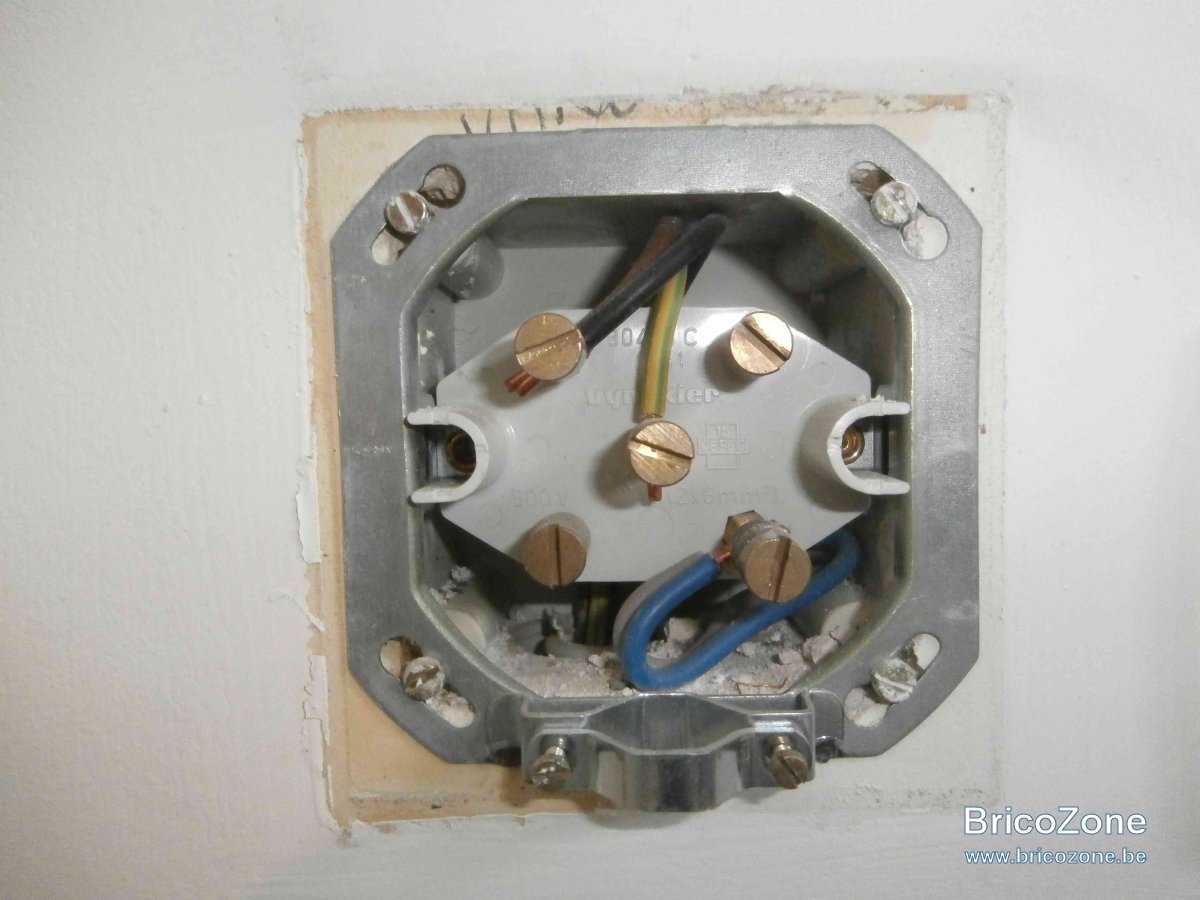

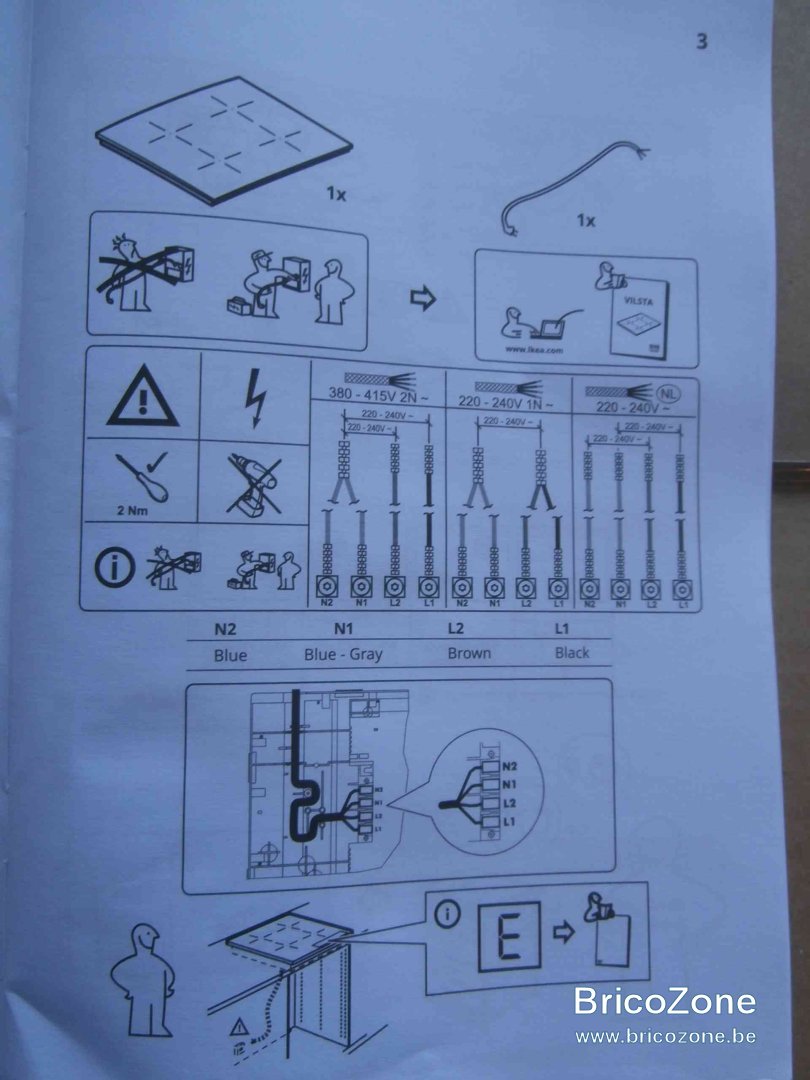

Je joins quatre photos, la prise existante, le câble fourni, le raccordement à la taque et la page du bouquin.

Je ne comprends pas les dessins fournis. Je ne vois nulle part trace de la terre. Et pourquoi quatre fils. Peut-être devrais-je changer de câble.

Quelqu'un pourrait-il me guider vers la solution.

Merci et bonne journée.



  • #2
Comment est câblé la prise existante au niveau du tableau ? Quelle est votre arrivée de courant dans la maison ?

  • #3
En plus de la question de Wark.
Une photo du disjoncteur de protection de ce circuit, plastron enlevé.
Pour bien voir le câblage.

  • #5
Cory a dit:
En plus de la question de Wark.
Une photo du disjoncteur de protection de ce circuit, plastron enlevé.
Pour bien voir le câblage.
Cliquez pour agrandir...

Je ne suis pas sur place. Vendredi fin de journée.

  • #6
C'est du 40A monophasé à priori. Un peu bizarre de raccorder 2x2 fils en mono. Peut-être une astuce que je ne connais pas.

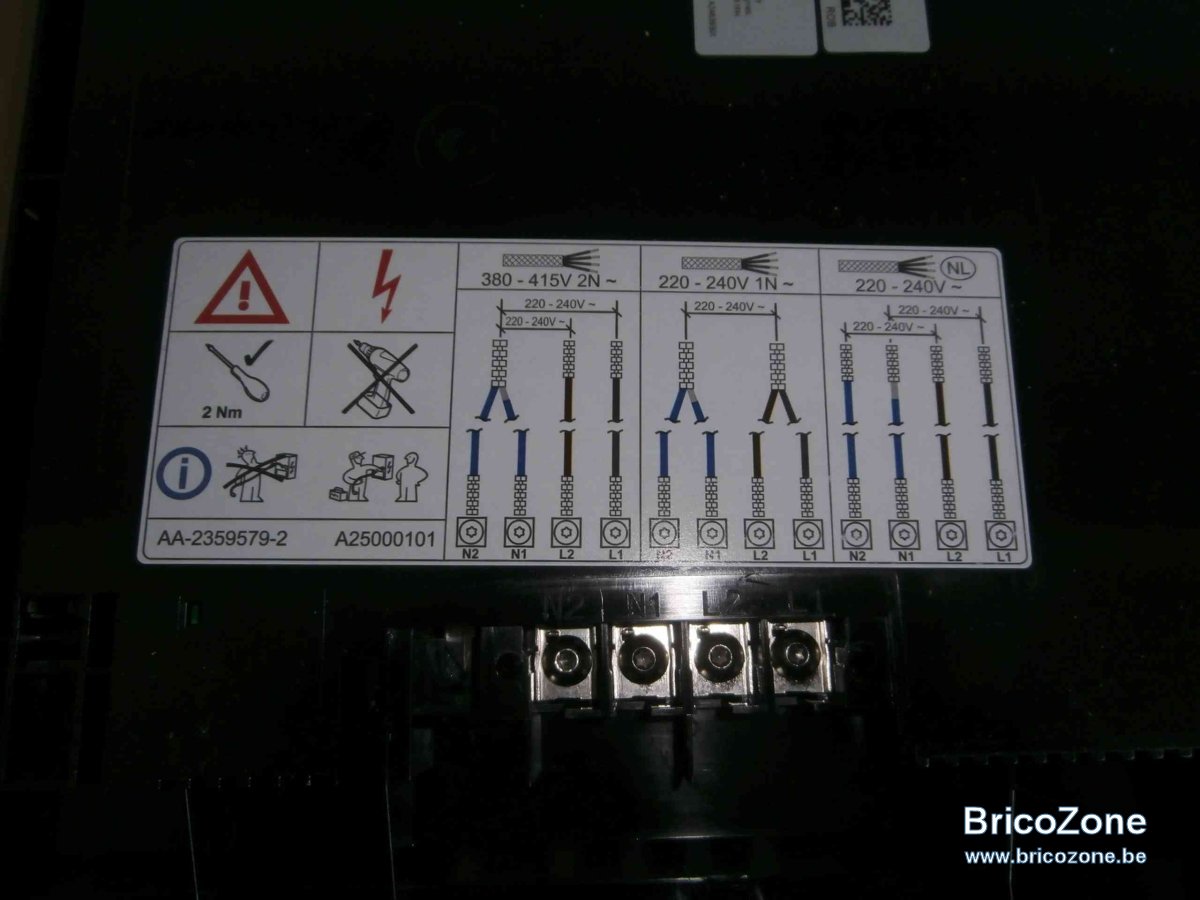

Il vous faut suivre le schéma du milieu. Et visiblement, pas de terre.

Pour être certain, la photo demandée par Cory doit être fournie.

  • #7
Je vais probablement poser une question idiote, mais pourquoi voulez-vous des informations sur le disjoncteur et le tableau ?

J'ai mis une photo de l'arrivée et je crois que c'est du monophasé. C'est à partir de là que j'aimerai raccorder la taque.

J'avais pas vu le message de Wark avant de poser cette question.

  • #8
Pour éviter de raccorder n'importe comment. On a déjà vu des réalisations folkloriques dans ces nez de prise..

  • #9
OK. Dès que j'aurais la photo demandée par Cory je la posterai.

  • #10
YellowSubmarine a dit:
Je vais probablement poser une question idiote, mais pourquoi voulez-vous des informations sur le disjoncteur et le tableau ?

J'ai mis une photo de l'arrivée et je crois que c'est du monophasé.
Cliquez pour agrandir...

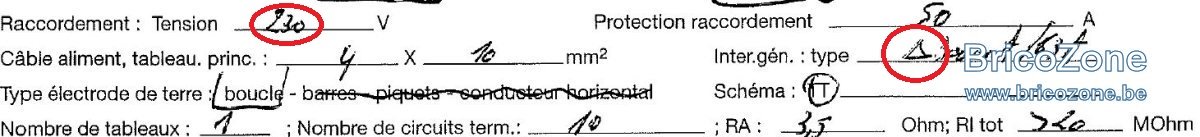

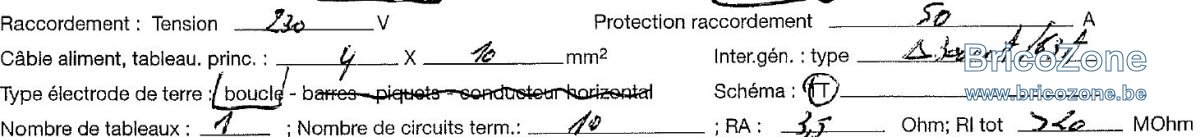

Parce que je soupçonne du tri xV au vu de la photo du PV.
Et je veux en être certain pour éviter les problèmes.



Indiqué 230V et le triangle de triphasé !!!
Ce qui laisse supposé 3x230V.

  • #11
Ou bien delta majuscule.....suivit de gribouillis et 63A
Donc mono 50A
Vieux système de mise en // de fils d'un câble.

Une photo de la plaque signalétique, y a t'il le sigle de double isolement ???

  • #13
Salut ! Dans la prise murale prévue pour taque ou cuisinière en mono, il y a 1 paire de fils en Ph et N ! :eek:
Cela signifie qu'une autre charge est branchée dessus ou une prise déplacée . A vérifier avant d'agir ! ;) Ciao.

  • #14
2x16A, j'imagine que cela signifie 2 lignes dédiées en 3G2.5 depuis le coffret, pour alimenter la taque. Cela semble logique.

  • #15

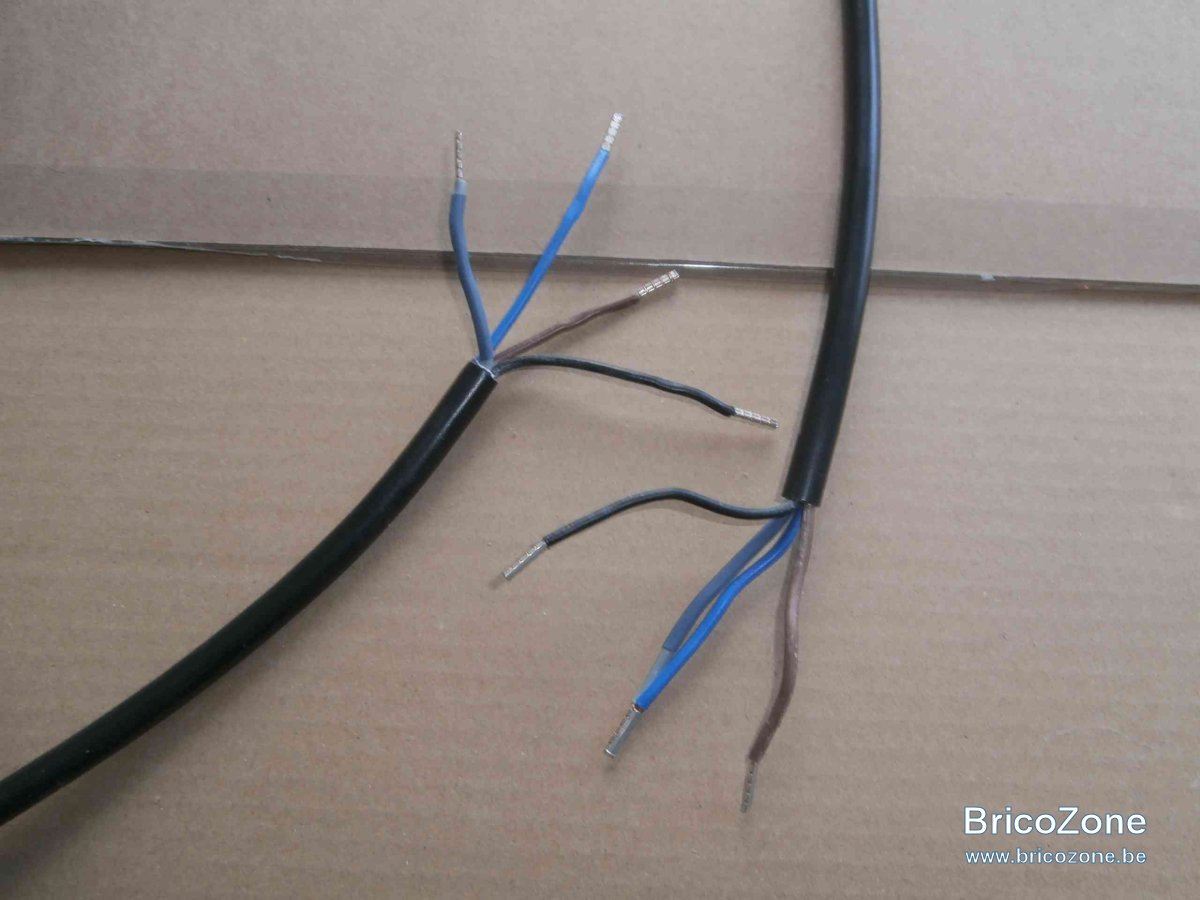

sur le bornier de la plaque de cuisson le cable "Ikea" (4 conducteurs)
sur le "nez de cable " les couples de couleurs correspondants (noir et brun / bleu et bleu-gris)

  • #16
entraxe a dit:
2x16A, j'imagine que cela signifie 2 lignes dédiées en 3G2.5 depuis le coffret, pour alimenter la taque. Cela semble logique.
Cliquez pour agrandir...
Salut ! ?? :confused: ??
Je vois un fil de terre au milieu de cette prise "cuisinière/taque/four " plus que certainement alimentée en 230V entre les 2 autre bornes Ph (fil Brun+ Noir) et N ( fils bleu et gris) .

Il faut remonter ces fils pour voir la Puissance du disjoncteur dédié à cette prise et voir où vont les deux autres fils "Ph~N ". :p
Pour moi, sa nouvelle taques si raccordée à cette prise existante sera raccordée selon le schéma 2 parmi les 3 joints par le constructeur, i.e.....
-1) Les deux fils bleus ensemble en N/prise (bl/gris) et ...
-2) les deux noirs ensemble en Ph/prise(brun/noir).

Bien sûr que si l'habitation est alimentée en 3X230V sans N ( histoire belge) ou en 3X400V+ N , il sera conseillé de tirer une nouvelle ligne dédiée en "tri " afin de répartir la charge de cette taque et soulager les phases . :p
Il nous en dira plus sur son installation et la faisabilité technique ( et géographique des lieux :D) pour améliorer cette connexion dédiée. cela en vaudrait la peine. Ciao. ;):)

La Connaissance et la Beauté non partagées sont vaines. © :p

  • #17
Bonjour,

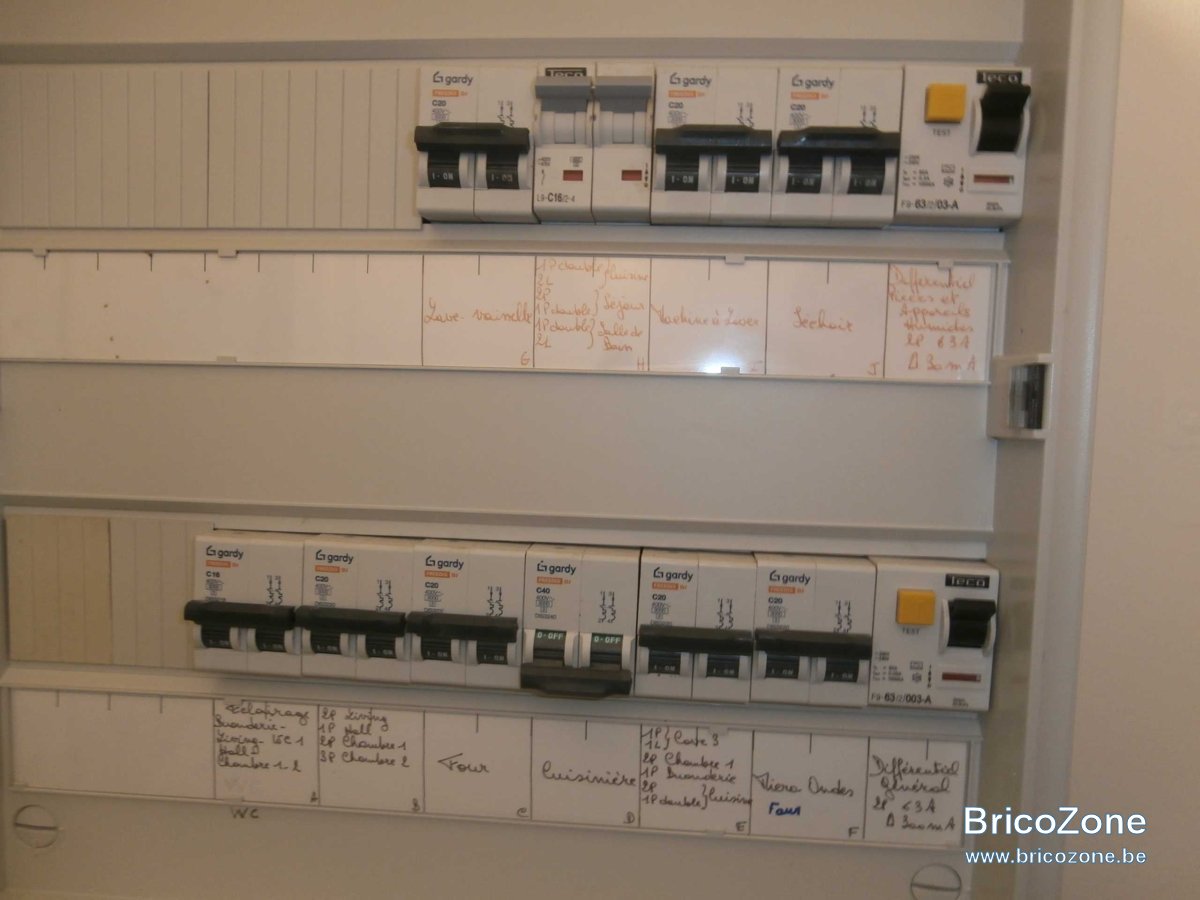

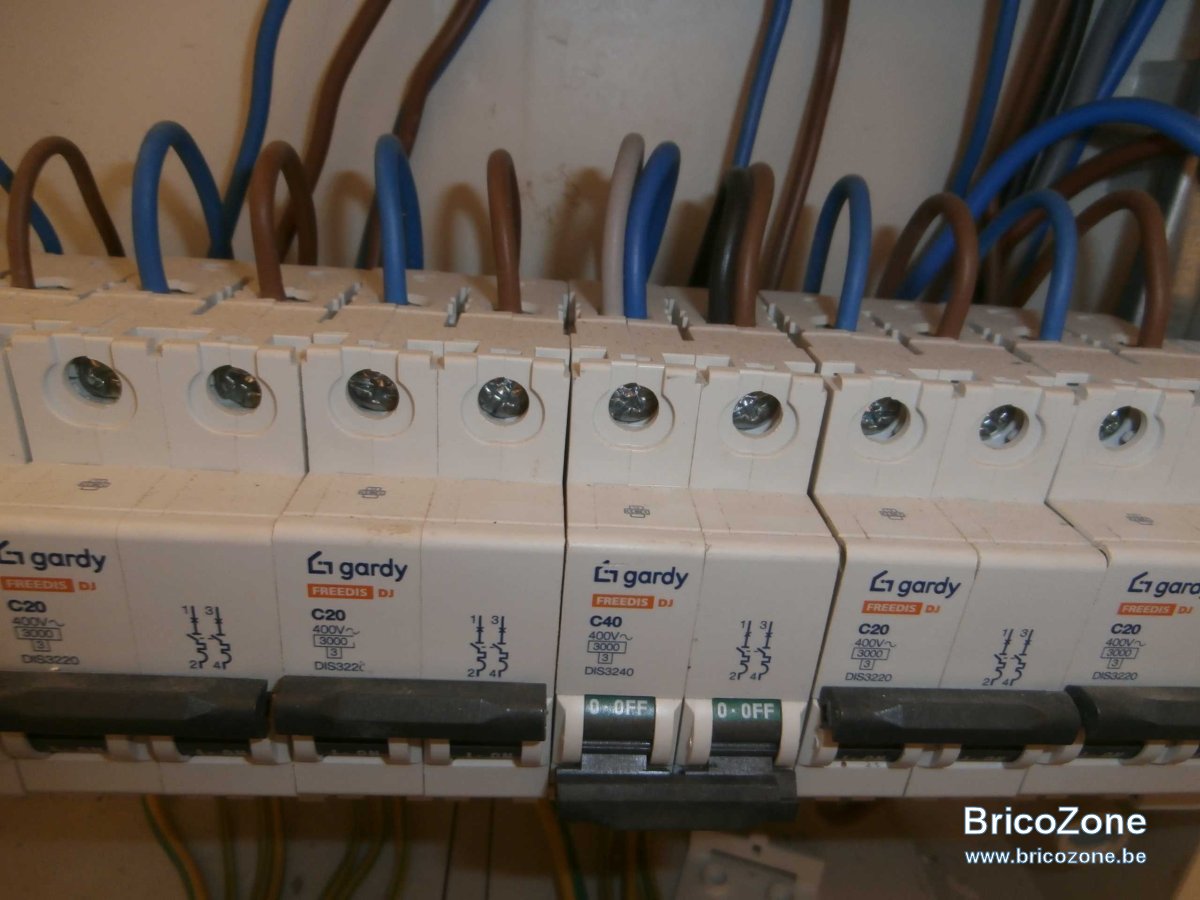

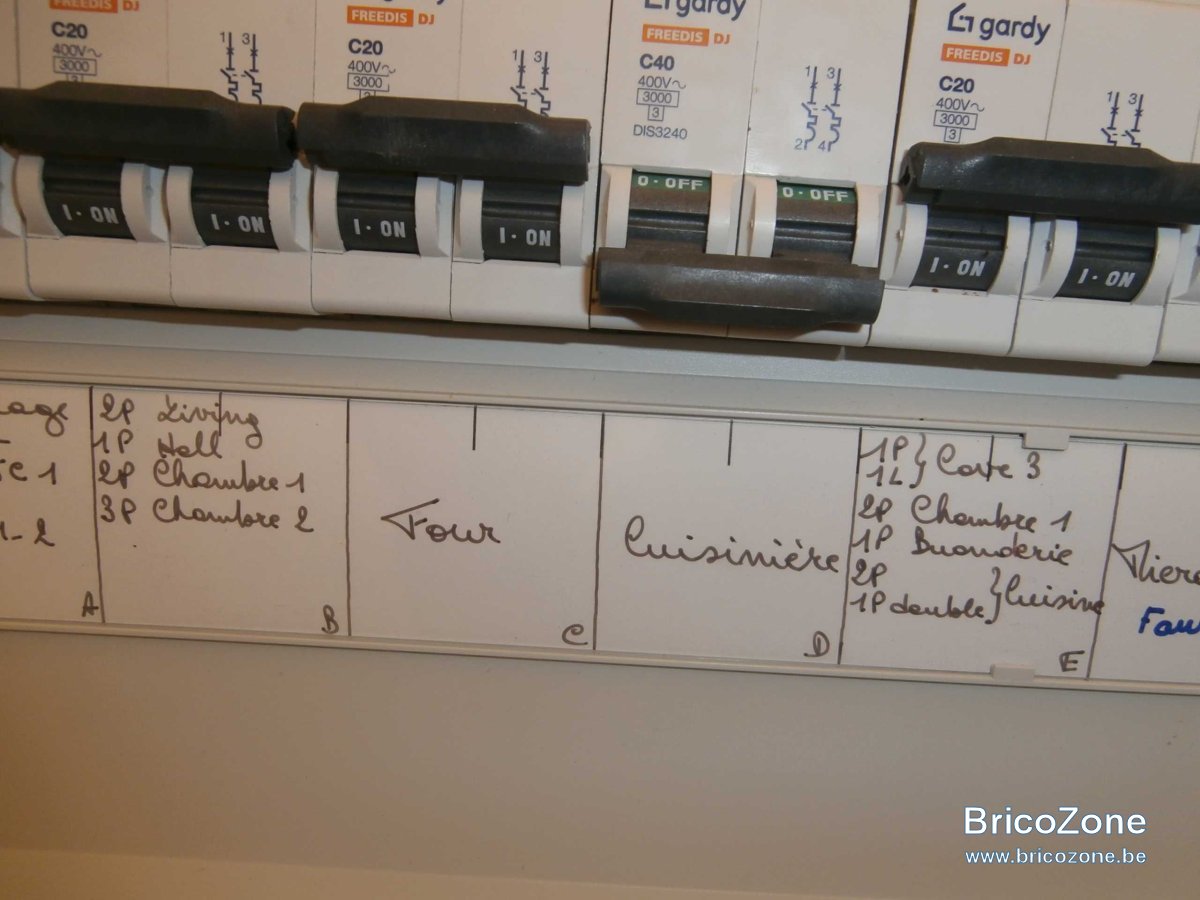

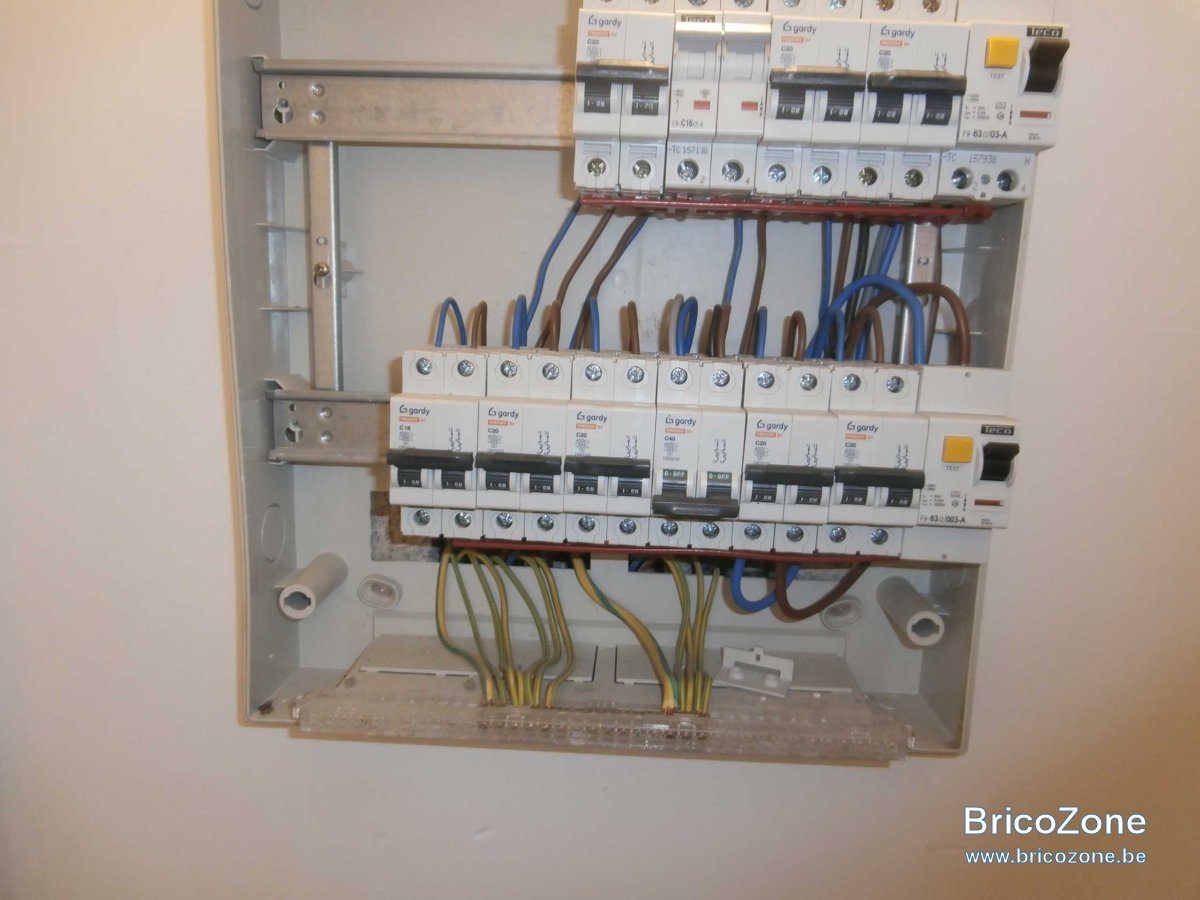

Voici les photos demandées de la boîte à fusibles.


  • #18
OK, vous êtes en mono. Le tableau est assez propre.

Par contre l'électricien qui a doublé les fils, c'est interdit. Il faut isoler un de chaque (idéalement, on garde bleu et brun) et brancher les autres.

A voir pour la section en fonction du câblage. Pour un 40A, c'est du 6 carré. En 2.5 carré, vous êtes limité à 20A.

  • #19
Salut ! Le gars qui a raccordé cette prise murale/ cuisinière au disjoncteur 40A a peut-être cru que dédoubler du fil en 2,5² faisait du 6². :laughing::eek::joy: ou au moins du 4² à ses yeux suffisant pour l'ancienne cuisinière. on voit de tout ! Ciao. :)

  • #20
Bien, je comprends donc que l'installation bien que réceptionnée n'est pas conforme.

Mon pote compte installer des panneaux photovoltaïques et fera le changement de fils à ce moment-là.

En attendant et pour me permettre d'avancer, puis-je faire ceci :
- Déconnecter les fils noir et gris existants.
- Remplacer le disjoncteur existant par un 20A.
- A la prise existante, raccorder les deux fils bleus du câble sur le bleu existant et les fils brun et noir du câble sur le brun existant.
- A la taque électrique, mettre les bleus du câble respectivement sur N1 et N2 et mettre les brun et noir sur L1 et L2. Correct ou y a-t-il un ordre à respecter.

Bien entendu, la taque ne pourra fonctionner à plein régime mais c'est du dépannage pour me permettre d'avancer.

Cela tient la route ou me déconseillerez-vous cette "solution".

Bon week-end.
