Raccordement taque à induction IKEA

  • #21
Attention au dépannage provisoire, surtout avec des sections de câble trop faible...

Et avec un 20A ça risque de faire clac très rapidement.

  • #22
Tchotto a dit:
Salut ! Le gars qui a raccordé cette prise murale/ cuisinière au disjoncteur 40A a peut-être cru que dédoubler du fil en 2,5² faisait du 6². :laughing::eek::joy: ou au moins du 4² à ses yeux suffisant pour l'ancienne cuisinière. on voit de tout ! Ciao. :)
Cliquez pour agrandir...

Quand j' ai acheté mon ancienne maison, la cuisinière électrique était raccordée avec une fiche sur une prise murale, en 2,5.

L'ex proprio "n'utilisait qu'une taque à la fois"...

  • #23
Thor79 a dit:
Quand j' ai acheté mon ancienne maison, la cuisinière électrique était raccordée avec une fiche sur une prise murale, en 2,5.

L'ex proprio n'utilisait qu'une taque à la fois"...
Cliquez pour agrandir...
Salut ! Donc, on peut en déduire qu'il était conscient du mauvais raccordement !!! :eek::p Hummm ! Ciao. :)

  • #25
Les propriétaires sont occupés de tirer une ligne de 6² sous goulotte.

Je reviens donc à ma question du départ, comment raccorder la taque ?

Si j'ai bien suivi la discussion, je devrais faire ceci :

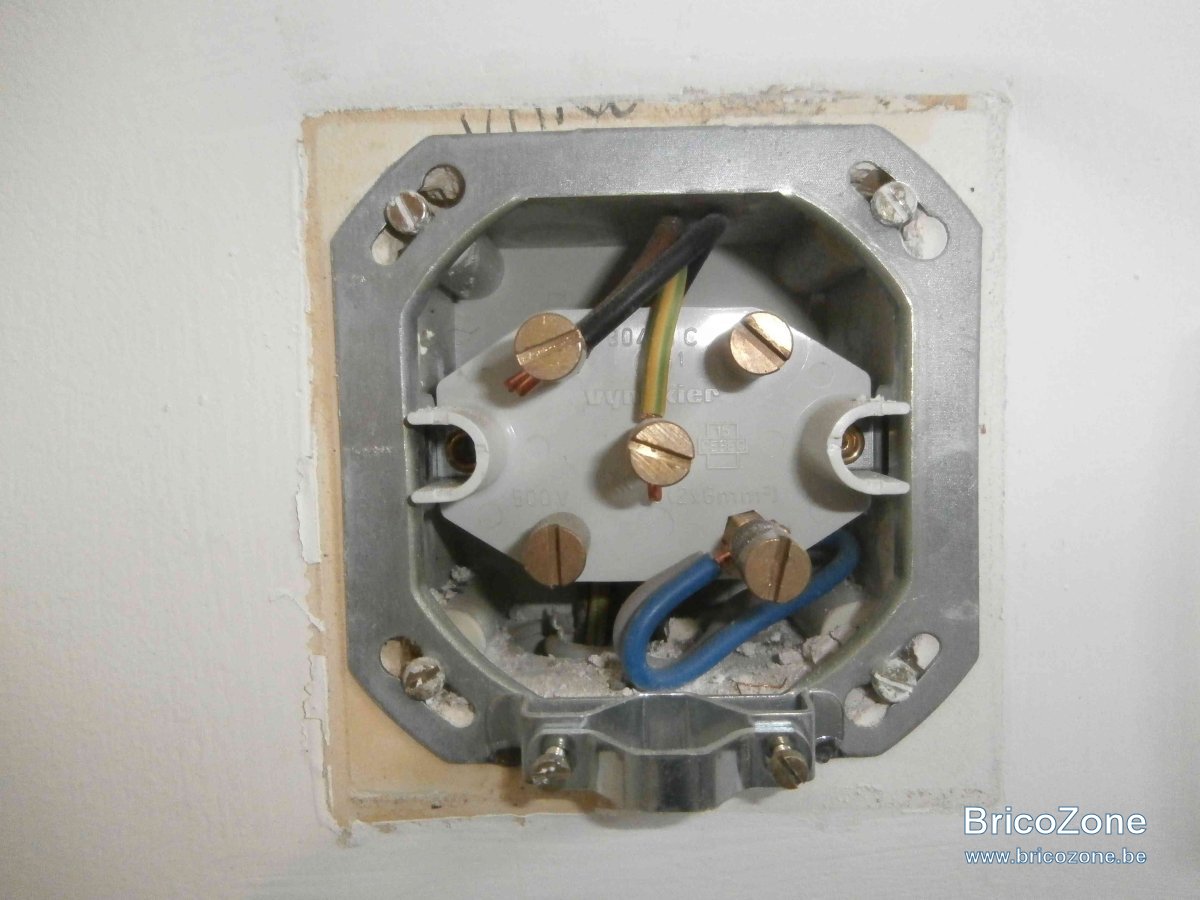

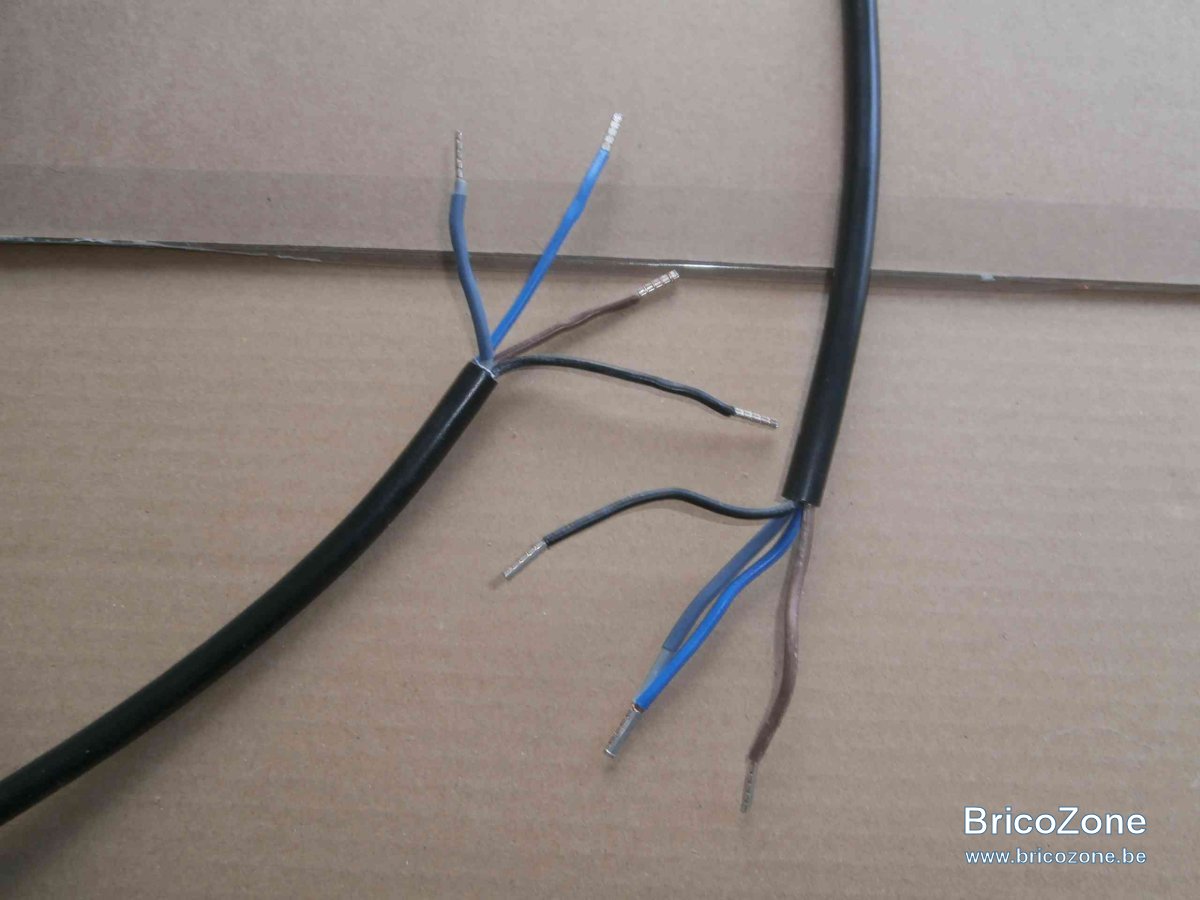

- A l'arrivée de la nouvelle ligne, raccorder les deux fils bleus du câble sur le bleu existant et les fils brun et noir du câble sur le brun existant.

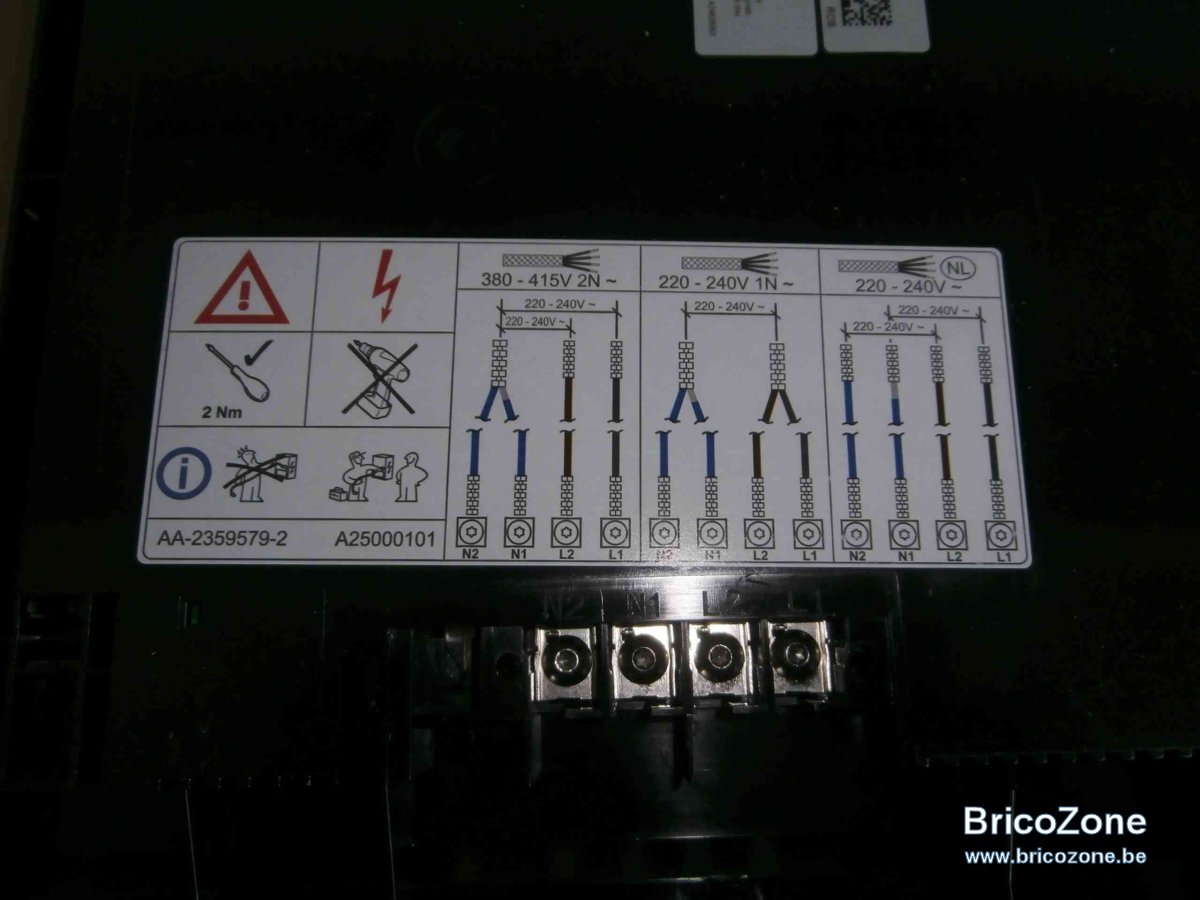

- A la taque électrique, mettre les bleus du câble respectivement sur N1 et N2 et mettre les brun et noir sur L1 et L2.

Est-ce correct ?

Merci et bon week-end.


  • #27
Bonsoir mes amis belges, ce soir c'est mon tour d'avoir un petit problème avec la même taque.
J'installe une cuisine chez un client. C'est ma première plaque Ikea (je peux vous dire que c'est la dernière).
C'est un petit appartement tableau une rangée un différentiel de 40 ampères. Rien de bien lourd (chauffage gaz). Abonnement 6 kva.
Dédié pour la taque un 32 A en 6 carré.
Monophasé 220/240 - Ph+N.

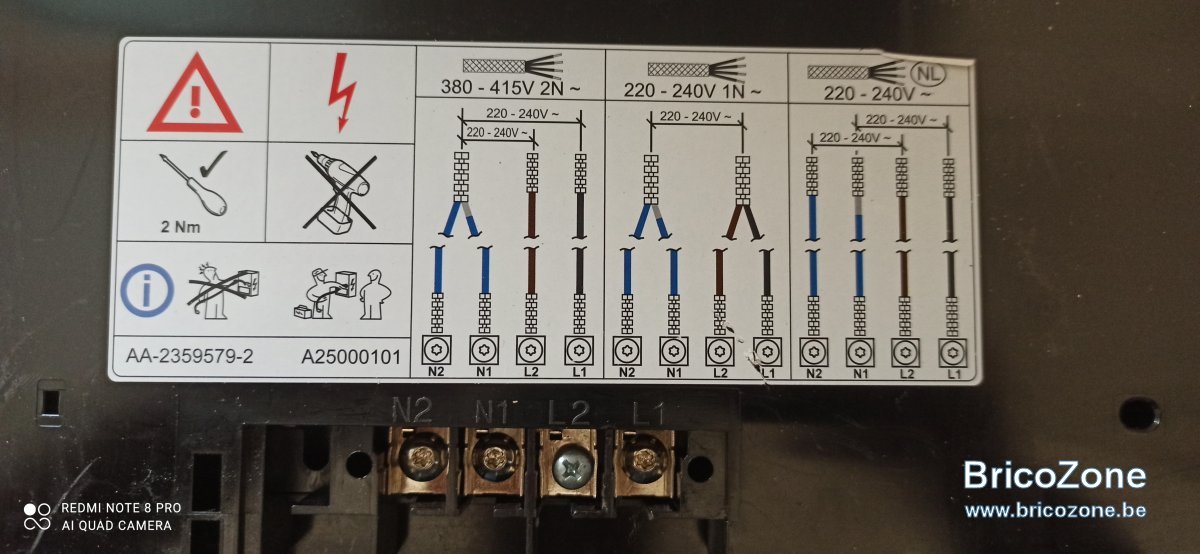

Ci-joint quelques photos qui n'etonneront personne. J'ai fait tous les branchements possibles et imaginables ! Quel branchement dois-je faire ? J'ai vérifie la continuité N1 et N2 sont ensemble alors que L1 et L2 sont séparés ?
Merci pour vos réponses






  • #28
Salut et meilleurs voeux pour 2024. On ne nouuus dîiîîîît pââââââs touuuut !! Quel est le type d'alimentation exact électrique de ce logement ! ? ! Monophasé ou triphasé " 400V + N " ! ? ! Poursuivez l'effort ! Ciao. ;):)

  • #29
Les 2 bleus sur bleu.

Brun et noir sur noir mur.

  • #30

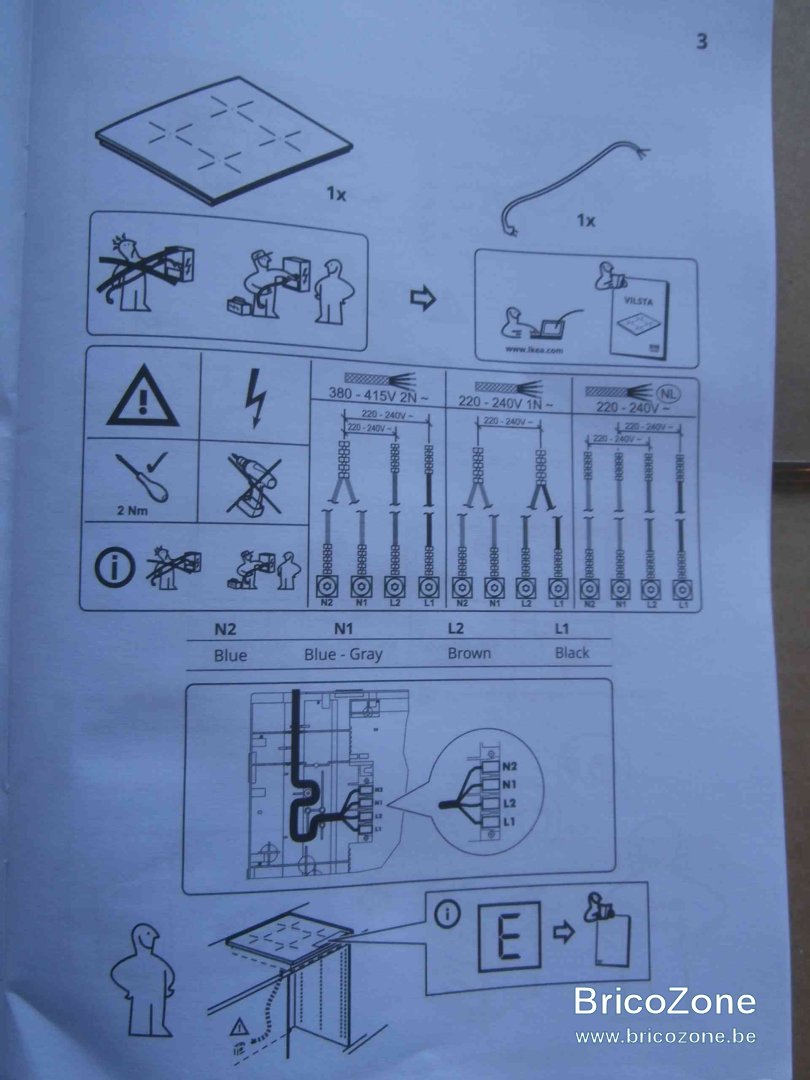

comme indiqué ;) en mono c’est le shéma du milieu, donc les 2 bleus ensemble (neutre) et les deux phases ensemble.
6 kVA cela fait 25A, le disjoncteur de 32 ne va pas servir à grand chose ?

  • #31
C'est logique de mettre un 32a... On met toujours la valeur au-dessus.

Et 6kva, c'est 26a, donc, 25 trop juste.


Par contre, je ne vois pas ce qu'il y a de compliqué avec cette plaque...? Le schéma est clair, elles se branchent toutes comme ça...

  • #32
Oui meilleurs vœux également !
Je suis en mono 220v - Phase + neutre .

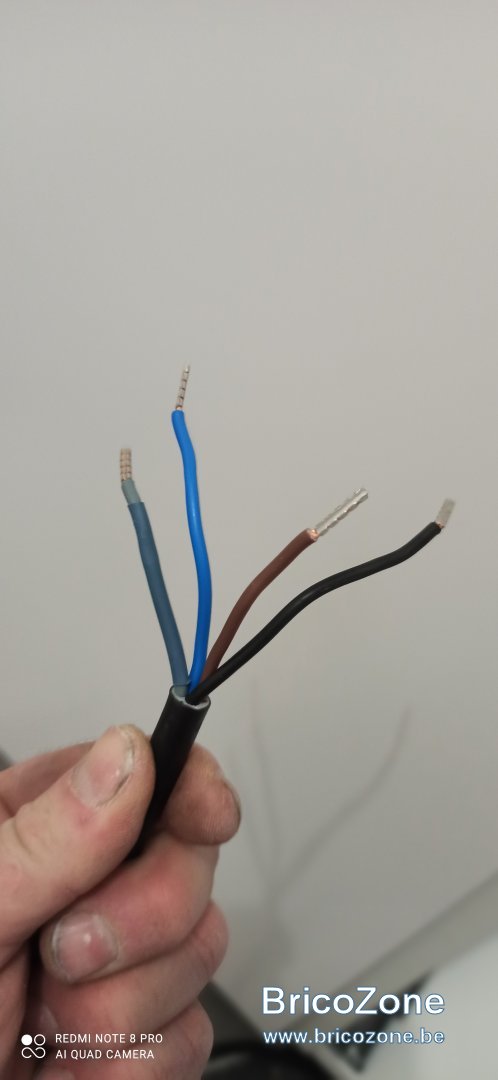

Je mets le Bleu en N1 / bleu/gris en N2 - Marron en L1 et noir en L2 et sur la prise je mets les deux bleu sur le Neutre et les marron et noir sur la phase et ça fait déclencher le différentiel 40A en amont !

  • #33
une photo de la prise ?

  • #34
Et oui flashman je suis d'accord avec toi ! C'est pourtant pas compliqué comme branchement !
J'en installe au moins 1 par semaine ( hors IKEA) et ça fonctionne toujours ! Là je bloque !
Lol

  • #35

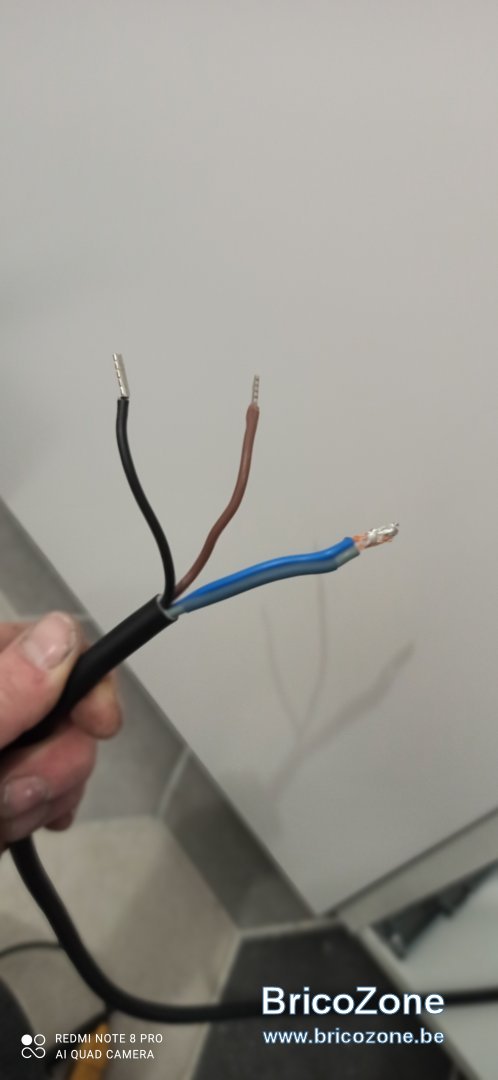

La photo n'a pas beaucoup d'importance c'est une prise en saillie neuve Legrand mosaic avec phase + neutre et terre / câble H07RN- F en 3x 6 carré

  • #36
Hello.
Et si branchement que L1 seul sur la taque, ça declenche? Et que sur L2 seul?
Problème isolement si differentiel declenche avec la taque. Voir pour remplacement taque sous Garantie
;)
