Raccords G: comment faire ?

@lex

• 13 Janvier 2023

• #1

Bonjour,

Sur mon Vaillant MEH97, j'ai deux raccords G 1"1/4 vers la PAC et quatre raccords G 1" vers le chauffage sol et ECS.

Je n'ai jamais vu ce genre de raccords, y a-t-il quelque chose de spécial à faire, ou bien je les traite comme des raccords habituels ?

Donc filasse ou Loctite 51, ou alors faut-il autre chose ?

Puis-je leur connecter directement une réduction laiton de chez Leboutte ?

Je compte partir vers du multicouches 26mm.

C'est l'embout plat qui me chipote.

Merci !



baziles18

• 13 Janvier 2023

• #2

Rien du tout c'est le cuivre qui fait l'étanchéité



antoine7850

• 13 Janvier 2023

• #3

Sur les deux du bas, c’est un joint plat qui doit s’y trouver.
G = filetage droit, et non conique. Donc le Téflon ne sert à rien



@lex

• 13 Janvier 2023

• #4

Ok, et faut-il acheter des raccords spéciaux alors ?



antoine7850

• 13 Janvier 2023

• #5

[USER=59118]@Lex[/USER] a dit:

Ok, et faut-il acheter des raccords spéciaux alors ?

Cliquez pour agrandir...

Logiquement ce sont des raccords 3 pièces qui viennent dessus. Avec un écrou et une pièce folle

Genre ceci : https://www.amazon.com.be/Raccord-M...MI4IDbrMXF_AIVDtF3Ch3OMQRPEAQYByABEgLETvD_BwE



@lex

• 13 Janvier 2023

• #6

Et je mets un joint plat, ou rien du tout ?



antoine7850

• 13 Janvier 2023

• #7

[USER=59118]@Lex[/USER] a dit:

Et je mets un joint plat, ou rien du tout ?

Cliquez pour agrandir...

Pour ceux du bas, oui un joint plat en fibre ou en caoutchouc.

Ceux du haut, c’est le cuivre qui fera l’étanchéité



@lex

• 13 Janvier 2023

• #8

Où puis-je trouver ce genre de connecteurs à compression ?

Ceux que je trouve sont à sertir.



antoine7850

• 14 Janvier 2023

• #9

Pour les raccords femelles
* tu peux prendre ce genre de réduction : https://www.viega.be/fr/produits/Ca...sition-rallonges/Piece-de-rEduction-3241.html
* Et y adjoindre n’importe quel raccord à compression : https://www.2smart.be/winkel/sanita...comap-turboskin-m-knel-x-d-m-26-x-30-mm-4-4m/

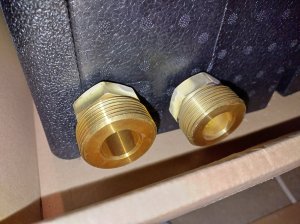

Pour les raccords mâles (photo du bas) :
* Ce type de raccord : https://www.viega.be/fr/produits/Ca...tEs-capuchons-brides/Raccord-filetE-3335.html.
+ Joint plat
* N’importe quel raccord à compression



Dernière édition: 14 Janvier 2023

Da05

• 14 Janvier 2023

• #10

antoine7850 a dit:

Pour ceux du bas, oui un joint plat en fibre ou en caoutchouc.

Ceux du haut, c’est le cuivre qui fera l’étanchéité

Cliquez pour agrandir...

Heu si il arrive à faire l’étanchéité sans joints sur les raccords cuivre, chapeau…

c’est un écrou libre, donc raccord plat avec joint entre les 2 parties….



antoine7850

• 14 Janvier 2023

• #11

Da05 a dit:

Heu si il arrive à faire l’étanchéité sans joints sur les raccords cuivre, chapeau…

c’est un écrou libre, donc raccord plat avec joint entre les 2 parties….

Cliquez pour agrandir...

Tu es si agréable pour un plombier ……………



Da05

• 14 Janvier 2023

• #12

antoine7850 a dit:

Tu es si agréable pour un plombier ……………

Cliquez pour agrandir...

Je sais mais quand je vois qu’on écrit des bêtises…



@lex

• 14 Janvier 2023

• #13

OK, merci.

Donc je prends les réductions VIEGA et je mets des joints partout.

Je vous tiendrai au courant.



Da05

• 14 Janvier 2023

• #14

[USER=59118]@Lex[/USER] a dit:

OK, merci.

Donc je prends les réductions VIEGA et je mets des joints partout.

Je vous tiendrai au courant.

Cliquez pour agrandir...

Faire attention d’avoir une basse bien plate et non légèrement conique.



@lex

• 14 Janvier 2023

• #15

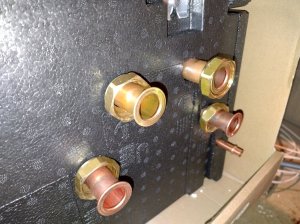

Pour la première photo (les 4 connecteurs), c'est du 1 pouce.

Je peux directement mettre ça avec un joint entre les deux pièces ?
https://www.2smart.be/winkel/sanita...comap-turboskin-m-knel-x-d-m-26-x-30-mm-4-4m/



antoine7850

• 14 Janvier 2023

• #16

[USER=59118]@Lex[/USER] a dit:

Pour la première photo (les 4 connecteurs), c'est du 1 pouce.

Je peux directement mettre ça avec un joint entre les deux pièces ?
https://www.2smart.be/winkel/sanita...comap-turboskin-m-knel-x-d-m-26-x-30-mm-4-4m/

Cliquez pour agrandir...

Mmmm faut voir le raccord en visu, voir si le plan de joint est bien plat et lisse



Da05

• 14 Janvier 2023

• #17

[USER=59118]@Lex[/USER] a dit:

Pour la première photo (les 4 connecteurs), c'est du 1 pouce.

Je peux directement mettre ça avec un joint entre les deux pièces ?
https://www.2smart.be/winkel/sanita...comap-turboskin-m-knel-x-d-m-26-x-30-mm-4-4m/

Cliquez pour agrandir...

Faut voir aussi si du 26 c’est pas trop petit…
Généralement, en basse température via PAC min 32 en multicouche



@lex

• 14 Janvier 2023

• #18

antoine7850 a dit:

Mmmm faut voir le raccord en visu, voir si le plan de joint est bien plat et lisse

Cliquez pour agrandir...

Et si non, je mets quoi ? Un mamelon avec un plat ? Ça existe ?



@lex

• 14 Janvier 2023

• #19

Da05 a dit:

Faut voir aussi si du 26 c’est pas trop petit…
Généralement, en basse température via PAC min 32 en multicouche

Cliquez pour agrandir...

Je comptais me repiquer sur le 26 existant, relié à ma chaudière gaz.

Si c'est trop petit, alors je dois remplacer le 26 par du 32 jusqu'aux collecteurs.

26 serait trop petit à cause des pertes de charge ?

J'ai 17 circuits de chauffage sol répartis sur 3 étages, le circulateur installé par le pro est sous-dimensionné depuis le début, j'ai des débits tellement faibles que je ne peux pas les moduler aux collecteurs.



Da05

• 14 Janvier 2023

• #20

17 circuits, c’est énorme.
Je viens de faire un chauffage sol, 10 circuits raccorde sur une PAC, le fabriquant préconisait de raccorder le collecteur en 32 (ou 28 cuivre).

du 26, y a que 20 intérieur…
