Réflexions RGIE juin 2023

Edmaison

Edmaison

  • #1
Bonjour à tous,

Vu que plusieurs autres posts/ discussions se font perturber par les aléas d'interprétations du nouveau RGIE sortie le 28/03/23 (pas le 1er avril) ; qu'il est d'application en juin 2023 ; je propose qu'on en discute ici, afin de revenir avec des réponses claires pour conseiller les différents intervenants sur leurs problématiques précises.
(contrôle, plan, panneaux photovoltaïques, véhicules électriques, modification ou extension substantielle, nouvelles installations, rénovation, copropriété, résidentiel, autres, etc...)


Schéma p52: il faut mettre la classe de câbles (Cca/Eca/ Etc ...)

C'est parti ! :blush:

  • #2
Macs a dit:

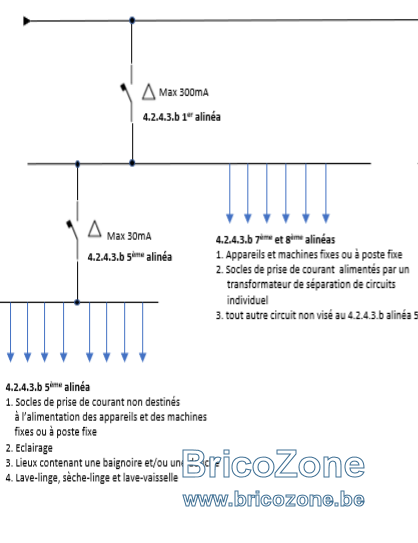

le texte du 4.2.4.3.b est clair et ne porte pas à confusion :

al. 1er : « Au moins un dispositif de protection à courant différentiel-résiduel (…) », « Ce où ces dispositif(s) de protection à courant différentiel-résiduel (…) »
al. 2 : « (…) le ou les dispositifs de protection à courant différentiel-résiduel (…) »

Le schéma ne fait que confirmer, on peut désormais avoir plusieurs 300mA (j’ai dit on PEUT, pas on DOIT, sauf dans le cas du câble non classe II visé par l’al. 2).

Idem pour les 30mA :

à l’al. 5 : « (…)
les socles de prises de courant non destinés à l’alimentation des appareils et des machines fixes ou à poste fixe;
l’éclairage
les lieux contenant une baignoire et/ou une douche
les lave-linges, les sèche-linges et les lave-vaisselles. »
C’est donc bien toutes les prises (sauf taque, four, frigo ou autre appareil fixe ou à poste fixe) et tous les éclairages
à l’al. 6 : « (…) au maximum 8 circuits terminaux par dispositif de protection (…) »
Donc c’est autant de 30mA qu’il y a de multiple entamé de 8 circuits, et le schéma le confirme : il y a 8 flèches en-dessous du 30mA…
Cliquez pour agrandir...

Ok

BG1000 a dit:
Il est autorisé de placer au maximum 8 circuits terminaux par dispositif de protection à courant différentiel-résiduel mentionné ci-avant.

On ne précise pas le type de différentiel
De plus la figure 4.10 montre un 300mA avec un 30mA et 6 circuit sous 300mA ainsi qu'un autre 300mA avec 8 circuits
Cliquez pour agrandir...

Débattons :blush:

Dernière édition:
  • #4
Mon dieu, je ne savais pas qu'il y avait de tels changements. Autant avant on parlait de ce qui devait être placé en aval du 30ma, ça va devenir plus simple de mentionner ce qui pourra encore se trouver en aval du 300ma.. Je prépare un tableau, je crois que je vais tout placer sur le(s) 30ma.

(Et je vais acheter des actions chez TECO, Le
grand, ABB, Hager.. :laughing:)

  • #5
BG1000 a dit:
https://www.vincotte.be/home/assets/files/publications/Vinçotte_Installation_Domestique_Electrique_2022_FR.pdf
Voir unifilaire page 7
Cliquez pour agrandir...

Pauvre vincotte, ils ne sont déjà plus a jours. C'est dur pour tout le monde. (Mais dans l'ensemble, la majeure partie reste bon)

  • #6
@Dehix " Le 30mA c'est pour la sécurité des personnes (résistivité du cours humain, défibrillation, etc...) perso j'étais pour, même avant ce nouveau RGIE.

C'est anormal /dangereux d'avoir des "pertes" de plus de 30mA sur une installation quel qu'elle soit. c'est qu'on a mal fait un truc. "

  • #7

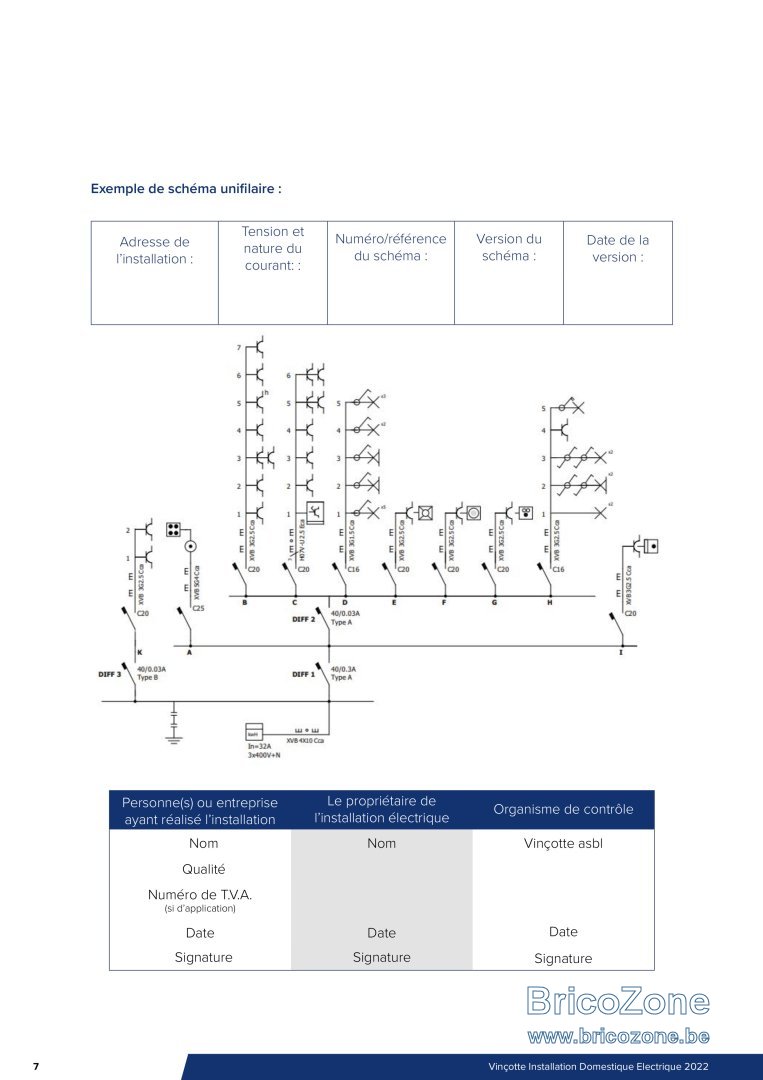

Extrait RGIE Vinçotte
Vinçotte_Installation_Domestique_Electrique_2022_FR (3).jpg

  • #8
RGIE mars 2023 a dit:
Immédiatement en aval du dispositif de protection placé à l’origine de l’installation électrique, au moins un dispositif de protection à courant différentiel-résiduel à haute ou très haute sensibilité est placé auquel sont raccordés au moins les circuits suivants:
1. les socles de prise de courant non destinés à l’alimentation des appareils et des machines fixes ou à poste fixe;
2. l’éclairage;
3. les lieux contenant une baignoire et/ou une douche;
4. les lave-linges, les sèche-linges et les lave-vaisselles.

Il est autorisé de placer au maximum 8 circuits terminaux par dispositif de protection à courant différentiel-résiduel mentionné ci-avant.
Cliquez pour agrandir...

Cela ne s'applique que pour les nouvelles installations, mais c'est un changement super important: toutes les prises sur lequelles il n'y a pas d'appareils fixe, tout l'éclairage devront être sur des différentiels 30mA, et un nouveau diff dès qu'on dépasse 8 circuits !


Dernière édition:
  • #9
tomachaka a dit:
et un nouveau diff dès qu'on dépasse 8 circuits
Cliquez pour agrandir...
Nouveau diff haute sensibilité (30mA)
--> pour moi c'est possible d'avoir plus de 8 circuits en aval d'un 300mA (ceux qui en dépendent directement+ chaînes des 30mA)

  • #10
Nouvelles installations... C'est super, je suis en plein dans le raccordement de mon coffret basé sur l'ancien RGIE. :pensive:
Adrika

  • #11
adrika a dit:
Nouvelles installations... C'est super, je suis en plein dans le raccordement de mon coffret basé sur l'ancien RGIE.
Cliquez pour agrandir...
Moi aussi mais je pense pas qu'ils peuvent refuser... Est ce qu'il ne vont pas se baser sur base du premis par exemple?...

  • #12
Comme cité dans le poste #1, si réception avant juin 2023, c'est OK pour l'ancien RGIE

  • #14
Je n'aurai pas ma réception fin juin 2023... :sob: Donc, je suis bonne pour contacter l'électricien qui vient de faire mon tableau provisoire pour qu'il regarde ce qu'il va devoir modifier... Enjoy!

  • #15
adrika a dit:
Je n'aurai pas ma réception fin juin 2023... :sob: Donc, je suis bonne pour contacter l'électricien qui vient de faire mon tableau provisoire pour qu'il regarde ce qu'il va devoir modifier... Enjoy!
Cliquez pour agrandir...
Garde des traces de la date de du début des travaux

  • #16
De toute façon, la seule grosse différence, ce sont les 30ma en tête de circuit, non ?

  • #17
Wark a dit:
De toute façon, la seule grosse différence, ce sont les 30ma en tête de circuit, non ?
Cliquez pour agrandir...
Et là limitation de 8 disjoncteurs /départs sous un 30mA
(Il y a pas mal d'autres choses aussi)

  • #18
Question sans doute stupide mais l'électricité de ma maison a été réceptionnée l'an dernier. J'ai entretemps fait des modifications et vais installer des panneaux solaires. Lors de la réception pour la partie onduleur, les contrôleurs vérifient-ils toute la maison ? Si oui, dois-je respecter les nouvelles règles ?

  • #19
Edmaison a dit:
Et là limitation de 8 disjoncteurs /départs sous un 30mA
(Il y a pas mal d'autres choses aussi)
Cliquez pour agrandir...

C'est vrai mais c'est quand même assez compliqué d'en mettre plus dans un même tableau en utilisant des peignes. Ça va rajouter un ou deux 30mA à tout casser dans un tableau moyen ?

Je vois pas ça comme étant une révolution.

Dernière édition:
  • #20
Sauf chez moi j ai 2 tableaux et qu'il y a déjà beaucoup de monde o_O
