Réflexions RGIE juin 2023

  • #41
RGIE mars 2023 a dit:

Immédiatement en aval du dispositif de protection placé à l’origine de l’installation électrique,

- au moins un dispositif de protection à courant différentiel-résiduel à haute ou très haute sensibilité est placé auquel sont raccordés au moins les circuits suivants:
1. les socles de prise de courant non destinés à l’alimentation des appareils et des machines fixes ou à poste fixe;
2. l’éclairage;
3. les lieux contenant une baignoire et/ou une douche;
4. les lave-linges, les sèche-linges et les lave-vaisselles.

Il est autorisé de placer au maximum 8 circuits terminaux par dispositif de protection à courant différentiel-résiduel mentionné ci-avant.:(

  • #42
momo a dit:
RGIE mars 2023 a dit:

Immédiatement en aval du dispositif de protection placé à l’origine de l’installation électrique,

- au moins un dispositif de protection à courant différentiel-résiduel à haute ou très haute sensibilité est placé auquel sont raccordés au moins les circuits suivants:
1. les socles de prise de courant non destinés à l’alimentation des appareils et des machines fixes ou à poste fixe;
2. l’éclairage;
3. les lieux contenant une baignoire et/ou une douche;
4. les lave-linges, les sèche-linges et les lave-vaisselles.

Il est autorisé de placer au maximum 8 circuits terminaux par dispositif de protection à courant différentiel-résiduel mentionné ci-avant.:(
Cliquez pour agrandir...

Et je rajouterai :
Haute sensibilité=30mA
Très haute=10mA

Donc c'est bien précisé a quel type de DDR c'est applicable ;)

  • #43
Je vous remercie tous pour vos réponses, grâce à vous j'ai compris un peu mieux le nouveau RGIE, je vais voir pour préparer le projet (qui ne se fera pas au mieux avant fin de l'année), je regarderai pour mettre les PAC sur des circuits différents comme il a été mentionné également, c'est vrai qu'en lisant tous vos conseils ma première esquisse est perfectible et je vous remercie tous de vos réponses.

@perenoel123 pour répondre à votre question pour le 20A pour lave-linge etc, j'ai toujours gardé cette optique de : prise = 20A sur 2,5², mais avec votre information je vais pouvoir gérer cela différemment, je me dis avec tous ces changements que je suis bien content de ne pas être électricien c'est à s'arracher les cheveux.

Je vais regarder également si je retrouve l'email du vérificateur qui avait fait les contrôles des installations que j'avais faites pour la famille, je lui demanderai son avis également pour être certain lorsque je réaliserai le chantier d'être dans les normes et ne pas me faire refouler, ça me casserait bien les pieds j'avoue.

Je vous remercie encore une fois tous pour votre aide et vos réponses et vous souhaite un excellent week-end de Pâques :)

  • #44
Je confirme que c’est bien qu’un seul 300mA en tête est suffisant, les 8 circuits c’est pour les hautes et très hautes sensibilités

  • #45
Bonjour,
Quelqu'un a-t-il déja trouvé des précisions quand aux dérogations ? J'ai déjà eu un refus car suite au changement de tableau , le controleur a estimé que l'installation était neuve ... (dans une maison de '71).

  • #46
Il faut pouvoir prouver l'âge de l'installation.

S'il y a eu des grosses modifications (ajout de différentiels, modification de tableaux) ou s'il y a eu une extension (véranda, atelier) , il faut une conformité de l'ensemble.

C'est détaillé en fin de RGIE (mais ça reste toujours a l'appréciation/zèle/flemme/rigueur du contrôleur)

RGIE 2023 a dit:
Les éventuelles dérogations (sections
6.5.8., 8.2.1. et 8.2.2.) qui sont d’application pour l’installation électrique sont également
mentionnées dans le rapport de visite de contrôle.
Cliquez pour agrandir...

Un changement de tableau, c'est une "modification substantielle" de l'installation (même si c'est pour un mieux) et ça ce voit qu'il ne date pas des années 70 ;)

  • #47
MikeRyan a dit:
Je souhaite refaire prochainement toute l'installation de la maison et du coup vu ce que j'envisage...

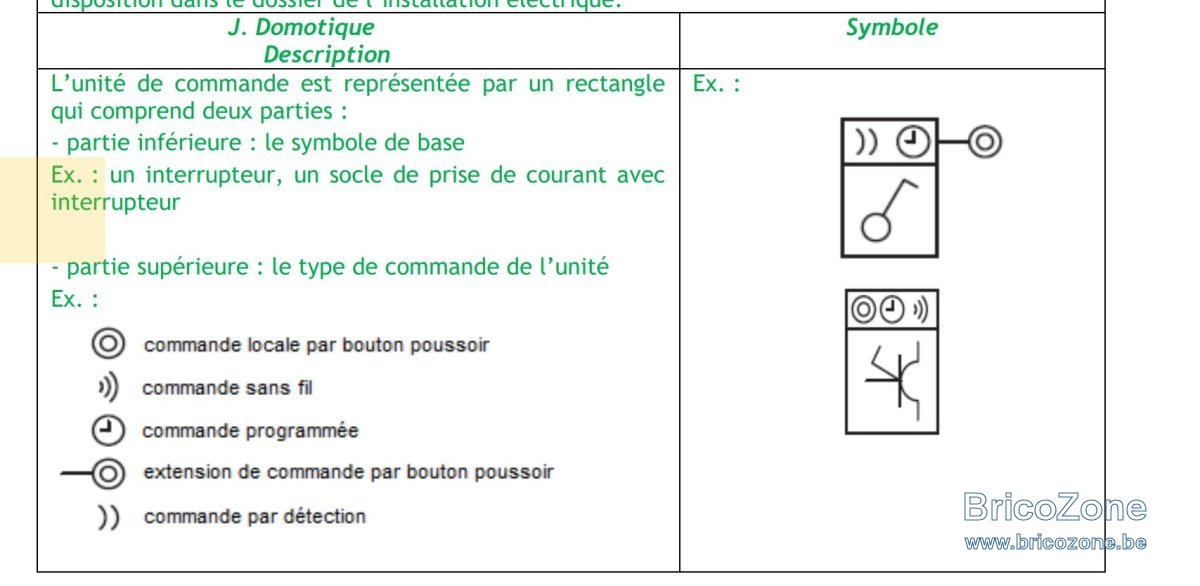

- installer un parafoudre en tête de ligne, dois-je le placer dans un coffret séparé? Puis-je le mettre dans le coffret principal avant le 300mA ? Je ne vois nulle part renseigné dans la RGIE le symbole à utiliser d'ailleurs, si quelqu'un
Cliquez pour agrandir...

Pour qu'un parafoudre protège réellement une installation :
  • Il doit se trouver directement à la suite du différentiel de tête 300mA. Donc on fait Diff 300mA -> Disj de déconnexion parafoudre -> alimentation du reste du tableau.
  • Il faut veiller à ce que la longueur de conducteur totale ne dépasse pas 50cm.
  • Si on "alimente" le disjoncteur de déconnexion par la droite, le départ d'alimentation du tableau doit se faire sur la gauche pour éviter toute interférence entre les conducteurs.
Tout est détaillé par Schneider ici : https://fr.electrical-installation.org/frwiki/Raccordement_des_parafoudres

Dernière édition:
  • #48
Bon du coup je me lance :blush:

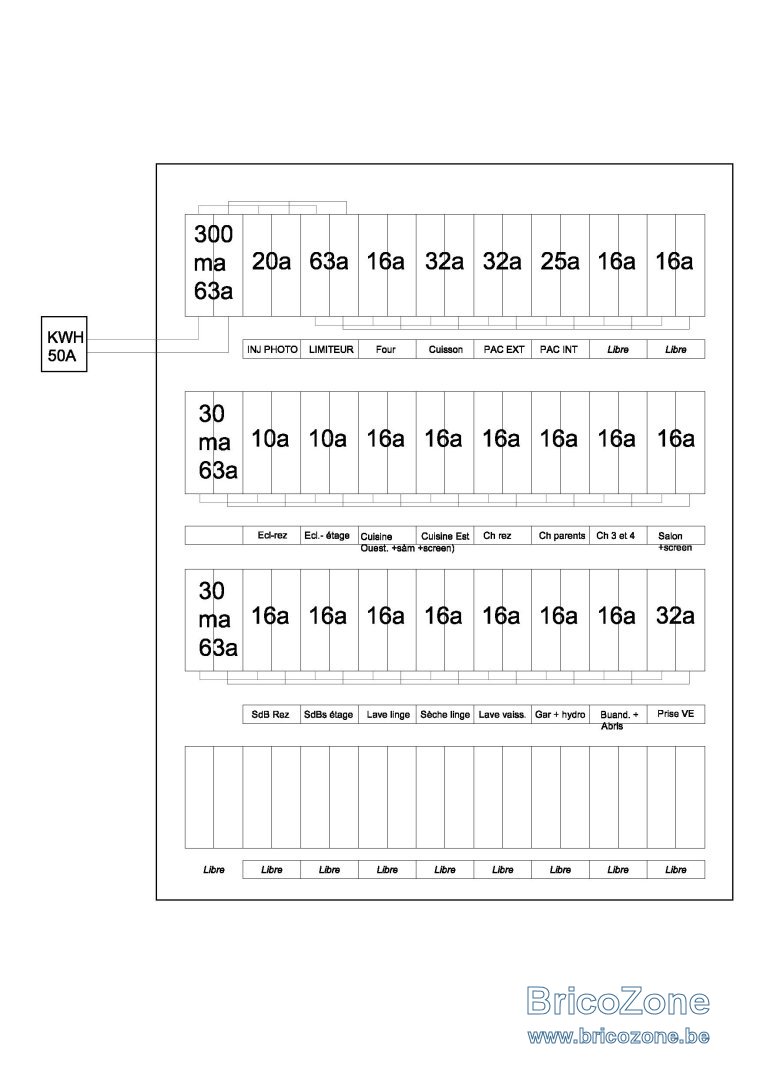

D_Travail_Perso_2016 - 12 - 31 Phase II Charbonniers_PU Charbonnier Execution Model (1)-page-001.jpg



Sommes-nous dans l'esprit "rgie 2023" dans cette configuration ? (Finalement je n'ai du ajouter qu'un diff.)



(C'est juste une ébauche, je dois encore réfléchir à pas mal de trucs..)

Dernière édition:
  • #50
jourquinm a dit:
La prise VE doit avoir son propre différentiel 30mA de type B. Depuis l'année passée dans le RGIE.
Cliquez pour agrandir...

D'accord merci. C'est également le cas si la borne dispose de sa detection de fuite CC ? (Il me semblait avoir lu que dans ce cas c'est facultatif, que du moins on reste en A ). C'est rude de trouver des diff Type B en 2 pôles o_O

  • #51
Salut à tous ! Petite question, j’ai commencé la rénovation de ma maison l’année dernière et fait l’électricité moi même (j’ai les factures d’achat du matériel)

est ce que je peux rester sous le régime du précédent RGIE ?
Car j’ai pas envie de modifier tout mon coffret électrique. Je n’ai pas encore fait réceptionné mon installation c’est prévu pour mai-juin

  • #52
Si réception avant juin, aucun souci. Après, il faudra prouver que l'installation a été entamée avant je suppose.

  • #53
Dehix a dit:
D'accord merci. C'est également le cas si la borne dispose de sa detection de fuite CC ? (Il me semblait avoir lu que dans ce cas c'est facultatif, que du moins on reste en A ). C'est rude de trouver des diff Type B en 2 pôles o_O
Cliquez pour agrandir...
C'est spécifié dans le RGIE 2023 que si la borne dispose d'une protection sur les courants continus, l'alim peut venir d'un type A 300mA.
Faut que je retrouve l'article

  • #54
Tlenov a dit:
Salut à tous ! Petite question, j’ai commencé la rénovation de ma maison l’année dernière et fait l’électricité moi même (j’ai les factures d’achat du matériel)

est ce que je peux rester sous le régime du précédent RGIE ?
Car j’ai pas envie de modifier tout mon coffret électrique. Je n’ai pas encore fait réceptionné mon installation c’est prévu pour mai-juin
Cliquez pour agrandir...
Écrivez une déclaration sur l'honneur que vous avez entamé les travaux à " telle date ", datée signée et scannez la avec quelques factures/photo de travaux en cours , puis envoyez le tout par mail a "quelqu'un".

Ce sera facile de forwarder le mail avec toutes les preuves que ça a commencé avant juin

  • #55
Wark a dit:
Si réception avant juin, aucun souci. Après, il faudra prouver que l'installation a été entamée avant je suppose.
Cliquez pour agrandir...
J’ai les preuves d’achat, facture du coffret électrique, des interrupteurs, prises, disjoncteurs … je pense que c’est une preuve suffisante

  • #56
Edmaison a dit:
C'est spécifié dans le RGIE 2023 que si la borne dispose d'une protection sur les courants continus, l'alim peut venir d'un type A 300mA.
Faut que je retrouve l'article
Cliquez pour agrandir...

C’est la section 7.22 qui est sorti en novembre. Si la borne possède une protection CC de 6mA, elle doit juste être protégée par un 30mA type A dédié.

  • #57
J'ai pas lu l'entièreté mais mon installation a eu une réception provisoire l'année passée. J'ai presque fini l'installation finale donc je vais devoir faire la réception définitive.

Je vais devoir respecter le nouveau rgie si je fais ça après juin ?

  • #58
Il y a certaines dérogations si le début de l'installation est entre 2020 et juin 2023.
C'est détaillé a la fin du RGIE 2023

  • #59
fxi a dit:
J'ai pas lu l'entièreté mais mon installation a eu une réception provisoire l'année passée. J'ai presque fini l'installation finale donc je vais devoir faire la réception définitive.

Je vais devoir respecter le nouveau rgie si je fais ça après juin ?
Cliquez pour agrandir...

Section 6.5.8 du nouveau RGIE :blush:
