Réflexions RGIE juin 2023

adrika a dit:

Sauf chez moi j ai 2 tableaux et qu'il y a déjà beaucoup de monde

Cliquez pour agrandir...

Tous les circuits sont pleins ? J'ai vu vos photos, c'est une villa de 350m2 au moins !

Jcl a dit:

Non , le certificateur ne vérifie que la partie photovoltaïque .

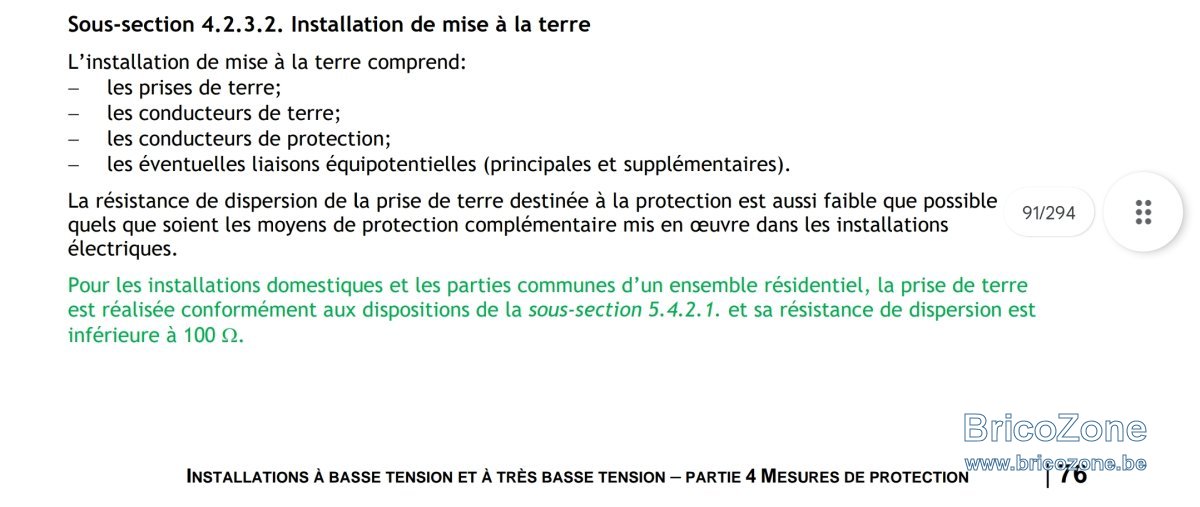

Sur la partie de votre installation , il ne vérifie que votre terre .

Cliquez pour agrandir...

Chez moi il a aussi vérifié la présence et le fonctionnement des différentiels. (Pas par le bouton de test mais avec son appareil).

Effectivement le gros changement concerne les différentiels
En aval du 300 doit se trouver :
- la cuisinière
- les appareils fixes ou postes fixes non visés par le 4.2.4.3 : frigo, four, chaudière,…
- les radiateurs électriques

Doit se trouver sur 30 mA :
- tous les circuits d’éclairages
- tous les circuits de prises d’appareils mobiles sauf ceux repris en haut
- tous les circuits présent dans les locaux avec douche ou baignoire
- le lave vaisselle, machine à laver et séchoir.

Mais attention, maximum 8 disjoncteurs par 30 mA

Beaucoup de modifications dans les dérogations du 8.2.1 et 8.2.2 mais je vais pas étaler ça ici

A part ça, les parties communes sont désormais considérées comme du non-domestique. Donc rapport valable 5 ans. Les facteurs d’influences doivent être fait uniquement si présence de locaux techniques.

Amusez vous bien

jvv a dit:

Question sans doute stupide mais l'électricité de ma maison a été réceptionnée l'an dernier. J'ai entretemps fait des modifications et vais installer des panneaux solaires. Lors de la réception pour la partie onduleur, les contrôleurs vérifient-ils toute la maison ? Si oui, dois-je respecter les nouvelles règles ?

Cliquez pour agrandir...

Ce que font beaucoup d'installateur de panneaux, ils ajoutent un petit coffret avec les besoins modulaires pour protéger l'installation ... le contrôleur ne vérifiera que celui-là ;-)

Pour les autres ajoutes dans le tableau, elles ne sont pas repris sur le plan et le rapport du contrôleur et cela vous posera problème lorsque vous allez devoir faire vérifier votre installation (vente ou visite des 25 ans comme personne ne fait mais qu'il faut faire ). Dans ce cas, vous avez peut-être intéret à faire venir un contrôleur avant juin 2023 surtout si vous comptez vendre ;-)

Voici un lien vers les modifications au RGIE

Mafiabaab a dit:

Beaucoup de modifications dans les dérogations du 8.2.1 et 8.2.2 mais je vais pas étaler ça ici

Cliquez pour agrandir...

Justement, c'est l'objectif du sujet,
Si tu as dégrossi un peu le sujet, les dérogations et leurs modalités vont intéresser du monde je pense.

Clair qu'on a de quoi s'amuser (et se prendre le bec sur le forum)

Bonjour ou bonsoir à tous et toutes,

Je viens mettre un peu mon grain de sel également parce que je commence à être légèrement perdu avec toutes ces modifications, j'ai déjà réalisé et fait réceptionner plusieurs installations complètes (en rénovation) mais ça remonte à déjà pas mal de temps, du coup j'ai quelques questions sans vouloir déranger tout le monde bien entendu, mais c'est vraiment un cas bien casse-pieds :/

Si je suis bien le nouveau RGIE 2023, je dois donc :
- avoir mon 300mA en tête de ligne (comme ça a toujours été le cas)
- poser un 30mA (avec max 8 disjoncteurs derrière) pour tout ce qui est pièce humide (SDB, garage, extérieur)

MAIS (et c'est là où je suis totalement perdu et que j'espère pouvoir trouver de l'aide) ???

Je souhaite refaire prochainement toute l'installation de la maison et du coup vu ce que j'envisage...
- installer un parafoudre en tête de ligne, dois-je le placer dans un coffret séparé? Puis-je le mettre dans le coffret principal avant le 300mA ? Je ne vois nulle part renseigné dans la RGIE le symbole à utiliser d'ailleurs, si quelqu'un sait ce serait le top du top
- installer 5 climatiseurs sur des unités extérieures distinctes (donc là je suis d'accord je place un 20A sur mon 30mA vu que c'est en extérieur) je veux faire de la sorte car le multisplit est pratique, mais en cas de panne, ben il n'y a plus de clim du tout dans la maison
- mes circuits prises salon, salle à manger, éclairages, etc etc, doivent donc maintenant passer sur un 30mA aussi? j'ai vu qu'on parlait, sur le site du SPF, de DDR 100mA, du coup je m'y perd totalement

J'hésite aussi sur le fait de scinder mon installation sur plusieurs coffrets (un principal et un secondaire, ou même peut-être deux secondaires), je pourrais ainsi y avoir ma partie atelier informatique spécifiquement sur un coffret dédié uniquement pour mon atelier.

Est-ce qu'éventuellement un des artistes présents sur le forum pourrait présenter un modèle de schéma unifilaire? (les modèles repris sur la RGIE sont pour moi totalement incompréhensible, je dois mal vieillir )
Je pense que cela pourrait aider énormément de membres, parce que en tout honnêteté, même si je me débrouille pas trop mal comme électricien amateur (et encore une fois même si j'ai refais près de 10 installations complètes pour la famille avec réception Vinçotte nickelle à l'époque, la dernière date de 2019, je ne suis pas du tout un professionnel et n'en n'ai pas cette prétention bien au contraire), je suis totalement perdu.
Ou alors, est-ce que chez Vinçotte ou autre organisme, ils auraient déjà publié la version simplifiée en PDF (je me suis toujours basé sur la version simplifiée qui était nettement plus compréhensible à mes yeux)?

Ce que je compte de toute façon faire, même si c'est pour mon habitation, je vais tout passer sous tube avec la norme sans halogène ainsi c'est déjà un point que je suis certain on ne pourra pas me reprocher.

Désolé pour la longueur de mon poste, et d'avance merci à ceux qui pourront "me remettre de la lumière" parce que là je suis totalement déconnecté du réseau

À part les circuits à poste fixe comme la taque, le four, la chaudière…. Le reste doit être sur 30mA

La nouvelle révision s’est calquée sur la norme Française NF C 15-100. Celle-ci était très critiquée sur le forum mais je pense que ces changements apportent de la sécurité. Une perte même de 30mA n’est pas normal dans tous les cas.

@Mafiabaab merci pour l'éclaircissement, je sens que ça va être comique le projet, je commence à me résigner et me dire que vu les changements que je devrai faire appel à un professionnel

@marc1234 merci pour cette petite précision, je vais jeter un oeil sur la norme voir un peu comment cela se passe chez eux, si ça me permet de réaliser ce projet moi-même je préfère autant, surtout que j'ai des besoins bien spécifiques vis-à-vis de mon activité professionnelle, j'ai déjà discuté avec un voisin qui est électricien et sa réponse a été directe "hey si c'est pour m'emmerder ainsi tu vas te débrouiller seul avec ton chantier"

Il faut rester et lire le RGIE, ce n'est pas pareil que la nf ni écrit de la même façon.

Pour les parafoudre, je vais regarder, mais ce n'est pas explicite dans le RGIE.

C'est quoi les besoins spécifiques ? Attention qu'il faut dissocier le domestique du non domestique

MikeRyan a dit:

@Mafiabaab merci pour l'éclaircissement, je sens que ça va être comique le projet, je commence à me résigner et me dire que vu les changements que je devrai faire appel à un professionnel

@marc1234 merci pour cette petite précision, je vais jeter un oeil sur la norme voir un peu comment cela se passe chez eux, si ça me permet de réaliser ce projet moi-même je préfère autant, surtout que j'ai des besoins bien spécifiques vis-à-vis de mon activité professionnelle, j'ai déjà discuté avec un voisin qui est électricien et sa réponse a été directe "hey si c'est pour m'emmerder ainsi tu vas te débrouiller seul avec ton chantier"

Cliquez pour agrandir...

OUBLIEZ LES NORMES FRANÇAISE, totalement inutile de lire autre chose que le RGIE.
Quand au parafoudre c est tres simple rien ne peux être placé en amont du différentiel 300mA.

Encore merci pour vos réponses

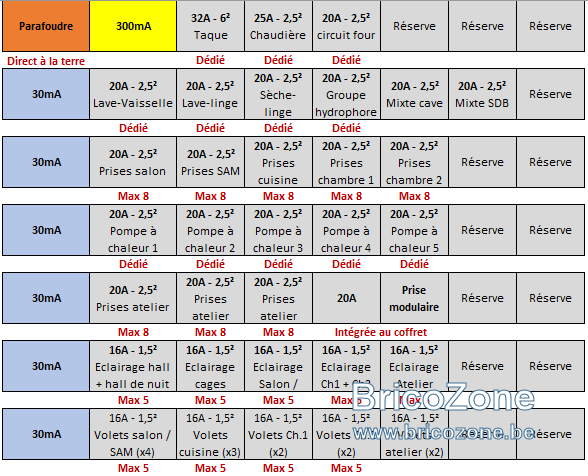

Je viens de faire ce petit "schéma" sur Excel de la prévision de mon future chantier (pour ne pas réinstaller directement Trikker que j'utilise pour mes schémas unifilaires/implantation sur le PC), est-ce que vous pouvez me confirmer si du coup j'ai bien compris l'idée générale ?

Petit complément concernant le mixte SDB reprendrait mon point d'éclairage (interrupteur placé à l'extérieur), 1 prise pour le rasoir/fer à cheveux de madame) et 1 extracteur qui seraient tous reliés au départ à l'interrupteur

@perenoel123 merci beaucoup, donc je mets mon 300mA, puis derrière le parafoudre (en gros j'inverse ce que j'ai noté sur mon "modèle" c'est bien cela?

MikeRyan a dit:

@perenoel123 merci beaucoup, donc je mets mon 300mA, puis derrière le parafoudre (en gros j'inverse ce que j'ai noté sur mon "modèle" c'est bien cela?

Cliquez pour agrandir...

Oui.
Par contre 25A pour la chaudière en 2,5 interdit c est max 20A.
Pourquoi placer des 20A pour lave vaisselle, séchoir......un disjoncteur de 16A est largement suffisant.

Oui oubliez les normes françaises.Je voulais juste dire que la nouvelle version du RGIE rejoint sur pas mal de choses ce qui se fait en France depuis des dizaines d’années.

Il y a trop de circuit, par exemple 7 circuits d'éclairages
Mais aussi 5 PAC sur le même différentiel, donc le différentiel est fichu plus de chauffage, aussi voir la consommation totale des PAC, si c'est du 63A mono cela fait un petit 3kW par PAC cela risque d'être limite.

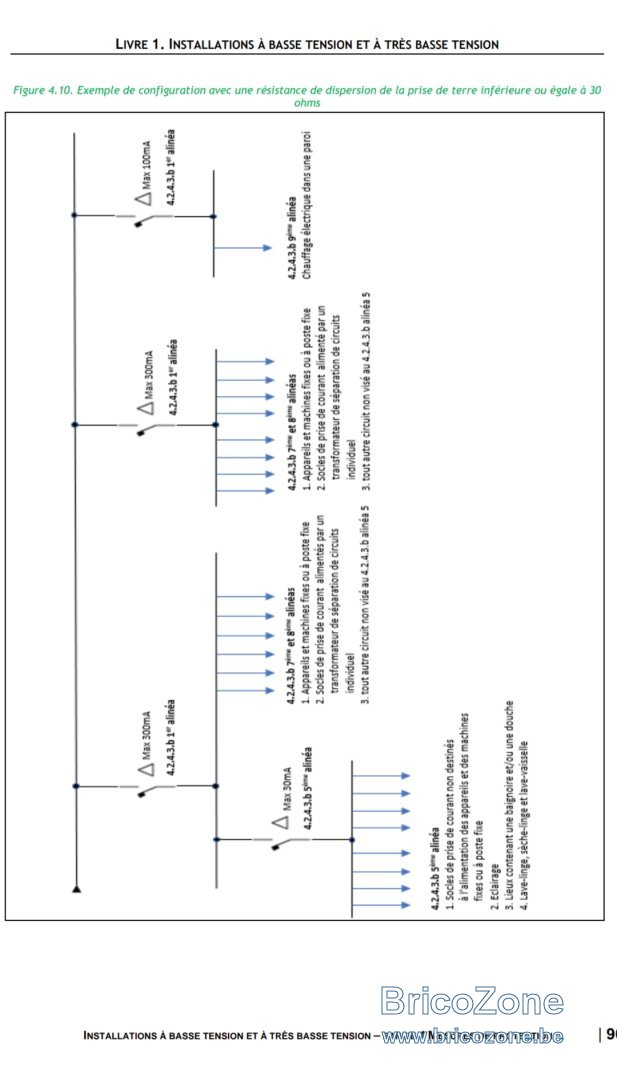

Voir également l'unifilaire dans le RGIE Vinçotte on est manifestement à 8 points par différentiel, donc il faudrait rajouter des 300mA.
Un seul circuit cuisine perso j'augmenterais.

MikeRyan a dit:

Encore merci pour vos réponses
Je viens de faire ce petit "schéma" sur Excel de la prévision de mon future chantier (pour ne pas réinstaller directement Trikker que j'utilise pour mes schémas unifilaires/implantation sur le PC), est-ce que vous pouvez me confirmer si du coup j'ai bien compris l'idée générale ?

Petit complément concernant le mixte SDB reprendrait mon point d'éclairage (interrupteur placé à l'extérieur), 1 prise pour le rasoir/fer à cheveux de madame) et 1 extracteur qui seraient tous reliés au départ à l'interrupteur
Voir la pièce jointe 136444

Cliquez pour agrandir...

Mixez vos circuits sur les lignes. Si une ligne pète, vous êtes privé de tout ce qui est dessus (éclairage, prises,..). Je sais que pour quelqu'un de logique et ordonné, ça fait tout son sens mais en cas de panne, on le regrette vite.

BG1000 a dit:

Voir également l'unifilaire dans le RGIE Vinçotte on est manifestement à 8 points par différentiel, donc il faudrait rajouter des 300mA.

Cliquez pour agrandir...

Non, c'est 8 par DDR 30mA

Peut être 8 circuits sous un 300mA, Une chaîne en aval d'un 30mA comptant pour 1 circuit

Auxquels cas, oui, il faudrait rajouter un 300mA pour les 4 dernier 30mA.

Il est autorisé de placer au maximum 8 circuits terminaux par dispositif de protection à courant différentiel-résiduel mentionné ci-avant.

Comme le type de différentiel n'est pas mentionné c'est valable pour tous les différentiels
