schema evacuation des eaux d'une maison

Hiboux a dit:

Également pour la douche vous n êtes pas
Obliger d aller avec du 100 jusqu au bout Sauf si vous mettez une douche avec un débit important . Le plus important sont les pentes .

Cliquez pour agrandir...

LED3 a dit:

Bonjour,

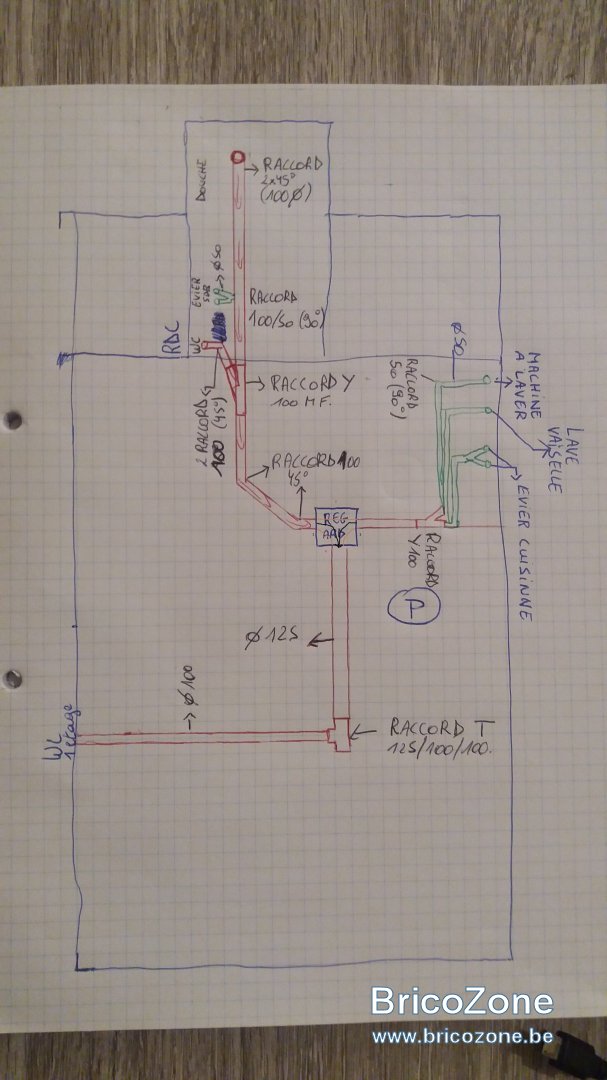

×L'évier de la cuisine : un seul point suffit. C'est le siphon de l'évier qui est fournit avec ce dernier qui fait office de double récolteur.
×La chambre de visite, il faut que les tuyaux arrive en parallèle et non en perpendiculaire.
×Pas de T en 125 mais un Y
×Lave vaisselle, sauf si éloigné de l'évier pas nécessaire. Emplacement prévu sur la panoplie du syphon.
xPas d'utilisation de diam 100 prévu pour l'eau de pluie mais du 110.

Pourquoi avoir ouvert en 2ème poste bon sang !
A+
Led

Cliquez pour agrandir...

Hiboux a dit:

Effectivement pour les éviers une seul sortie suffis et si le lave vaisselle est à côté il peut se mettre dessus aussi . Mais certains en mettent deux quand même . Essayer de mettre y au lieu du T en 125 . Que veux dire reg et arg

Cliquez pour agrandir...

michael mbm a dit:

ou sont les ventilations haute et basse

Cliquez pour agrandir...

Hiboux a dit:

En gros tu dois t imaginer que tu fais un toboggan le plus parfait possible , tu t imagine descendre dedans et à chaque endroit où tu pense que ça te ferai mal , c est qu il y a un soucis et que ça peu bloquer mdr

Cliquez pour agrandir...

Hiboux a dit:

Bon pour résumer et je suis pas pro , je parle seulement sur mon expérience de bricoleur qui construit sa maison , pour ta douche et ton lavabo , tu arrives avec ton 100 dans la pièce ,de la et selon la configuration soit tu fait deux circuits , un vers le lavabo en cinquante et l autre vers la douche en cinquante aussi sauf si tu met une douche haut débit la il faut te renseigner de la section pour ta douche .si la douche et le lavabo sont sur la même ligne plus à moins tu met un 50 et des y pour aller vers le lavabo et tu continues vers la douche , attention à la pente toujours deux pourcents .
Dans un premier temps évite de chaper autour de ton raccord de douche et ne Cole pas encore tes raccords , attend de savoir le modèle de douche que tu placera , ça t évitera de casser .
Même délire pour la cuisine tu arrives en grosse section dans ta pièce jusque où c est possible , 100 pour toi le plus loin toujours en respectant la pente ensuite soit tu ramifies si tes appareils sont pas au même endroit , soit tu fait une ligne en 50 et tu pars avec un y vers tes appareils ou évier au fur et à mesure que tu avances , pas de T si possible seulement des y avec des 45 . après faut s adapter en fonction des lieux . Lorsque tu coupes tout ton égouttage emboîte tout à blanc sans colle , tu essaye déjà de faire ta pente et tu test , si pas de soucis avec un marqueur tu fais un trait sur tes raccord pour marquer leurs positions comme ça quand t les colles tu n as plus qu'à te remettre sur le trait , enleve bien les bavures de pvc, si tu as l outils pour c est encore mieux , bien respecter le sens de la pente pour les emboîtement comme ça même sans colle , pas de fuite , évite les manchons mal mal , si jamais tu as un tuyaux qui n a plus de coter femelle , tu peux chauffer celui ci pour refaire le manchon , test avec une chute , attention de ne'pas brûler le tuyau. que dire de plus ?

Cliquez pour agrandir...

LED3 a dit:

@jimmy88 les tuyaux qui arrivent dans la chambre de visite doivent être sur le côté opposé à la sortie. Il faut absolument éviter les angle à 90° même au niveau d'une chambre.

Cliquez pour agrandir...

LED3 a dit:

Non, il faut faire un cimentage qui guidera les eaux vers la sortie.
