site autonome

xixou

• 19 Mars 2016

• #21

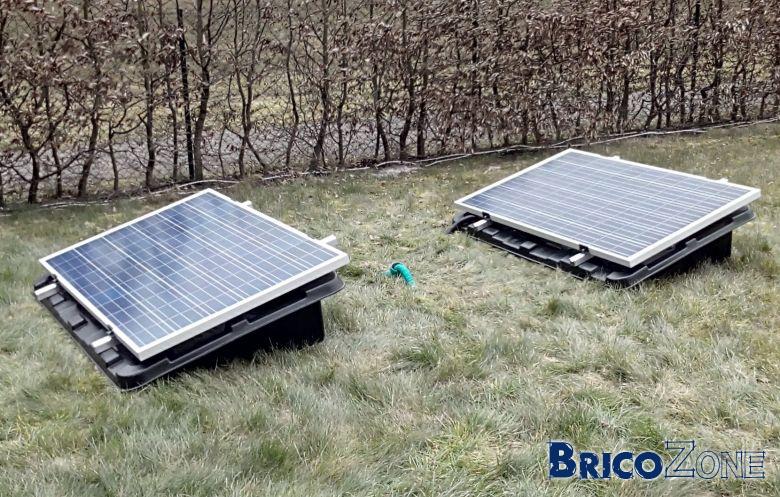

Les voilà attaché sur les bacs

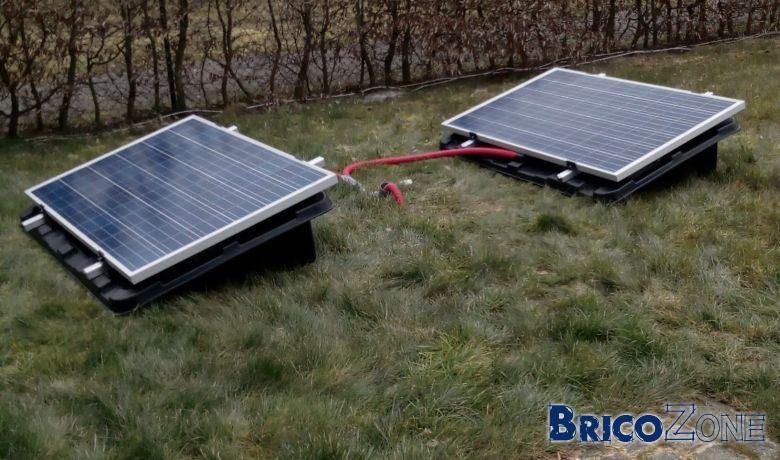

J'ai fait un coude dans le tuyau pour que l'eau ne rentre pas plus loin (c'est ouvert au niveau du sol l'eau peut passer dans le sol).

Les cables blancs au pied des charmes sont les câbles des deux têtes de la parabole au fond du jardin.

Là l'herbe ressemble plus à des algues comme l'hiver a été chaud,
première tonte dans deux semaines ?

http://www.wattuneed.com/en/mountin...tray-for-mounting-of-photovoltaic-panels.html



Dernière édition par un modérateur: 19 Mars 2016

xixou

• 25 Mars 2016

• #22

Attention, ne pas mettre deux adaptateurs usb rja45 sur les chargeurs solaires sue le même PC car il y a apparemment un problème d'isolation des masses. Un de mes adaptateurs est mort et a bien chauffé (et mon laptop s'est éteind par protection).
Je viens d'acheter un isolateur galvanique usb et un adaptateur usb rj45, ça devrait le faire. Heureusment le laptop, l'autre adapteur et les chargeurs solaires fonctionnent encore bien.



xixou

• 28 Mars 2016

• #23

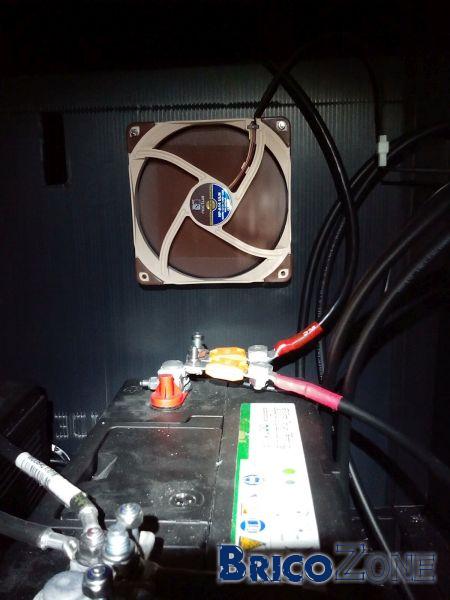

Rajout ventilation pour éviter l'acumulation d'hydrogène lors de la phase de charge d'équalization 1x par mois (le 28) (charge +11% en tension, pour faire remonter toutes les cellules de la batterie) (sait-on jamais, des fois que les batteries scellées dégageraient un peu quand même). 0,5 W , pas la mer à boire



Dernière édition par un modérateur: 28 Mars 2016

xixou

• 4 Avril 2016

• #24

je tiens 3h en soiree avec mon pc gamer 400W in game. dimanche en journee ensoleille toute la journee. top moumout



xixou

• 12 Avril 2016

• #25

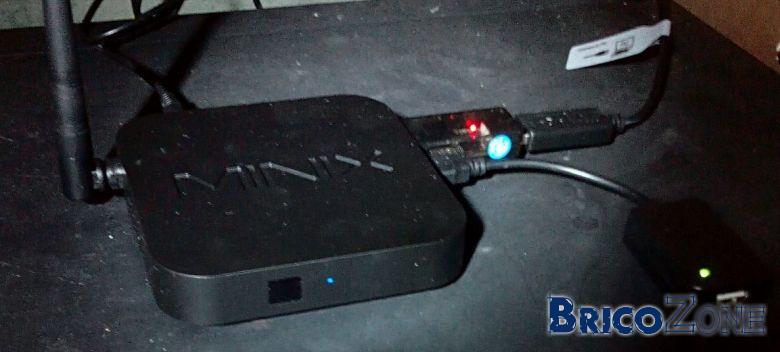

voilà, le vieux laptop pourris qui consommait 30W est remplacé par un de 5W bien plus rapide et qui a windows 10 officiel:

http://www.minix-shop.eu/product_in...4-windows-10-edition---quad-core-mini-pc.html

Utilisé avec teamviewer pour monitorer l'état de charge de la batterie et la puissance des panneaux en temps réel à distance sur n'importe quel pc ou smartphone androïd.



Dernière édition par un modérateur: 12 Avril 2016

Dimm

• 12 Avril 2016

• #26

C'est du haut niveau ! Bonne continuation... c'est intéressant même pour les novices ...

B.A.T.



RobBZ

• 13 Avril 2016

• #27

Joli xixou !
Avec ce type de pc, tu n'as pas peur de la surchauffe? (Pc chinois sont bon mais parfois pas assez étudiés contre la surchauffe si ils font du H24 7jours/7)

Si tu as des soucis plus tard, je te conseille d'ouvrir le boitier et customiser le refroidisseur ;-)

Cela dit, Minix est connu pour des produits d’excellente qualité !



bistory

• 13 Avril 2016

• #28

Il n'y avait pas moyen de mettre en place un RaspberryPi 3 avec Windows 10 IOT pour faire le monitoring ?
C'est dommage que Epsolar ne propose pas un driver pour linux, ça aurait vachement simplifié le monitoring de ses produits, au lieu de ça il faut chipoter avec de l'arduino &cie...



xixou

• 13 Avril 2016

• #29

RobBZ;1106409 a dit:

Joli xixou !
Avec ce type de pc, tu n'as pas peur de la surchauffe? (Pc chinois sont bon mais parfois pas assez étudiés contre la surchauffe si ils font du H24 7jours/7)

Si tu as des soucis plus tard, je te conseille d'ouvrir le boitier et customiser le refroidisseur ;-)

Cela dit, Minix est connu pour des produits d’excellente qualité !

Cliquez pour agrandir...

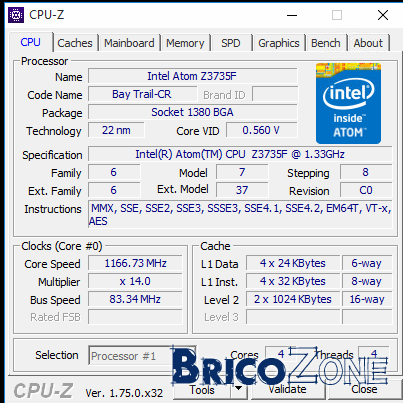

ca consomme 5W et c'est fanless.
ce sont les cpu intel atom tres basse conso.
ce n'est pas chinois mais tawanais.
de la bonne qualité



Dernière édition par un modérateur: 13 Avril 2016

xixou

• 13 Avril 2016

• #30



RobBZ

• 13 Avril 2016

• #31

Je connais ce processeur, du tout bon
(Personnellement c'est un de ses ancêtres que j'utilise dans un serveur, le N2800)

Je préviens juste que si tu as des problèmes de stabilité dans quelques mois/années, c'est simplement le radiateur interne qui se décolle, ... Même si avec Minix tu devrais pas avoir ce soucis ;-)



xixou

• 13 Avril 2016

• #32

je ressortirai ma colle thermique que j'utilise pour mes cooler gddr5 ;-)



xixou

• 14 Avril 2016

• #33

emulateur écran:

http://www.befr.ebay.be/itm/HDMI-du...341755?hash=item258c29d53b:g:A8EAAOSw5ZBWOAFb

ca permet de choisir la resolution desktop et de pas avoir de probleme avec google chrome hardware acceleration on.



Dernière édition par un modérateur: 14 Avril 2016

xixou

• 24 Avril 2016

• #34

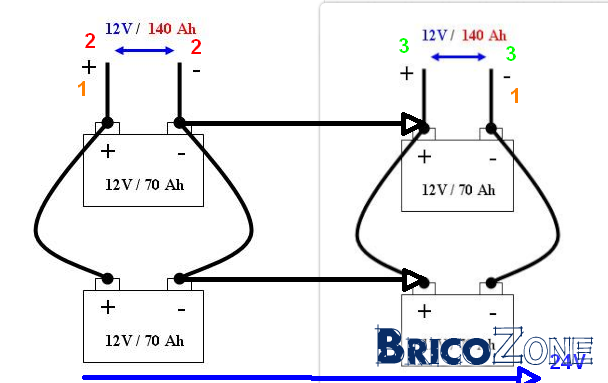

Je vais rajouter deux batteries pour augmenter l'autonomie (car a 12h00 les deux batteries sont déjà pleines par temps ensoleillé si elles avaient était déchargé la veille).

L'idée c'est de garder les deux chargeurs en 12V, avec deux batteries en parallèle,
(pour éviter un déséquilibre si je chargeai en 24V).

Et de faire un pont entre les deux nouvelles batteries pour un transfert plus facile des électrons vers l'inverseur (qui pompe sous 24V).

Ce petit pont entre les deux nouvelles batteries du bas sur le dessin est à mon avis optionnel, dans le sens ou le pont supérieur fera le transfer des éléctrons entre les deux batteries en série. Le courant n'étant pas augmenté car la décharge par l'onduleur sera la même.

Mais je suppose que les deux batteries nouvelles auront plus la possiblité de se décharger de la même façon que les deux anciennes avec le pont série entre les deux nouvelles.

1. points charge onduleur 24V.
2. chargeur solaire 1 en 12V.
3. chargeur solaire 2 en 12V.

J'ai repris un dessin de bricozone.



Dernière édition par un modérateur: 24 Avril 2016

omega.067

• 25 Avril 2016

• #35

hello
attention, on m'a toujours appris, que l'on ne place jamais deux batteries PB en // en utilisation, car les résistances internes étant différentes, il fini toujours par y en avoir une qui se décharge dans l'autre, les charger en // c'est déjà pas très conseillé
Michel



xixou

• 25 Avril 2016

• #36

T'inquiètes elles vont s'égaliser en tension et les courants vont s'annuler.
De toute façon elles seront chargées tout les jours par les panneaux.
Pour la charge en parallèle pas de soucis, le contrôleur ne dépasse pas 14.6V
et réduit le courant au fur et à mesure, pour ensuite tenir la tension de floating 13.5V.
Chaque 28 du mois il y a en plus une chartge d'égualization qui monte encore un peu plus la tension (14.8V je crois), ça permettra de charger à fond toutes les cellules 2V de chaque batterie.



Dernière édition par un modérateur: 25 Avril 2016

xixou

• 30 Avril 2016

• #37

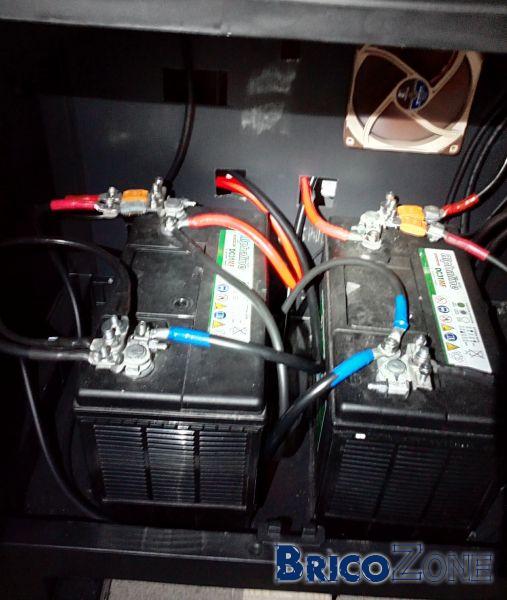

voilà batteries mises en parallèle et série comme sur le dessin.
j'ai utilisé du câble 25 mm² numéro 1 chez auto5, bonne qualité pas cher.

3.5m coupé au milieu pour 4 câbles de 1.75m

26 euro

https://www.auto5.be/fr/produit/cables-de-demarrage-one-25-mm2-3-5-m_941587.html

Me suis pris une bonne pince de sertissage, elle va vraiment bien:

30 euro

http://www.befr.ebay.be/itm/141862751832?_trksid=p2057872.m2749.l2649&ssPageName=STRK:MEBIDX:IT

Et 10 tubes 13 euro (le câble 25mm² rentrait pil poil dedans)

http://www.befr.ebay.be/itm/161984149118?_trksid=p2057872.m2749.l2649&ssPageName=STRK:MEBIDX:IT

ça augmente non seulement la capacité mais ça relaxe les batteries lors de la charge/décharge
car le courant est divisé par deux.

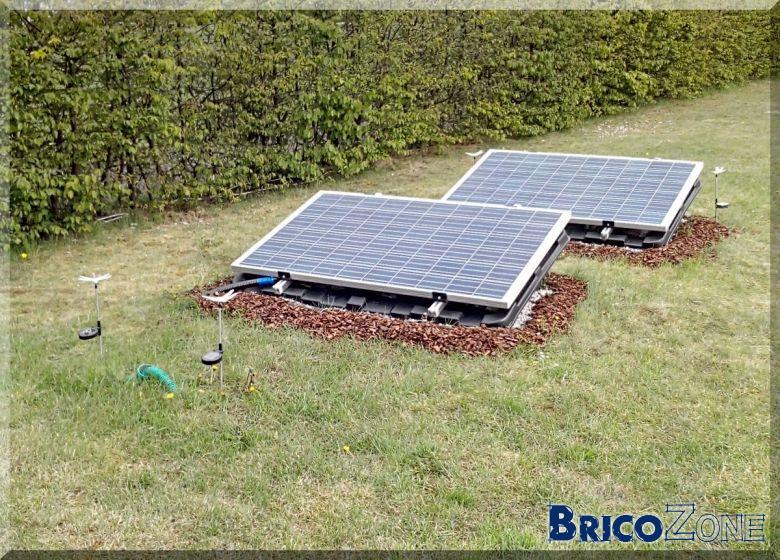

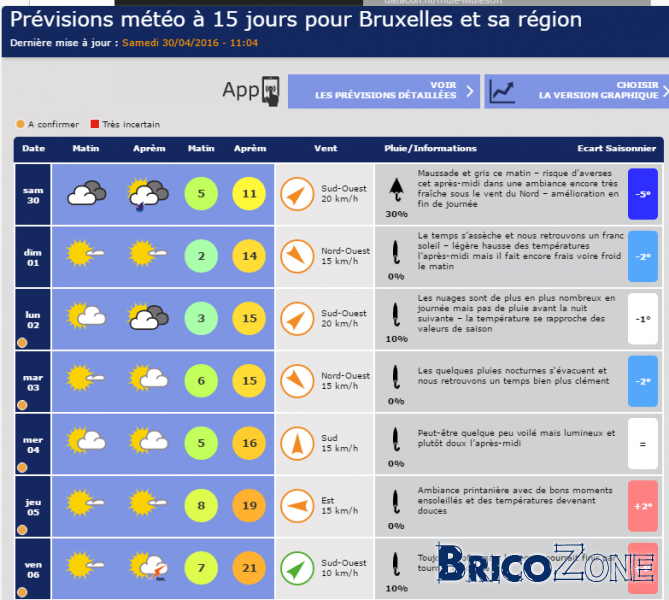

Fin prêt pour la belle météo à venir



Dernière édition par un modérateur: 30 Avril 2016

xixou

• 30 Avril 2016

• #38

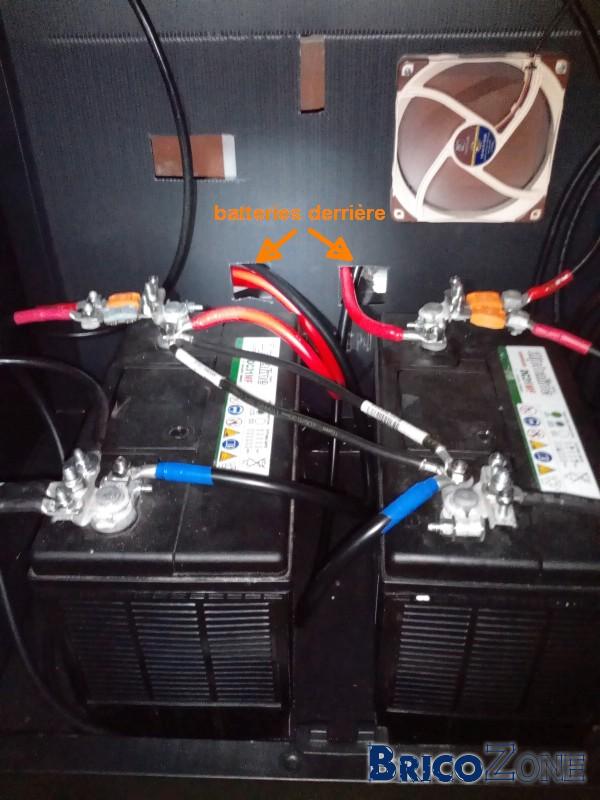

Les deux petits câble tendu entre les deux batteries n'étaient pas trop top,
remplacé par un plus long et unique de meilleur section (toujours moins de stress et risque )

Batteries 100 euro (x2) frais de port gratis:

http://www.befr.ebay.be/itm/Hankook...898002?hash=item3abf701992:g:bT8AAOSwh-1W5ngm

http://users.skynet.be/xixou/charging.png



Dernière édition par un modérateur: 30 Avril 2016

xixou

• 1 Mai 2016

• #39



omega.067

• 1 Mai 2016

• #40

hello
dans les "liaisons" inter-batteries ainsi que batteries <>utilisation, as tu placé un fusible ??
car en cas de "pépin" 70Ah, ça fait du dégât :-'
Michel
