solivage d'étage

S

sebk62

• 19 Avril 2021

• #1

bonjour

voila je vous expose notre projet avec ma compagne de réalisé un solivage d'étage dans une maison ancienne en brique pleine mur de 36cm . solivage réalisé a l'aide de muralieres entre entrait de charpente . 2m15 entre chaque entrait et 4m50 de porté , étage pour une chambre classique donc OSB + plancher bois léger et quelque cloison possible de placo avec isolant fibre de bois 40mm entre les solives + plafond du rez de chaussé . on m'a conseillé des solive de 75x225 avec entraxe de 41 cm . mais je n'ai pas les données pour la muralieres (dimensions ) les tiges filetés et les entraxe de ceux ci .

voila en espérant que quelqu'un pourra reprendre avec moi les calculs si besoin .

merci



fradeco

• 20 Avril 2021

• #2

@sebk62 bonjour,

Si on considère une charge de +/- 250 kg/m² dont 150 kg/m² de charge d'exploitation, vos solives de 75 x 225 mm espacées de 41 cm d'axe en axe, sont OK.
Pour les muralières vous pouvez vous baser sur des 38 x 225 mm fixées aux murs à l'aide de tiges filetées M10 tous les +/- 60 cm ancrées chimiquement de 10 cm de profondeur dans les murs porteurs.
Espacement TF > extrémité de la muralière = 7*diam.
Position TF en hauteur (depuis le bas) = 4* diam.



S

sebk62

• 20 Avril 2021

• #3

merci du retour rapide fradeco .
si je peut me permettre espacement TF 7* et position TF 4* a quoi cela correspond ? pour les muralieres comme vieux mur en brique j'ai pensé a mettre des corbeau ainsi que tiges filetés pour assuré l'accroche au murs besoin de poteau selon vous ? j'ai aussi juste en dessous de mes muralieres des fenêtres , possible de fixé a cette endroit dans le linteau béton avec goujons ? pour les sabots des solives avez vous un ordre d'idée a me fournir ?

merci encore du temps passé a me répondre



Dernière édition: 20 Avril 2021

fradeco

• 20 Avril 2021

• #4

Traduction des données.
Espacement TF > extrémité de la muralière = 7*diam. ou Diamètre de la tige filetée multiplié par 7
Position TF en hauteur (depuis le bas) = 4* diam. ou Diamètre de la tige filetée multiplié par 4

La mise en place de corbeaux est toujours une solution de garantie car on voit comment et dans quoi le corbeau est fixé.
Si le linteau de fenêtre est en béton ce n'est pas un souci pour s'ancrer.
Je ne sais pas vous aider pour ce qui concerne les sabots.



S

sebk62

• 20 Avril 2021

• #5

ok merci de vos précieuses infos, je passerai mettre des photos de l'avancement des travaux du solivage si ca peut aidé d'autre personnes par la suite .



S

sebk62

• 20 Avril 2021

• #6

j'ai oublié de demander pour les goujons d'ancrage vous avez une référence a me communiqué ?



fradeco

• 20 Avril 2021

• #7

Attention, vous parlez de goujons d'ancrage, ce n'est pas la solution proposée. Dans mon poste je parle de tiges filetées ancrées chimiquement, justement pour éviter l'expansion dans la maçonnerie.



S

sebk62

• 20 Avril 2021

• #8

les goujons d'ancrage sont juste la ou il y aura les linteau de fenêtres et donc impossible de passé des tiges filetés a cette endroit . les muralieres seront fixé en tige filetés dans la maçonnerie et des goujons d'ancrage seront ajouté la ou les linteau passe .
vos tiges filetés proposé en M10 sont bien de diamètre 10 ?
au niveau du bois pour le solivage y a t'il un bois a privilégié ? humidité ou autres ?
et au niveau entretoise il y a aussi une règle ou c'est par rapport a la porté ?



Dernière édition: 21 Avril 2021

fradeco

• 21 Avril 2021

• #9

@sebk62 bonjour,

Vous avez reçu les informations utiles pour votre solivage d'un tiers. Il faut voir avec ce dernier sur quelle base les calculs ont été établit. Il y a pour les résineux des classes différentes de résistance qui vont de la C18 à la C 40. Les résultats des calculs sont différents en fonction du type et de la classification du bois.

Une tige filetée M10 (Métrique 10 mm) est considérée comme être d'un diam. 10 mm.
Maintenant si vous voulez vous rassurer, vous partez sur des tiges filetées M 12.

Pour les entretoises, compte tenus des l'humidité des bois, je conseil de chaîner avec des entretoises tous les +/- 1.50 m maximum. (4.50 / 3 = 1.50 m)



S

sebk62

• 21 Avril 2021

• #10

@fradeco bonjour a vous ,

déja merci du temps que vous passé a me répondre .
en ce qui concerne les calculs dont on parle j'ai juste regardé les abaques de solivage et fait un calcul rapide et une tierce personne ma confirmé ce dit calcul c'est tout je n'ai eu aucune information autres ce n'est pas pour rien que je demande sur ce forum pour vraiment validé ce projet de solivage.
donc pour ce projet j'ai actuellement les grande ligne mais beaucoup d'inconnus encore .
que donnerai des calcul avec EC 5 ? bien sur si vous avez le temps de faire un calcul pour cela .
( la plupart des information pour mon solivage vienne de vous je n'avais que les dimensions de solive et entraxe mais c'est tout )

merci d'avance .



fradeco

• 21 Avril 2021

• #11

@sebk62,

Pour ma réponse au poste #2 j'avais déjà regardé si les sections étaient OK. Le calcul était basé sur une qualité de résineux de classe C 24. Usuellement ces bois sont d'une humidité inférieure ou égale à 12%.



S

sebk62

• 21 Avril 2021

• #12

merci du retour fradeco je vais pouvoir m'orienté sur ce type de bois car j'en avais aucune idée avant ca .
faut il un temps de séchage pour ce type de bois pour évité que le bois travaille de trop en séchant dans le temps?



Dernière édition: 21 Avril 2021

fradeco

• 21 Avril 2021

• #13

Cette classe de bois garanti aussi son taux d'humidité au moment de l'achat. Du moins c'est ce que je pense. Le plus simple est de se renseigner au moment de l'achat.



S

sebk62

• 21 Avril 2021

• #14

ok merci je me renseignerai par chez moi merci encore du temps passer fradeco .



S

sebk62

• 22 Avril 2021

• #15

bonjour a tous .

je revient vers vous pour la mise en œuvre de corbeau métallique j'ai beau cherché je ne trouve rien la dessus , quelqu'un a t'il déjà utilisé cette méthode et comment cela marche t'il ?
faut il percé ou dégagé une parti de la maçonnerie pour réalisé un plot de fixation ou autres?

merci .



fradeco

• 22 Avril 2021

• #16

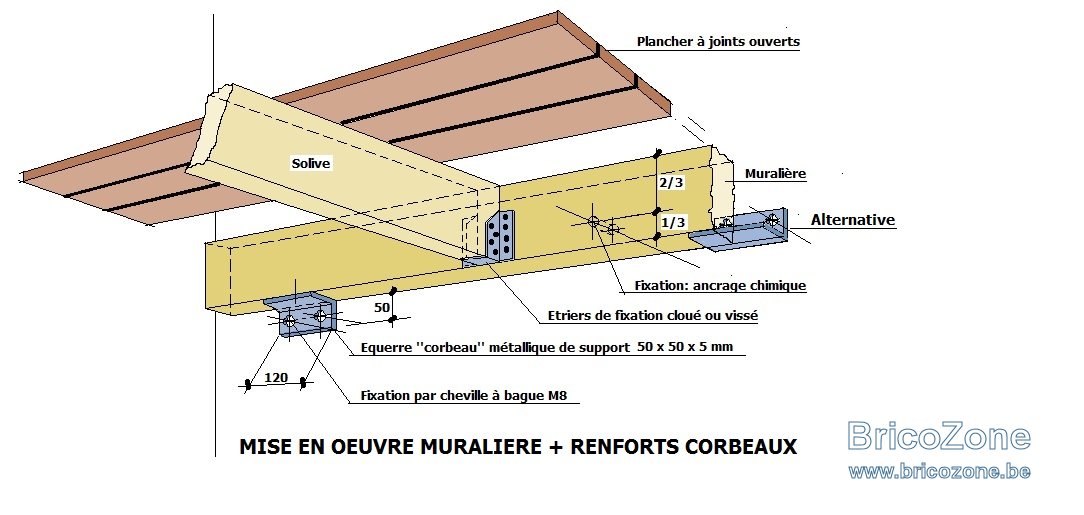

Peut-être que ceci vous donnera des idées.



S

sebk62

• 22 Avril 2021

• #17

merci du retour rapide fradeco comme a chaque fois .
pour ce qui et des fixation par cheville dans de la brique ca tient ?



S

sebk62

• 26 Avril 2021

• #18

UP . personne pour la fixation de ces corbeau quel cheville utilisé ?
pour les muralieres il faut que je prenne aussi du bois C 24 ?

merci



Dernière édition: 26 Avril 2021

S

sebk62

• 6 Mai 2021

• #19

petit up. personne a de réponses ?
