Solives entaillées, que faire ?

Bonjour,

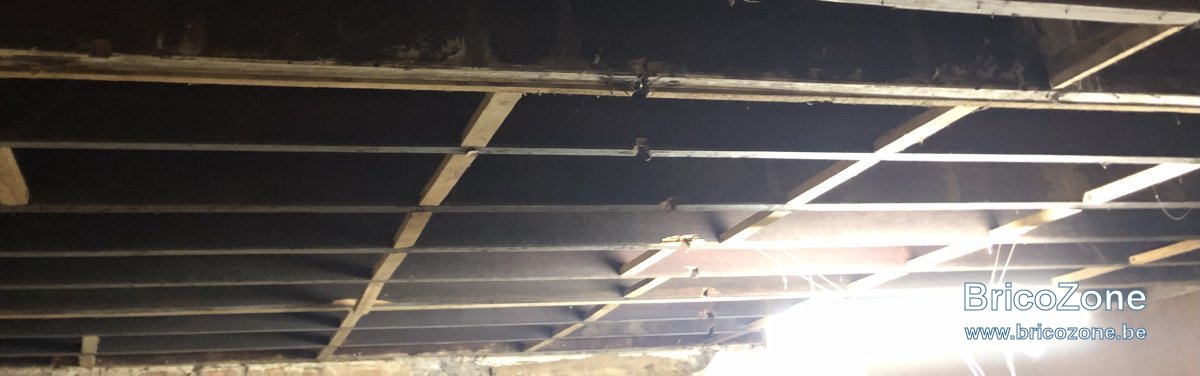

En rénovant ma maison, j’ai découvert qu’un électricien indélicat a entaillé les solives du plancher d’étage pour y faire passer une gaine.
Ces entailles sont à certains endroits en plein milieu des solives.

Les solives sont en chêne et font initialement 75x225 que j’ai portées à 75x275 par vissage/collage d’un chevron de 75x50 sur le dessus. Elles ont un entraxe de 50cm et une portée de 5m
Pourriez-vous m’indiquer comment réparer ces entailles et renforcer les solives?
Je pensais à les moiser avec du contreplaqué ou avec des renforts métalliques. Si ces propositions sont pertinentes, quelles doivent être les dimensions de ces renforts et comment les fixer?

En vous remerciant par avance,
Florian

Bonjour Florian,

Bravo d'entamer une rénovation de cette envergure à votre âge canonique .
Pourriez-vous donner plus de précisions : constitution finale du plancher, usage de celui-ci, présence de cloisons à l'étage et type de cloisons ?
Ça permettra de définir les charges à prendre en compte.

Bonjour Doludo,

Merci pour ce compliment, j'avais fait ce profil à la va-vite il y a longtemps mais vais le rectifier maintenant que je commence à poster, j'ai 34 ans

C'est un plancher d'étage OSB 22mm avec revêtement en lames pvc. Il y a deux chambres et une salle d'eau. Les cloisons sont en placo BA13.

Je souhaite également installer un faux plafond BA13 sur suspentes sur ces solives (l'esthétique des réparations n'a donc pas d'importance).

Bonjour Ouba,

34 ans ça va, je me sens mieux à proposer des travaux lourds .

Je vais procéder par étape au niveau explication. En considérant 60 kg/m² pour le plancher (hors poids des solives) et une charge d'utilisation de 200kg/m² (suivant la norme) auquel j'ajoute 50kg/m² pour les cloisons, j'arrive à ces résultats :

Plancher sans modification (solives de 75x225mm) :
Taux de travail en cisaillement : 38,6%
Taux de travail en flexion : 50,7%
Déformation (en considérant une flèche admissible de 1/350ème) : 23mm --> 162% --> 1/216ème

Nous avons donc une déformation trop importante.

Plancher renforcé (solives de 75x275mm)

Le renforcement par le dessus est plus compliqué : il n'est pas sûr que le vissage et collage permette la transmission complète des efforts. Personnellement, je considèrerais que le renfort permet d'atteindre une solive de 75x250mm. Avec cette section, j'atteins :
- Cisaillement : 35%
- Flexion : 41,4%
- Déformation : 16,9mm --> 118% --> 1/296ème

A noter que si le renfort permet vraiment de reconstituer une poutre de 75x275mm, j'aurais 32% - 34,4% et 89,6%

Plancher avec nouveau renfort :

Si je veux atteindre la limite de 1/350ème (en considérant la solive avec une section de 75x250mm), je dois renforcer la poutre avec un bois de 36x220mm en qualité C24.
J'atteindrais alors :
- Cisaillement :35,7% (en considérant que le 36x220mm n'est pas encastré dans le mur, celui-ci augmente le poids du plancher et augmente le taux de travail au cisaillement)
- Flexion : 31%
- Déformation : 12,6mm --> 88% --> 1/397ème

Cette solution vous conviendrait ?

Ceci avec toutes les réserves d'usage, à titre gratuit et sans connaître toutes les données.

Merci Doludo d’avoir pris le temps de répondre et mettre vos connaissances à contribution !

Pour l’idée du renfort je l’avais trouvée en parcourant ce forum, sur les conseils de fradeco.


Votre solution de renfort supplémentaire est tout à fait envisageable, elle fait naitre d'autres questions que je me permets de vous poser :

- étant donné que les solives font 275 de haut et le renfort 220, y-a-t-il un hauteur préférable où le fixer sur la solive ? Plutôt en haut, en bas, au milieu ?

- il est compliqué de me procurer des solives de cette section en 5m de portée. Puis-je faire des raccords en fixant des solives de 4m ? Si oui quelle configuration serait préférable ?
1) (0,5m + 4m + 0,5m) sur toutes les solives,
2) (1m + 4m) puis (4m + 1m) sur la solive suivante etc. pour avoir des raccords en quinconce.


D'autre part, concernant les entailles (environ 3cm de haut) situées dans le tiers central des solives, cela ne vous apparait pas problématique ?

Cordialement,
Florian

ouba a dit:

- étant donné que les solives font 275 de haut et le renfort 220, y-a-t-il un hauteur préférable où le fixer sur la solive ? Plutôt en haut, en bas, au milieu ?

Cliquez pour agrandir...

Bonjour,

Dans un premier temps, j'aurais plutôt dit en partie basse pour tenir compte de l'entaille. En poussant la réflexion plus loin, je pense préférable d'aligner les bois en partie haute. Cela permettrait d'améliorer/consolider le renfort supérieur de la poutre originelle.
Si nous pouvons considérer entièrement les 50mm ajoutés par le dessus, cela améliore nettement la raideur de la poutre et diminue donc sa déformation.

ouba a dit:

- il est compliqué de me procurer des solives de cette section en 5m de portée. Puis-je faire des raccords en fixant des solives de 4m ? Si oui quelle configuration serait préférable ?
1) (0,5m + 4m + 0,5m) sur toutes les solives,
2) (1m + 4m) puis (4m + 1m) sur la solive suivante etc. pour avoir des raccords en quinconce.

Cliquez pour agrandir...

La première solution est préférable

ouba a dit:

D'autre part, concernant les entailles (environ 3cm de haut) situées dans le tiers central des solives, cela ne vous apparait pas problématique ?

Cliquez pour agrandir...

Bien entendu c'est problématique ! On perce un bois, si vraiment nécessaire, qu'en partie centrale dans la majorité des cas.

Au niveau fixation du renfort, le mieux est de coller et visser. Vous pouvez utiliser des vis de ø6 ou ø8mm avec un longueur suffisante, c'est à dire que la pointe doit pénétrer le 2ème bois sur au moins 6x son diamètre.
Vous vissez en partie haute et en partie basse (à ± 35-40mm du bord) avec un entraxe de ± 60cm. Aux extrémités du renfort, vous mettrez 6 vis réparties en 2 colonnes (à 40mm - 110mm - 180mm par rapport au bord).

Bonjour @Doludo je profite de ce fil pour poser une question sur le fait de renforcer par « morceaux » comme l’indique Florian.
Il serait donc ok de mettre 0.5m/4m/0.5m pour le renfort, en 3 parties donc.
Que penser de ceci, faute d’accessibilité à cause d’une cloison et un escalier déjà terminé, renforcer avec une pièce de 4m sur la partie accessible des solives en place et malheureusement rien sur le mètre restant, non accessible.
Les solives existantes seraient malmenées ou non?

Seconde question pour une autre pièce, je suis dans le cas, renfort de 4m a mettre en œuvre mais nouvel escalier en hêtre et cloison déjà en place, impossible de faire passer 4m en une pièce pour les renforts sous escalier. On va dire que 3 solives sont dans cette configuration, mettre 2 morceaux de 2m c’est bon aussi? Faut il relier « morceaux » par des pieces en métal par exemple? C’est je pense sous l’escalier, plus pour être de niveau, on voyage peu sous un escalier, c’est plus pour du rangement. En meme temps l’escalier doit peser on poids...

D’avance merci si l’un de vous peut m’éclairer, en espérant avoir bien pu expliquer mes doutes.

Bonjour @sonyagiova

sonyagiova a dit:

Il serait donc ok de mettre 0.5m/4m/0.5m pour le renfort, en 3 parties donc.

Cliquez pour agrandir...

Je n'ai pas compris ce 0,5+4,0+0,5m comme une réalisation en 3 parties mais comme un renfort de 4m seulement présent à 50cm des appuis. Donc une seule pièce mise en oeuvre.
En l'occurence, ce renfort local revient à créer une poutre dont la raideur est augmentée localement.

sonyagiova a dit:

Que penser de ceci, faute d’accessibilité à cause d’une cloison et un escalier déjà terminé, renforcer avec une pièce de 4m sur la partie accessible des solives en place et malheureusement rien sur le mètre restant, non accessible.
Les solives existantes seraient malmenées ou non?

Cliquez pour agrandir...

Impossible à dire sans des données plus précises. Cela dépend de tout un tas de critères permettant de déterminer à quel taux de travail la solive existante travaille.
Certains éléments doivent être vérifier sur place : état des solives dans le murs par exemple. Il arrive fréquemment que la solive soit en partie pourrie dans le mur. On renforce la solive au centre alors qu'elle cassera à l'appui !
La présence, comme dans le cas présent, d'entaille sur les parties non visibles aussi ...

Difficile donc de donner une réponse générale.

Si notre amis met des 4m au milieu, Il faut quand même placer qqch sur les 0.5m de part et d’autre non? Si non, osb dans le vide, pas simple pour le niveau....

Pour la vérif sur place d’un expert, quelle corps de métier est le plus apte ?

Bonjour,
Pour ma part c'est chose faite, j'ai effectivement mis des solives de 4m au milieu et de 0,5m sur les côtés.
Merci Doludo pour votre aide, je peux désormais poursuivre mes travaux plus sereinement !

sonyagiova a dit:

Si notre amis met des 4m au milieu, Il faut quand même placer qqch sur les 0.5m de part et d’autre non? Si non, osb dans le vide, pas simple pour le niveau....

Pour la vérif sur place d’un expert, quelle corps de métier est le plus apte ?

Cliquez pour agrandir...

Comme le renfort que nous mettons est aligné sur la partie haute de la poutre existante, il est tout à fait possible de visser l'OSB dans la poutre existante. Ceci dit, mettre 2 morceaux de 50cm à chaque extrémité ne pose pas de problème.

Au niveau corps de métier : bureau d'études en stabilité.
