Structure en métal ou en béton?

  • #1
Bonjour,

J'ai une terrasse de 7m50 sur 4m, plein sud.
Les 3/4 de l'année c'est génial, on profite de la chaleur offerte par le soleil.
Le 1/4 restant c'est l'enfer... Impossible d'y rester et surchauffe de l'habitation.
Je souhaite donc pouvoir couvrir ma terrasse - même partiellement - et limiter le soleil qui tape sur les fenêtres en été et en été seulement.

J'ai donc envisagé une pergola bioclimatique rétractable (pour conserver l'ensoleillement hors été) mais le budget est délirant et cela implique un petit permis (maison 3F et la pergola aurait dû se trouver à moins de 2m de la limite).
>> non!

Depuis qq semaines je réfléchis à (faire!) mettre deux structures avec un angle droit qui partiraient du bord de la terrasse ou même de la pelouse (colonnes) et qui rejoindraient la façade à +/- 2m50. Il y en aurait une au centre et l'autre à l'extrémité sans voisin car du côté du voisin nous avons un mur mitoyen sur la profondeur de la terrasse.
Sur ces structures et sur le mur mitoyen, je fixerais des crochets en inox afin de poser des voiles d'ombrage.
Tant que j'y suis, je fixerais aussi des crochets en bas de ces deux structures pour y accrocher une balancelle par exemple.

Ces deux structures devraient donc supporter des charges latérales et / ou verticales, charges potentiellement importantes car les voiles d'ombrages mesureraient environ 3m50/4m et seraient soumis au vent et niveau vertical ben : une balancelle + 2 adultes et 2 enfants!

Avant de contacter le pro du métal qui me dira que c'est mieux en métal.. ou l'entrepreneur général qui me dira que rien n'est mieux que le béton et la brique, je préfère vous poser la question : qu'est-ce qui serait le plus adapté / solide ? Le plus durable aussi, tant qu'on y est ! J'exclus le bois, esthétiquement je n'aime pas.

D'avance merci pour vos retours avisés!
Leroy

  • #2
Un petit plan, un croquis, quelques photos de la situation ?
Néanmoins, je pencherais vers une structure métallique qui serait plus légère visuellement que de la brique ou du béton.
Je verrais bien quelque chose de ce style ( avec une toile à la place des canisses ) :

  • #3
Le plus durable probablement de l'inox mais ça risque de coûter plus que tous les autres. Par contre il y a peut-être moyen d'intégrer directement les œillets sur la transversale à la fabrication, ça éviterait tout risque de contamination ferreuse lors du perçage.
L'avantage du métal étant sa finesse relative par rapport à la brique/béton.
(un store banne solaire rétractable ne pourrait pas convenir ? Trop de vent ? )

  • #4

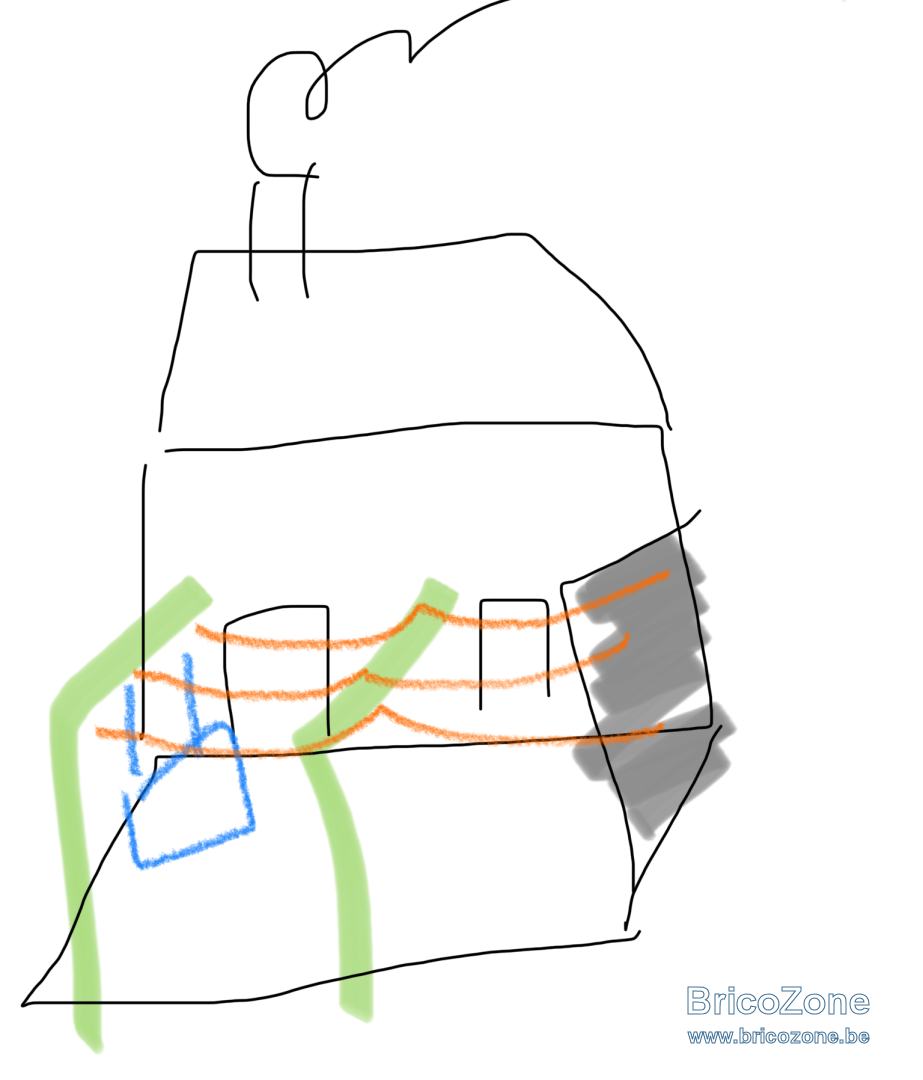

Voici le croquis rapidement réalisé quand l’idée m’est passée par la tête (on n’est pas tous doués en dessin !)
En gris le mur mitoyen, en vert la structure, en bleu la balancelle et en orange les voiles d’ombrage.
Bref vous aviez bien compris :laughing:

Concernant la finesse du métal vs l’épaisseur d’une construction bloc - brique ou bloc - crépis ce n’est pas un vrai sujet a priori car la terrasse est bien large. Ce qui « m’inquiète » avec cette méthode ce sont plutôt les 4 m de profondeur de la terrasse et donc de la structure. Mais je m’inquiète sûrement à tort et par manque de connaissances!

L’idée d’avoir les fixations intégrées me plaît car si je peux éviter de devoir gérer rouille et cie c’est une bonne chose… et esthétiquement ça me semble mieux si on part sur du métal… une idée du surcoût de l’inox par rapport à l’aluminium ?

(store banne : vu la largeur il en faudrait deux, esthétiquement on n’a pas été convaincus et le côté non mitoyen est un passage très venteux donc on a zappé cette option)


  • #5

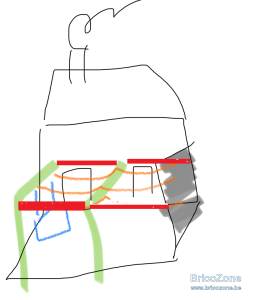

Il faudrait des montant horizontaux pour stabiliser l'ensemble (ligne rouges )
Je ne suis pas non plus doué en dessin :p

Les quatre mètres de profondeur ne sont pas vraiment un problème.
Les contraintes ne sont pas si importantes.
Sauf pour la partie avec balancelle, mais on pourrait placer un "poteau" de part et d'autre de celle-ci.
Placer un voile d'ombrage rétractable sur des câbles ou des rails pour pouvoir le replier par grand vent :
upload_2024-5-31_17-44-38.jpeg upload_2024-5-31_17-45-27.jpeg

Dernière édition:
  • #6
J’aimerais justement éviter de les relier entre eux. Autant l’épaisseur toute relative si je pars sur du bloc crépi/brique ne me dérange pas, autant le sentiment d’avoir une grosse poutre parallèle à la maison me dérange fortement :joy: de plus une structure à moins de 2m du mur = permis d’urbanisme (dans mon cas, je le précise, et c’est la commune qui me l’a dit).

Niveau voile je n’envisage pas quelque chose d’aussi pointu mais simplement un voile attaché « aux 4 coins » (sans doute un peu plus mais c’est pour décrire l’idée). Votre idée est cependant intéressante pour le vent notamment. Je garde en tête si ça se fait et si les voiles posent problème ;)

Pour la balancelle, je note votre piste mais j’aimerais aussi qu’elle soit amovible. Car dans un premier temps ce serait une balancelle mais peut être dans x années plutôt mettre un hamac entre les deux structures ou entre celle du milieu et le mur mitoyen.
En gros je souhaiterais qch de super flexible qu’on adapte au gré des envies et des besoins (ex : remplacer les voiles par votre idée avec des câbles!), d’où mes questions quant aux matériaux. Ce serait bête de regretter notre choix d’ici qq années :confused:

  • #7
Si on ne relie pas les "cadres verts" entre eux, ils risquent de basculer ou alors, il faut prévoir soit des "gros" poteaux genre brique, blocs ou béton soit des "grosses" fondations et une plus grosse section si on choisi une structure métallique .
De plus, les mouvements de la balancelle ou le hamac vont entrainer une oscillation du cadre avec risque de basculement.
Imagine le poids de deux adultes plus celui de la balancelle, on est vite à 200 kg, plus le mouvement, on a intérêt à faire stable et solide. ;)

  • #8
J’ai bien conscience que ça doit être costaud. Mais donc on écarte la piste du métal et seul le béton sera fiable, stable, safe ? Ou même le béton pourrait poser problème ? Il est évident que si un portique plus épais qu’une structure type pergola en métal ne nous effraie pas du tout, on na pas non plus l’intention de construire des murs d’un mètre de large :laughing: (d’ailleurs je pense qu’on ne pourrait pas :rolleyes:)

  • #9
La piste du métal reste fiable.
Mais il faudra des montants horizontaux pour que la structure soit stable.
Comme ceci mais avec des sections plus importantes pour pouvoir supporter la balancelle :


Sans cette contrainte de la balancelle ou du hamac, des tubes carrés de 5 x 5 en 3mm seraient suffisant pour supporter les toiles d'ombrage.

Dernière édition:
  • #10
Et avec quelques jambes de force pour la finalité voulue.
Le métal est bien plus résistant et "flexible" dans la conception à épaisseur égale que le béton.

  • #11
Mmmm donc si je résume (on est deux à décider :laughing:):
Soit on part sur du métal qui permet une structure plus fine MAIS il faut des montants horizontaux et des jambes de force pour la stabilité
Soit on part sur du béton (bloc et brique ou crépi pour la finition) qui est par défaut plus massif mais qui nécessite aussi ces montants horizontaux ?

  • #12

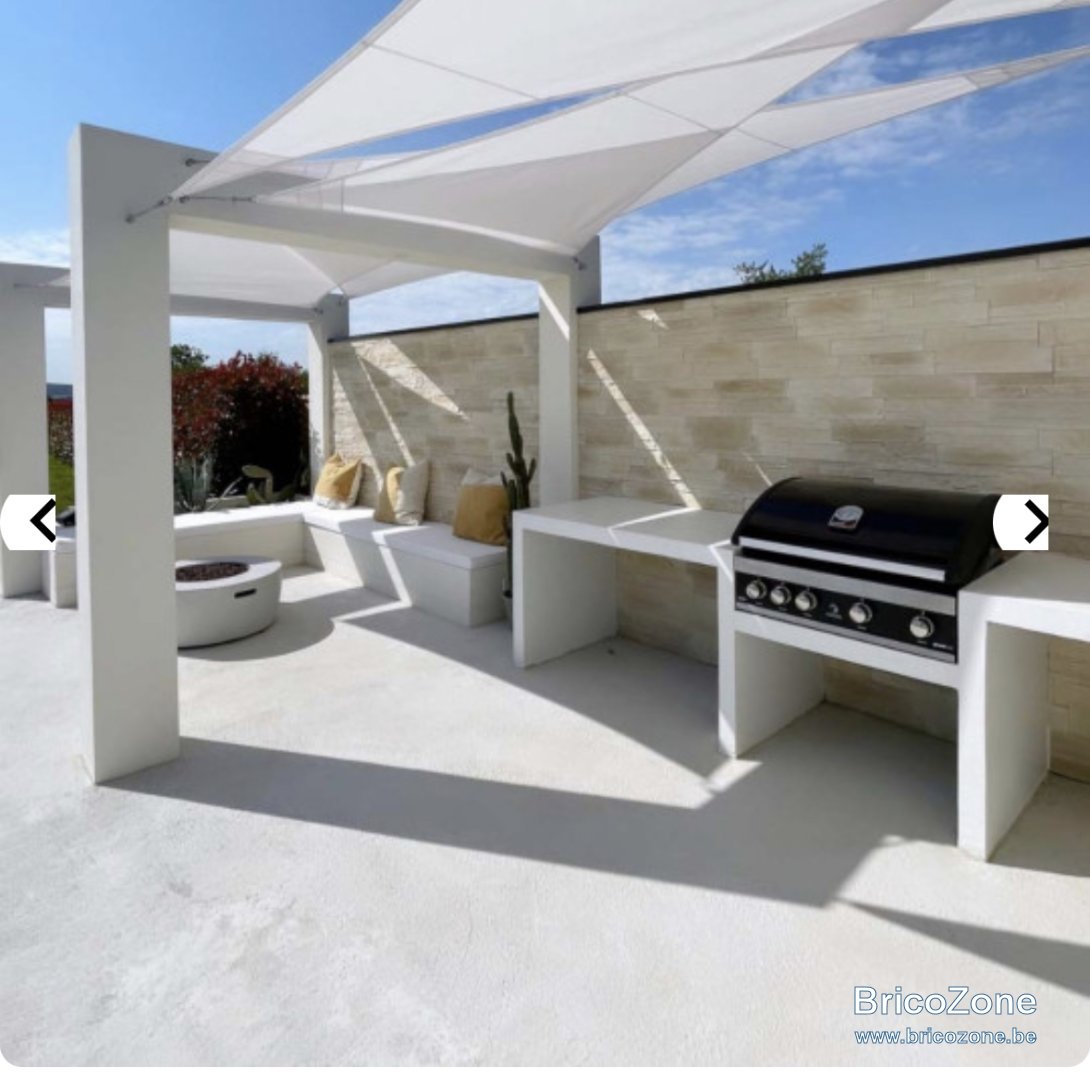

Bon y a pas la dimension hamac / balancelle mais c’est ça que j’ai en tête pour la version béton


  • #13
Une autre image , c'est effectivement du béton.

Et je pense qu'il n'y aurait aucun soucis à un suspendre une balancelle.
Reste juste à faire le coffrage, le ferraillage et amener le béton. :p

  • #14
Ok donc je vais plutôt contacter un entrepreneur général
Merci et merci pour la version à nu - j’admire les personnes qui trouvent les bonnes images en qq clics/mots clés !!

  • #16
Bonjour à tous,
J’ai contacté et rencontré une entreprise de construction pour ce projet. En théorie ça pourrait se faire mais en pratique … l’acheminement du béton pose problème : il n’y a pas d’accès latéral suffisamment large (barrière en dur qu’on ne va pas la détruire pour la cause), il m’a parlé de camions avec un bras mais le combo maison très haute (10m), rue très étroite et câbles électriques volants empêcheraient la manœuvre et par l’arrière c’est impossible de passer.

Manifestement l’option béton fait sur place n’est pas retenue non plus (pas possible techniquement ou pas envie ça je l’ignore).

La partie « l’accès est difficile », je la comprends car c’est vrai. Et donc si je fais venir d’autres entreprises je risque de me prendre les mêmes retours. Donc vu que je ne sais pas modifier ces réalités …

>> avez-vous des reco d’entreprises (en DM si c’est mieux!) pour une structure en métal (inox?) sur mesure ? L’option metal nécessiterait forcément moins de béton et donc semble plus réaliste en pratique.

Merci,
Leroy

  • #17
Pour les deux portiques, je contacterais un atelier de ferronnerie ou de tôlerie.
Déjà en faisant une simple recherche Google on en trouve des dizaines.
Certains ont des sites présentant leurs réalisations, cela permet de voir s'ils ont le savoir faire pour réaliser ce que vous voulez faire.
Perso, je me dirigerais vers de l'acier classique (pas inox) laqué.
Mais, je ne suis pas un expert en la matière.;)

  • #18
Ok, pourquoi l’acier classique plutôt que l’inox?

  • #19
J'imagine pour le prix, l'inox étant beaucoup plus onéreux.

  • #20
De toute façon, si on le peint avec une peinture "auto", il sera aussi durable que de l'inox.
Puis, je pense que l'acier "classique" est plus simple à usiner que l'inox;
Avis des "spécialistes "du métal et de la soudure sur BZ ???
