TV qui ne s'allume plus

  • Forum Electricité - Electronique
  • Auteur du sujet Auteur du sujet Plumy
  • Date de début Date de début
  • #1
Bonjour,

Durant l'été j'ai déménagé un meuble TV dans le garage. J'y ai installé des vieilles consoles de jeu et une TV. Ça a très bien fonctionné.

La semaine dernière, en rangeant le garage, j'ai voulu faire une partie, mais la TV ne s'est jamais allumée.

Après avoir été lire des solutions sur le net, j'ai essayé de débrancher tous les périphériques de leur connexion sur la tv, débrancher tous les périphériques sur le multiprise. Mais rien n'y a fait. Lorsque je fais en sorte de l'allumer, la diode d'alimentation s'éteint mais l'écran reste noir. Je soupçonne un soucis de rétro-éclairage mais sans plus de certitude.

Aujourd'hui j'ai décidé de l'ouvrir pour voir si rien ne sautait aux yeux. Je l'ai donc déménagé dans le living. Je l'ai rallumé une dernière fois avant de l'ouvrir et elle s'est allumée cette fois-ci...

Du coup, je la ramène dans le garage, je la rebranche électriquement, mais à nouveau écran reste noir.

J'ai pensé à un soucis avec le multiprise, j'ai donc essayé sur une autre prise, mais le problème persiste.

Je l'ai ramenée dans le living, rebranché sur la même prise, rallumée, mais cette fois-ci l'écran est resté noir... J'ai attendu en me disant qu'il y avait peut-être un capteur de température (même si la première fois je n'avais pas attendu qu'elle prenne la température ambiante avant de l'allumer).

J'ai donc fini par l'ouvrir mais je n'ai rien vu de flagrant avec un oeil non averti. Pas d'oxydation ni de câble débranché.

Quelqu'un a une idée de ce que ça pourrait être ? Si c'est un soucis de rétro-éclairage comment expliquer que ça a refonctionné ?

Quelques points de contrôle à vérifier ?

Ps : quand il s'agit d'électronique je ne suis pas fort courageux

Merci d'avance !

  • #2
Bonjour,
Ce n'est peut-être pas encourageant pour un non avertit mais il peut parfois simplement s'agir d'une mauvaise soudure ou soudure sèche.

  • #3
Je n'exclus pas une réparation par un pro, mais j'ai "peur" du coût (pour la valeur réelle de la TV) et aussi parce que j'ai peur que @thekingclaes ne réponde pas si je le dis trop fort :p

Quand j'ai vu qu'elle a fini par s'allumer, je me dis que c'est peut être une connerie facile à réparer

  • #4
Ce sont justement les conneries les plus petites les plus difficiles à détecter, expérience de technicien radio-TV.

  • #5
Bonjour ,

référence tv ?

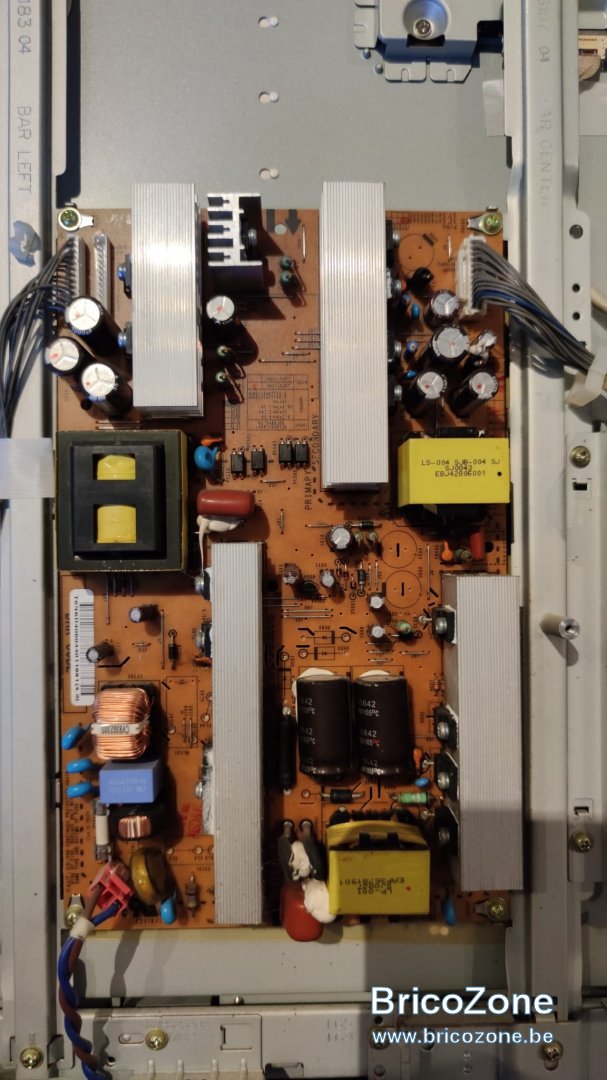

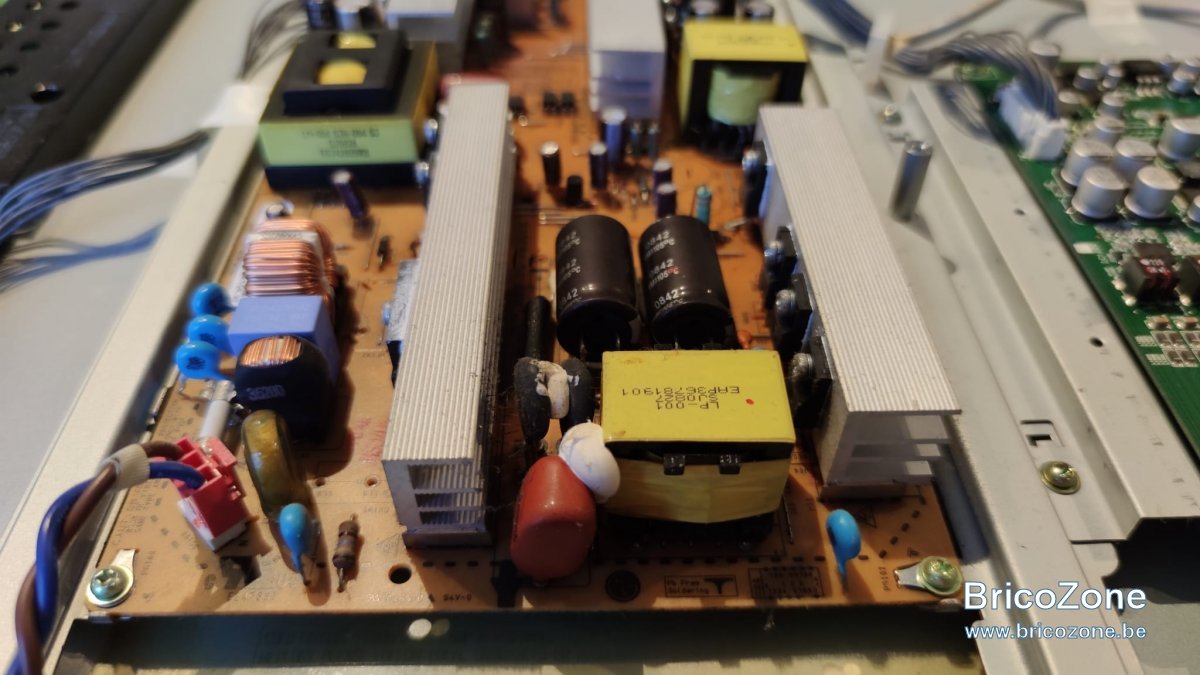

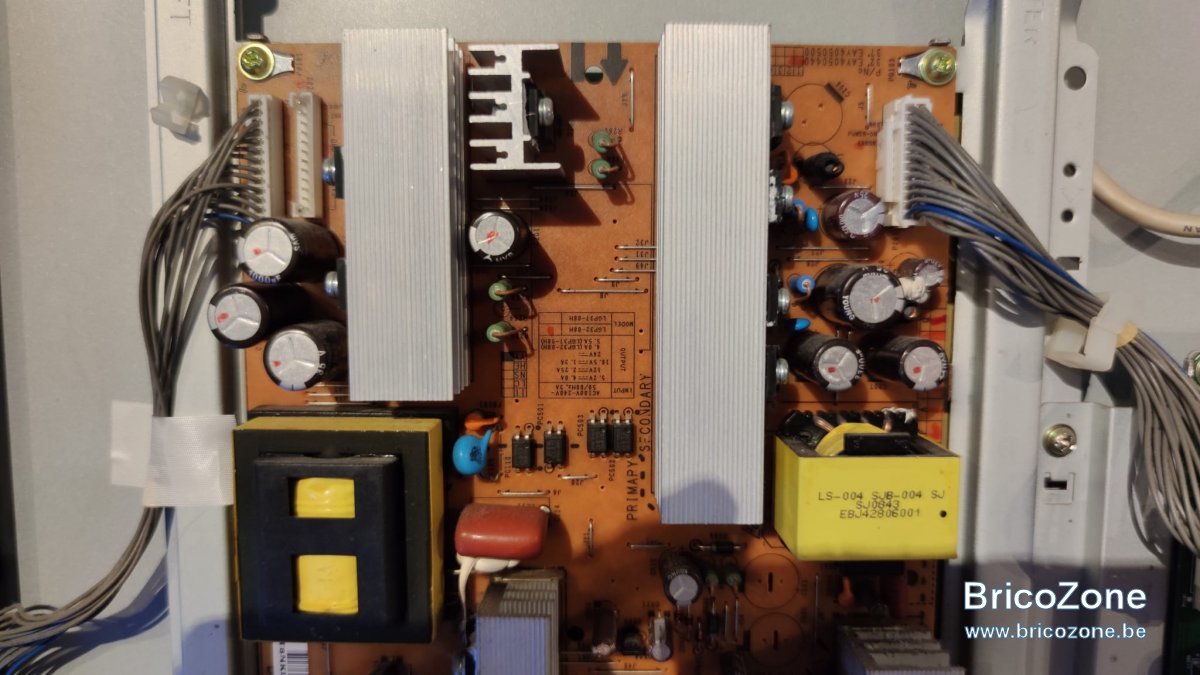

tu aurais des photos de la platine d’alimentation ?

@roomulus est assez calé en électronique brun

  • #6
Bonjour ,

référence tv ?
tu aurais des photos de la platine d’alimentation ?

@roomulus est assez calé en électronique brun
Je savais que j'aurais dû prendre des photos avant de refermer avec les 45 vis :joy:

C'est une LG : 32LG3000
32LG3000 - ZA pour être précis
32LG3000 - ZA. AEUDLWP

Apparemment elle date de 2009. C'est un "héritage" de ma compagne.

Je repasse au démontage demain pour la photo du coup.

  • #7
Je viens de trouver le manuel de réparation, mais je ne sais pas trop quoi en faire du coup. Je suppose qu'il faut du matos de diagnostic spécialisé (ou du moins au moins un câble avec les fiches adéquates).

https://www.opweb.de/francais/societe/LG/32LG3000-ZA

  • #8

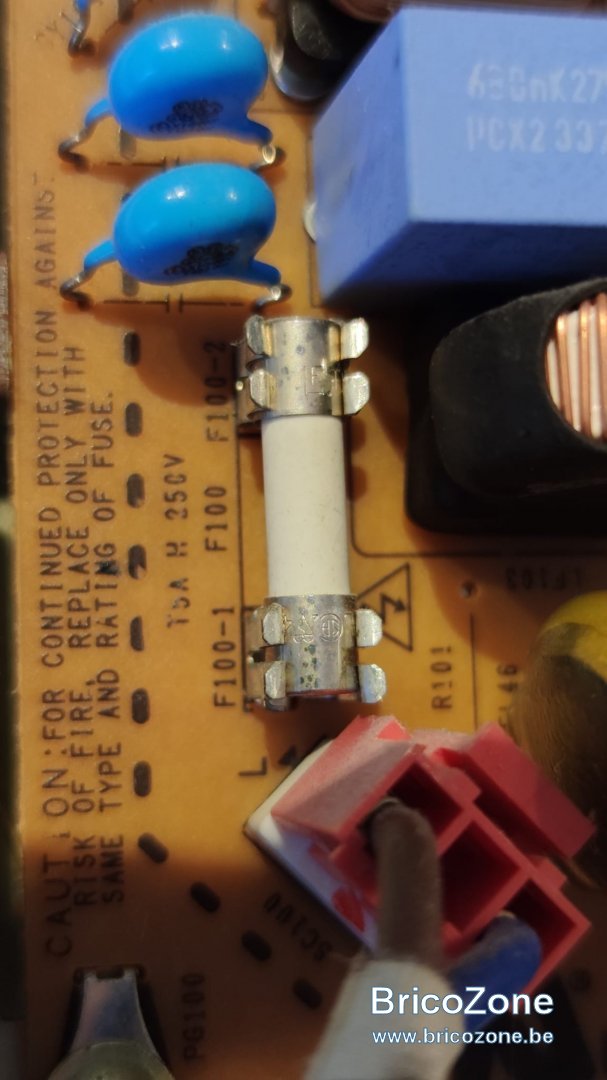

Je me dis que le fusible est peut être à vérifier. Je peux le tester juste avec un multimètre en mode continuité ?

Ps : le Forum ne me permet pas de poster des images de bonne qualité












  • #9
J'ai testé le fusible. Il est okay. Une autre mesure à prendre ?

  • #10
J'ai testé le fusible. Il est okay. Une autre mesure à prendre ?
Profiter des soldes pour en acheter une nouvelle, cela coûtera moins cher que le trouble shooting page 14 du manuel

  • #11
Hello,

Première chose à faire :
- Déconnecter le câble entre l'alimentation et la carte mère.

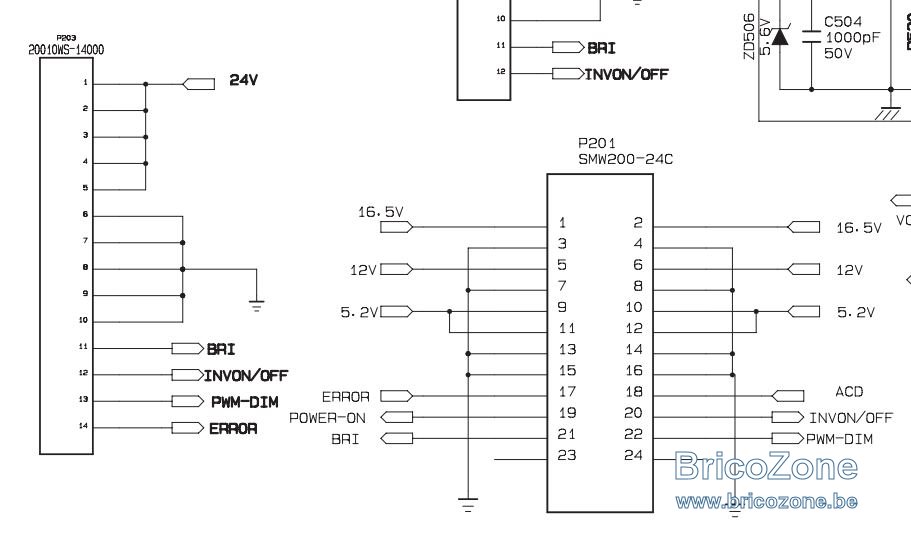

- Sur le connecteur P201 de l'alim : Ponter la pin "5.2V" avec la pin "POWER-ON" et "INVON/OFF".

Mettre la TV sous tension, voir si le rétroéclairage s'allume et mesurer les 4 tensions en sortie d'alim (5.2V, 12V, 16.5V et 24V).

  • #12
Profiter des soldes pour en acheter une nouvelle, cela coûtera moins cher que le trouble shooting page 14 du manuel
Pour l'usage que j'en ai : non. C'est une TV qui est dans le garage et qui sera peu utilisée

  • #13
Hello,

Première chose à faire :
- Déconnecter le câble entre l'alimentation et la carte mère.
- Sur le connecteur P201 de l'alim : Ponter la pin "5.2V" avec la pin "POWER-ON" et "INVON/OFF".

Mettre la TV sous tension, voir si le rétroéclairage s'allume et mesurer les 4 tensions en sortie d'alim (5.2V, 12V, 16.5V et 24V).
Voir la pièce jointe 108031
Merci. Je vais essayer ça. Pour mesurer les 4 tensions je le fais par rapport à quoi ? La terre ? La masse (cadre de la TV ?)

  • #14
Pour mesurer les 4 tensions je le fais par rapport à quoi ? La terre ? La masse (cadre de la TV ?)
Oui, par rapport au châssis métallique ou à une pin "GND".

  • #15
Le rétro éclairage s'allume (ce qui n'etait pas me cas avant le pontage) et j'ai des tensions partout de manière homogène :
16,5 ->16, 6
12-> 12,4
5,2->5, 1

Je n'ai pas encore trouvé le 24v

  • #16
J'ai éteints la TV le temps de trouver le 24v et maintenant ça ne s'allume plus :tired_face:

Édit : elle vient de se rallumer

Dernière édition:
  • #17
24v = 24,3

  • #18
Avez-vous commencé comme au #2 ?
Une bonne loupe et parfois la cause est détectée.

  • #19
Avez-vous commencé comme au #2 ?
Une bonne loupe et parfois la cause est détectée.
Je ne sais pas comment détecter ça. D'où je demandais dans quel ordre mesurer les choses pour éventuellement détecter l'endroit où la soudure aurait lâché

  • #20
Les mauvaises soudures se remarquent directement, elles sont mattes ou présentent un petit cercle autour du fil ou contact.
Dans tout dépannage il faut d'abord commencer par un examen visuel et parfois une simple soudure résout le problème.
