TV qui ne s'allume plus

Plumy

• 2 Janvier 2022

• #21

J'attends que Romulus puisse tirer ses conclusions du test que j'ai fait.

De mon côté je suis rassuré que le rétro éclairage s'allume. Je sais au moins que ce n'est pas ça qui est en cause. Espérons maintenant que ce ne soit pas un soucis au niveau carte mère.

En revanche, je trouve bizarre que même avec les contacts pontés, j'ai eu du mal à la rallumer. À se demander si le soucis ne vient pas du connecteur de la fiche.

Bref, je me réjouis que le spécialiste repasse



Plumy

• 2 Janvier 2022

• #22

Cory a dit:

Les mauvaises soudures se remarquent directement, elles sont mattes ou présentent un petit cercle autour du fil ou contact.
Dans tout dépannage il faut d'abord commencer par un examen visuel et parfois une simple soudure résout le problème.

Cliquez pour agrandir...

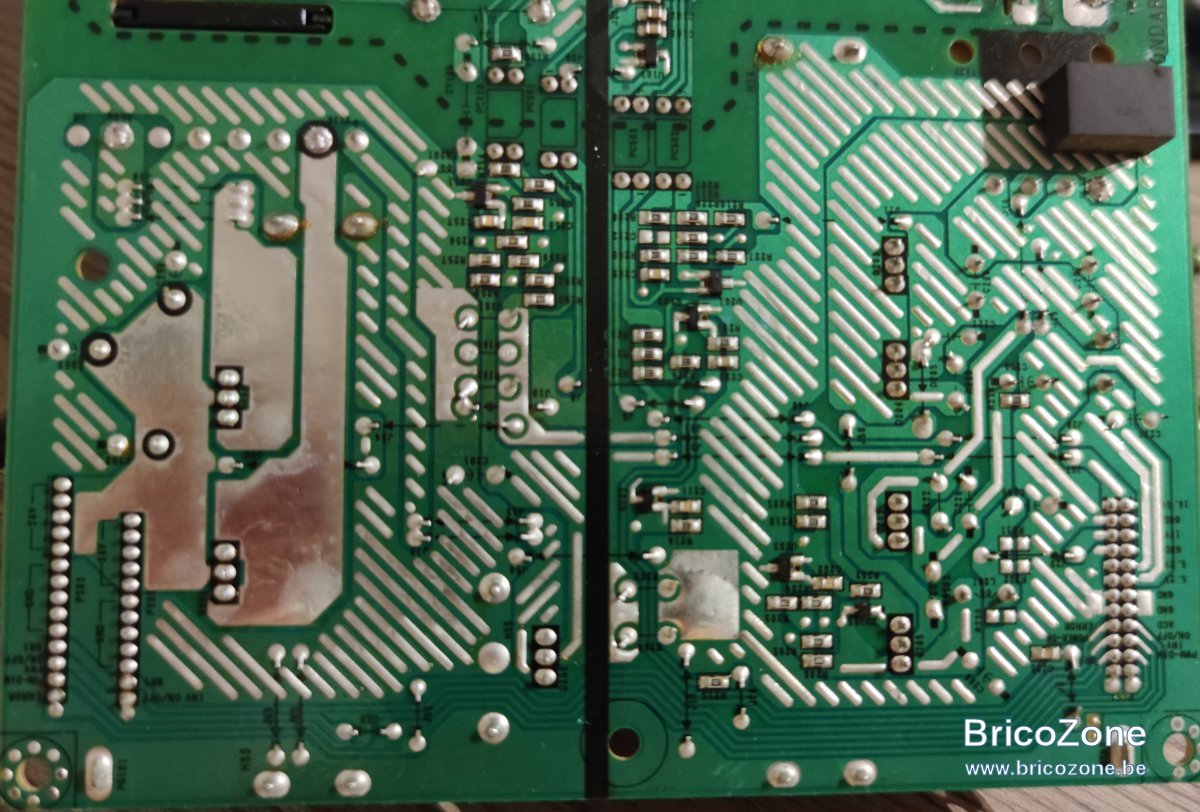

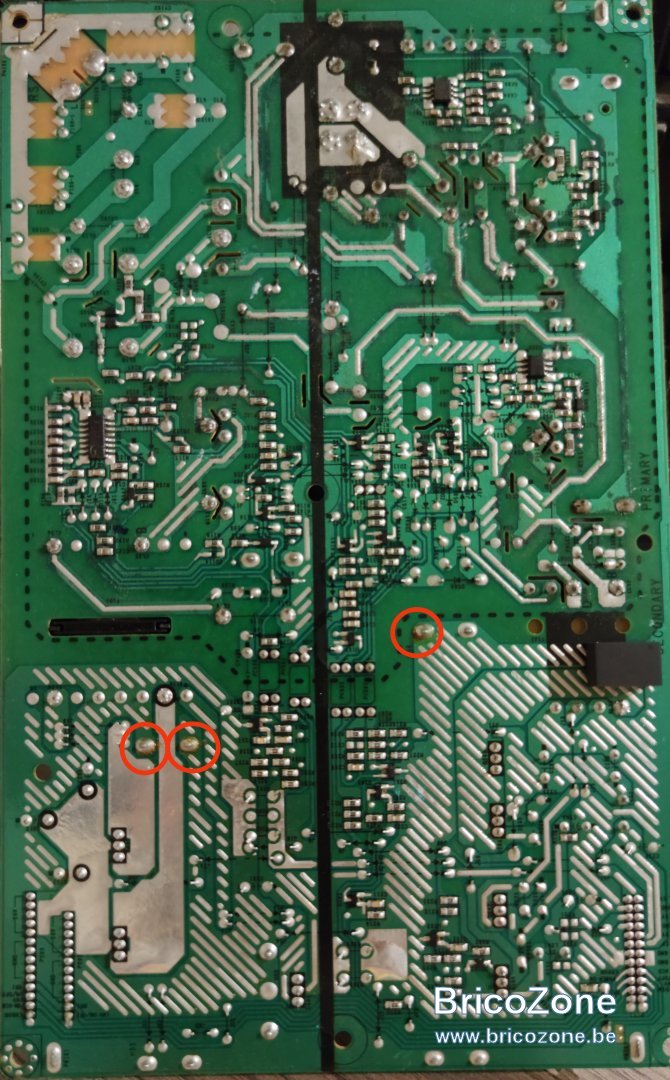

Je n'ai repéré que ça de douteux.



Cory

• 2 Janvier 2022

• #23

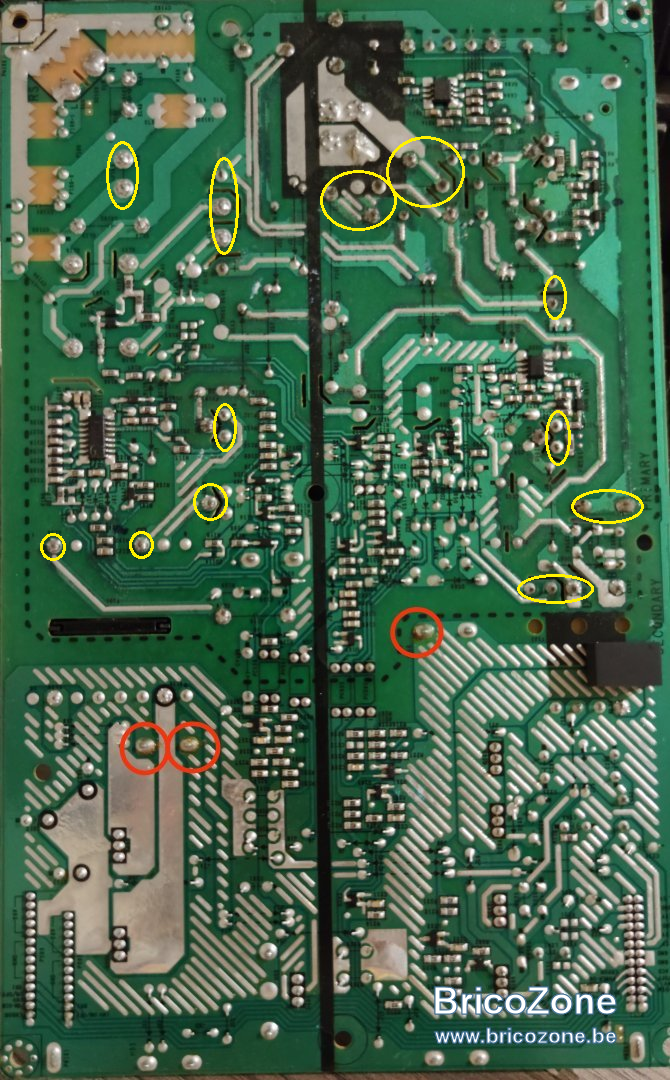

Oulala, j'en vois une multitudes que je n'hésiterais pas à rafraichir.



Plumy

• 2 Janvier 2022

• #24

Cory a dit:

Oulala, j'en vois une multitudes que je n'hésiterais pas à rafraichir.

Cliquez pour agrandir...

Lesquels ?



Cory

• 2 Janvier 2022

• #25

Principalement les soudure matte, il faut quelles soient brillante.
Un regard en vitesse ...



Plumy

• 3 Janvier 2022

• #26

J'ai trouvé un manuel d'entraînement qui décrit les étapes que j'ai suivi et données par @roomulus mais je ne sais pas si je dois continuer comme dans le manuel...



Plumy

• 4 Janvier 2022

• #27

@roomulus à l'aaaaaaaaide



Plumy

• 4 Janvier 2022

• #28

Bon, j'ai fini par retirer tous les pontages, remis la fiche sur la carte mère, rallumé la Tv et ça fonctionne.

Je me demande quand même si ce n'est pas un soucis de température ?



roomulus

• 4 Janvier 2022

• #29

Bonsoir,

Plumy a dit:

Le rétro éclairage s'allume (ce qui n'etait pas me cas avant le pontage) et j'ai des tensions partout de manière homogène :
16,5 ->16, 6
12-> 12,4
5,2->5, 1
24v = 24,3

Cliquez pour agrandir...

L'alim et l'inverter sont donc fonctionnels. On pourrait donc en déduire une carte mère HS mais vu que la TV re-fonctionne, elle est OK

En revanche, je trouve bizarre que même avec les contacts pontés, j'ai eu du mal à la rallumer. À se demander si le soucis ne vient pas du connecteur de la fiche.

Cliquez pour agrandir...

Les pannes aléatoires sont les plus compliquées à réparer.
Comme précisé par Cory, une mauvaise soudure peut provoquer ce genre de panne...

Par expérience, une panne dans le circuit PFC peux aussi provoquer un fonctionnement erratique de l'alimentation.
C'est facile à repérer car dans ce cas, la tension DC au primaire ne monte pas à plus de 325V.

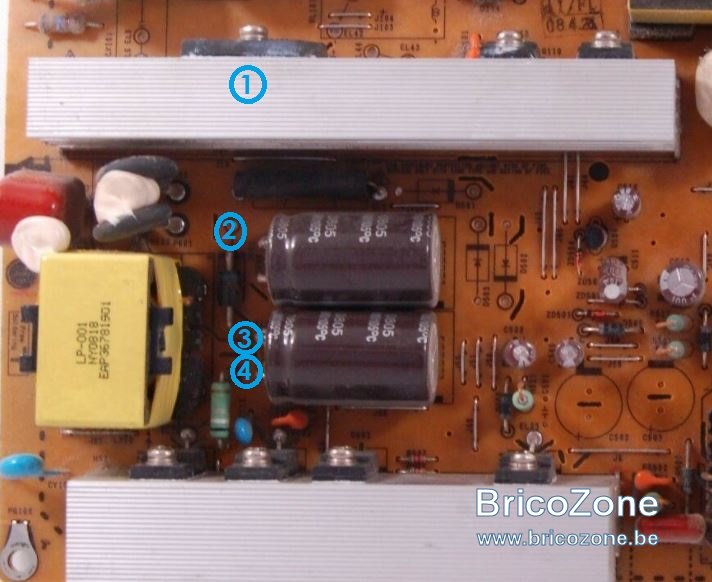

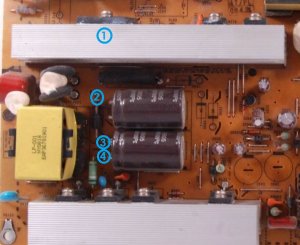

Peux-tu mesurer la tension aux pattes d'un des deux gros condensateurs C608 ou C609 ? (3 et 4 sur l'image).
La mesure peut être prise entre le dissipateur (1) et la cathode de la diode D601 (2), ça devrait être plus simple.
Il devrait y avoir ±390V DC.
Attention à ne pas faire de court-circuit ! La partie primaire n'est pas isolée du secteur, prudence.



Dernière édition: 6 Janvier 2022

Plumy

• 5 Janvier 2022

• #30

Merci. Si ça rebug, je ferai ça.



boters

• 5 Janvier 2022

• #31

Qu'est ce qu'on ferait pas pour faire une partie de PlayStation pendant que madame pense qu on bricole



Plumy

• 6 Janvier 2022

• #32

Ça me rappelle une vidéo. On voit le gars qui se boit une bière tranquille dans son atelier et qui tape au marteau et fait aller sa visseuse de temps en temps pour faire genre



Plumy

• 16 Janvier 2022

• #33

boters a dit:

Qu'est ce qu'on ferait pas pour faire une partie de PlayStation pendant que madame pense qu on bricole

Cliquez pour agrandir...

Ah Ben lui il s'est fait gauler https://vm.tiktok.com/ZMLeMFU7d/



boters

• 16 Janvier 2022

• #34

Excellent mdr



Hiboux

• 17 Janvier 2022

• #35

Wouaaa balaises en électronique Cory et Roomulus ,
Ça aurait été un truc que j aurai aimé savoir faire réparer tout ces objets électronique.
C est quoi votre parcours pour vous y connaître autant ?



Cory

• 17 Janvier 2022

• #36

Pour moi c'est simple, court d'électronique sanctionné par un diplôme de radio-électricien suivis de spécialisation en télévision, diplôme de technicien TV et différents cours de spécialisation en TV couleurs et vidéocaméra chez Philips, Barco et Grundig entres autres.



Hiboux

• 17 Janvier 2022

• #37

C est beau tout ça , sans trop de taquineries Cory , j aime la précision télé -couleur .
Je suppose qu avec ça , tu peux réparer ok bricoler ce que tu veux …



Cory

• 17 Janvier 2022

• #38

J'ai connu les premières TV couleurs qui ne s’apprenait pas encore à l'école de là les cours de spécialisation chez les différentes marques.



gaetano2

• 23 Mars 2022

• #39

en plus des soudures a refaire sur le module alimentation ,voir s'il n'y a pas de condensateurs gonflé ( voir a l' oeil nu) sur ce meme bloc alimentation.(condensateur séché !!)



ptimich

• 23 Mars 2022

• #40

Plumy a dit:

Je me demande quand même si ce n'est pas un soucis de température ?

Cliquez pour agrandir...

Après les vacances de Noël, les imprimantes de l'école refusaient de se remettre en route (Message d'erreur)

Le temps que le technicien arrive (le lendemain) elles refonctionnaient.
Cause : condensation, le chauffage ayant été coupé pendant les congés.
