Ventilateur frigo bruyant et air chaud ?

Fgalette

• 4 Janvier 2018

• #21

Il me semble, je dis bien il me semble que ce thermostat est neuf ou pas vieux du tout.
J'espère qu'il on bien remplacer ce thermostat par le bon modèle !

Si c'est un modèle donc la sonde (le fils tuyau ) doit être plaqué fixé sur l'échangeur, et donc a dégivrage automatique, alors le compresseur ne s'arrêtera que très peu et le givre (voir glace) va se former sur la plaque et grossis de jour en jour.

Ne fais pas de frais la dessus, laisse tourner 10 à 15 jours pour voir...... (quit a le mettre autre part !)



O

Overhill

• 4 Janvier 2018

• #22

Avant de brancher la turbine, la plaque passait de gelée à mouillée, et de l'eau goutait parfois à l'arrière lors de la fonte.
Mais maintenant la plaque reste mouillée mais n'est plus gelée.
Mais bon, là je l'ai débranché, parce que le bruit du ventilateur du dessus n'est franchement pas agréable ...
Autant la turbine est supportable, autant celui du dessus ...

Je vais voir si je peux en trouver un pas trop cher, 5W tu disais ?
C'est suffisant ? Parce que j'en vois beaucoup avec des 10, 20 ou 30W



Fgalette

• 4 Janvier 2018

• #23

Attention soyons clair.:
-la turbine c'est la cage d'écureuil dans le frigo.
-le ventilateur du compresseur est le ventilateur condenseur.

Un 5 w suffit largement pour le condenseur, un 10 w coute plus cher, et est plus gros a casser ! Il faut avant tout mesurer la place disponible entre le compresseur et le condenseur, car le ventilateur ne peut toucher a rien, ni au compresseur (bruit !) ni l'hélice au ailettes du condenseur (dégâts).

Il faut acheter, le moteur + hélice aspirante + pied moteur petit modèle (le plus bas), l'hélice doit tourner en face du condenseur (au centre) et hélice a +/- 2 cm des ailettes condenseur.



Dernière édition: 4 Janvier 2018

Fgalette

• 4 Janvier 2018

• #24

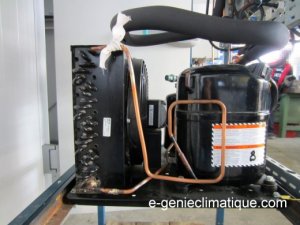

voici une image, ou l'on remarque le ventilateur entre le compresseur et le condenseur, ici il y a un cache grillagé que tu n'a pas et pas besoins.



O

Overhill

• 4 Janvier 2018

• #25

Très bien, je pense comprendre correctement.
Entre le compresseur et le condenseur j'ai 7cm,
La hauteur du condenseur est de 15cm,
La longueur du condenseur est de 17cm,

Et le ventilateur actuel fait 12x12x4cm.

Je note ça ici, maintenant je vais essayer de trouver un ventilateur qui correspond



Fgalette

• 4 Janvier 2018

• #26

Il faut une hélice de 150 mm max, et elle va dépasser un peu du condenseur, mais pas grave si rien au dessus de l'armoire frigo.
- hélice prix site 1,89
-moteur Elco prix site 35,00
-il faut le petit pied pour fixer le moteur au chassis tole, avec 2 petits boulons de M 6 + rondelles à crans + écrous.

Tu trouveras peut être moins cher......



O

Overhill

• 4 Janvier 2018

• #27

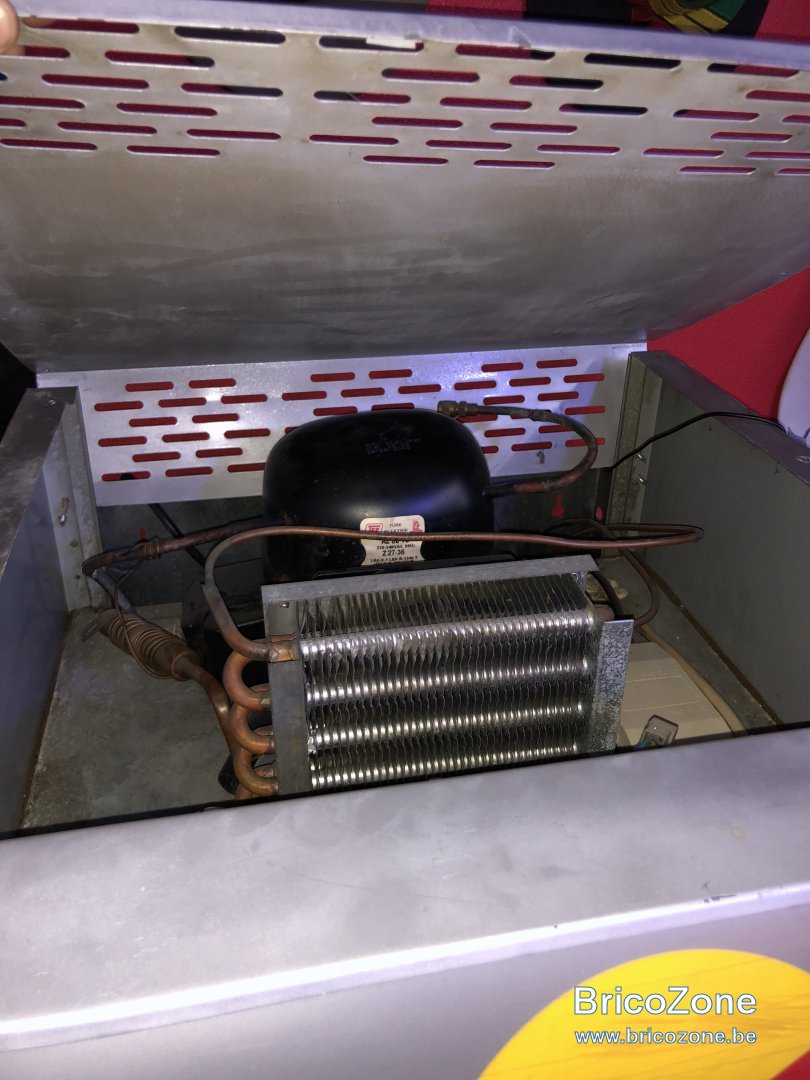

Ce n'est pas évident à voir en photo, mais le condenseur est assez proche de la coque supérieure du frigo.
Difficile de mesurer mais je compte environs 3cm entre le sommet du condenseur et la plaque supérieure du frigo.



Fgalette

• 4 Janvier 2018

• #28

je dirais que l'hélice va dépasser de 2 cm du condenseur. Mais au cas ou, cette tole de protection n'est pas necessaire, SI on ne met RIEN au dessus de l'armoire frigo.

Elle ne sert qu'a protéger contre les coup et dommage au tuyau. De tout facon, si elle reste a sa place, ilne peut RIEN y a voir dessus, si non les aération du groupe frigo vont être bouchée et il va griller !

PS : les ailettes condenseur sont bien propres, les vérifier 3 x par ans, et brosser délicatement verticalement (brosse aspirateur) et frigo à l'arrêt !



O

Overhill

• 4 Janvier 2018

• #29

Non non il n'y a rien au-dessus du frigo, de toute façon il est bien trop chaud pour y déposer quoi que ce soit
Par contre, pour le pied du ventilateur, comment je vais fixer ça ?



Fgalette

• 4 Janvier 2018

• #30

Le pied est disponible a la vente avec le ventilo, ou sur demande, il se fixe avec les 2 petits écrous prévu sous le moteur.

il faudra forer 2 trous dans la tôle de la platine compresseur, je suppose que tu pourras la lever légèrement pour mettre les 2 écrous en dessous, ou mettre 2 boulon vis à métaux M 6 pour la tôle.(c'est moins bien).
Vis a tôle sans écrou :


Il faut prendre le petit modèle de pieds, mais chez un vendeur il t'expliquera :



O

Overhill

• 4 Janvier 2018

• #31

Donc la plaque sur laquelle le condenseur est fixé.
J'ai regardé, je n'ai pas l'air d'avoir la possibilité de la déplacer, donc difficilement perçable !
Une solution serait de souder directement le pied non ?



Fgalette

• 4 Janvier 2018

• #32

non, pas souder ! Il y a de l'isolant en dessous.
Comment est fixer le compresseur et le condenseur sur le dessus, des boulons, des vis à métaux comme l'image ?

Si la tôle ou le compresseur est fixé est le dessus de l'armoire, alors pas le choix, boulons vis a métaux M 6, en Brico tu trouves.

Un petit avant trou (pas au travers de tout, sinon tu arrives dans le frigo, 2 toles + isolant entre) avec une mèche, pour pouvoir viser le boulon.



Dernière édition: 4 Janvier 2018

O

Overhill

• 4 Janvier 2018

• #33

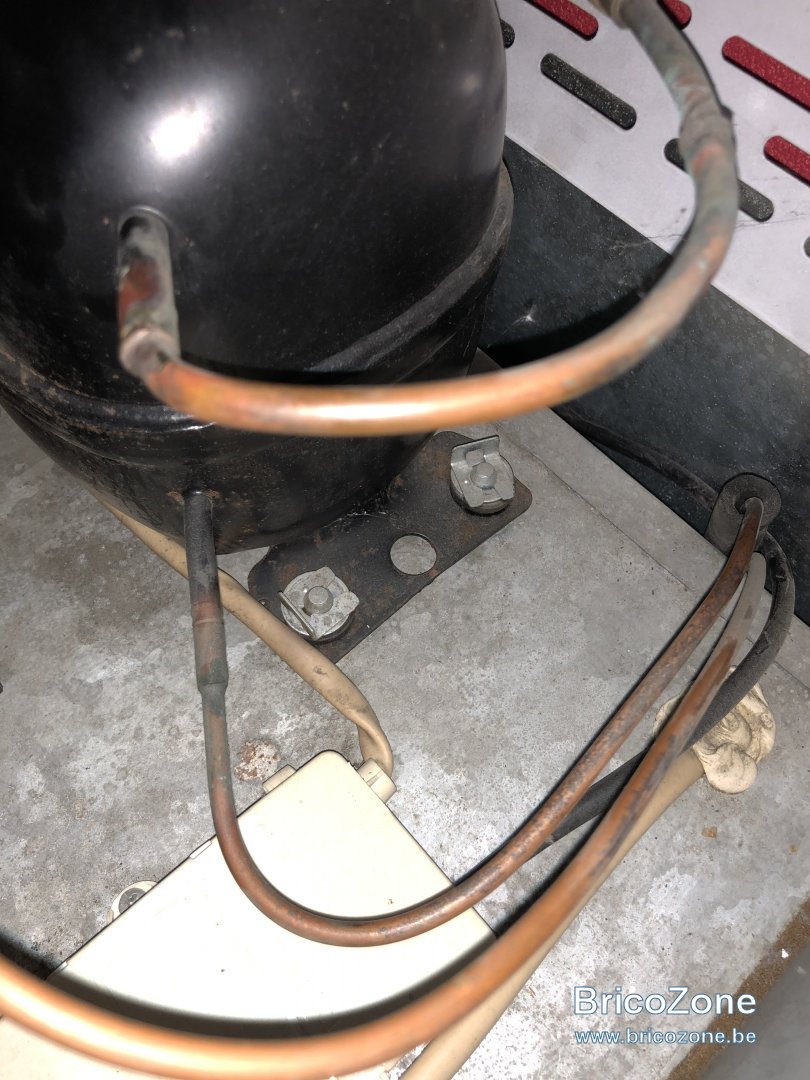

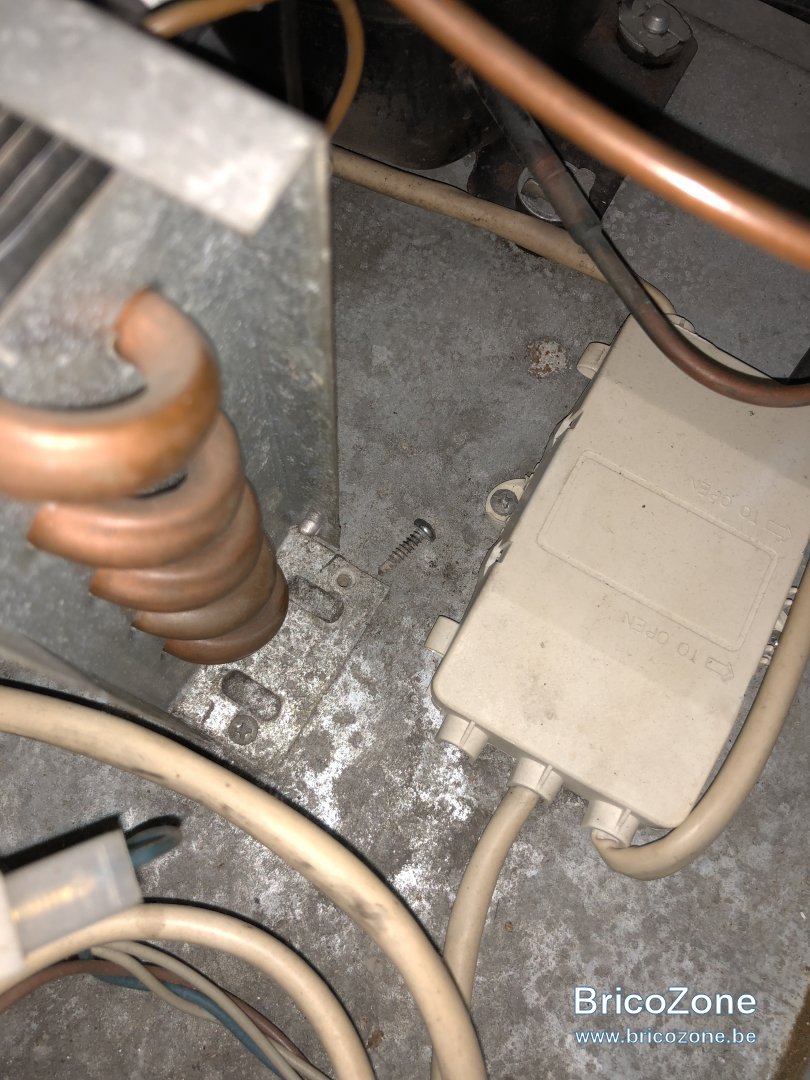

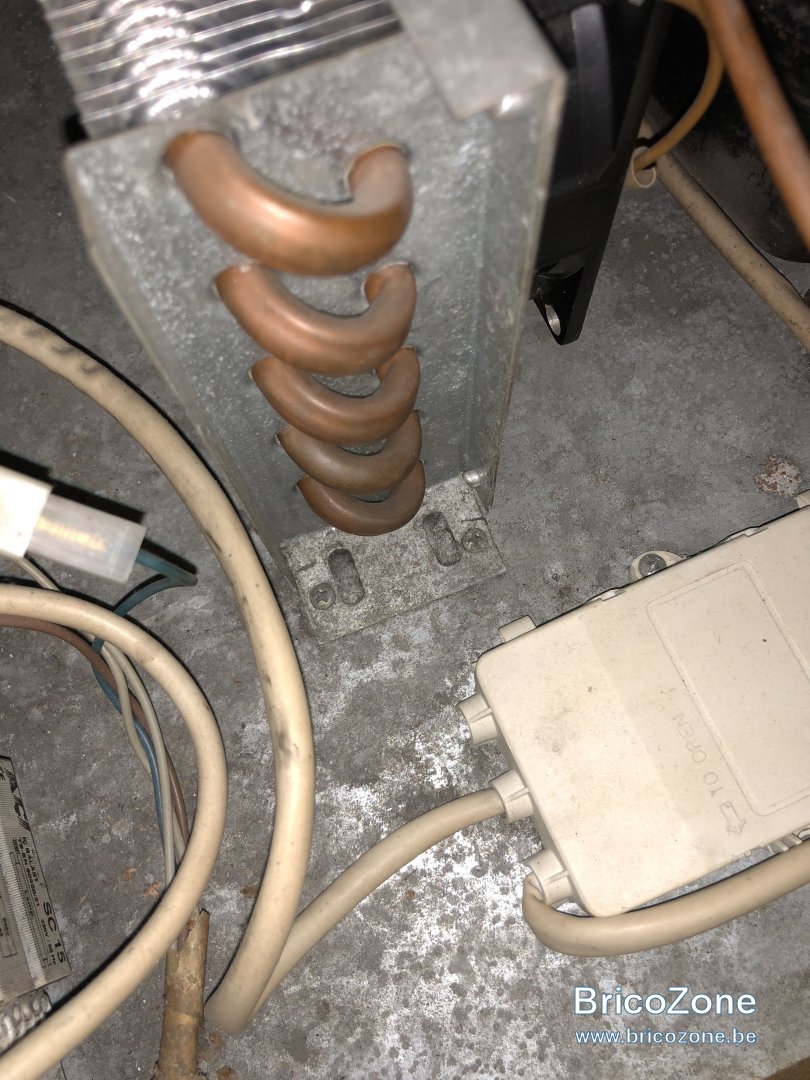

C'est fixé comme ceci



Fgalette

• 4 Janvier 2018

• #34

Des vis Parkers pour le condenseur, mais il y a une tôle de platine, ce n'est pas la tôle de l'armoire. Peut importe, fixe avec 2 grosses vis parker a métaux avec rondelle comme décrit, (image) et ne perce pas la tôle du frigo en passant au travers tout, molo.

Il te faudra une visseuse, et une mèche adéquate, voir diamètre sur l'emballage des vis en brico, a mon avis mèche de 4 mm pour une vis de 6 mm.



O

Overhill

• 4 Janvier 2018

• #35

L'idéal serait de savoir de quelle épaisse j'ai droit avant d'atteindre l'intérieur du frigo ...
Ou alors dévisser une visse du condenseur, juste pour regarder la taille, puis la remettre et utiliser une visse de la même taille.
Du coup pas de boulon j'imagine.

Par contre, où vois-tu les pieds de fixation pour le ventilateur sur le site ?
Je n'arrive pas à les trouver



Fgalette

• 4 Janvier 2018

• #36

la première tôle de platine est +/- à 1 cm de la tôle du frigo.
Ensuite la tôle supérieur du frigo, puis l'isolation (épaisseur parois frigo), puis la tôle intérieur frigo.

donc tu perces doucement la première tôle, et c'est bon. Il faudra acheter les 2 vis métal les plus courte possible, des 10 mm de long c'est assez.

Si elles sont plus longues il faudra mettre une épaisseur entre la vis et le pied, des rondelles par exemple.



Fgalette

• 4 Janvier 2018

• #37

Sur ta dernière image, on voit le bord plié de la tôle de platine compresseur (droite de la photo sous les tuyaux cuivre)



Fgalette

• 4 Janvier 2018

• #38

Pour le pied t'inquiète, ces vendeurs là les ont, souvent fourni avec le ventilateur. Tu demandes un ventilateur 5 w sur pied avec hélice aspirante de 150 mm.

Tu n'es pas obliger d'aller chez eux, il y en a d'autre en fonction de ta commune, je ne sais ou tu habites.



O

Overhill

• 4 Janvier 2018

• #39

Je suis de La Louvière, mais sur le site Electro-pièce, ils ont l'air de livrer leurs articles donc je vais surement commander en ligne.

Alors pour les visses, j'en ai juste dévissé une, pour voir la taille, et elle fait 1,8cm en comptant la tête.



Fgalette

• 4 Janvier 2018

• #40

Voilà tu as la taille. Si tu es de la Louvière, en face du Delhaize de Morlanwelz, il y a un vendeur grossiste, BVC, les pièces viennent de là, vas y tu trouveras facile le ventilo.
