Ventilateur frigo bruyant et air chaud ?

Super, parfait alors !

J'ai essayé de tourner le moteur mais je n'ai pas réussi, ce n'est pas le ventilateur que je devais acheter car le vendeur n'a pas noté les frais de ports, qui était de 15€, donc trop cher qu'autre part.
Celui-ci n'a pas l'air de permettre de tourner le moteur.

pendant tes "manœuvres" fait super gaffe à la turbine, c'est hyper fragile, va pas déjà la fausser

Oui oui, c'est d'ailleurs pour ça que j'ai un peu peur de "forcer" pour savoir sur le moteur tourne ou non, ça serait bête de tout casser alors qu'il n'était pas prévu pour ça. Ici il est installé, ça fonctionne, je vais juste devoir avancer un peu le cache, de toute façon comme j'aurai la perceuse en main pour le ventilateur du dessus, j'en profiterai pour y faire 2 petits trous.

Hello,
Ca y est, le reste est arrivé, ils ont été sympa ils m'ont filé les 3 tailles de pied d'ailleurs.
Bon le problème est que le moteur est plus épais que prévu.
Il ne rentre pas entre le compresseur et le condenseur. La seule solution sera à mon avis de déplacer de quelques centimètres le condenseur ...
Et aussi, vu l'épaisseur du moteur, j'ai peur que l'air chaud qui sera propulsé, ne sera pas aussi concentré qu'avec le ventilateur de base, et donc que le dégivrage se fasse mal ...
Enfin on verra bien.
Je vais essayer de faire ça aujourd'hui.

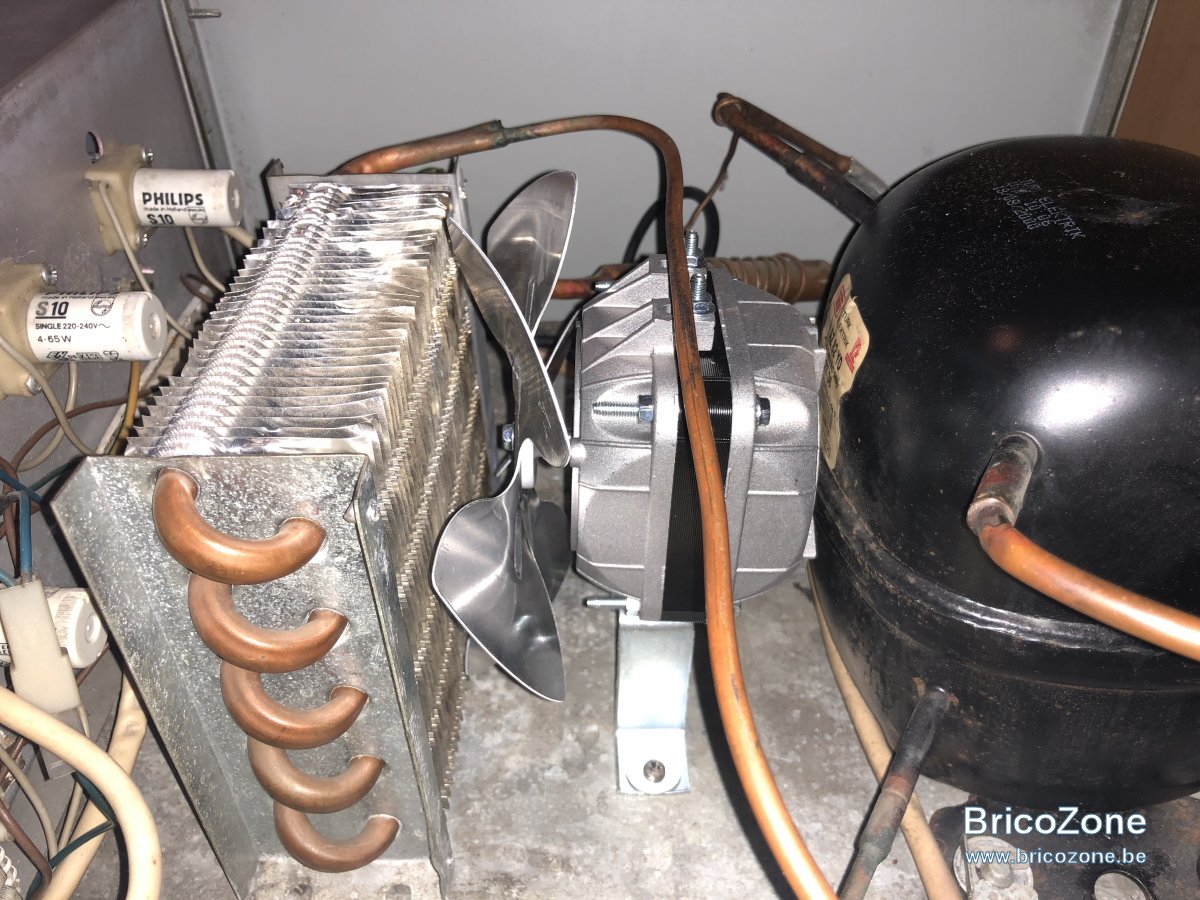

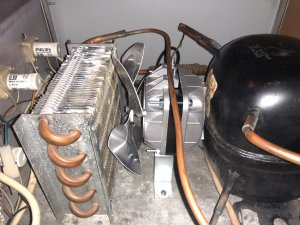

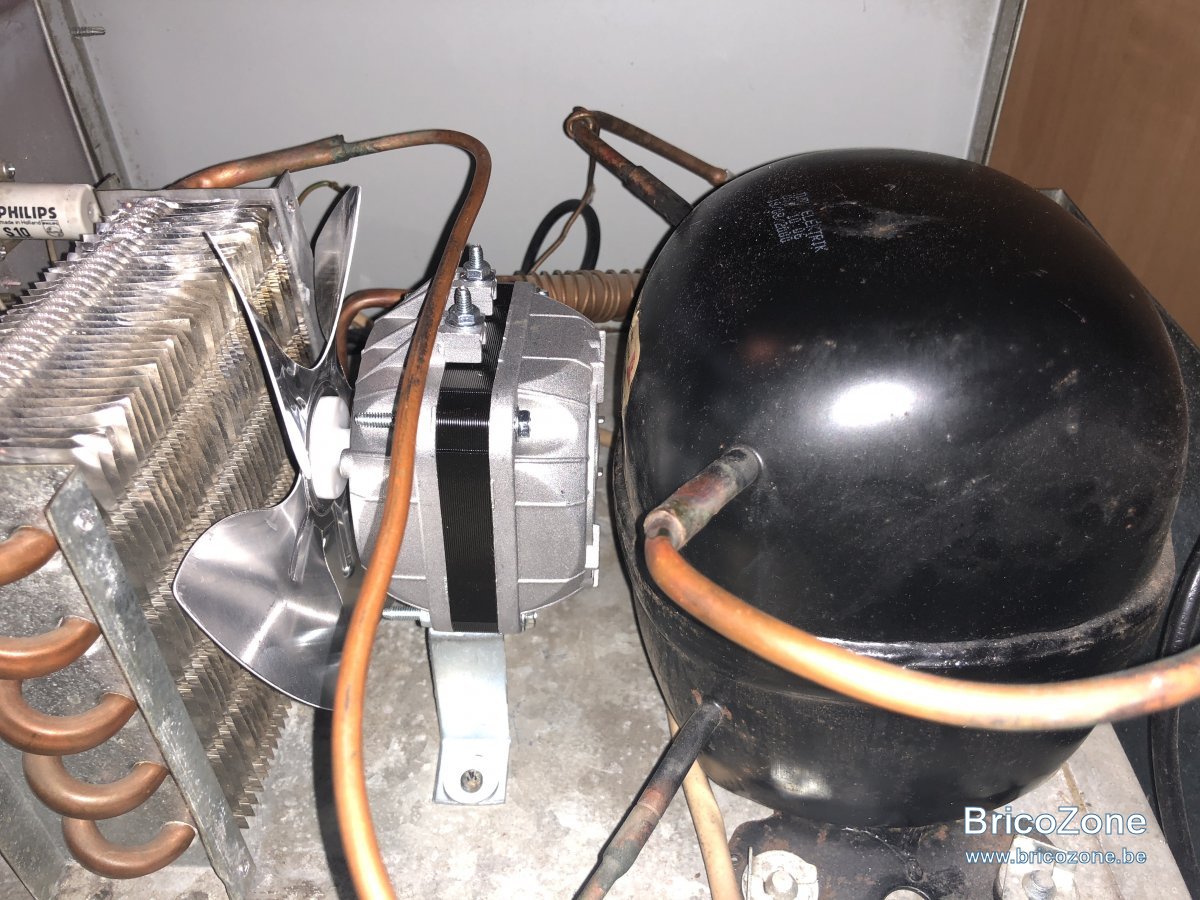

Alors voilà, j'ai tout monté, ça ressemble à ceci :

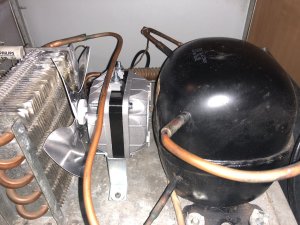

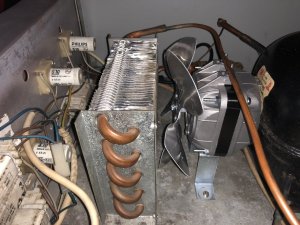

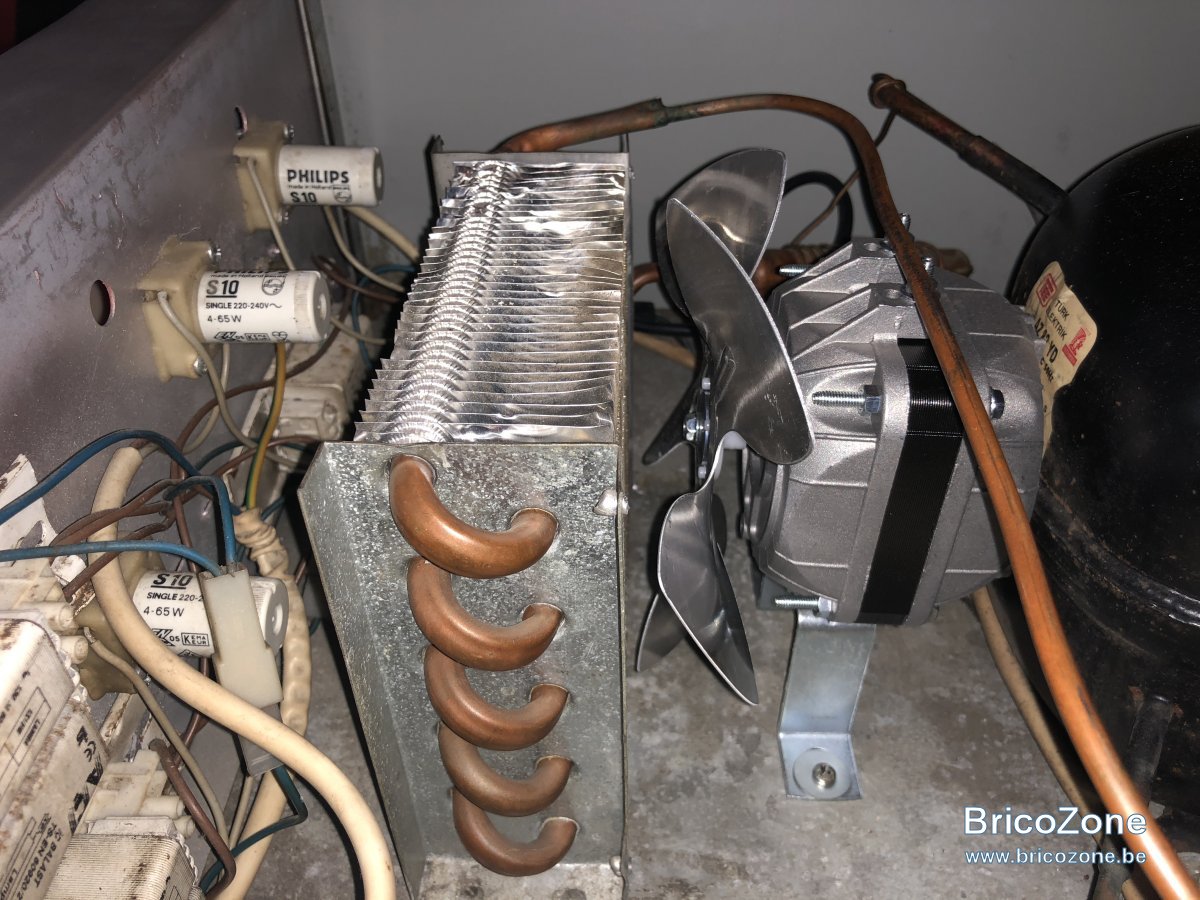

J'ai donc déplacé le condenseur pour avoir la place pour placer le moteur et l'hélice.
Il y a un peu d'espace des deux côtés, je n'ai pas pu faire mieux, c'est assez serré et il y a les câbles d'éclairage à l'avant.

Concernant le branchement du moteur, j'ai fait mon Mc Gyver, j'ai coupé le bout des 2 câbles sortant de l'ancien ventilateur, qui possèdent une plaquette métallique, j'ai dénudé et j'ai relié avec les nouveaux câbles.
A terme je mettrai du scotch noir mais j'attend votre approbation.

L'ancien ventilateur n'avait pas de prise de terre. Enfin, le câble sortait directement du câblage du frigo, et était relié à un boulon sur le ventilateur.
Ici j'ai pris le câble du moteur, que j'ai relié au câble du frigo.

Evidemment j'aurai pu faire autrement, mais bon, c'est déjà assez spécial comme réparation lol

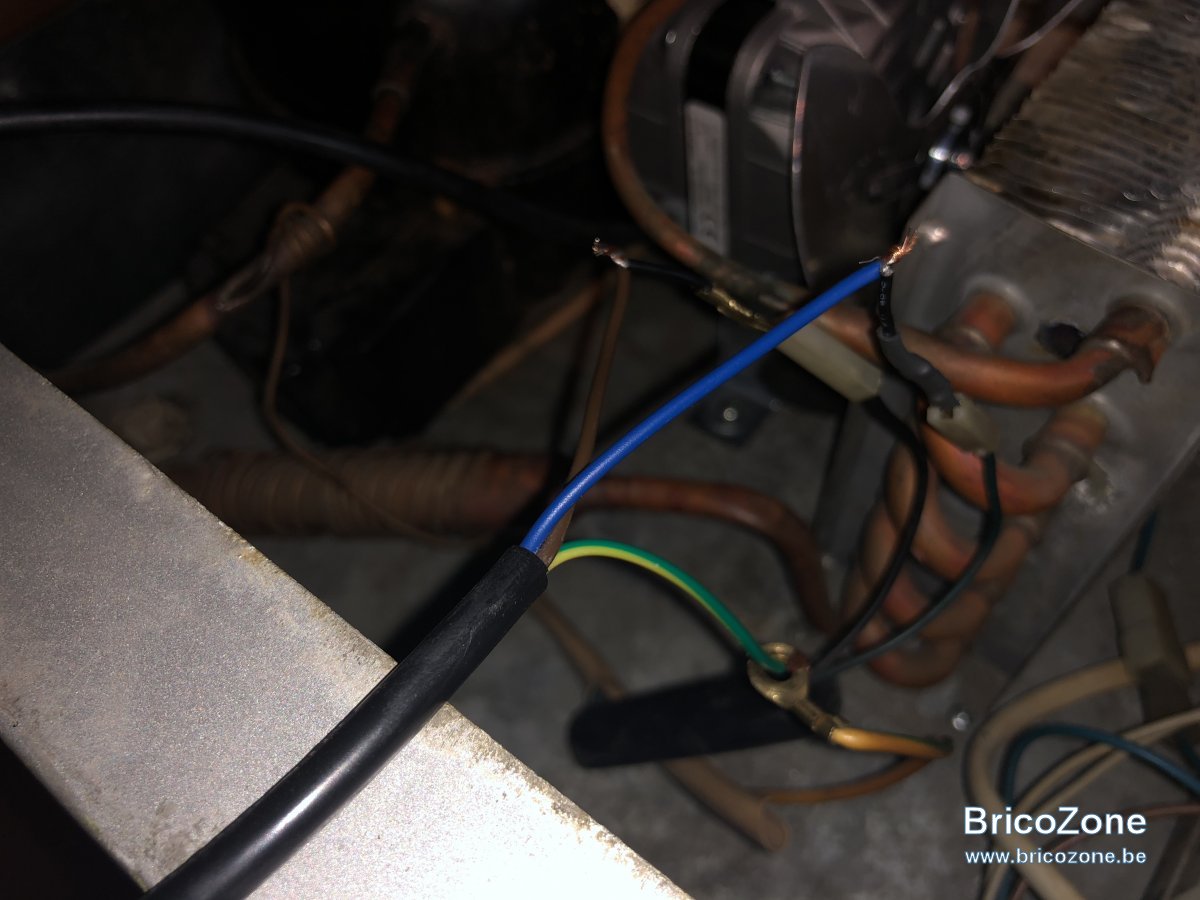

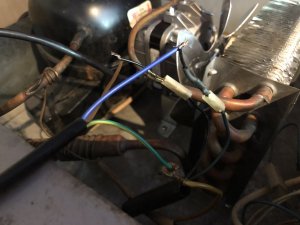

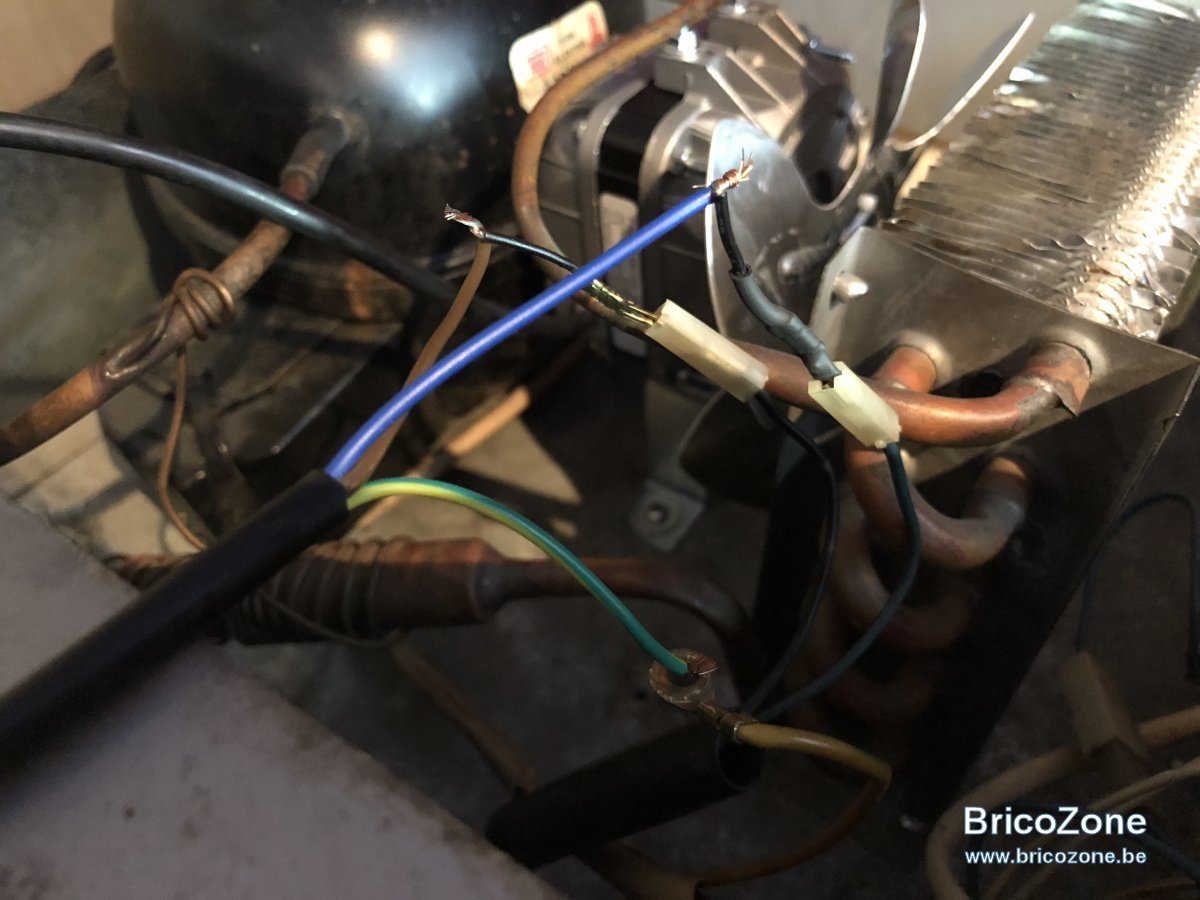

Le câblage ressemble à ça :



En revanche je ne sais absolument pas si le code couleur est correct, j'ai fait en sorte que les couleurs les plus correspondantes se relient.
Ici j'ai donc fait :
Ancien câble noir avec Nouveau câble marron
Ancien câble vert foncé avec Nouveau câble bleu
Ancien câble jaune+vert avec Nouveau câble jaune+vert

J'ai isolé chaque câblage avec du scotch noir.
Si le câblage n'est pas correct, je changerai.

En tout cas pour le moment ça a l'air de fonctionner, j'espère juste que le système fonctionnera correctement après ces modifications.

Peut importe les couleurs, mis a part le jaune/vert bien sur, et bien avoir isolé les connections, mais j'aurais plutôt raccordé avec un raccord lustre (sucre) au lieu de bande isolante sur torsade.

Pour le reste cela semble ok, juste voir que vu le déplacement du condenseur vers l'avant, il ne faut absolument pas qu'il y ai une tension / traction sur les 2 tubes cuivre, sinon a terme ils vont casser à la soudure au condenseur !

L'air chaud du ventilo va bien dans le sens du condenseur vers le compresseur, donc aspiré au travers du condenseur par le moteur ? (en théorie oui vu le sens des pales d'hélice)

Non ça va, même sans les visses, le condenseur tient en place, donc ça ne force pas.

Ca fonctionne correctement, c'est juste assez dommage que le ventilateur du dessus soit presque constamment en marche.
En le laissant au 4, il se coupe de temps en temps, quelques minutes, puis reprend. Plus fort, c'est presque constamment allumé. Et moins fort, ce n'est pas assez frais à mon goût.

Je me demande si le système de détection de température fonctionne correctement.

Ici vu que la réparation est "terminée", je vais pouvoir le laisser tourner plus de 12h donc on verra, peut-être que la température se stabilisera après 1 jour.

En tout cas merci beaucoup à tous les deux pour vos conseils, le frigo est fonctionnel, et c'est grâce à vous !

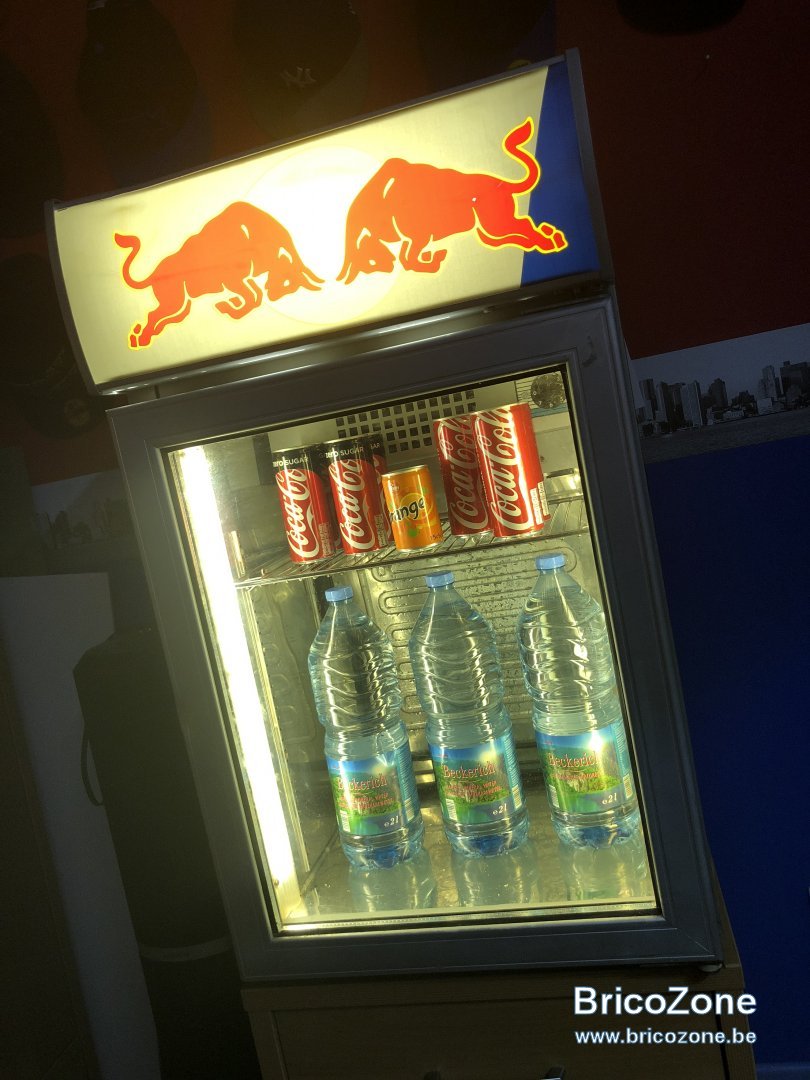

Il fonctionne et il est chouette en plus.

Pas de problème pour l'aide, le forum sert a cela, néanmoins attention à la consommation de courant, ce n'est pas comme un frigo "standard" de cuisine, ici c'est vitré et même si double vitrage cela consomme plus.

tu sais, on fait ça de notre plein gré, hein, alors, .....
au fait, l'éclairage fonctionne 24/24h, si je vois bien il y a trois tl, ça aussi, il faut en tenir compte pour la consommation
il est possible, d'ajouter un interrupteur, pour quand tu n'est pas présent ou que ça n'est pas utile d'éclairer
