Branchement cuisinière électrique

M

Magali durand

  • #1
Bonjour

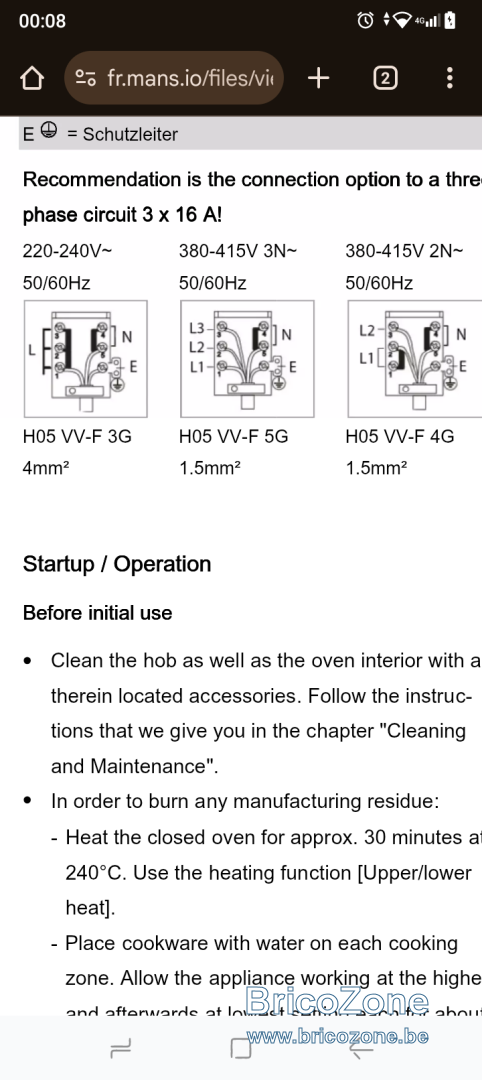

J'ai reçu ma cuisinière électrique mais ai un souci. Évidemment, pas de câble pour la brancher et notice pas en français. Et je n'ai pas de disjoncteur 32a dans mon tableau électrique (il va donc falloir le mettre en place). Que pensez vous des différents branchements préconisés ? Le premier en 4mm2 me paraît déjà léger mais les 2 autres en 1.5mm2

  • #2
C'est la connexion souple entre la taque et la tête de câble cela fait partie de l’équipement mobile à poste fixe. Ce n'est pas le câblage jusqu'au coffret.

En fonction du compteur il faut tirer une ligne du disjoncteur dédié du coffret à la tête de câble dans le mur.

Et respecter les règles du petit pays entre la Bretagne et la Belgique.

Voir bricozone.fr plus apte à répondre.

  • #3
Ok donc, je prend 1 des 3 schémas au choix pour brancher sur ma cuisinière et je raccorde au câblage 32a qui va à mon compteur. C'est bien ça ?

  • #4
Di je choisis le 4X 1.5mm2, je raccorde comment sur le 32a? Les 2 phases sur la phase du 32 je suppose ?

  • #5
Magali durand a dit:
Ok donc, je prend 1 des 3 schémas au choix pour brancher sur ma cuisinière et je raccorde au câblage 32a qui va à mon compteur. C'est bien ça ?
Cliquez pour agrandir...
Non
On choisit le schéma en fonction de la distribution électrique .
Si c'est du mono on prend le schéma mono, on installe un disjoncteur 32A dans le coffret on tire un câble de 6mm2 avec 3 fils dont un de terre.
Il faut s'assurer que le compteur puisse délivrer les 32A
Magali durand a dit:
Di je choisis le 4X 1.5mm2, je raccorde comment sur le 32a? Les 2 phases sur la phase du 32 je suppose ?
Cliquez pour agrandir...
Non ce câble souple c'est entre la taque et la terminaison du câble venant du coffret

Ne pas hésiter à appeler un homme de l'art

  • #6
Ok, comment savoir si c'est du mono?
(J'aime apprendre et faire par moi-même dans la limite du faisable bien sûr )

  • #7

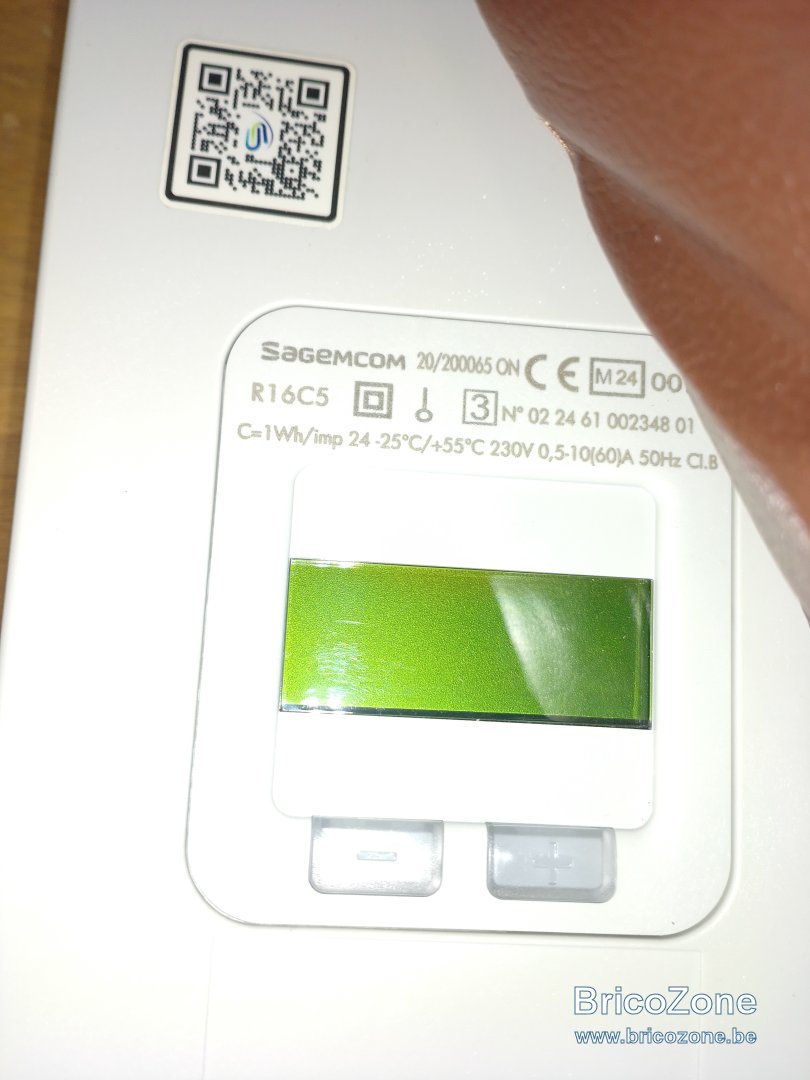

Par rapport à mon compteur, je dois appeler mon fournisseur pour augmenter car c'est trop juste déjà (le courant saute dès qu'on met trop de choses en route l'hiver). J'ai un abonnement 6kw donc vraiment pas assez.

  • #8
Bon à priori, je suis en mono. Donc c'est quel schéma que je dois prendre?


  • #9
Il faut installer une sortie de câble comme terminaison du câble qui vient du coffret. A cette terminaison sera raccorder le câble souple du post#1 et sa gaine passera dans le serre câble, ce qui permet d'éviter un arrachement en cas de déplacement de la taque.

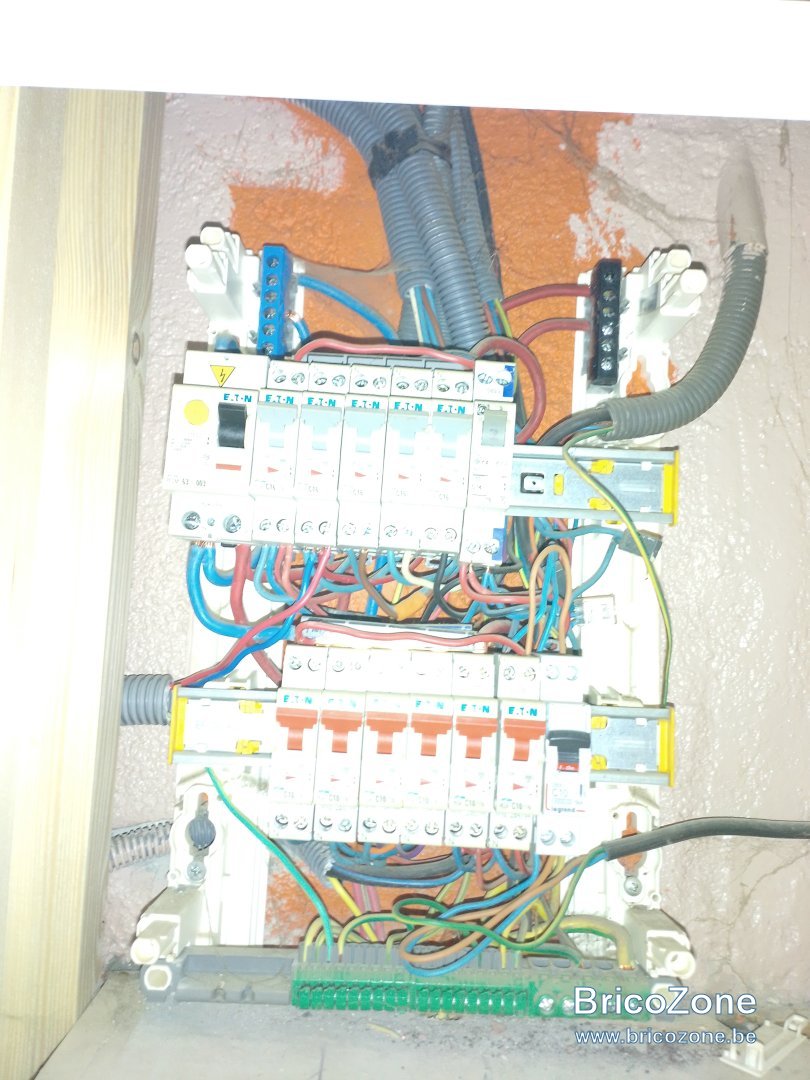

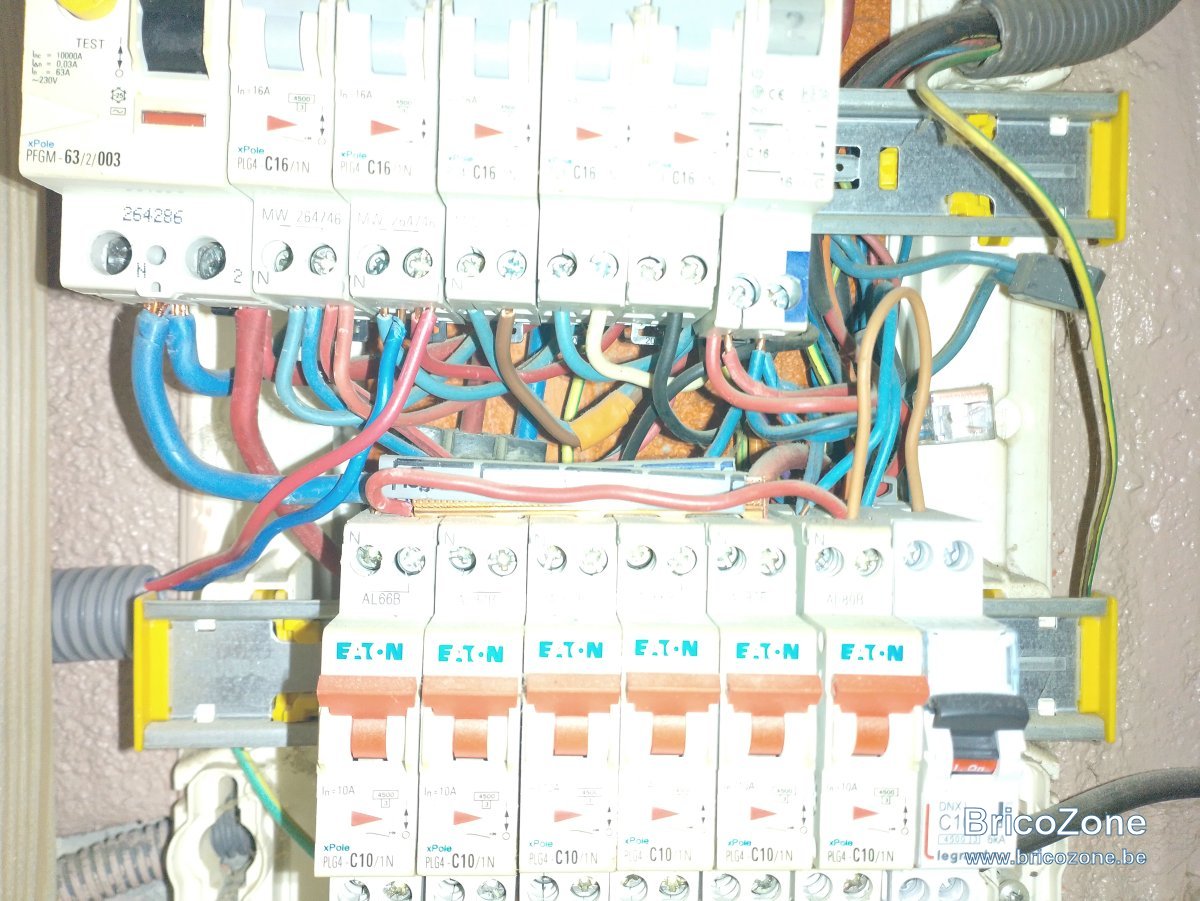

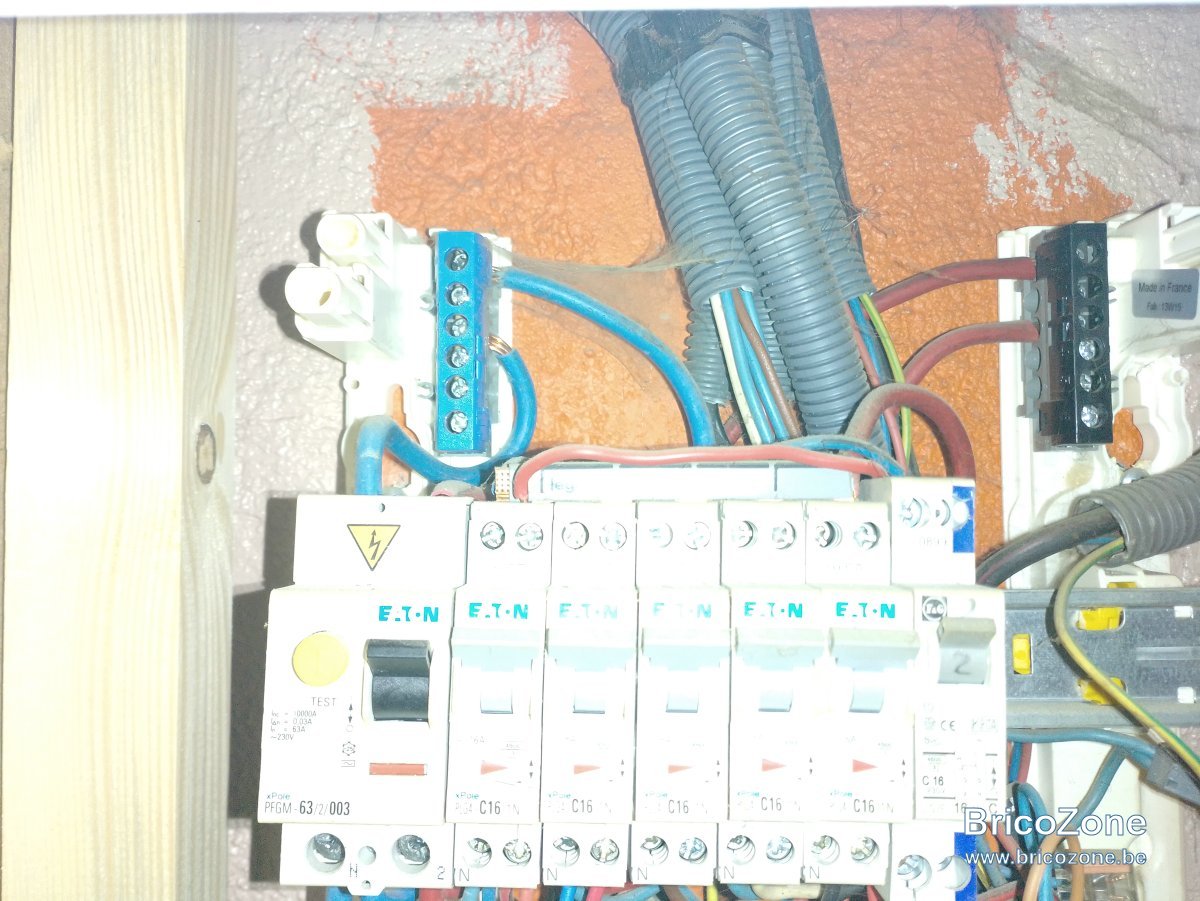

C'est bien des disjoncteur et pas des fusibles dans le coffret?
Les disjoncteurs sont'ils à coupure bipolaire ? (pas de barrettes pour les départ de neutre?

  • #11
Autre question . Je ne trouve pas de câble h05vvf 3g en 4mm2. Je peux mettre un autre du moment que c'est du 3g en 4mm2?

  • #15
Bonjour,
Encore une question. Le disjoncteur 32a je peux le relier avec le disjoncteur d'à côté (qui est du 16a) ? Si oui, pour faire le pont, je dois mettre du fil 6mm2?

  • #16
Il faut que la section des fils puissent véhiculer le courant assigné aux éléments.
Exemple pas de chaîne en 2,5mm2 pour des disjoncteur de 16A derrière un compteur de 32A.
Il existe des peignes pour faire les jonctions plus facile que des chaines de fils

  • #17
Ok donc je met le disjoncteur 32 juste après le 16 et je relie avec un peigne,c'est ça ?

  • #18
Un peigne pour toute la rangée
