Assistant pour schémas unifilaires (RGIE)

  • #21
2. Il y a beaucoup d'idées reçues sur le fait que toute la maison doit être derrière un 300mA, mais ce n'est pas ce que dit le RGIE:

Sous-section 4.2.4.3. Protection contre les chocs électriques par contacts indirects dans les installations domestiques
b. Protection des circuits en général
Au moins un dispositif de protection à courant différentiel-résiduel, dont le courant de fonctionnement est au maximum 300 mA

Au moins 1 : donc 2, 3 ,10 diff OK
maximum 300mA, donc 30mA OK

:cool::p

  • #22

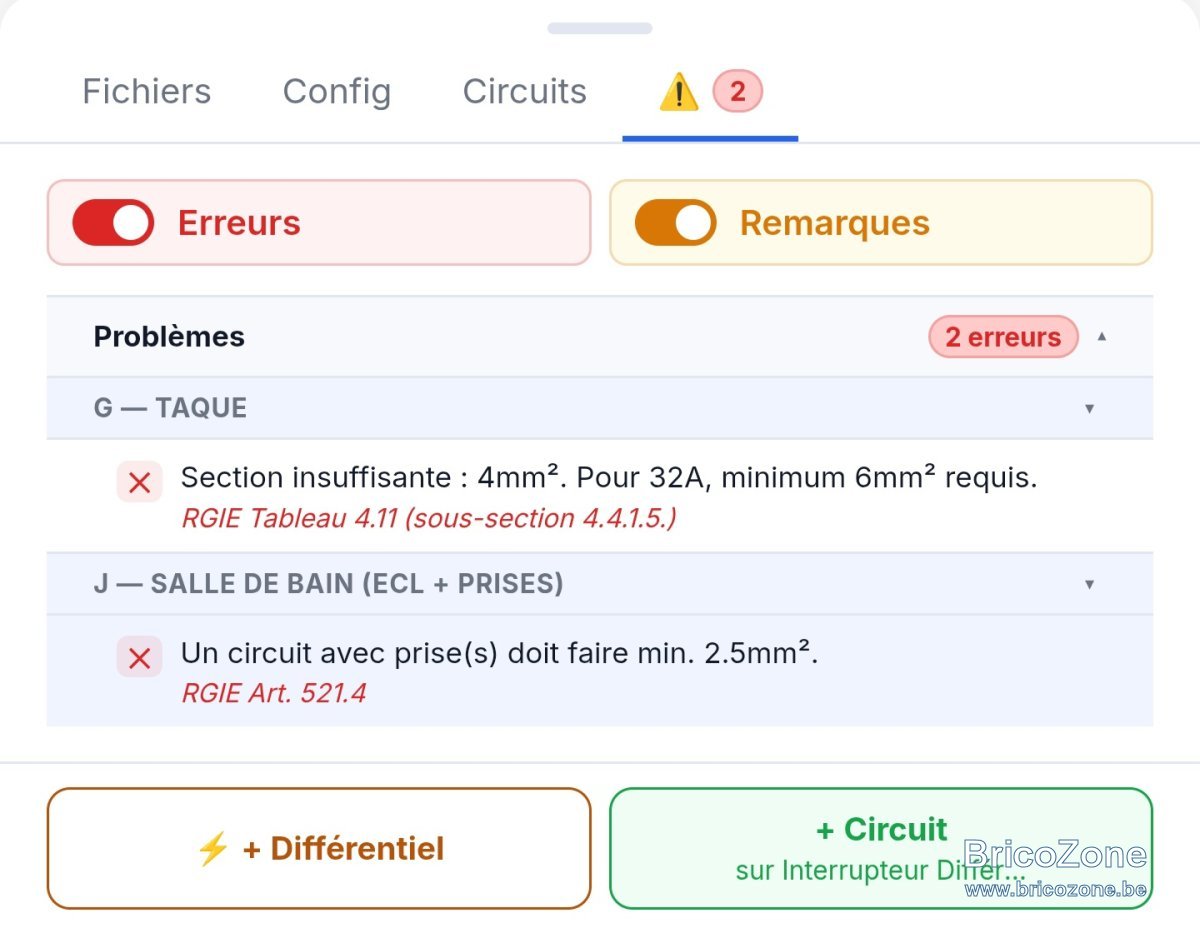

L'article 521.4 n'existe pas dans le nouveau AREI concernant les prises.

  • #23

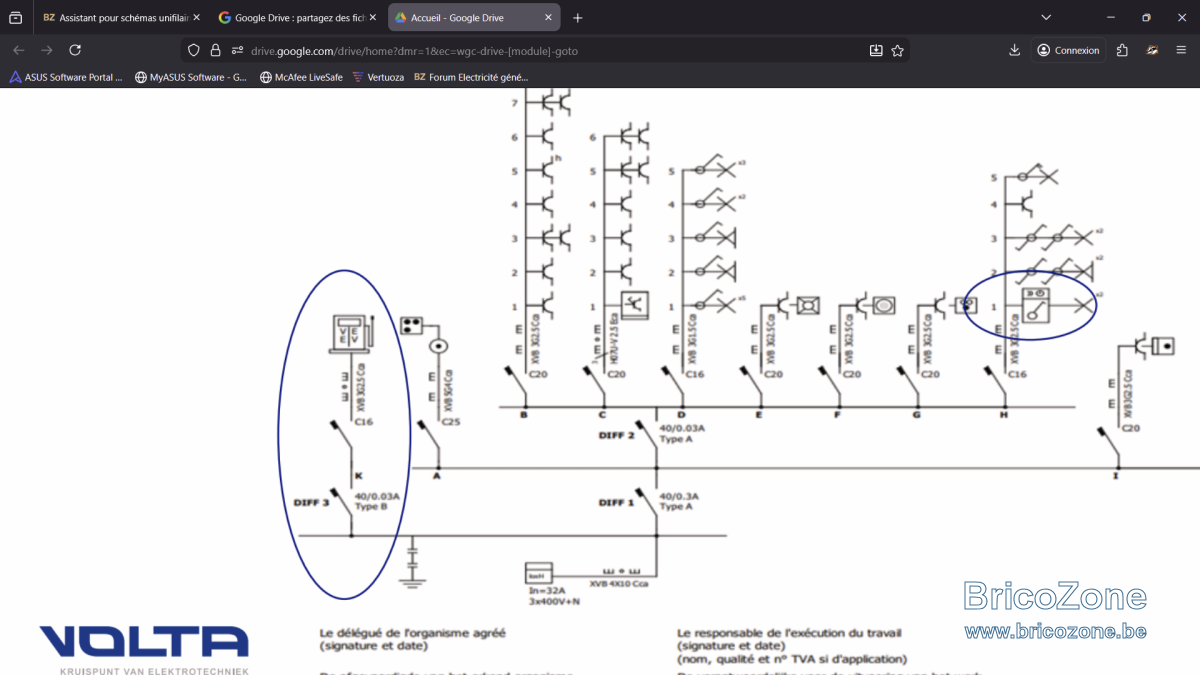

En effet, et chez moi j’ai 3 différentiels en // derrière le compteur :
- l’ancien de 300mA
- un nouveau type B 30mA pour la borne VE
- un autre type B 100mA pour la cabane de jardin
:)

  • #24
En effet, et chez moi j’ai 3 différentiels en // derrière le compteur :
- l’ancien de 300mA
- un nouveau type B 30mA pour la borne VE
- un autre type B 100mA pour la cabane de jardin
:)
Pourquoi les type B? Si la borne n'a pas de protection dc6mA je comprends mais vers la cabane?

  • #25
Le type B de 100mA vers la cabane était ‘gratuit’ :)
J’avais commandé un 30mA pour la borne et il y a eu erreur de l’expediteur; ils m’ont renvoyé le 30mA mais n’ont jamais réclamé le 100mA en retour…
Du coup je l’ai mis sur la ligne ‘Cabane jardin’ car là j’ai deux micro-onduleurs et 4 panneaux… Donc, tant qu’à faire, autant mettre une meilleure protection et ne pas gaspiller ce différentiel !

  • #26
@ElektraDataTech Les sections/sous-sections RGIE sont corrigées :)

Merci pour les infos concernant les différentiels, je vais voir comment gérer ca au mieux.

Sinon, petit teaser sur les câbles qui arrivent:


  • #28
Bonjour,

Petit update de l'avancement.

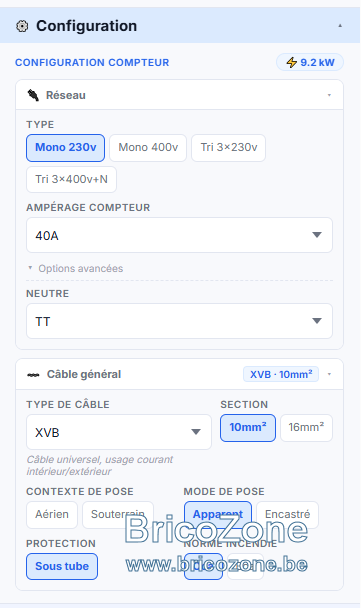

- J'ai mis en place la possibilité de choisir ses câbles + modes de pose + résistance au feu. Il manque encore les vérification dessus.

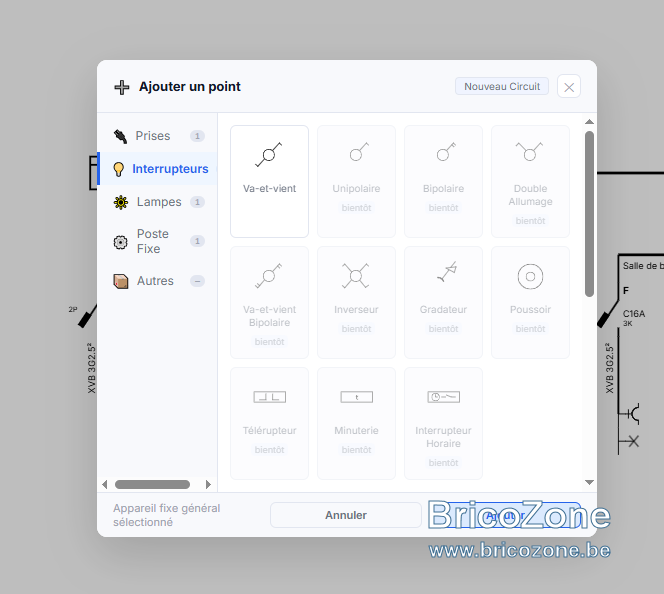

- J'ai revu également la façon de gérer les symboles. Tout un tas de symboles arrivent !

Il y a encore quelques bugs a gauche a droite mais j'y travaille ;-)

Je retiens également vos remarques concernant le diff-disj et les diffs en parallèle en tête.

Pour info, j'ai changé l'url pour être plus propre : https://rgiemaker.be/ :-)

Bisous bisous !




  • #29
Je viens de faire un essais et petit bug avec le câble entre le compteur et le diff général,j'ai sélectionné réseau 3x230V VVB 10² et il m'affiche 4G10 au lieu de 4x10².
Autre petit détail on ne peu selectionner une intensité de 30A pour le compteur mais 25 ou 32 comment faire lorsque l'on a un compteur 30A.....

  • #30
Oui, la terre est encore codée dans certains schémas...

Et vu qu'il n'est pas éditable...

Noté, merci.

  • #31
@perenoel123 J'ai corrigé pour le neutre du câble compteur - diff général et l'ampérage du compteur également.

  • #32
Salut,

Sur le plan unifilaire, je ne vois pas le branchement au sectionneur de terre.
Pour les différentiels, on devrait pouvoir choisir le nombre de fil dans le câble d'alimentation, car en 2x230V, on peut mettre un câble 4 conducteurs.

  • #33
@electron Oui le sectionneur de terre est aussi prévu prochainement.

J'ai corrigé également le nombre de conducteurs dans le câble d'arrivée, il dépends du type de réseau maintenant.
J'ai également mis le 'EXVB' en câble d'alimentation par défaut.

Est-ce qu'il y a d'autres types de câbles d'alimentation ?

Je suis entrain mettre en place la logique des câbles, c'est un joyeux b*. Je découvre pleins de types dont je n'ai jamais entendu parler en cours.:D

UPDATE: Sectionneur de terre ajouté

Dernière édition:
  • #34
Bonjour,

Juste pour vous dire que j'ai fait de nouveau pas mal d'ajouts/corrections/modifs.

Pour éviter de toujours poster ici j'ai fait une page de suivi des mises-a-jour pour ceux que ca intéresse :

https://rgiemaker.be/updates

Et pour tout retour, vous pouvez m'envoyer un MP ici ou par mail via info@rgiemaker.be.

Comme ca je vous ennuie plus ici a chaque modifs ;-)
Encore merci pour tout vos retours.

  • #35
C'est dommage de ne pas continuer ici ;-)
Peut-être pour ajouter le Cca, Eca

  • #36
@Sebe noté également. :)

Moi je veux bien, j'ai juste peur de déranger :D

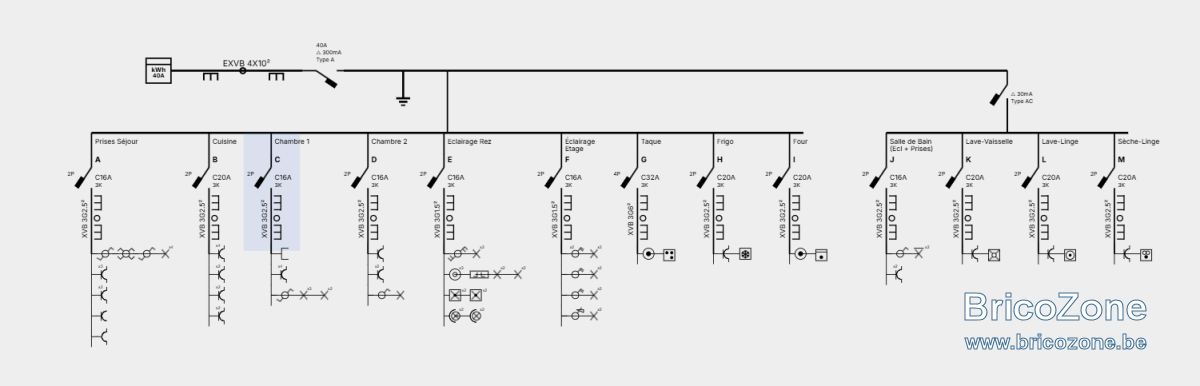

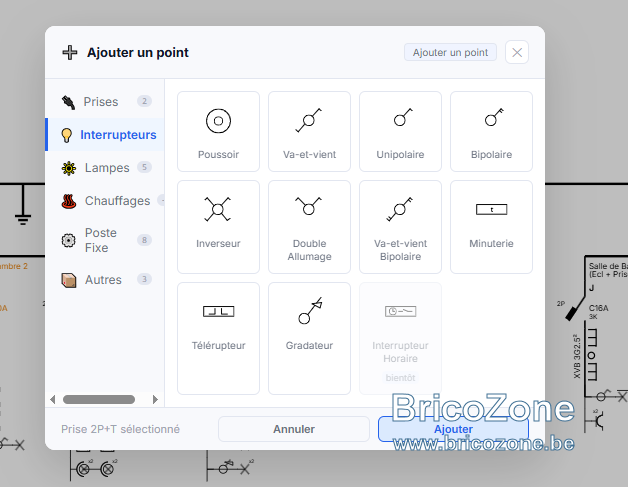

J'ai améliorer le système de points des circuits, on peut arriver a des choses qui commencent a ressembler a des beaux schémas :)

Niveau interface, il y a des améliorations a faire pcq c'est pas encore top je trouve.

PS: Si vous aviez des schémas, il faut repartir de zéro car la structure a changer.

Voili voulou :)






UPDATE: j'ai ajouté la norme Cca/Eca

Dernière édition:
  • #37
T'es un gros malade. Énorme respect pour le travail que tu as fait et continues à faire. Je n'ai pas (encore) les compétences nécessaires en électricité pour véritablement t'aider à débugger/faire évoluer, mais si je trouve quelque chose je te dis quoi.

Continue! :)

Dernière édition:
  • #38
@Sebe noté également. :)

Moi je veux bien, j'ai juste peur de déranger :D
Si les sujets ne se multiplient pas, il n'y a pas de raison ;-)

Amélioration :
- Mettre le nombre de pole pour les différenciels et disjoncteurs visible sur l'unifilaire
- voir pour faciliter les changements directement dans l'unifilaire par un clic droit (ex: sch 1 -> sch2, 1 prise à 1 prise hydo, etc)
- changer et forcer ou pas la lettre du disjoncteur

Bonne continuation

  • #39
Merci pour vos retours et vos encouragements, ça motive a fond !

@Sebe
-Le nombre de pôles est déjà présent pour les disjoncteurs. Je vais l'ajouter au Diffs.
- Oui, l'interface j'avoue que je suis pas fan de pas mal de choses donc c'est en réflexion pour améliorer globalement et idéalement j'aimerai que ca reste utilisable sur mobile facilement.
- Ah oui bonne idée, mais est-ce que cela devrait réaligner les circuit ou un plan avec les circuits dans un ordre non-alphabétique ca passe ?

Sinon pour la petite mise-a-jour personnelle, j'ai examen mercredi donc il y aura un peu moins de modifications/ajouts pendant quelques jours. ;-)

Vraiment content que ca plaise :)
Bon week-end a vous !

UPDATE: Le lien de partage ne fonctionne plus pour les plus gros schémas :sob:

Dernière édition:
  • #40
Moi je veux bien, j'ai juste peur de déranger :D
Salut ! Et bravo pour cet effort de rendre accessible à tous l'application et " à la carte " le maximum de paramètres modifiables qui rentrent en ligne de compte pour que nos installations électriques neuves ou rénovées répondent au Règlements du RGIE typiquement "belge".

C'est la première fois peut-être qu'une Application sera spécifique aux installations électriques limitées à la Belgique.:cool:

On n'aura plus d'excuses de s'être trompé ou de courir le risque de l'être pour avoir erronément importé des normes françaises, par exemple, qui ne sont finalement pas d'application chez nous !

Comme il me plaît souvent de le rappeler, une installation électrique ou de chauffage ou de plomberie ou un problème sur l'une d'elles, cela se traite " au cas par cas " .
Les installations électriques " belges " n'y échappent pas dans le concert diversifié des installations européennes héritières d'un passé de plus de 150 ans qu'il est difficile d'uniformiser dans le détail. On doit vivre avec !

On ne va pas tout gommer pour repartir d'une feuille blanche ! Une des grandes particularités des installations en Belgique ne réside-t-elle pas dans ce fameux " 3x230V sans N " qui en rend malade plus d'un mais qui a permis en son temps de passer de manière très abordable d'un réseau d'abord de 110V à "3x220V triangle " qui presque par une astuce technique - digne du compromis (technique) "à la belge " - a rendu très bon marché l'augmentation en Puissance du réseau privé ((// au réseau industriel)) dans les chaumières grâce au 3X230V sans N surtout dans les grandes villes du pays où le confort moderne allait grandissant.

:eek: Le passage au VE et au Photovoltaïque nous replace au pied du mur : ça va douiller pour remettre le réseau aux nouvelles "normes " afin de pouvoir suivre ".et avoir du "3x400+N " partout !

Donc, poursuis bien l'effort en partageant et interrogeant les gens du forum BZ.

On te sera éternellement reconnaissant ! :p:cool::D Merciiiiii ! Ciao.;):)
