Projet abri de jardin ossature bois

A

Aliaume

• 15 Août 2023

• #1

Bonjour,

Je suis en train de préparer la construction d'un abri ossature bois de 3x2,5m. La maison ne disposant pas d'un garage, je souhaitais quelque chose de plus durable qu'un abri traditionnel. C'est aussi l'occasion de se faire la main sur la technique de l'ossature bois.

Actuellement, j'ai coulé la dalle en beton (10cm de 20/32, 5cm de sable, le tout compacté puis 15cm de beton). J'en suis au stade de la pose du bloc d'assise (parpaing plein de 14cm). Je connecterai la lisse basse avec de tige filetée de 12 qui seront scellés chimiquement à la dalle et au parpaing.

J'ai quelques questions concentrées les fondations :

- Dois-je mettre une bande d'arase entre la dalle et le parpaing ?

- Que dois-je mettre entre le parpaing et la lisse basse (EPDM, Diba) ? Jusqu'où cela doit-il descendre ?

- Vu le terrain en pente d'un côté, je pensais mettre un drain (avec du 20/32 autour). Faut-il prévoir autre chose (platon, peinture étanche pour la dalle, diba) ?

- Faut-il couper le Visqueen qui dépasse ?

- Où envoyer le drain (trop loin pour le connecter à une chambre de visite)

- Une idée de comment finir pour cacher joliment le parpaing et le haut de la dalle ?

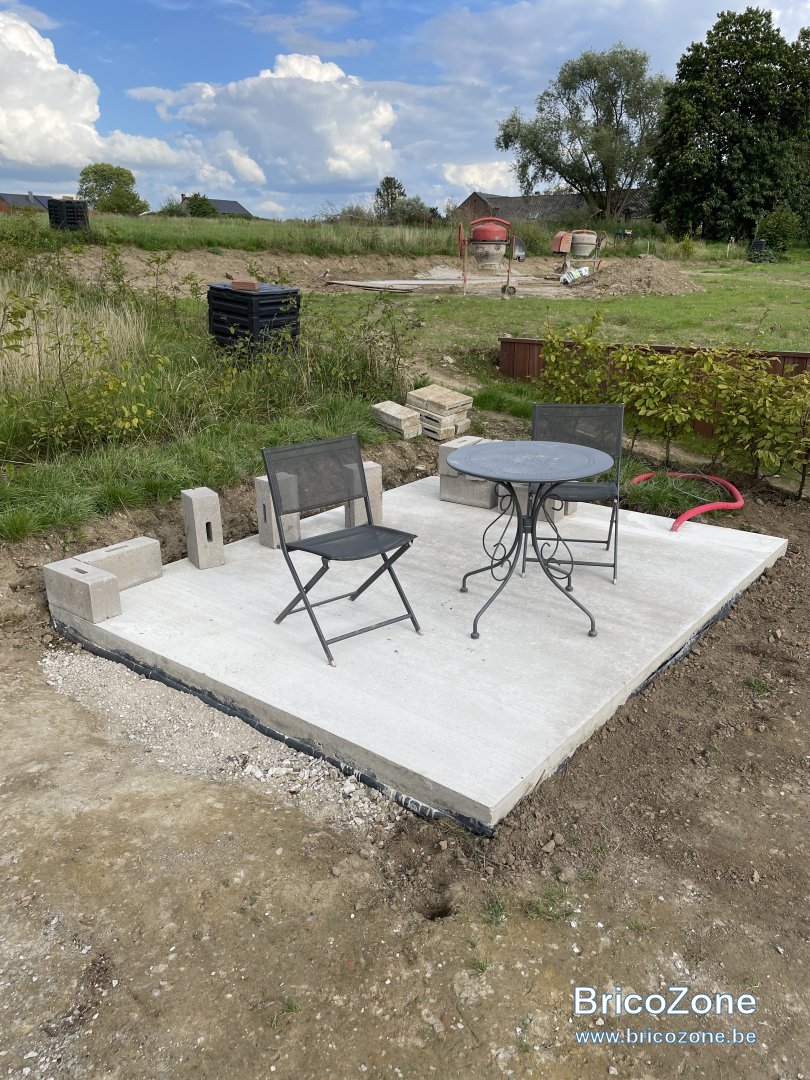

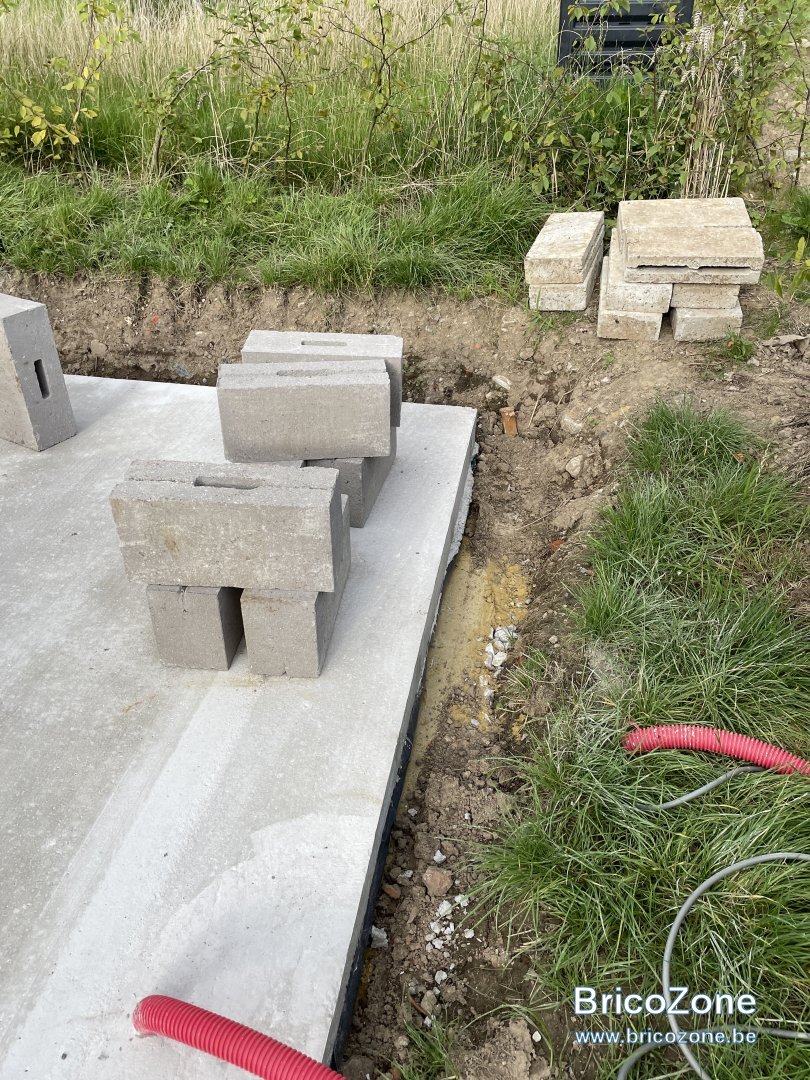

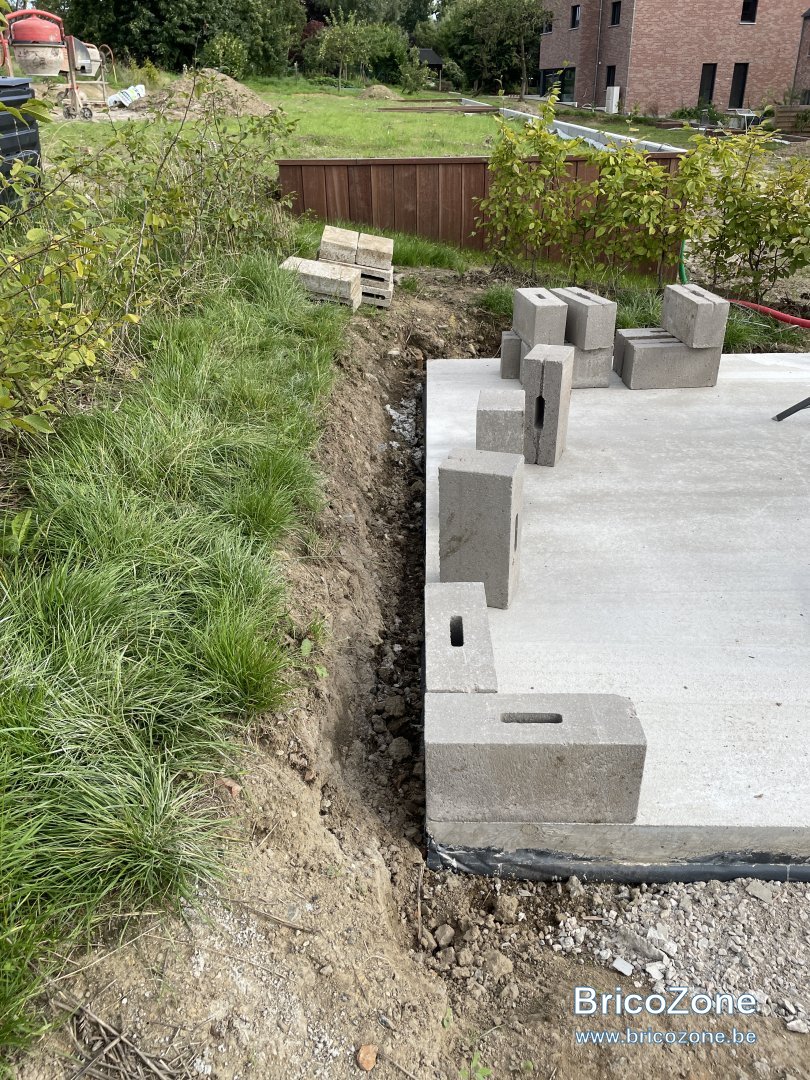

Quelques photos de la dalle :

Merci d'avance



eljub

• 15 Août 2023

• #2

Hello,

Je viens justement de réaliser le miens

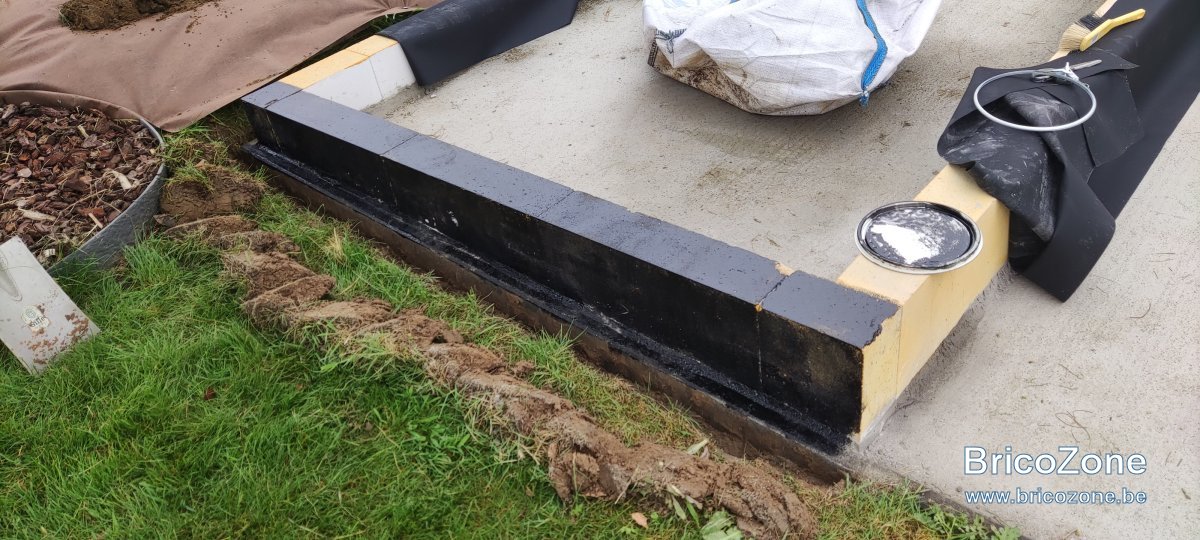

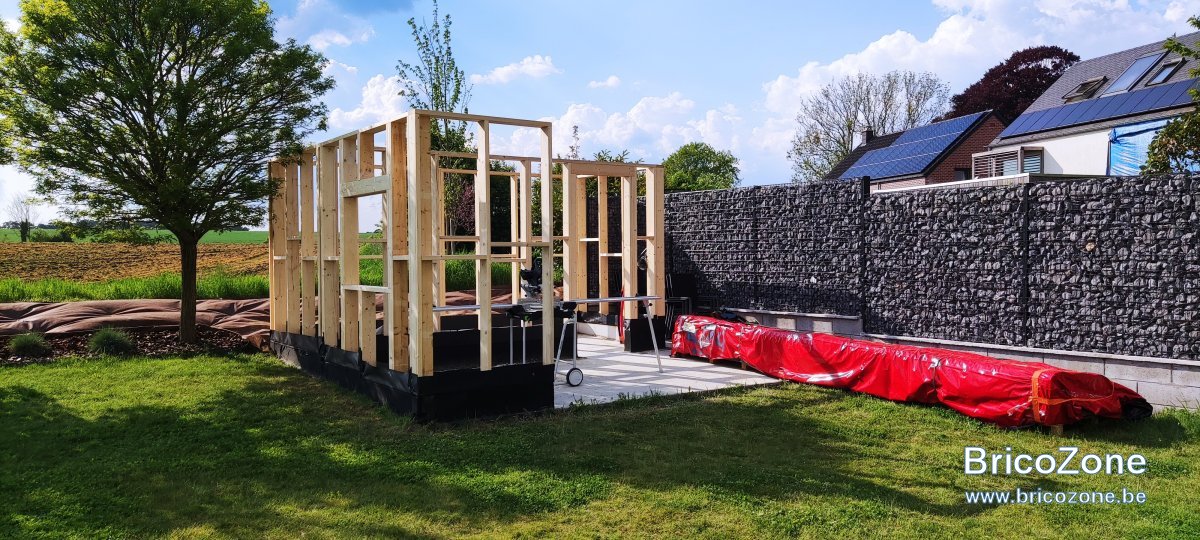

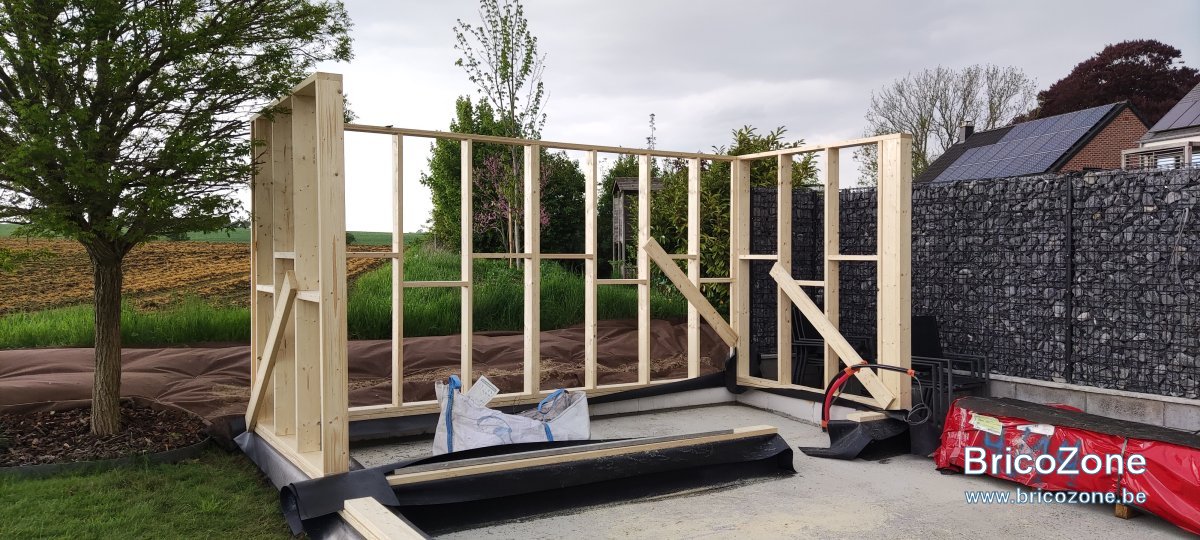

Perso, j'ai fait de bas en haut

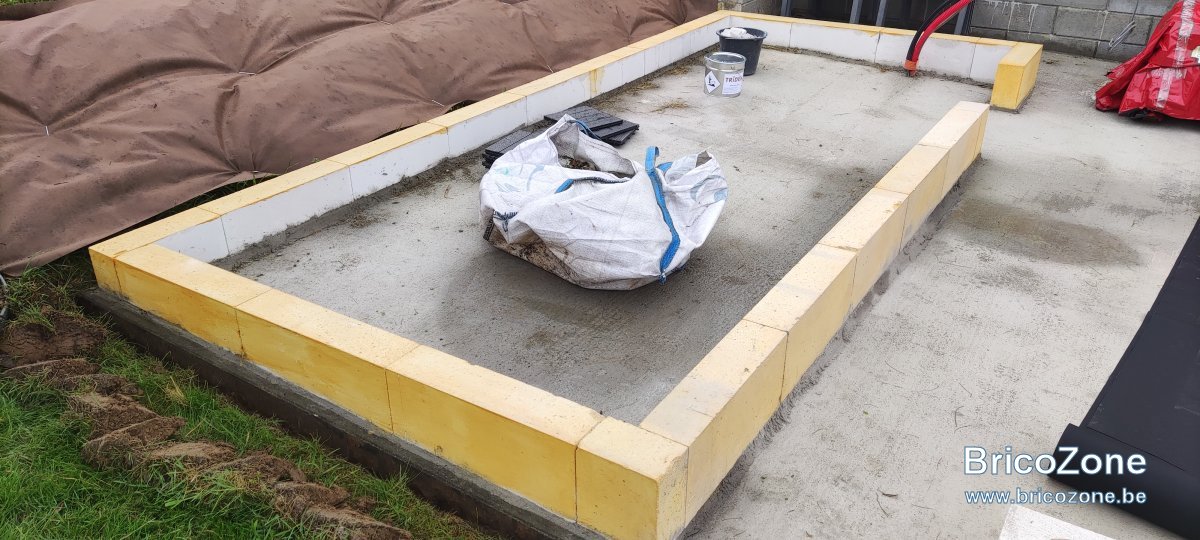

- dalle béton
- mortier avec compaktuna

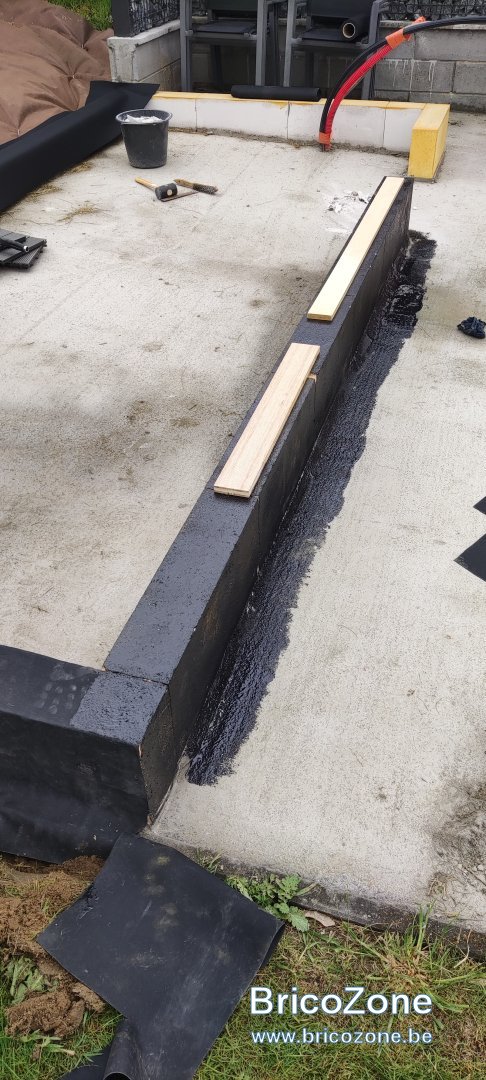

- 1 rangée de bloc Ytong d'assise en 14cm de large avec le côté en contact avec le mortier badigeonné de compaktuna
- primer sur les blocs ytong
- epdm qui emballe les bloc ytong
- lisse basse en 140*40 emballée dans du diba
- ossature en 140*40
- lisse haute



A

Aliaume

• 15 Août 2023

• #3

Merci beaucoup

Vu la taille, je pensais le faire en 38x89 mais j'imagine que la marche à suivre est la même.

Il faut prendre quelque chose de spécifique pour l'epdm. Il y a tellement de référence que je m'y perds...



eljub

• 15 Août 2023

• #4

La démarche est la même effectivement, je ne descendrait pas en dessous de 14 de large pour le bloc car ça risque de manquer de stabilité.

Pour l'EPDM des blocs, j'ai pris ce que mon fournisseur avait en stock, il me fallait la possibilité d'englober la face supérieure et le côté extérieur donc 14 + 25 cm, j'ai prix un rouleau de 50cm de resitrix



A

Aliaume

• 15 Août 2023

• #5

Merci

J'ai en effet opté pour des blocs de 14 de peur que du 9 ne soit pas assez stable. Ca fera une petite plinthe à l'intérieur mais rien de bien dérangeant.



A

A.L.

• 15 Août 2023

• #6

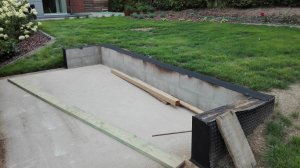

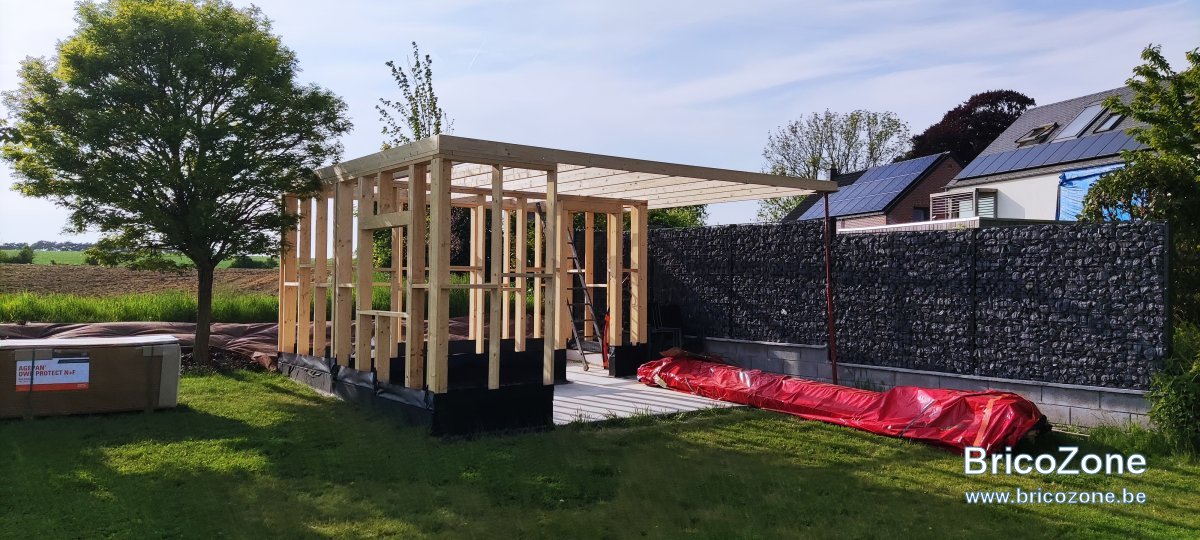

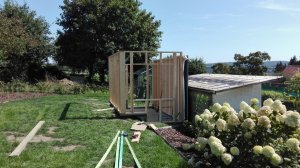

Pour le mien, je suis parti directement de la dalle sans mettre de bloc.
Enfin, d'un côté puisque de l'autre il y a deux blocs Stepoc de 14 pour rattraper le dénivelé.
Donc; dalle; EPDM collé sur la dalle (ou le bloc), semelle d'assise en sapin autoclavé fixée par goujons d'ancrage Fischer Inox tous les 60 cm, lisse basse et ossature en KVH 40 x120.
Contreventement intérieur en OSB 15
La semelle d'assise doit dépasser d'au moins 1-2 cm de la dalle ou du bloc.
Pour les blocs enterrés : "goudron" et Platon; Pas de drain.



Dernière édition: 15 Août 2023

A

A.L.

• 15 Août 2023

• #7

L'avantage du Stepoc sur le bloc "classique" c'est que comme il est rempli de béton, il n'est pas nécessaire d'aller rechercher la dalle. On peut directement fixer la semelle dans le bloc avec une cheville classique ou métallique.



eljub

• 16 Août 2023

• #8

A.L. a dit:

L'avantage du Stepoc sur le bloc "classique" c'est que comme il est rempli de béton, il n'est pas nécessaire d'aller rechercher la dalle. On peut directement fixer la semelle dans le bloc avec une cheville classique ou métallique.

Cliquez pour agrandir...

Pareil avec l'ytong, pas besoin d'aller rechercher la dalle.

Seule différence, j'ai fixer la lisse avec une cheville à frapper



A

Aliaume

• 16 Août 2023

• #9

Merci pour les explications supplémentaires

Le Compaktuna, c'est plutôt pour l'étanchéité ou pour renforcer le mortier et donc pouvoir se passer de tige filetée dans la dalle ?

Si je résume ce qu'il faut faire :

- Monter les blocs d'assises (parpaing plein 14cm) avec du mortier (plus compaktuna ?)
- Enduire les blocs avec de l'enduit bitumeux (faut-il aussi faire le bas de la dalle ?)
- Poser un Platon du côté où l'eau va ruisseler (terrain en pente vers l'abri)
- Mettre le drain
- Lisse basse classe 4 avec epdm qui descend jusqu'à la base des parpaings.



A

A.L.

• 16 Août 2023

• #10

L'EPDM sous la lisse basse c'est pour éviter les remontée d'humidité dans la lisse par capillarité donc pas besoin qu'il descente jusqu'au bas des parpaings.
Mais il est préférable de le remonter sur la lisse à l'intérieur.
Ce qui est important : il ne peut pas y avoir de l'eau qui arrive sur la coupure anti capillarité par le dessus.
Donc, l'élément supérieur doit TOUJOURS déborder de l'élément inférieur pour que la partie inférieure du bois ne soit jamais mouillée.



eljub

• 16 Août 2023

• #11

Aliaume a dit:

Le Compaktuna, c'est plutôt pour l'étanchéité ou pour renforcer le mortier et donc pouvoir se passer de tige filetée dans la dalle ?

Cliquez pour agrandir...

C'est pour que le bloc ytong adhère bien au mortier

Si tu n'en mets pas, ton bloc n'adhèrera pas et tu pourras l'enlever à la main



eljub

• 16 Août 2023

• #12

A.L. a dit:

L'EPDM sous la lisse basse c'est pour éviter les remontée d'humidité dans la lisse par capillarité donc pas besoin qu'il descente jusqu'au bas des parpaings.
Mais il est préférable de le remonter sur la lisse à l'intérieur.
Ce qui est important : il ne peut pas y avoir de l'eau qui arrive sur la coupure anti capillarité par le dessus.
Donc, l'élément supérieur doit TOUJOURS déborder de l'élément inférieur pour que la partie inférieure du bois ne soit jamais mouillée.

Cliquez pour agrandir...

perso j'ai mis un epdm sur le bloc et ensuite j'ai mis un diba qui entoure la lisse basse et qui remonte de +/- 15cm de chaque coté



A

A.L.

• 16 Août 2023

• #13

eljub a dit:

perso j'ai mis un epdm sur le bloc et ensuite j'ai mis un diba qui entoure la lisse basse et qui remonte de +/- 15cm de chaque coté

Cliquez pour agrandir...

En fait, j'ai regardé comment l'entrepreneur avait procédé pour mon extension en ossature bois et j'ai fait pareil.
En simplifiant un peu car ce n'est quand même qu'une cabane de jardin.
En ossature bois, comme pour tout, il y a plusieurs possibilités valables.
Même si certaines le sont un peu moins que d'autres.
Par ex. je ne comprends pas pourquoi les Français persistent à contreventer en OSB par l'extérieur?



eljub

• 16 Août 2023

• #14

A.L. a dit:

Par ex. je ne comprends pas pourquoi les Français persistent à contreventer en OSB par l'extérieur?

Cliquez pour agrandir...

le prix peut-être ?

perso j'ai fait en agepan



A

A.L.

• 16 Août 2023

• #15

eljub a dit:

le prix peut-être ?

perso j'ai fait en agepan

Cliquez pour agrandir...

Ouais, peut-être.
mais avoir sa paroi pleine d'humidité dans 15 ans, ça a aussi un prix.
Pour la maison on a OSB en intérieur et Agepan DWD en extérieur.



A

Aliaume

• 16 Août 2023

• #16

Merci encore. Tout ca me semble plus clair.

Je comptais faire un contreventement intérieur en Osb horizontal et un simple par pluie à l'extérieur. Ca me semble suffisant pour un abri.



A

Aliaume

• 31 Août 2023

• #17

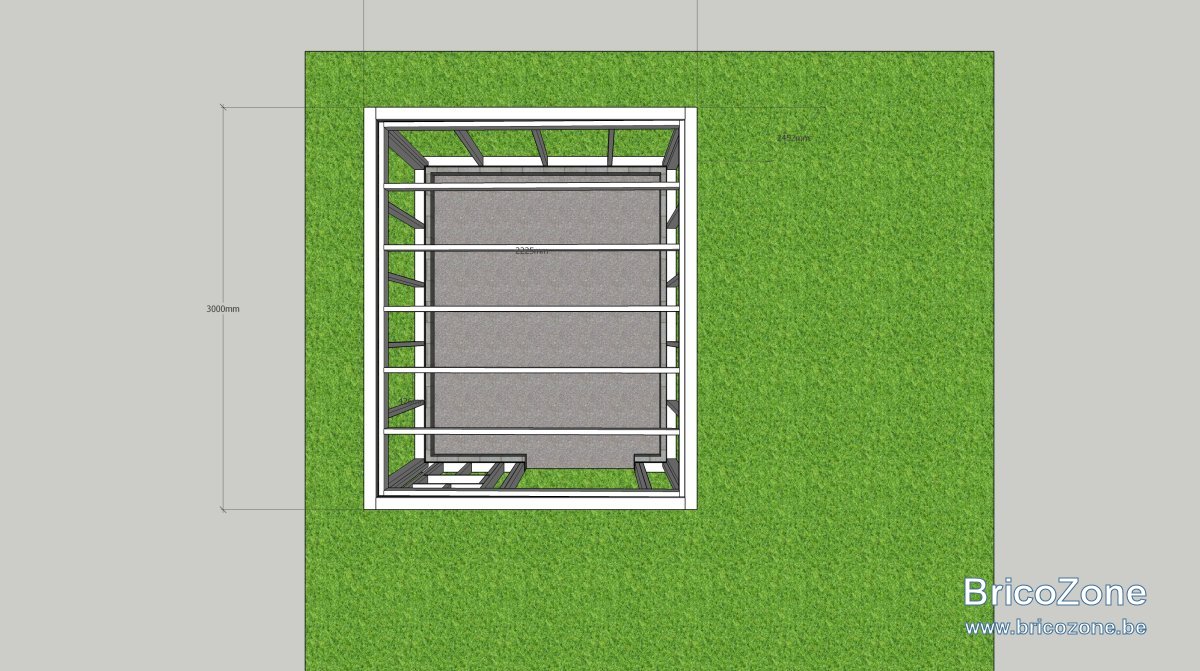

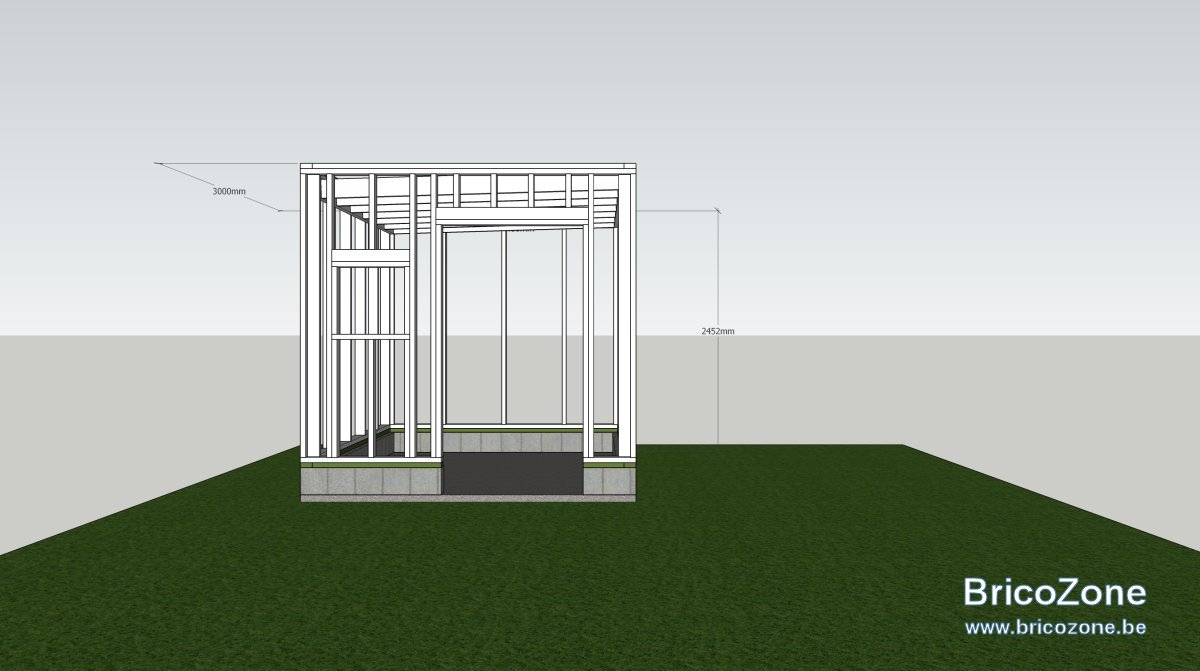

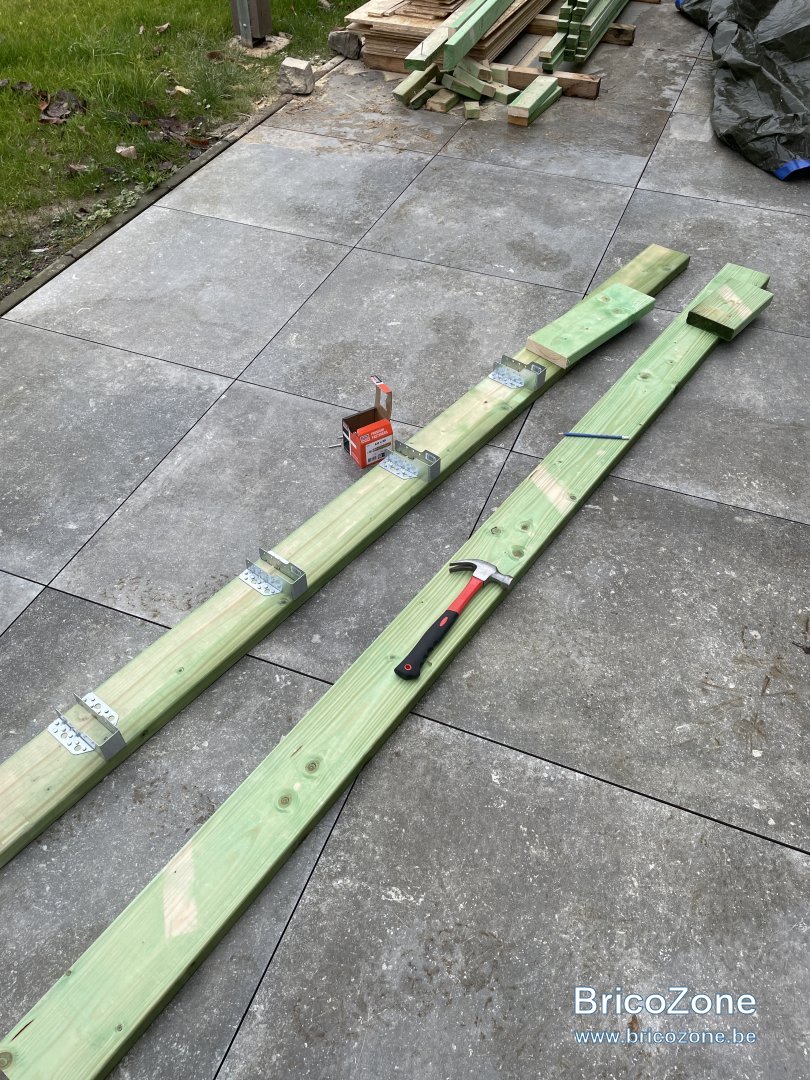

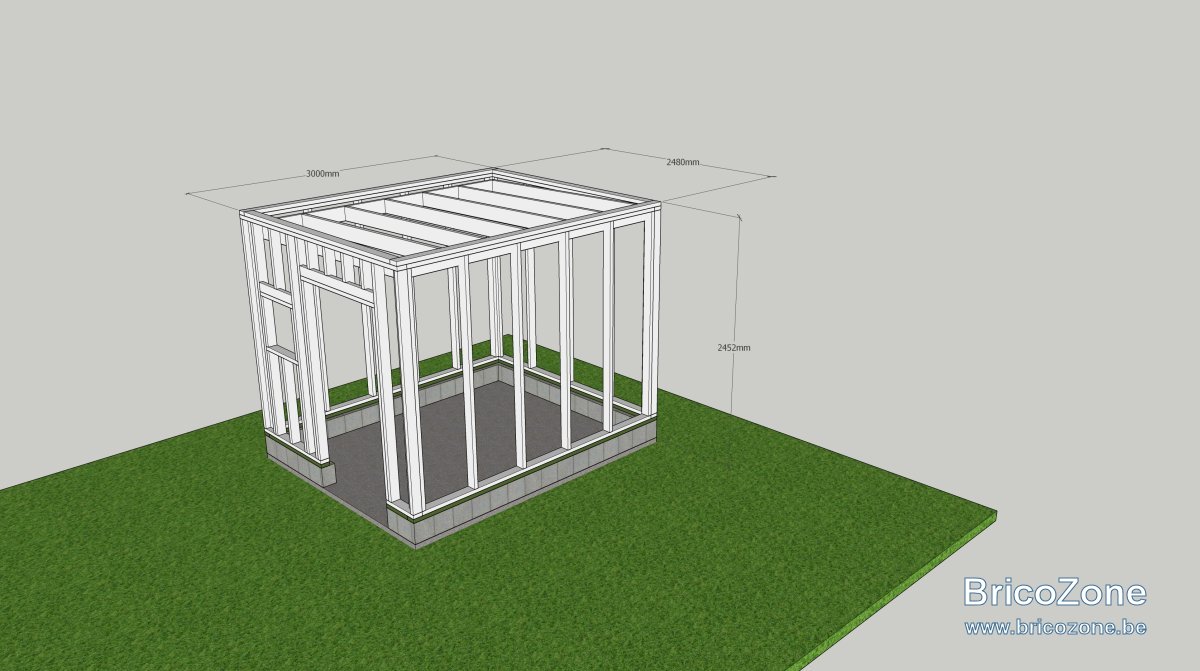

J'ai pu avancé sur le plan. La structure est en 38x89mm. Les muralières et solives en 38x140. Fixation des solives avec des sabots. Fixation de la muralière dans les montants. Il manque le contreventement intérieur en OSB 15mm et le toit en OSB 18mm. Pente de 3cm au mètre pour le toit.

Est-ce que ca vous semble tenir la route ?
J'ai un doute sur la capacité des montants à soutenir le toit. L'autre solution serait de faire reposer les solives sur les lisses hautes mais ca me semble plus long et plus complexe (faut faire les murs en pente puis refaire un acrotère)



A

Aliaume

• 18 Novembre 2023

• #18

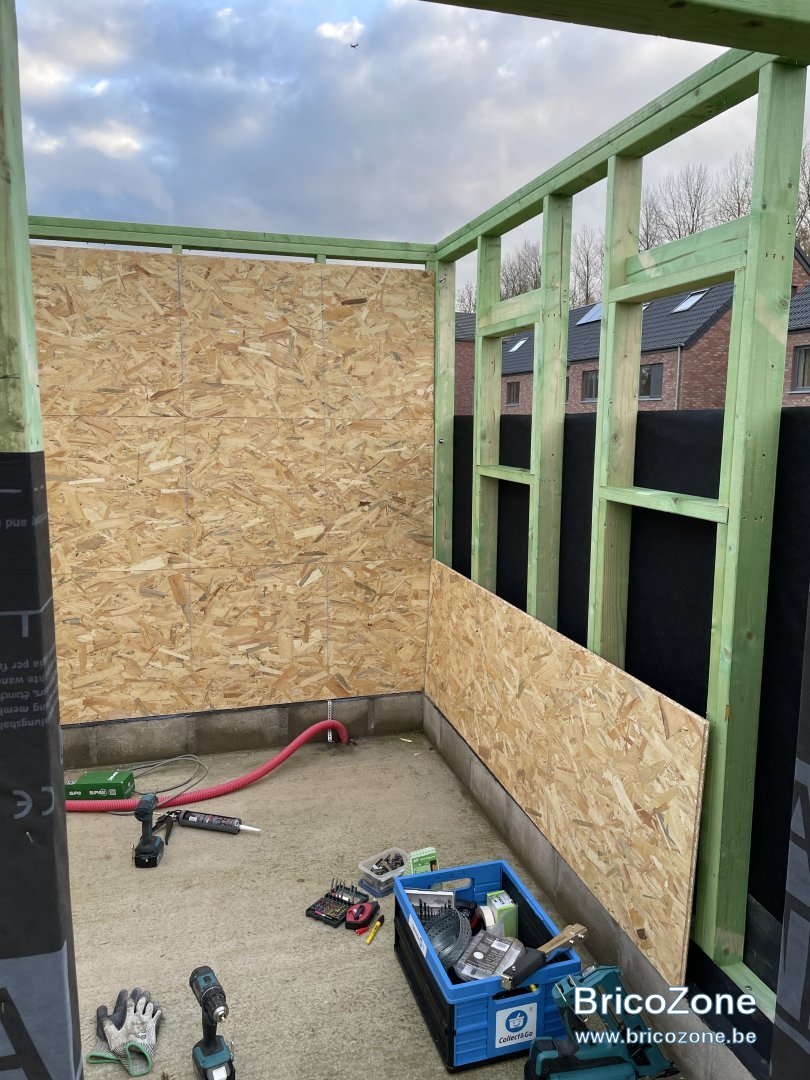

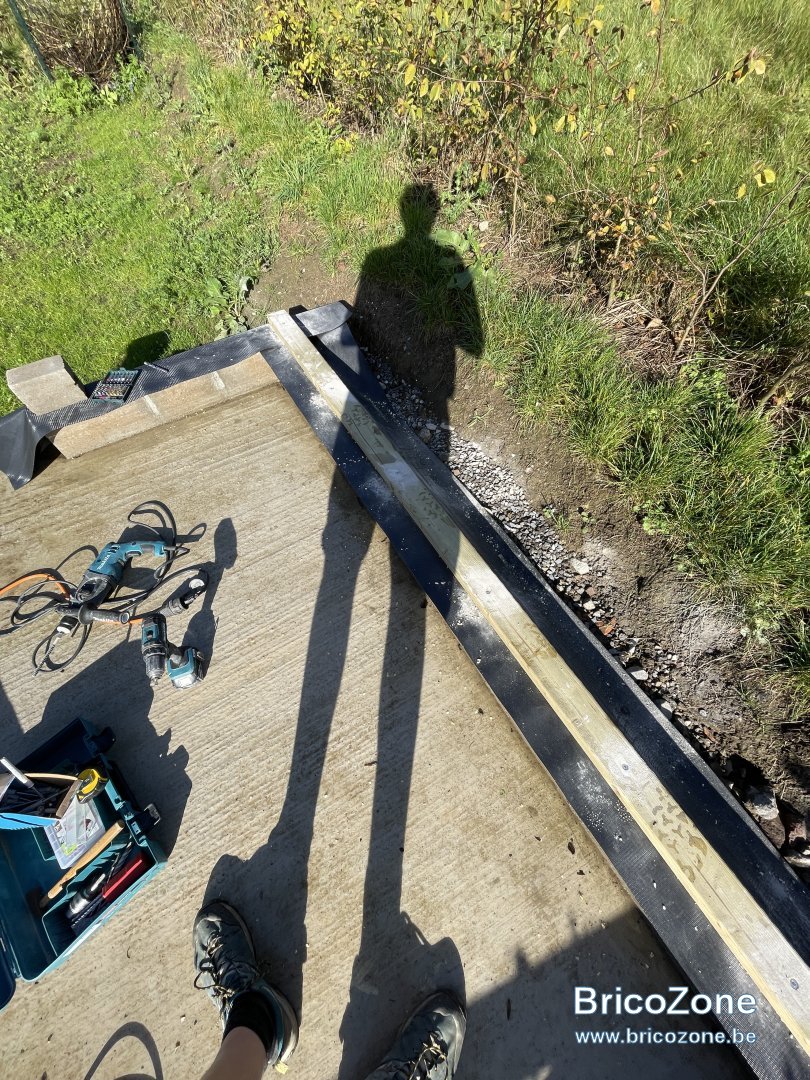

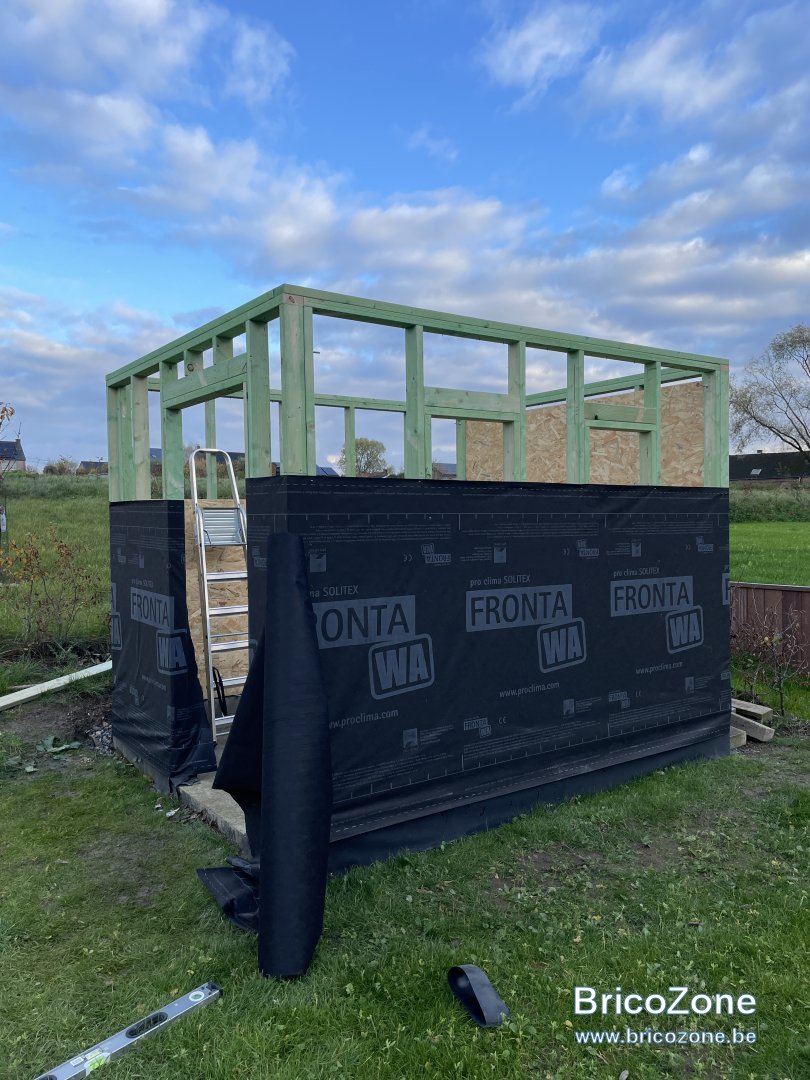

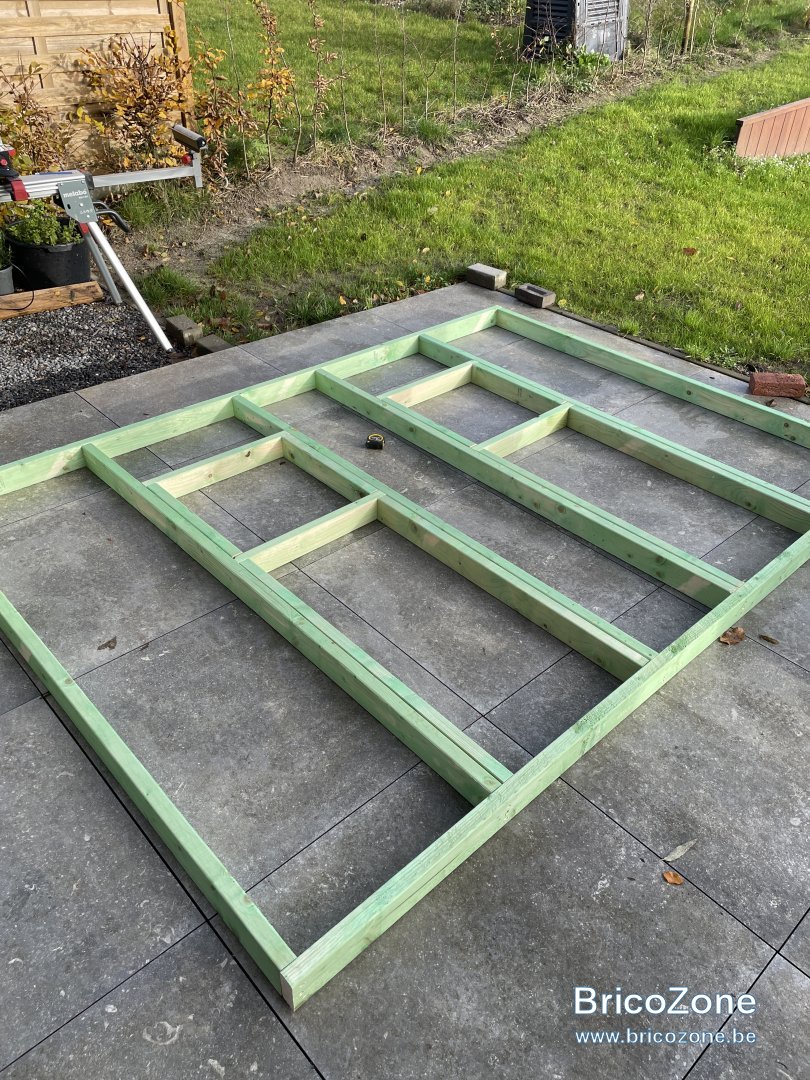

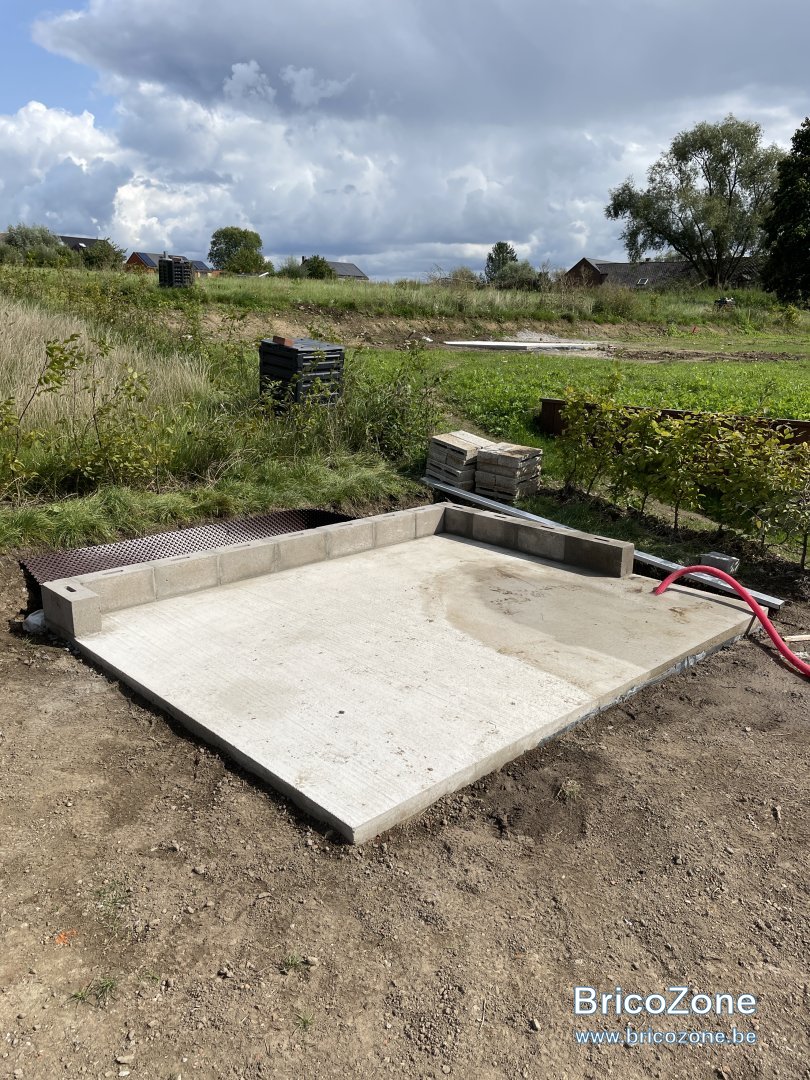

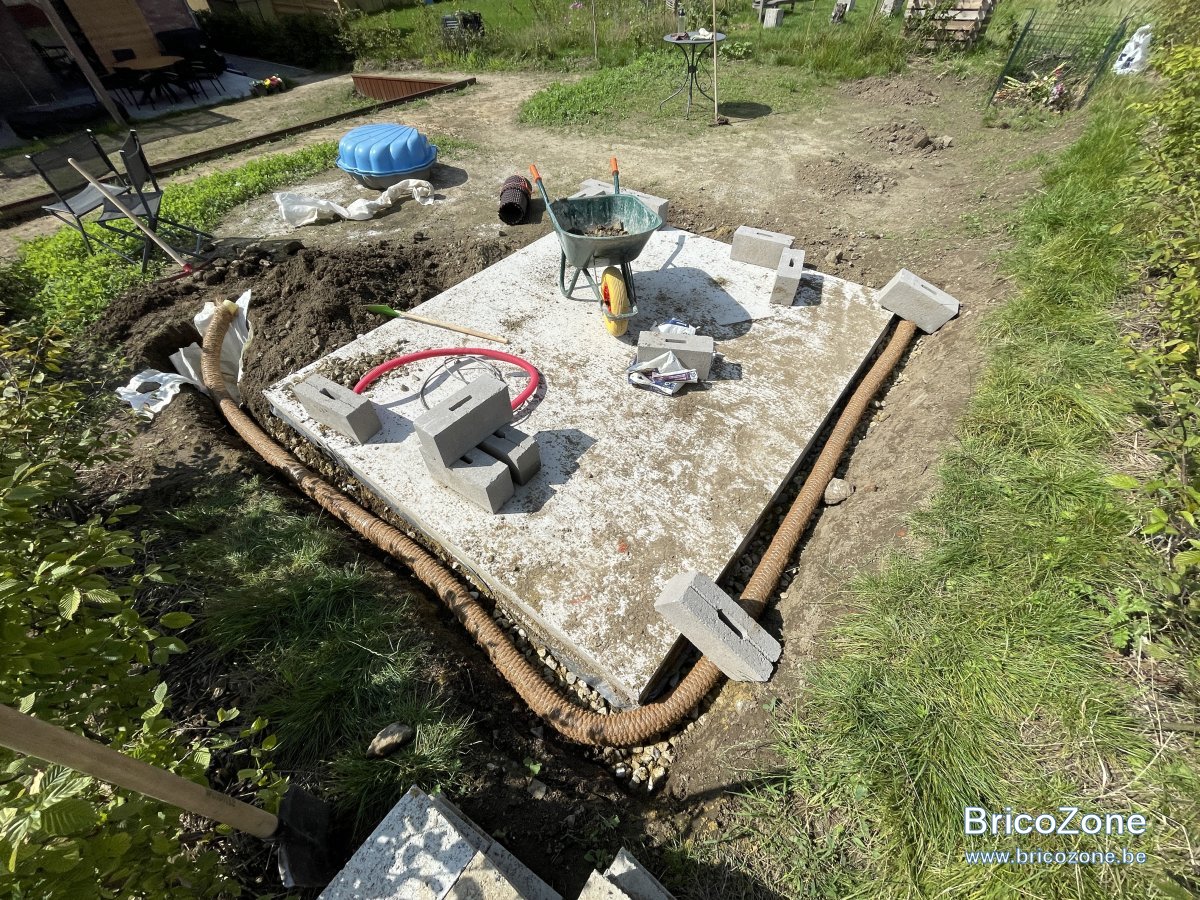

Quelques photos de l'avancée. Pas évident avec la météo de ces derniers jours...



A

Aliaume

• 22 Novembre 2023

• #19

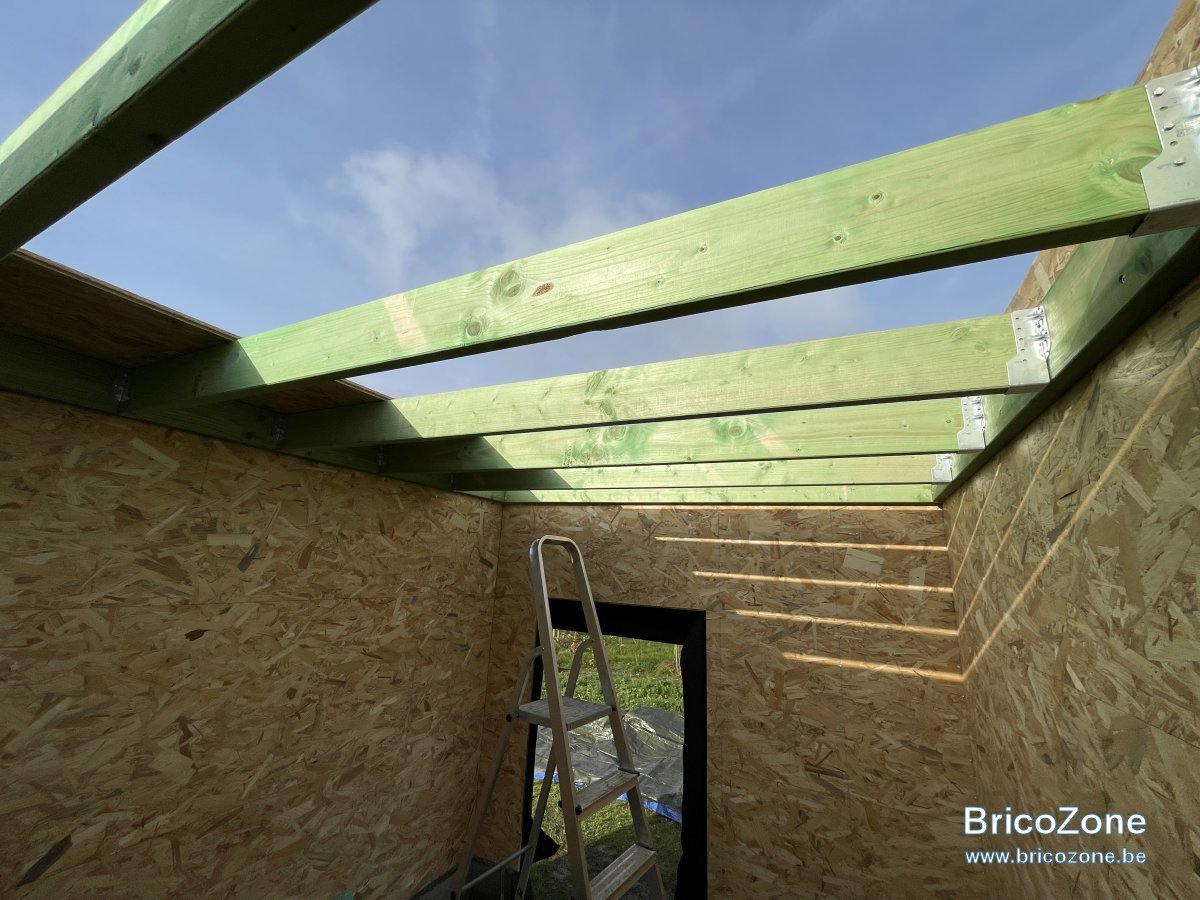

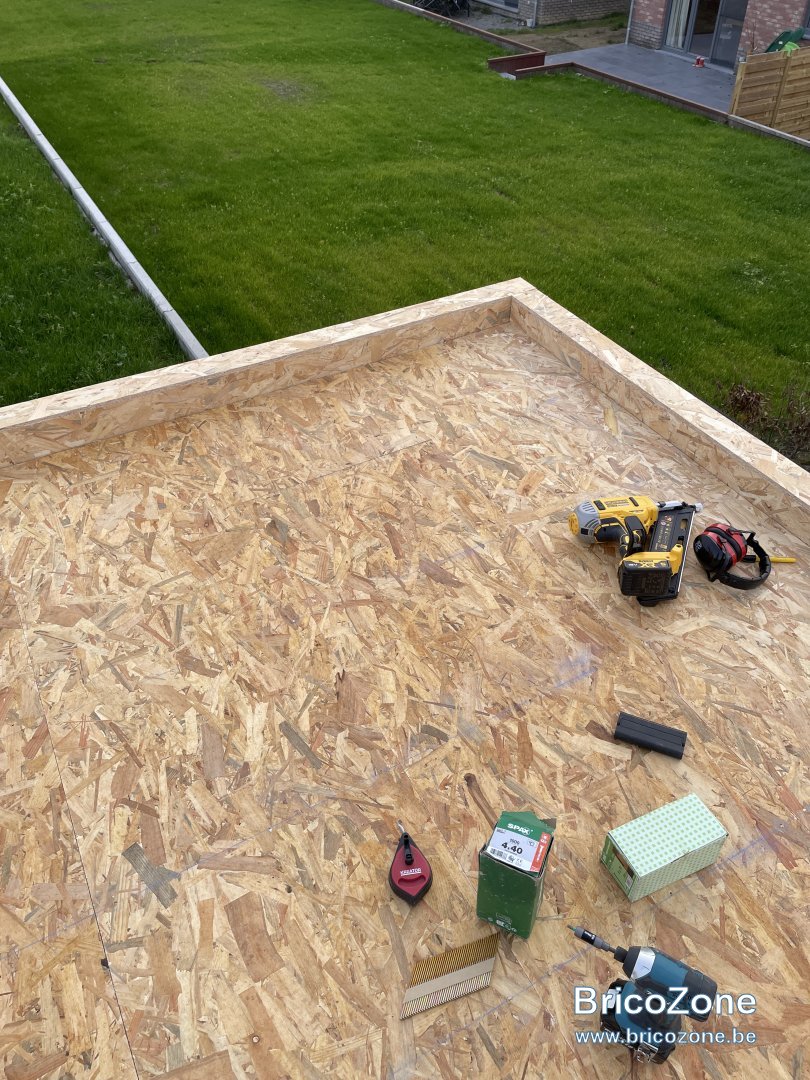

Avancement de ces deux derniers jours : finir le contreventement puis faire le toit. Demain pose de l'epdm pour que ce soit enfin étanche



Doludo

• 22 Novembre 2023

• #20

eljub a dit:

Pareil avec l'ytong, pas besoin d'aller rechercher la dalle.

Cliquez pour agrandir...

Petite correction : il est nécessaire d'aller chercher la dalle béton avec un bloc Ytong. Ce n'est pas le bloc Ytong qui s'opposera au soulèvement de l'ossature !
Pour ce qui est du bloc Stepoc c'est pareil sauf si celui-ci est relié par des armatures à la dalle.
