Bonjour @PaperOmega
En entreprise, c'est un métier
Ici, tu es sur un forum de bricolage... belge

  • #102
après ça dépend de ce que tu appelles entreprise

si c'est une PME de 10 employés c'est pas pareil

  • #103
eljub a dit:
UTP n'est pas blindé : Unshielded Twisted Pair (paire torsadée non blindée)

pour du blindé il faut du STP (Shielded Twisted Pair (paire torsadée blindée)) ou SFTP (Shielded Foiled Twisted Pair)
Cliquez pour agrandir...
Salut Ejub,

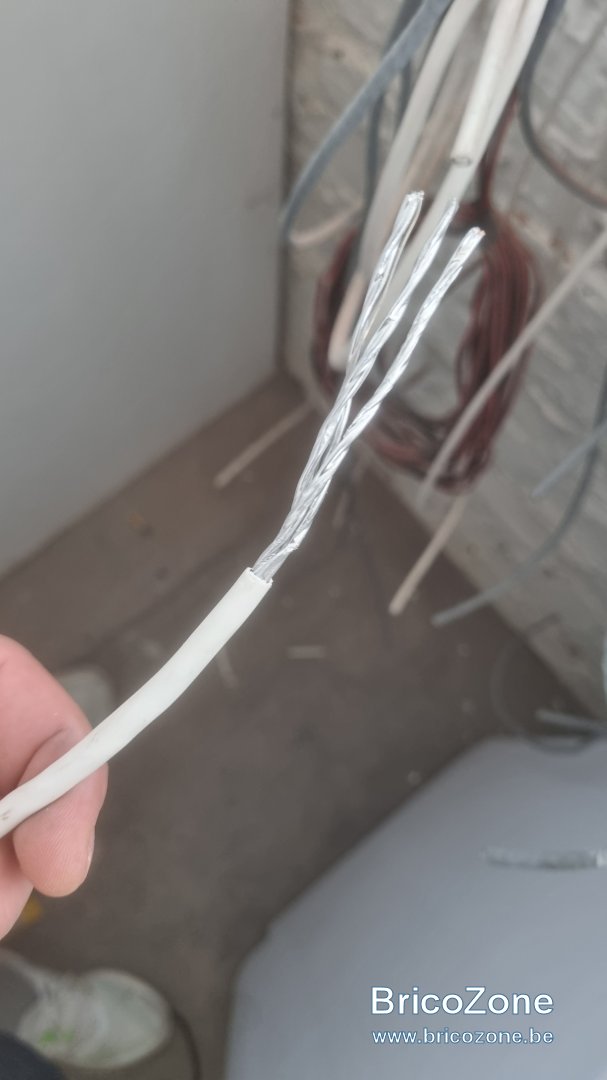

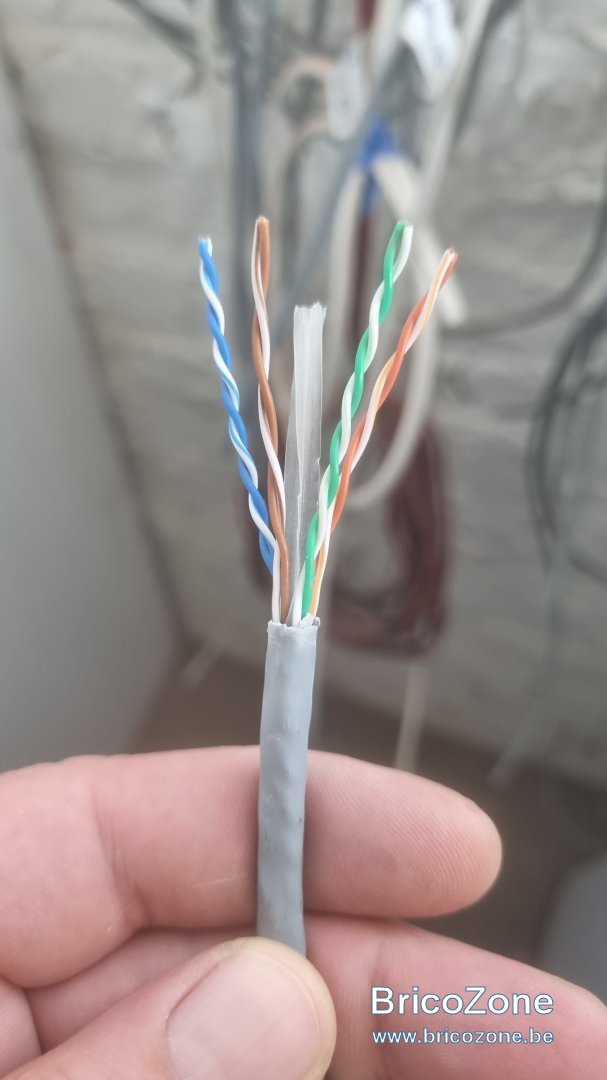

Moi j'ai installé du câble UTP6-4P-GC-ECA R 305. Les paires sont entourés d'une gaine d'alu mais pas le câble en lui même.
Est ce que c'est ça du câble SFTP? La fiche technique indique U/UTP cat6 https://w3.cebeo.eu/pdf_nl/5580310.pdf
Est ce qu'il y a lieu d'installer des keystone blindés ou non blindés pour ce type de câble?
Au niveau des "récepteurs" j'ai pris des niko 170-65261 et je n'ai rien fait de particulier pour le branchement de ce "blindage". Le système n'est pas encore en route.

  • #104
pour le blindage, il y a une tresse ou un fil rigide spécifique dans le cable SFTP ou SSTP

Exemple


Après dénudage, on enroule la tresse (ou le fil) autour du cable pour qu'elle soit bien en contact avec le connecteur femmelle

  • #105
C'est pas un peu overkill tout ça pour la maison ?

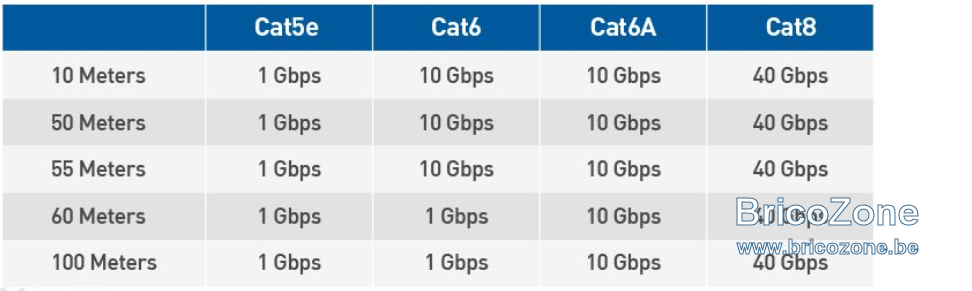

Et quand on voit que les gens font tourner du 10 Gbps sur Cat5e sur plusieurs dizaines de mètres, on pense bien que le CAT6 supportera sûrement 40 Gbps en domestique.

N'oubliez pas que les "radios" évoluent.

  • #106
eljub a dit:
pour le blindage, il y a une tresse ou un fil rigide spécifique dans le cable SFTP ou SSTP
Cliquez pour agrandir...
Désolé j'ai confondu avec mon cable pour le téléphone.

Je suis bien en UTP Cat6

J'étais pas concentré, au taf, à lire ce post intéressant sur le patch pannel.

Merci en tout cas sur les infos sur les différents types de câble.
Compliqué tout ça quand même...

  • #107
Me revoilà,
Bon, après la crise de nerf de mon fils hier soir car il n'arrivait pas à jouer avec les adaptateurs ethernet dans la prise, je lui ai promis de faire ma baie de brassage asap.

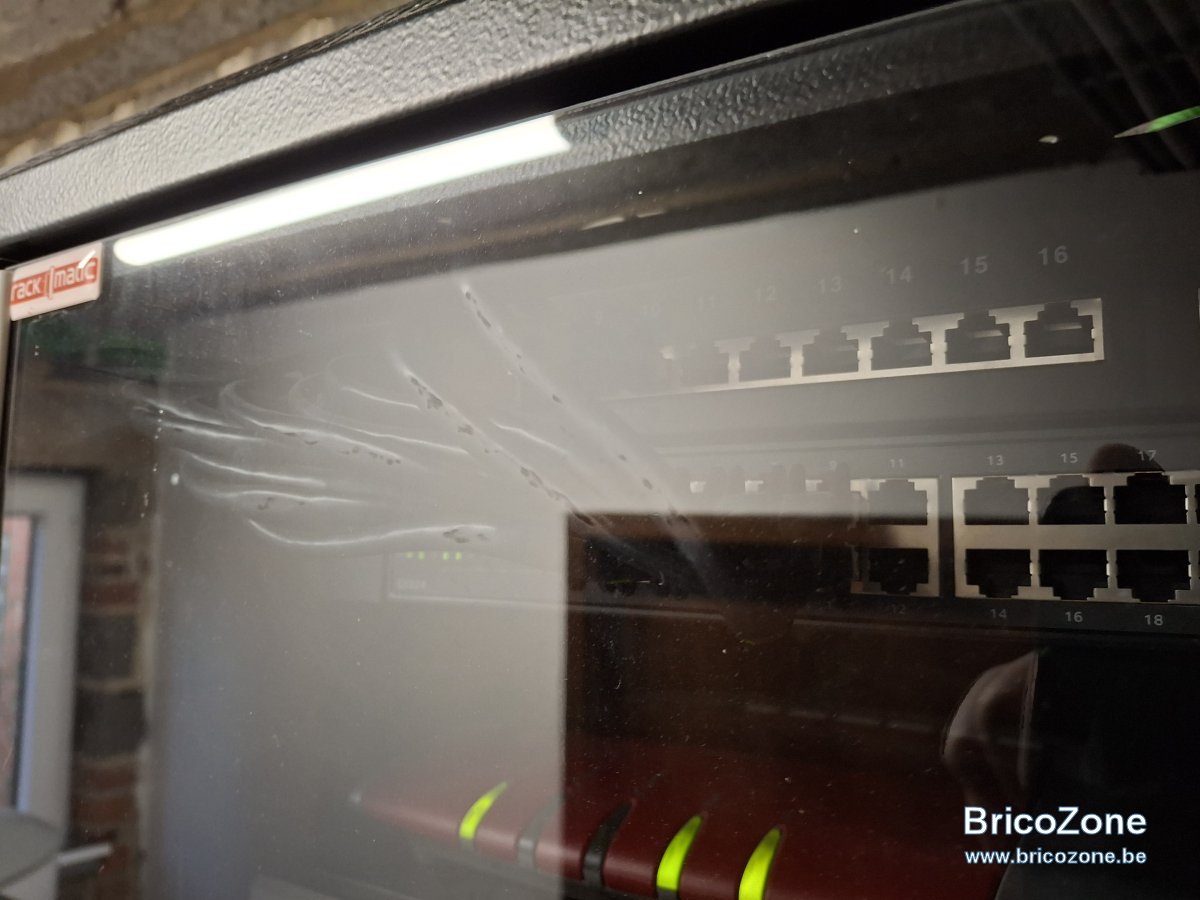

En vérifiant, mon armoire réseau est une 9UH et pas une 7.
Je viens de relire tout mon post et de refaire ma liste de courses sur Amazon:

prise (x1) --> lien
panneau de brassage (x1) --> lien
switch 24 ports (x1) --> lien
switch 10 ports dont 8 manageables pour les caméras (x1) --> lien
câbles patch 0,25m (x3) --> lien
étagères (x3) --> lien

Il me manque les Keystone. Je pensais que mon UTP cat6 était blindé mais ce n'est pas le cas. Est-ce que ceux-ci feront le taf?
--> lien ou lien

Pour la pince à sertir, j'ai pensé à celle-là --> lien

Dès que j'ai réponse à mes questions, je commande et commence ce we. Pas du tout motivée mais bon. Il est temps de faire quelque chose pour ces câbles qui pendent lamentablement hors du coffret réseau... : unamused:

Adrika

  • #108
C'est court, 25cm pour les câbles patch. Prends-en aussi des plus longs (50cm et 1m), tu verras, ça servira !

  • #110
Elle sert à quoi la pince à sertir? Pas besoin pour les keystones

  • #111
Prends des câbles plats. C'est plus facile ranger car beaucoup plus souple que les ronds. Les tout petits, sont fort petit; J'en ai 20 que je n'ai pas utilisé.

  • #112
adrika a dit:
C'est que c'est moche de longs câbles.
Cliquez pour agrandir...
Tu as plus que 25cm entre la BBOX et un port disponible.

Même chose pour d'autres éléments (serveur, Pi, ...).

Une fois que tout est connecté, tu vas rajouter un truc, et le port libre sera à l'autre bout du switch, et là, tu as besoin de 50 cm, voire 1m.

  • #113
J'ai des câbles de 10 cm, qu'on ne trouve plus, et qui sont nickel uniquement pour les ports qui sont en face l'un de l'autre, et juste au-dessus (trop court pour passer un étage). Pour tout le reste, j'ai toutes sortes de longueurs tellement tout devient vite la foire...

  • #116
[USER=59118]@Lex[/USER] a dit:
Tu as plus que 25cm entre la BBOX et un port disponible.

Même chose pour d'autres éléments (serveur, Pi, ...).

Une fois que tout est connecté, tu vas rajouter un truc, et le port libre sera à l'autre bout du switch, et là, tu as besoin de 50 cm, voire 1m.
Cliquez pour agrandir...

Entre le patch pannel et les switch, les 25cm suffisent.
Mais je vais peut-être prendre quelques uns en 50cm.

  • #118
Tu as une pincheuse ? Pour pincher les keystones et les prises Niko ? :-) Pour moi, le deuxième type de Keystone n'est pas adapté, il te faudrait sertir tous tes câbles et ça, on n'a pas envie.

Ne pas oublier de laisser du mou aux câbles qui arrivent au patch panel. On fait une boucle et on remonte, en étiquettant le câble et on fait ça tout joli avec un colleçon :-)

Les cables, il faut faire un schéma de la baie. Il en faut de plusieurs longueurs mais entre le switch et le patch panel, des courts suffisent.


  • #120
