Câblage BGSM-G



Bonjour, j’ai installé il y a quelques années une centrale d’alarme BENTEL KYO 08M avec carte NC2/VOX

cela fonctionnait très bien avec d’ADSL mais depuis que je suis passé à la fibre je suis en défaut téléphone.

La centrale ne peut plus prendre la ligne et pas conséquent ne peut plus passer d’appel même avec la LIVEBOX.

J’ai donc acheté un BGSM-G de chez BENTEL pour remplacer la partie transmission et passer par une carte SIM plutôt que par la BOX.

Le problème c’est que j’ai du mal à programmer et à câbler le BGSM. J’ai réussi à me connecter à la centrale et à programmer le numéro de téléphone pour envoyer des SMS. Le souci c’est que je veux être prévenu par téléphone et pas pas SMS.



Mes questions sont les suivantes :

- Sachant que le BGSM-G est prévu pour être relié en RJ 11 ou RJ 45 à la box d’une part et à la centrale d’autre part (ports LE/LI) est-ce que c’est le BGSM qui va m’appeler et me diffuser le message d’alerte que j’ai enregistré . A priori je n’ai pas compris comment faire passer un appel au BGSM via la carte SIM.



- Le BGSM-G dispose d’entrées et sorties programmables..Vu que ma centrale est déjà configurée, est ce que je doit en plus câbler les broche L1, L2 etc...à ma centrale ?



Je vous remercie de m’avoir lu et j’espère que vous pourrez m’aider dans ma démarche

Cordialement







--



neuneu

• 30 Janvier 2020

• #2

vous êtes sur le site belge, nous n'avons pas la fibre tourner vous vers le site .FR



H

henry95

• 30 Janvier 2020

• #3

Le plus facile
Vous allez dans recherche
nom du membre:
pcouv
rubrique alarme
vous devriez trouver votre bonheur
de mémoire, le bgsm120 envoie les message enregistrés dans la vox
Dites moi si vous ne trouvez pas, c'est un peu loin pour moi



M

Marcfnr

• 30 Janvier 2020

• #4

Merci à tous. J'ai le câble null modem, l'application bentel et j'arrive à accéder aux menus de la centrale et et bgsm.
J'ai branché la sortie LI du bgsm vers l'entrée LE de la centrale et la sortie LE du GSM Vers la prise Rj11 de la box.
La carte sim fonctionne puisque en fermant la borne L1 du BGSM l'envoi de SMS se fait. Par contre quand l'alarme se déclenche aucun appel ni aucun SMS..



M

Marcfnr

• 30 Janvier 2020

• #5

Supertoto, quelle action je dois programmer depuis la centrale et sur le bgsm ? Merci



M

Marcfnr

• 30 Janvier 2020

• #6

Merci. Dois je relier un contact de ma centrale au bornes L1 du GSM ?



M

Marcfnr

• 30 Janvier 2020

• #7

J'ai encore passé plus de deux heures ce soir pour aucun résultat. Le bgsm n'appelle pas. Faut il remplir dans les paramètres des champs particuliers ? Bonne soirée



flashman

• 31 Janvier 2020

• #8

neuneu a dit:

vous êtes sur le site belge, nous n'avons pas la fibre tourner vous vers le site .FR

Cliquez pour agrandir...

Ah bon......??? On a pas la fibre en Belgique.......???


On en trouve même régulièrement dans les campagnes...

Quasi tout les nouveaux réseaux, et, quasi tout ceux modernisés ces 10 dernières années sont en fibre. Quand Proximus fait une modification, il l'utilise toujours d'office si possible.



Dernière édition: 31 Janvier 2020

M

Marcfnr

• 31 Janvier 2020

• #9

Bon à tous.
Non, le fait d'être raccordé au bgsm n'enlève pas le défaut ligne de la centrale



M

Marcfnr

• 31 Janvier 2020

• #10

Rectification. Ça l'enlève



M

Marcfnr

• 31 Janvier 2020

• #11

Voilà les résultats. Alarme au repos 34v au bornes LI Du GSM et LE de la centrale.
LI centrale 34v
LE GSM 0v (non raccordé à Li centrale)
Déclenchement d'alarme : la tension change régulièrement de 20v à 9v aux bornes de la centrale.



M

Marcfnr

• 31 Janvier 2020

• #12



M

Marcfnr

• 31 Janvier 2020

• #13

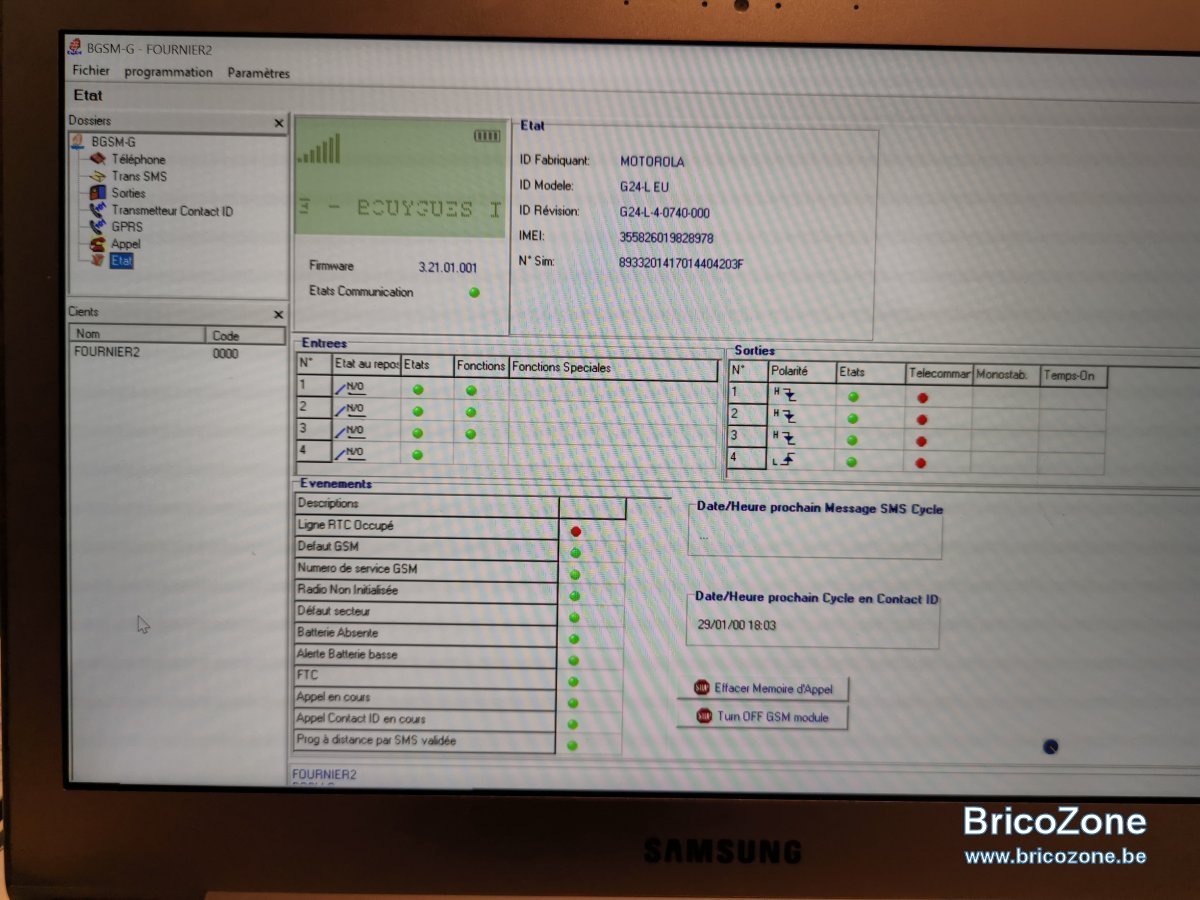

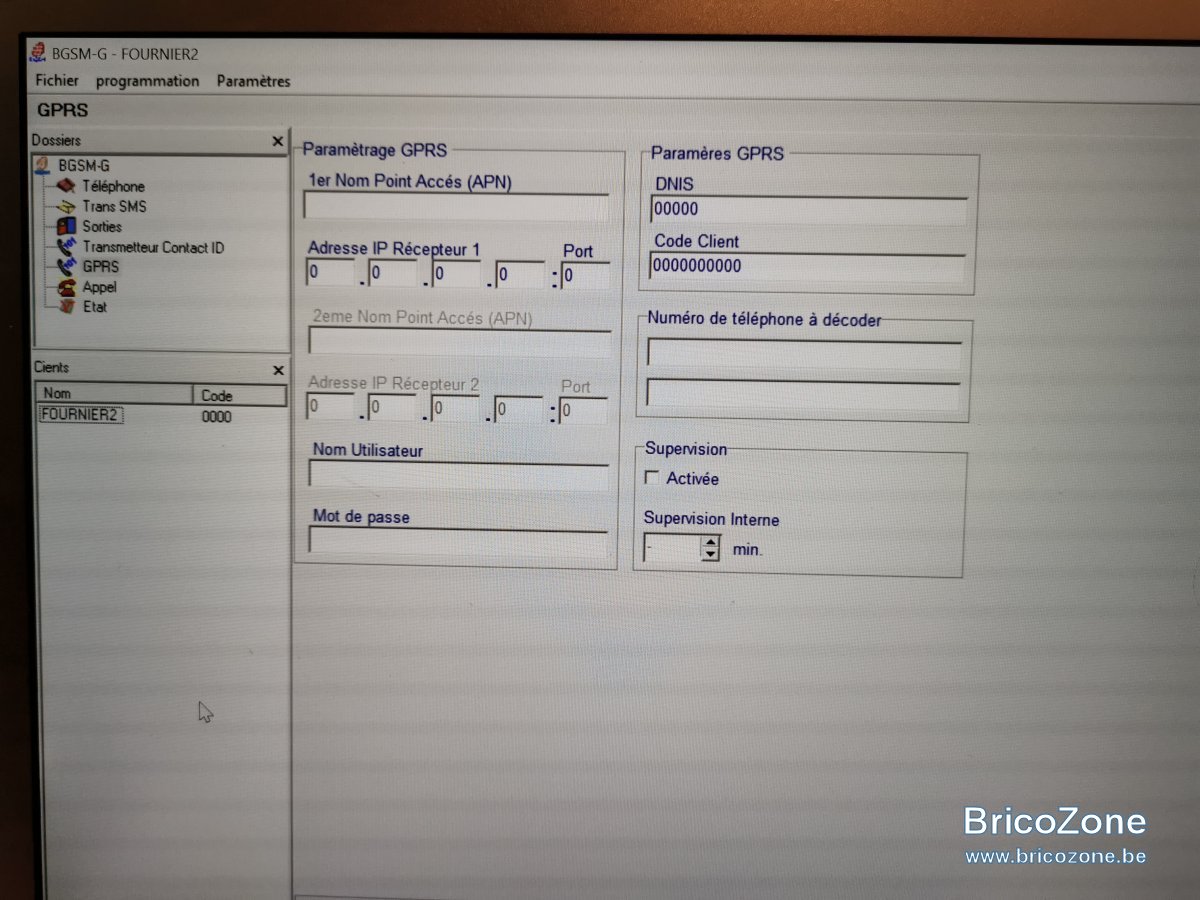

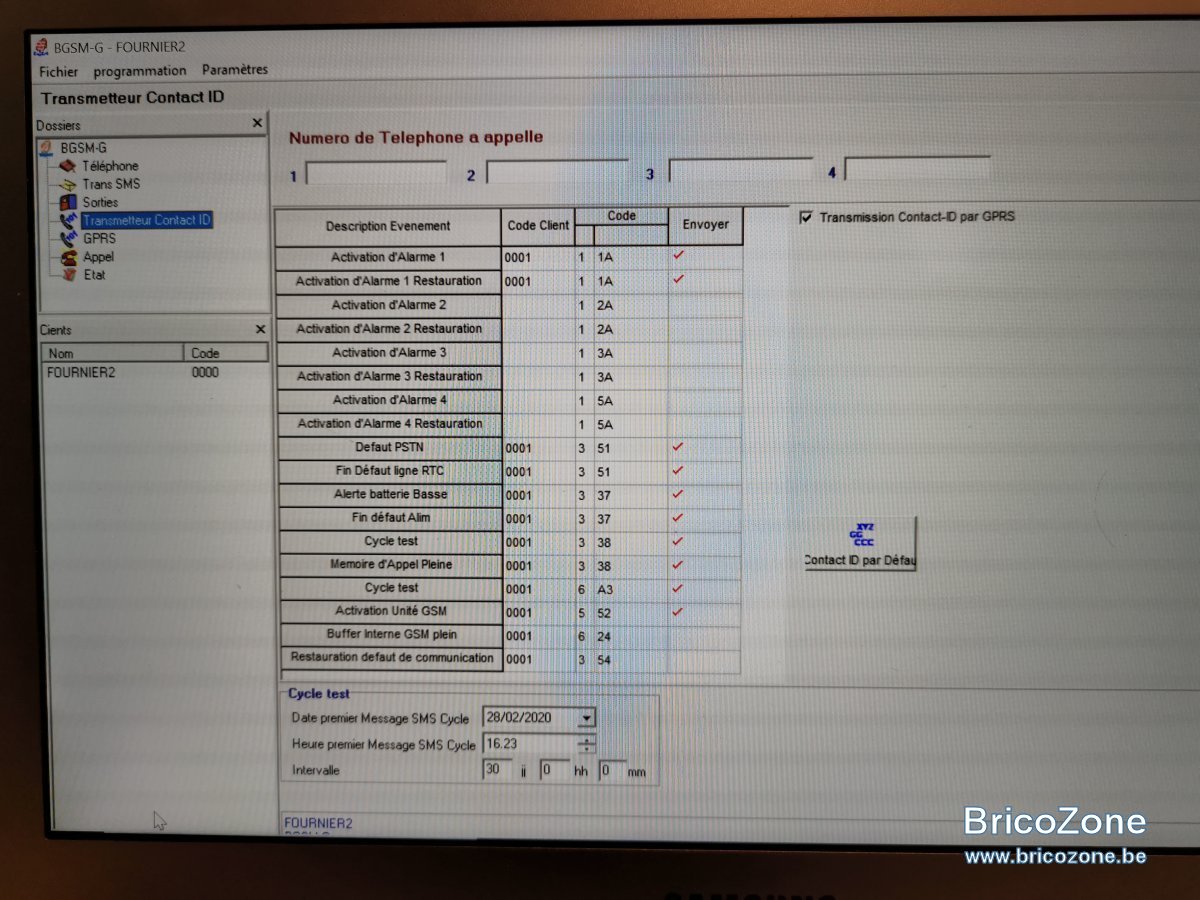

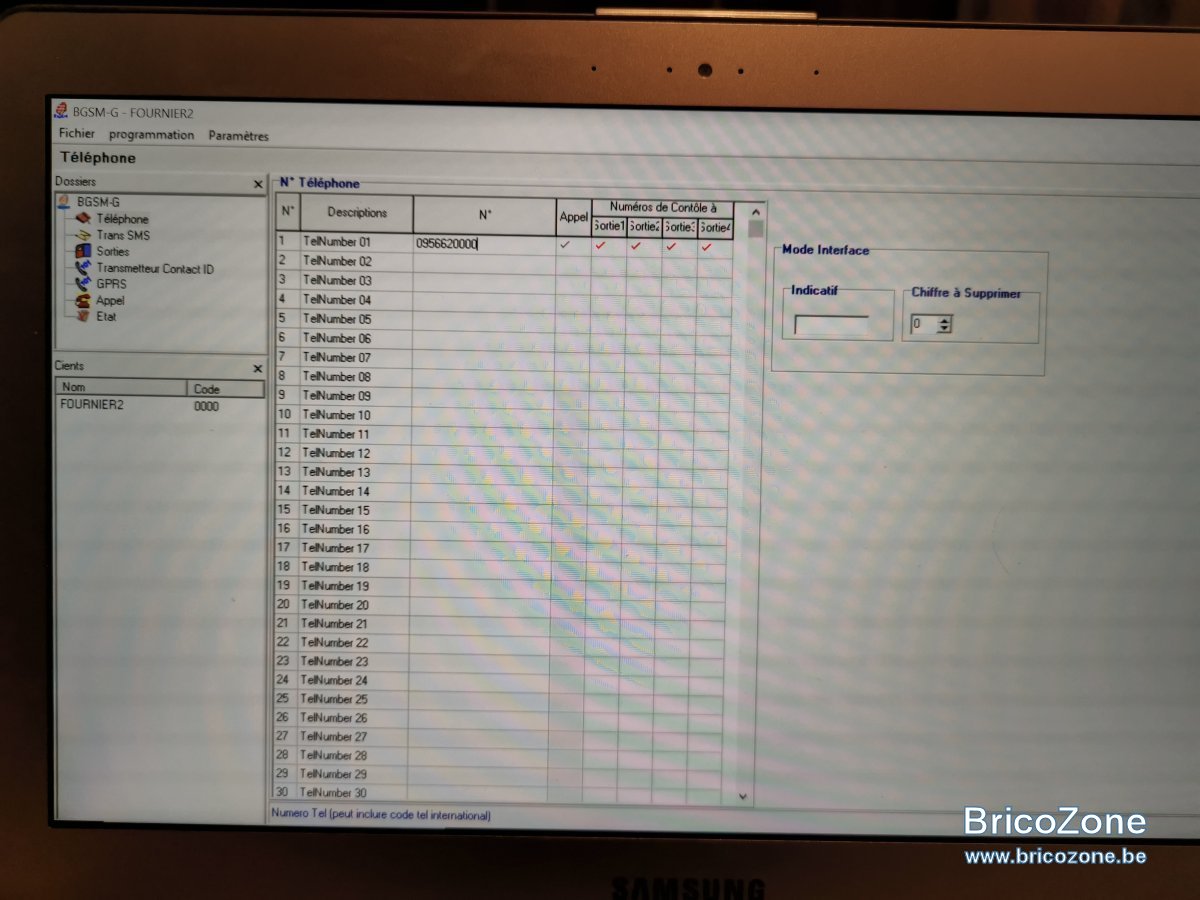

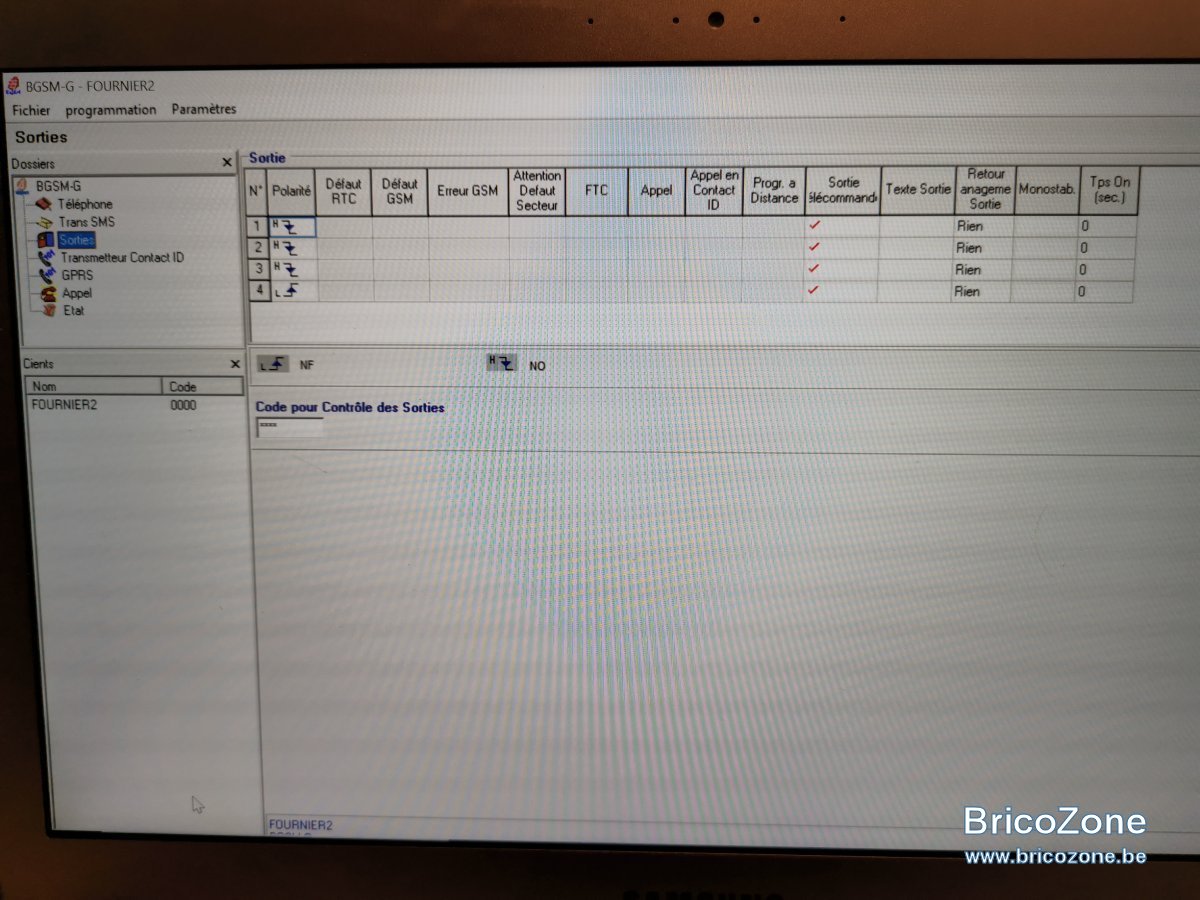

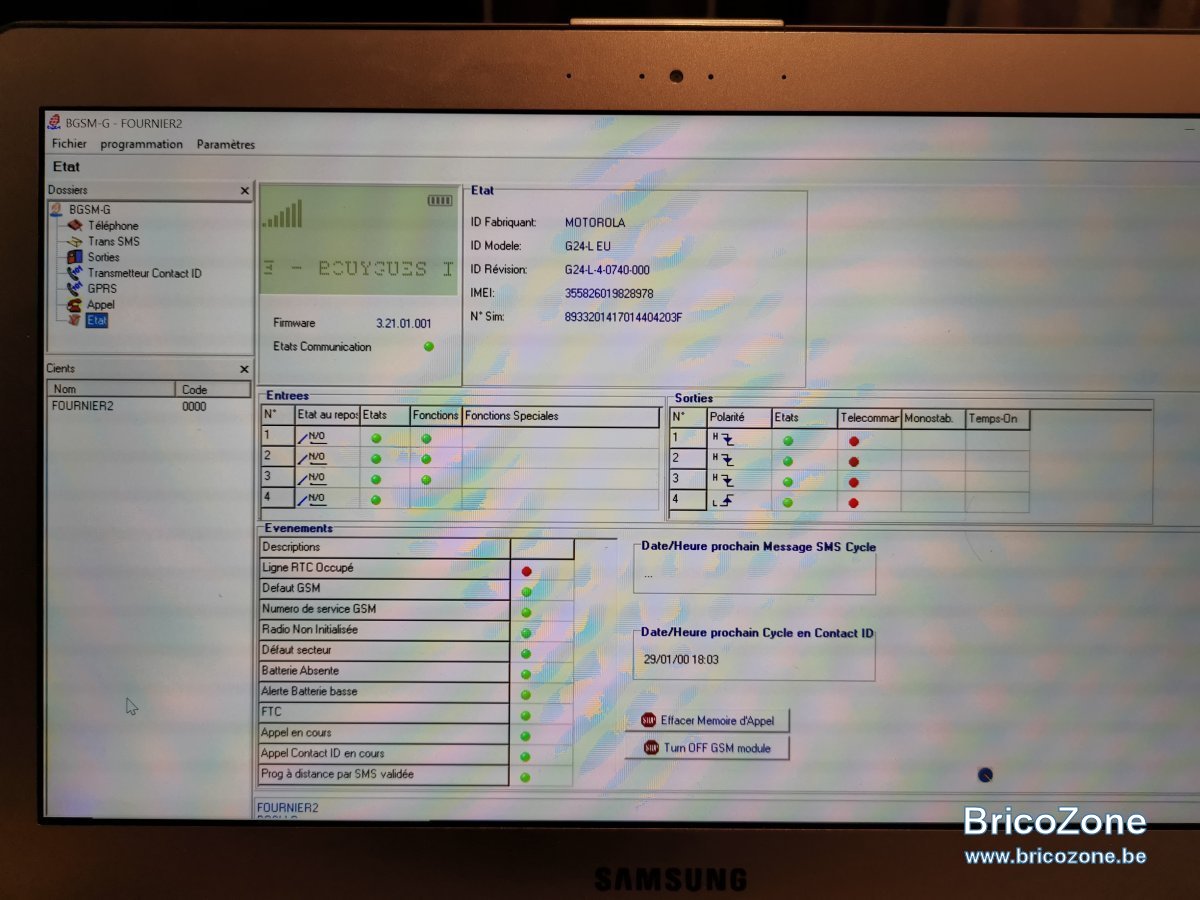

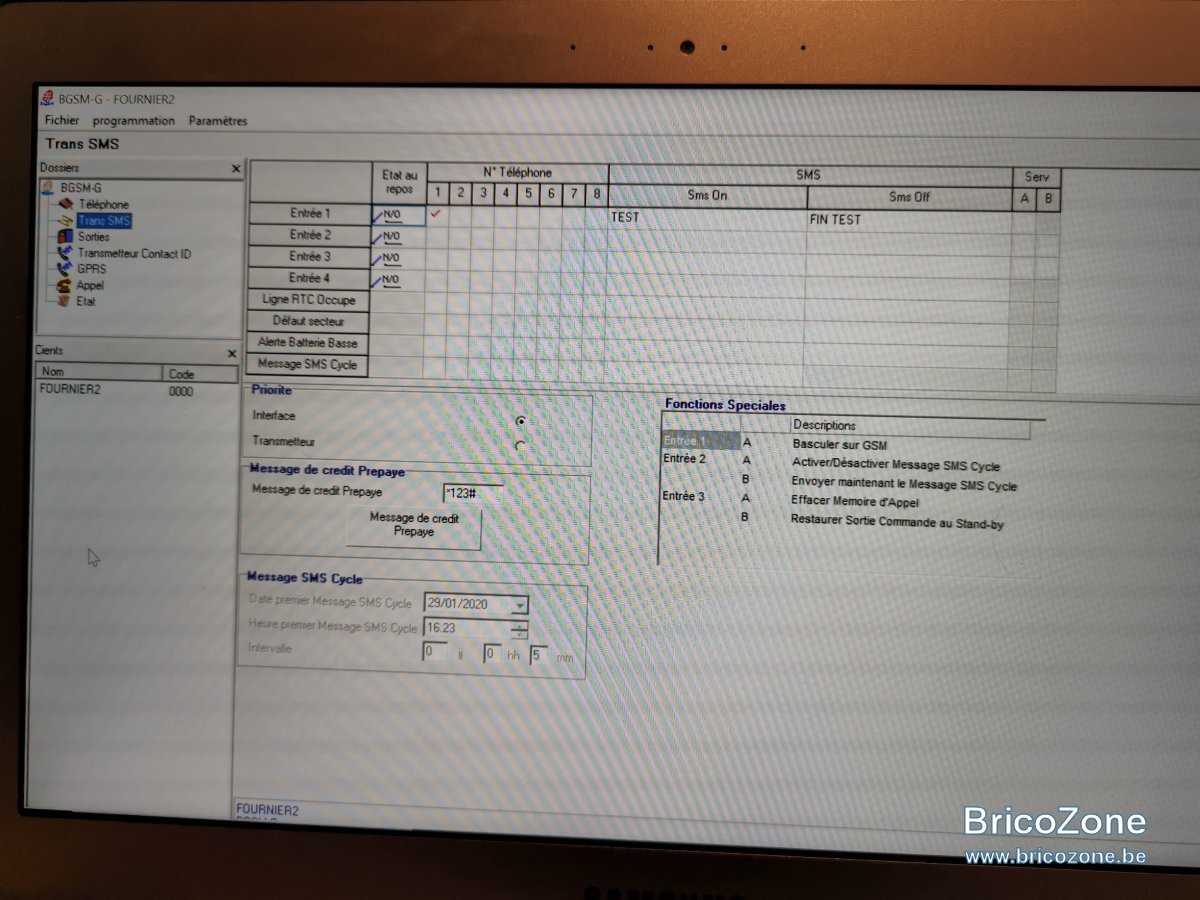

Voilà mes paramètres



M

Marcfnr

• 1 Février 2020

• #14

Bonjour à tous
J'ai débranché le module vox de la centrale. Quand ça déclenche j'entends le relais du GSM le symbole téléphone clignote sur le clavier mais pas d'appel..
Bon week-end



hql161

• 1 Février 2020

• #15

Hello, dans contact id, numéro de téléphone a appeler, il ne faut pas mettre votre numéro ? En general, mettez plutôt le +33 ou... au lieu de 0
J'utilise ce bgsmg que pour les sms, ça fonctionne bien...



M

Marcfnr

• 1 Février 2020

• #16

Bonjour, je vais tester. merci pour votre interet. Est ce que vous utilisez une carte sim 3v ou 5 v? a priori certains gsm ne seraient pas compatibles avec les nouvelles sim 5v



hql161

• 1 Février 2020

• #17

hello,
une carte sim classique pour gsm depuis 7ans (donc 3V je dirais)
je ne savais pas que l'on faisait des carte sim 5V



D

dhta

• 4 Février 2020

• #18

Bonjour,

Marcfnr a dit:

J’ai donc acheté un BGSM-G de chez BENTEL pour remplacer la partie transmission et passer par une carte SIM plutôt que par la BOX.

Cliquez pour agrandir...

UN BGSM120 aurait été préférable...

Marcfnr a dit:

Sachant que le BGSM-G est prévu pour être relié en RJ 11 ou RJ 45 à la box d’une part et à la centrale d’autre part (ports LE/LI) est-ce que c’est le BGSM qui va m’appeler et me diffuser le message d’alerte que j’ai enregistré . A priori je n’ai pas compris comment faire passer un appel au BGSM via la carte SIM.

Cliquez pour agrandir...

Si la ligne venant de la box ne fonctionne plus sur l'alarme, il n'y a pas de raison que cela change via le BGSM! Donc transmission uniquement par la sim. Ceci dit, je ne vois pas pourquoi le vocal ne fonctionne plus. Avez-vous un téléphone filaire sur la box?

hql161 a dit:

Hello, dans contact id, numéro de téléphone a appeler, il ne faut pas mettre votre numéro ?

Cliquez pour agrandir...

C'est quand on est relié à une centrale de télésurveillance et là, c'est bien possible que les paquets ne passent plus comme il faudrait avec la fibre.
Toujours est-il que si la ligne box n'est plus raccordée et que LI BGSM est bien sur LE centrale, la led orange du BGSM devrait être allumée. Vous pouvez mettre un téléphone sur LI centrale et faire un appel avec, c'est le numéro de la sim BGSM qui devrait apparaitre sur le téléphone appelé. Cela confirmerait en même temps que le GSM fonctionne (avez-vous déjà fait un appel avec cette carte? Au premier appel, il faut en général faire des configurations. Si cela n'a pas été fait, pas d'appels possible!)
Donc, comme l'a dit Supertoto, pour le vocal il n'y a rien à configurer sur le BGSM et la centrale mais il faut remettre le module Vox, c'est lui qui génère les messages vocaux sur la centrale.

Pour les SMS, il faut programmer le BGSM et la centrale en conséquence.
Suite au prochain épisode



M

Marcfnr

• 4 Février 2020

• #19

Après avoir galéré j'ai trouvé la solution ce matin. Le problème ne vient pas du bgsm mais de la centrale. D'une part la rubrique téléphone n'était peut-être pas bien configurée (j'ai coché les deux cases dtmf et l'autre) mais surtout à chaque fois que je voulais déclencher l'alarme je le faisais à partir de lautoprotection de l'alarme.. Je ne sais pas pourquoi mais ce mode de Déclenchement n'active pas la sortie téléphonique. (edit : j'ai trouvé pourquoi) J'ai essayé à partir d'une fenêtre et la ça marche... Je reçois bien les appels alors même que rien n'est renseigné dans le bgsm..
Maintenant j'aimerais pouvoir commander ma centrale depuis mon téléphone....
Ceci dit je pense que mon module vox doit avoir un problème. Il ne réagit pas comme prescrit dans la notice et je ne peux enregistrer qu'un seul message.
Bien cordialement



D

dhta

• 4 Février 2020

• #20

Super, le principal est d’avancer!
Et du coup, la ligne fibre fonctionne aussi sur l'alarme?

Marcfnr a dit:

Maintenant j'aimerais pouvoir commander ma centrale depuis mon téléphone....

Cliquez pour agrandir...

càd : armer et désarmer? Il faut programmer une zone en interrupteur à clé de mémoire et la connecter sur une sortie du BGSM...
