Charpente annexe et toit plat

Dans le forum Toiture, Charpente - par Orbi le 5 Décembre 2019

  1. Orbi

    Orbi 39 ans, Brabant Wallon

    Bonjour à tous,


    Cela fait maintenant quelque temps que je glane le forum et je dois dire que j'ai beaucoup appris des questions/réponses. Cela m'aide vraiment dans le cadre de mes rénovations que j'exécute principalement moi-même. Donc je souhaite par la présente remercier tous les intervenants de ce forum, grâce à qui j'ai pu accroître mon niveau de connaissance et agrandir mon vocabulaire technique.


    Ceci étant dit, je souhaite vous présenter mon projet de petite annexe à l’arrière de la maison.


    Il s’agit d’une petite annexe de 2,5m sur 3m avec un toit plat de dimension 3,5m sur 8,3m couvrant également une partie de la terrasse à l’arrière. L’annexe fera donc 7,5m² et le toit plat 30m². Sur sa longueur de 8,3m, le toit plat sera collé à la maison et fixé avec une muralière de section 70*196mm ancrée chimiquement tous les 1m avec une tige filetée M12.


    L’annexe même reposera sur une dalle de béton de 15cm, dosée à 350kg/m³ de ciment et renforcée avec un treillis de 8mm et des mailles de 150*150mm. La section des montants sera de 44*120mm et un entraxe de 60cm.


    En ce qui concerne le toit, je pars sur des solives de 70*196mm, espacées de 60cm avec une portée de 3,5m, le tout recouvert de panneaux OSB de 18mm, isolation et EPDM. L’extrémité du toit plat sera supportée par un poteau de 140*140mm fixé sur un pied réglable ancré dans du béton coulé en pleine terre.


    Voici donc une introduction succincte de mon projet. J’aimerais avoir vos avis sur le dimensionnement des éléments de charpente murs et toit et les entraxes. Il y a-t-il d’autres considérations que je devrais prendre en compte ?

    Excusez-moi pour les impressions en 3d qui ne sont pas 100% parfaites.

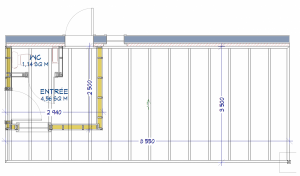

    Annotation 2019-12-05 142406.png

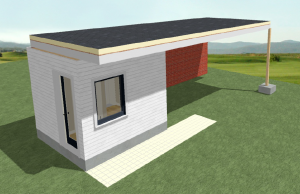

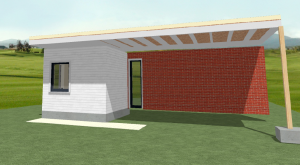

    Annotation 2019-12-05 142445.png Annotation 2019-12-05 142524.png

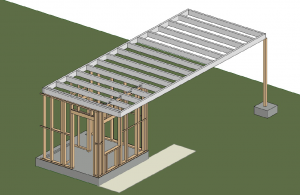

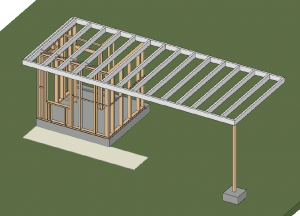

    Annotation 2019-12-05 142544.png Annotation 2019-12-05 142605.png

    Orbi , 5 Décembre 2019
    #1
  2. Orbi

    Orbi 39 ans, Brabant Wallon

    J'ai trouvé sur le site https://houtinfobois.be/ un logiciel de calcul de dimensoinnement pour toitures plates.

    Le logiciel me recommande de placer des solives pour la charpente du toit plat de dimension de section minimales de 38x225mm avec un entraxe de 36,9cm maximum. Le logiciel m’indique que des gîtes avec les sections suivantes sont également appropriées :
    - 63x150mm ;
    - 63*175mm ;
    - 70*200mm.

    Est-ce que vous avez un avis là-dessus ?

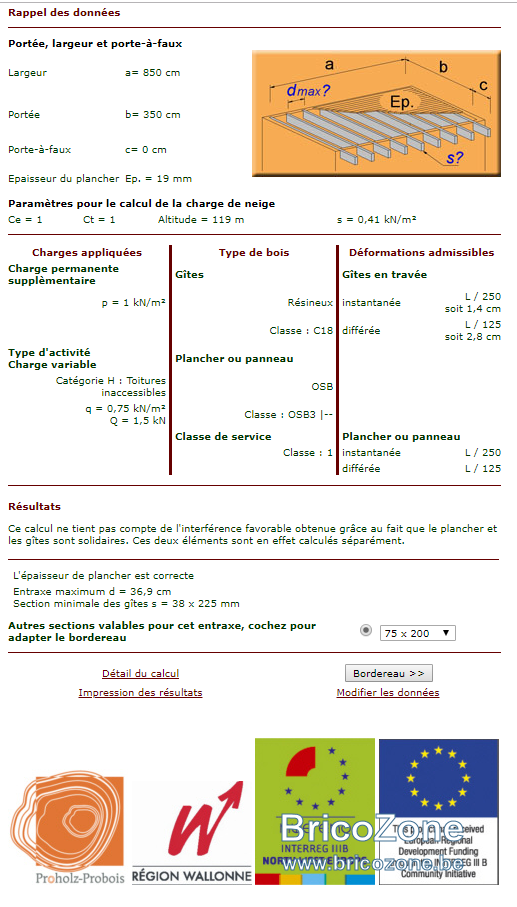

    Calcul solives.png

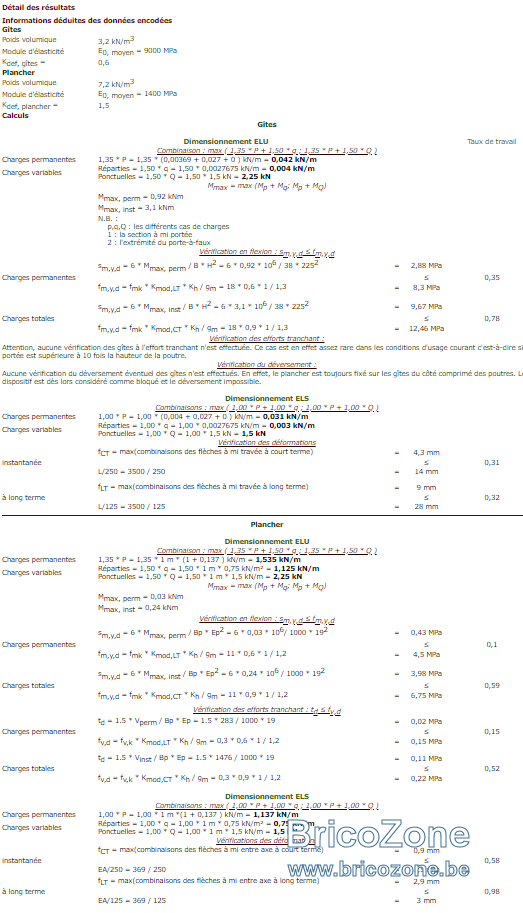

    Calcul solives2.png

    Orbi , 10 Décembre 2019
    #2
  3. v1d53e2

    v1d53e2 39 ans, Namur

    Si on passe la classe de C18 à C24, que dit le logiciel ?
    L'entraxe est plus que probablement liée au calcul du plancher (donc dépendant de l'épaisseur d'OSB choisie).

    Je suis curieux de voir si fradeco (notre expert maison) arrive aux mêmes résultats

    v1d53e2 , 10 Décembre 2019
    #3
  4. Orbi

    Orbi 39 ans, Brabant Wallon

    Merci pour votre réponse. Passer de C18 à C24 n'a pas d'effet sur l'entreaxe, mais par contre permet de diminuer la section des gîtes à du 50x150mm.

    Orbi , 10 Décembre 2019
    #4
