Coupole toit plat

D

dhasan

• 25 Octobre 2021

• #1

Bonjour à tous,

J'ai un projet de faire une ouverture sur mon toit plat, pour y mettre en plein milieu une coupole de 2 mètre de long sur 1 mètre de large.

Actuellement les poutres qui composent le toit ont un entraxe de 50 cm. La distance d'un bout a l'autre des poutres est de 6m30, sans murs porteurs intermédiaires (si mes souvenirs sont bons).

J'aimerai du coup mettre ma coupole perpendiculairement aux poutres, il faudrait donc en couper 4. Pensez vous que cela soit faisable sans probleme de stabilité du toit plat ?

Merci d'avance pour vos avis

Bonne soirée à tous,

++



RobBZ

• 26 Octobre 2021

• #2

Hello,
6m30 ça paraît limite impossible à la base...
Il faut doubler voir tripler les poutres autour de la coupole.
Faites d'abord le plan de ce qui est installé (Section / entraxe).



neuneu

• 26 Octobre 2021

• #3

Il doit y avoir une PM au milieu du bazard ou alors c'est 6,30x4 et tout est dans l'autre sens



D

dhasan

• 27 Octobre 2021

• #4

Merci pour vos messages,

Je viens de vérifier la section et taille des poutres.

Section 7,5 cm / 24cm
Longueur 6,3 m

Je joins un croquis de la piece.

Est ce que ca serait peux etre mieux deux coupoles carrées de 1m sur 1m ? Ou 90cm/90cm.



D

dhasan

• 27 Octobre 2021

• #5

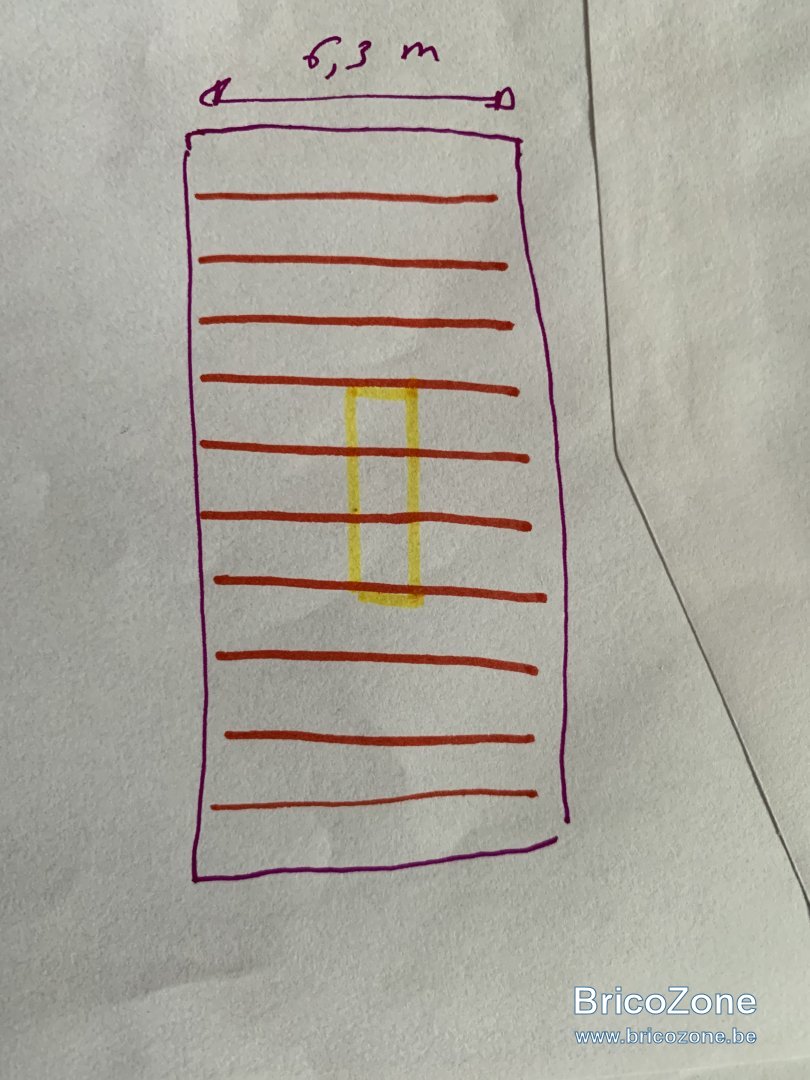

Avec un petit croquis



A

A.L.

• 27 Octobre 2021

• #6

Ou, tu mets ta coupole sans découper les poutres.
Seul souci, mais en est-ce un, les poutres seront apparentes.



neuneu

• 27 Octobre 2021

• #7

ce toit ne pourrait déjà pas exister en l'état,
@fradeco un ptit coup de calcul au passage ? ça me parait léger



A

A.L.

• 27 Octobre 2021

• #8

Si on se base sur les indications du logiciel de calcul de Infobois, la structure est juste. (https://www.houtinfobois.be/informa...de-calcul/dimensionnement-de-toitures-plates/)



RobBZ

• 27 Octobre 2021

• #9

Si vous aimez le style industriel, pourquoi pas mettre des IPE apparents pour soutenir la coupole ?



fradeco

• 27 Octobre 2021

• #10

@ bonjour

@neuneu bien vu

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5.

TOIT PLAT

Données :
Pour une classe de service 2.
Une portée de 6.30 m
Une charge non pondérée de 198.95 kg/m² uniformément répartie comme suit :

Charges permanentes : 68.95 kg/m²
Etanchéité bitumeuse ép. 4 mm = 5 kg/m²
Isolation type PU ép. 120 mm = 6 kg/m²
Pare vapeur bitume ép. 4 mm = 5 kg/m²
Panneaux OSB ou plancher sapin rainures et languettes ép. 18 mm = 11 kg/m²
Poids propre solives = 29.95 kg/m²
Faux plafond placo plâtre ép. 12.5 mm = 12 kg/m²

Charges occasionnelles temporaires :
Neige, vent ou 1 homme + matériel = 130 kg/m²

Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux de classe C 24.
D'une section minimum de 73 x 223 mm
Espacées de 25 cm maximum d'axe en axe.

Validation de l’ETAT LIMITE ULTIME (ELU)
Flexion : Résistance max. de 24.00 MPa
Contrainte max. admise = 12.18 MPa
Contrainte sous l’effet de la charge globale = 5.88 MPa

Compression transversale : Résistance max. de 2.40 MPa
Contrainte max. admise = 1.11 MPa
Longueur d’appuis minimum = 60 mm
Contrainte sous l’effet de la charge globale = 0.52 MPa

Cisaillement : Résistance max. de 2.50 MPa
Contrainte max. admise = 1.15 MPa
Contrainte sous l’effet de la charge globale = 0.21 MPa

Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 6.300 / 300 = 21 mm

Flèche résultant du poids et fluage de la charge permanente = 6 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 13.7 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 19.6 mm = OK

Chaînage d’entretoises de section 38 x 223 mm espacées de +/- 2.10 m

Pour la découpe des lanterneaux (maximum 900 x 900 mm) il faut doubler les solives de part et d'autre des lanterneaux.

Bonne réflexion.



Dernière édition: 27 Octobre 2021

RobBZ

• 27 Octobre 2021

• #11

A.L. a dit:

Ou, tu mets ta coupole sans découper les poutres.
Seul souci, mais en est-ce un, les poutres seront apparentes.

Cliquez pour agrandir...

La coupole au milieu je ne m'y risquerait pas, même comme ça...



neuneu

• 27 Octobre 2021

• #12

il faudrait 25 d'entraxe, notre ami est a 50



D

dhasan

• 27 Octobre 2021

• #13

Je pense que je vais considerer le fait de mettre des coupoles rectangulaires plus fine, dans le sens des poutres, sans devoir couper dedans.

Par exemple: 30cm sur 1m30 et du coup j en mettrai deux

De ce que je comprends la section des bois est limite, ce qui est etrange c est que la scierie dans laquelle j ai acheté les bois avait fait ses calculs et c’était suffisant.



petithomme76

• 27 Octobre 2021

• #14

Je vais installer plus ou moins la même chose 3m/1m mais sur un toit de 4,80m de large..
38/223 espace de 40 cm
Ils seront doublé dans le sens de la longueur de de la largeur autour de la verriere.



RobBZ

• 27 Octobre 2021

• #15

petithomme76 a dit:

Ils seront doublé dans le sens de la longueur de de la largeur autour de la verriere.

Cliquez pour agrandir...

Sens largeur c'est inutile, ça ajoute même du poids



petithomme76

• 27 Octobre 2021

• #16

Pas bien grave
C'est le principe des lamelle-collés, la déformation est moins importante qu'une section unique.



fradeco

• 27 Octobre 2021

• #17

dhasan a dit:

Je pense que je vais considerer le fait de mettre des coupoles rectangulaires plus fine, dans le sens des poutres, sans devoir couper dedans.

Par exemple: 30cm sur 1m30 et du coup j en mettrai deux

De ce que je comprends la section des bois est limite, ce qui est etrange c est que la scierie dans laquelle j ai acheté les bois avait fait ses calculs et c’était suffisant.

Cliquez pour agrandir...

Avec 6.30 m de portée, et un état limite de service basé sur une flèche maximum admise de 6.300/250 = 25.2 mm des 8/23 (73 x 223 mm) espacées de 50 cm sont en mesures de supporter une charge de 113.97 kg/m² dont 60 kg/m² de charges occasionnelles temporaires.

Aujourd'hui, je pense que 60 kg/m² de charges occasionnelles temporaires c'est quand même un peu peut maigre de surcroît en province de Luxembourg.

Perso pour les toits plats je préfère prendre quelques précautions et calculer les sections des bois massifs avec un état limite de service basé sur la contrainte L/300 et une charge occasionnelle temporaire de 130 kg/m².

Ce n'est pas la première toiture plate qui se retrouve 3.00 plus bas en hivers.

Mais la décision finale vous incombe. Mon intervention n'étant qu'indicative.

Bonne réflexion.



D

dhasan

• 27 Octobre 2021

• #18

fradeco a dit:

Avec 6.30 m de portée, et un état limite de service basé sur une flèche maximum admise de 6.300/250 = 25.2 mm des 8/23 (73 x 223 mm) espacées de 50 cm sont en mesures de supporter une charge de 113.97 kg/m² dont 60 kg/m² de charges occasionnelles temporaires.

Aujourd'hui, je pense que 60 kg/m² de charges occasionnelles temporaires c'est quand même un peu peut maigre de surcroît en province de Luxembourg.

Perso pour les toits plats je préfère prendre quelques précautions et calculer les sections des bois massifs avec un état limite de service basé sur la contrainte L/300 et une charge occasionnelle temporaire de 130 kg/m².

Ce n'est pas la première toiture plate qui se retrouve 3.00 plus bas en hivers.

Mais la décision finale vous incombe. Mon intervention n'étant qu'indicative.

Bonne réflexion.

Cliquez pour agrandir...

Merci pour ces informations,

Très utiles,

Bon ca va etre un peu compliqué de changer le toit maintenant, étant donné que le toit est déjà fini, osb, isolant, roofing sont posés.

on a pris la decision de rajouter les coupoles car le voisin monte un batiment relativement haut qui va nous couper la lumières…



neuneu

• 28 Octobre 2021

• #19

tenter de reconsidérer la chose quand même ET de renforcer via le bas.

bonne réflexion



RobBZ

• 28 Octobre 2021

• #20

Personnellement j'ai dimensionné la mienne à 300kg. C'est plus simple pour le futur.
