Coffret piscine + abris de jardin

Dans le forum Electricité générale - par Hiboux le 22 Juin 2021

  1. Hiboux

    Hiboux 41 ans, Hainaut

    Salut à tous ,
    Je dois remettre en orde l alimentation électrique chez ma mère pour un abris de jardin avec pompe de piscine
    Un de mes oncles avait fait l électricité, il avait tiré un câble vob 2,5 jusque l abris , la , d une boite de dérivation , il a tout alimenté, prises et lampes :oops::oops::oops::oops::mad:.
    De plus le vob , il a mit une fiche et il la branchée sur une prise …:sob::sob::sob:.
    Mes parents n y connaissent rien .
    Mais avec les années ma mère a quand même vu que la gaine vob était pourrie et bouffée par les uv. Elle les câbles internes sont apparents .
    Donc je lui ai interdit d utilisé ça .
    J ai pris un cable vob 5g10que j avait chez moi et je l ai mit dans une gaine rouge , je vais l enterré en partie et l autre sera fixé au mur. c est là que je vais avoir besoin de vous pour valider ma solution.:grinning::grinning::grinning:
    Départ du compteur disjoncteur 32A 300ma ( obligatoire ? ).ok je peut me mettre sur le général du coffret ?
    Arrivée dans le coffret de l abris sur un différentiel 32A 300ma de nouveau .
    Ensuite répartition sur 1)un dijoncteur 20A pour les prises et les lampes ( ça devrait suffir , je vais compter le nombre de points pour être sur , sinon j en met un deuxième ( tout est câblé en 2,5 ) . 2) un dijoncteur 30ma (A?) suivis d un dijoncteur 20A pour la prise de la pompe de la piscine , et aussi un minuteur .
    Je sais pas si j ai été clair .
    Je sais que le compteur est en mono mais je connais pas l ampèrage . Est ce que le disjoncteur de départ et d arrivée du second coffret doit correspondre à l amperage du tableau principale ou il peut être plus petit .( j ai en tête que normalement il doit être plus petit ou égal et dimensionné par rapport au câble également ).
    Merci de m avoir lu :grinning::grinning::grinning::p

    Hiboux , 22 Juin 2021
    #1
  2. Cory

    Cory Bruxelles

    Bonjour,
    Il ne faut qu'un et un seul différentiel de 300mAm en sortie du compteur en mettre plus est non seulement inutile mais cher et absolument pas pratique.
    Effectivement en règle général le calibre d'un disjoncteur est plus petit que celui qui le précède.

    Cory , 22 Juin 2021
    #2
  3. dd1

    dd1 Liège

    un 5G10 vous pouvez alimenter une centrale nucléaire avec çà :). Votre compteur principal vous donne bien du 32 A au départ ? distribution mono tri tetra ?

    dd1 , 22 Juin 2021
    #3
  4. Hiboux

    Hiboux 41 ans, Hainaut

    :pSalut , pour le 5g10 , je vérifierai si c’est bien ça , mais c est un câble que j avais , c est pour ça .
    Si je ne dois pas remettre de 300ma , je remet juste un disjoncteur normal pour repartir vers le nouveau coffret et à l entrée , j ai lu dans un autre poste qu il y avait des interrupteur général , ça déclenche aussi ? Si je met un 32 c est ok aussi , on sait mettre des barrettes de répartition déssus ? Je comprend pas vraiment la différence entre un interrupteur général et un fusible normale . Le prix ?
    Pour le coffret secondaire , la répartition vous semble bonne ? Je n ai jamais mit de minuteur dans le tableau , vous savez comment ça se branche ?
    Merci pour vos réponses :blush:;)

    Hiboux , 22 Juin 2021
    #4
  5. Hiboux

    Hiboux 41 ans, Hainaut

    Le compteur est en mono mais je ne connais par les ampères, je regarderais quand j irai chez ma mère

    Hiboux , 22 Juin 2021
    #5
  6. Hiboux

    Hiboux 41 ans, Hainaut

    Petit truc en plus , dois je remettre une terre en plus dans le coffret avec un piquet de terre ? Si se n est pas obligatoire , je peut le faire quand même ?

    Hiboux , 22 Juin 2021
    #6
  7. boters

    boters 33 ans, Hainaut

    Ca m'intéresse aussi. Perso j'ai raccordé la terre de mon 3g2.5 directement sur la barrette de terre dans le coffret. Mais je vais tirer un 3g6 à la place prochainement donc ça m'intéresse

    boters , 22 Juin 2021
    #7
  8. dd1

    dd1 Liège

    Si tu places un 5g la terre est dans le câble on ne place jamais 2 terres différentes au risque de créer une différence de potentiel !
    On place toujours un interrupteur en tête d’un coffret séparé pour la simple raison de permettre de couper le tableau
    Un interrupteur suffit mais la plupart du temps les gens mettent un disjoncteur
    La différence c est le prix et l interrupteur ne fait que couper il est pas magnétique

    dd1 , 22 Juin 2021
    #8
  9. Cory

    Cory Bruxelles

    Si je ne dois pas remettre de 300ma , je remet juste un disjoncteur normal pour repartir vers le nouveau coffret et à l entrée,
    Un disjoncteur dans le coffret de départ et un interrupteur général dans le coffret secondaire.
    j ai lu dans un autre poste qu il y avait des interrupteur général , ça déclenche aussi ?
    Un interrupteur c'est ... un interrupteur et ne déclenche donc pas.
    Si je met un 32 c est ok aussi ,
    Le calibre d'un disjoncteur n'est pas une obligation mais un maximum et se choisi en fonction du calibre du disjoncteur le précédent sans dépasser le maximum autorisé.
    on sait mettre des barrettes de répartition déssus ?
    Comme tous les disjoncteurs.
    Je comprend pas vraiment la différence entre un interrupteur général et un fusible normale . Le prix ?
    Un interrupteur est destiné à couper le courant, un disjoncteur est une protection qui déclenche en cas de surchauffe, surcharge ou court-circuit.
    Pour le coffret secondaire , la répartition vous semble bonne ? Je n ai jamais mit de minuteur dans le tableau , vous savez comment ça se branche ?
    Qu'appelez-vous minuteur, minuterie ou interrupteur horaire ?
    A quoi est-il destiné ?
    Il suffit de suivre le schéma fourni, rien de plus simple.
    Il ne peut y avoir qu'une seule et unique terre par immeuble.

    Cory , 22 Juin 2021
    #9
  10. dd1

    dd1 Liège

    Le disjoncteur dans ton tableau doit être de calibre inférieur en toute logique au calibre de ton raccordement donc un 32 sur ton 5g10 c est bon

    dd1 , 22 Juin 2021
    #10
  11. Cory

    Cory Bruxelles

    C'est une donnée qui manque.

    Cory , 22 Juin 2021
    #11
  12. Hiboux

    Hiboux 41 ans, Hainaut

    Ok j y vois plus clair , merci , j ai fait mon électricité chez moi mais ça fait déjà deux ans et un seul coffret , donc le temps de se remettre dans le bain et de s adapter à la situation .
    Je crois que au lieu de mettre un interrupteur général , je vais mettre un disjoncteur plus petit pour le départ un 32 et a l arrivée un 25 . Comme ça si cela déclenche ça sera dans le coffret de l abris et pas dans la maison …
    Pour le « minuteur » ça serai un truc pour programmer la pompe de la piscine , parce que ma Mère va l allumer manuellement donc je me dis que temps qu a faire autant lui faciliter la vie ..un grand merci en tout cas comme d habitude …

    Hiboux , 22 Juin 2021
    #12
  13. Hiboux

    Hiboux 41 ans, Hainaut

    Pour le calibre c est une grosse maison , donc ça dois être minimum du 40A … il y a des panneaux solaire aussi

    Hiboux , 22 Juin 2021
    #13
  14. Cory

    Cory Bruxelles

    "je vais mettre un disjoncteur plus petit pour le départ un 32 et a l arrivée un 25"
    Calcul ridicule puisqu'il y a des disjoncteurs de distributions et c'est leurs rôle.
    "Pour le « minuteur » ça serai un truc pour programmer la pompe de la piscine"
    Donc un interrupteur horaire.
    "donc ça dois être minimum du 40A"
    A vérifier puisque de là dépend le reste.

    Cory , 22 Juin 2021
    #14
  15. Hiboux

    Hiboux 41 ans, Hainaut

    :pOuais c est vrai aussi :laughing::laughing::laughing: que ça ne doit pas sauter sur la tête de tableau normalement .
    Merci en tout cas , je sais que tu te répètes bcp:kissing: , donc merci de ta patiente Cory ;)

    Hiboux , 22 Juin 2021
    #15
    Cory aime ça.
  16. Hiboux

    Hiboux 41 ans, Hainaut

    Une petite dernière au fait , comment tester si la
    Terre fonctionne sur une installation sans équipement de pro ?

    Hiboux , 22 Juin 2021
    #16
  17. dd1

    dd1 Liège

    Pas possible sans appareil déjà appuyer sur le bouton test de ton différentiel est une chose à faire régulièrement :cool:

    dd1 , 22 Juin 2021
    #17
    Cory aime ça.
  18. flashman

    flashman Liège

    Ou, avec un bout de fil, tu touches la terre et le neutre en même temps (ou une phase si pas de neutre)... Si le différentiel saute, c'est que ça fonctionne quand-même déjà pas mal...

    Mais, ça ne remplace évidemment en rien une mesure faite avec le matériel adéquat. Ça dit juste si elle est raccordée et/ou fonctionnelle, point.

    flashman , 23 Juin 2021
    #18
    Hiboux aime ça.
  19. Hiboux

    Hiboux 41 ans, Hainaut

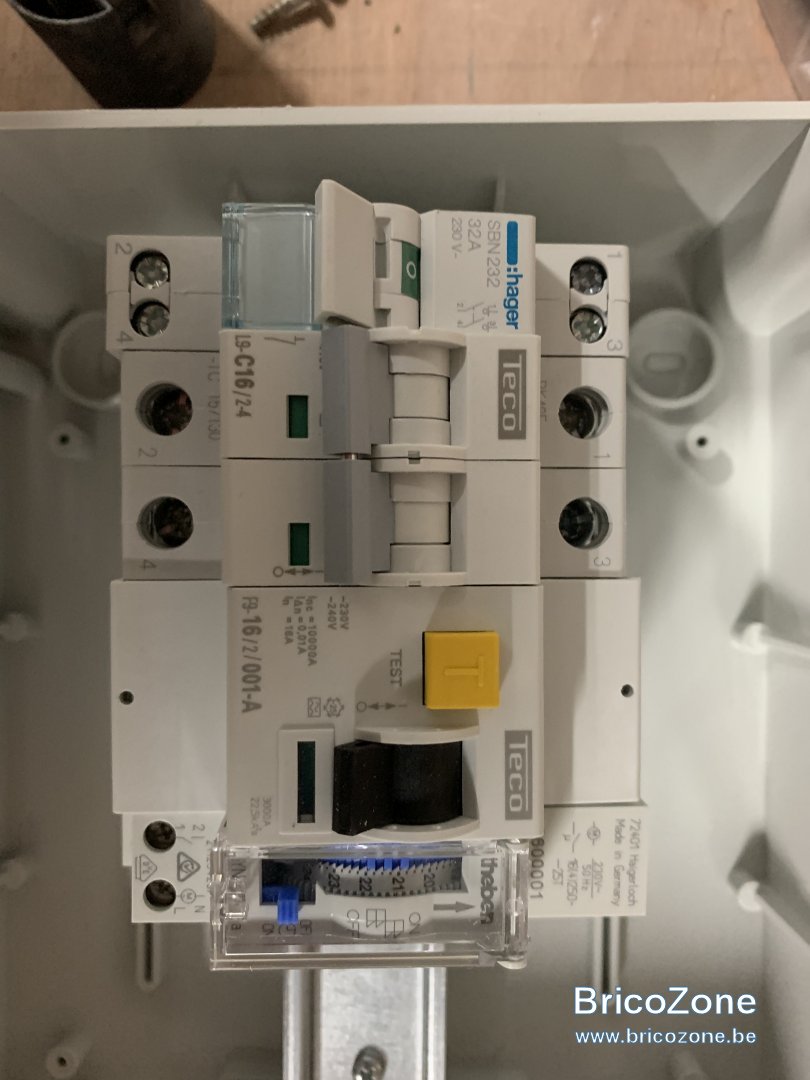

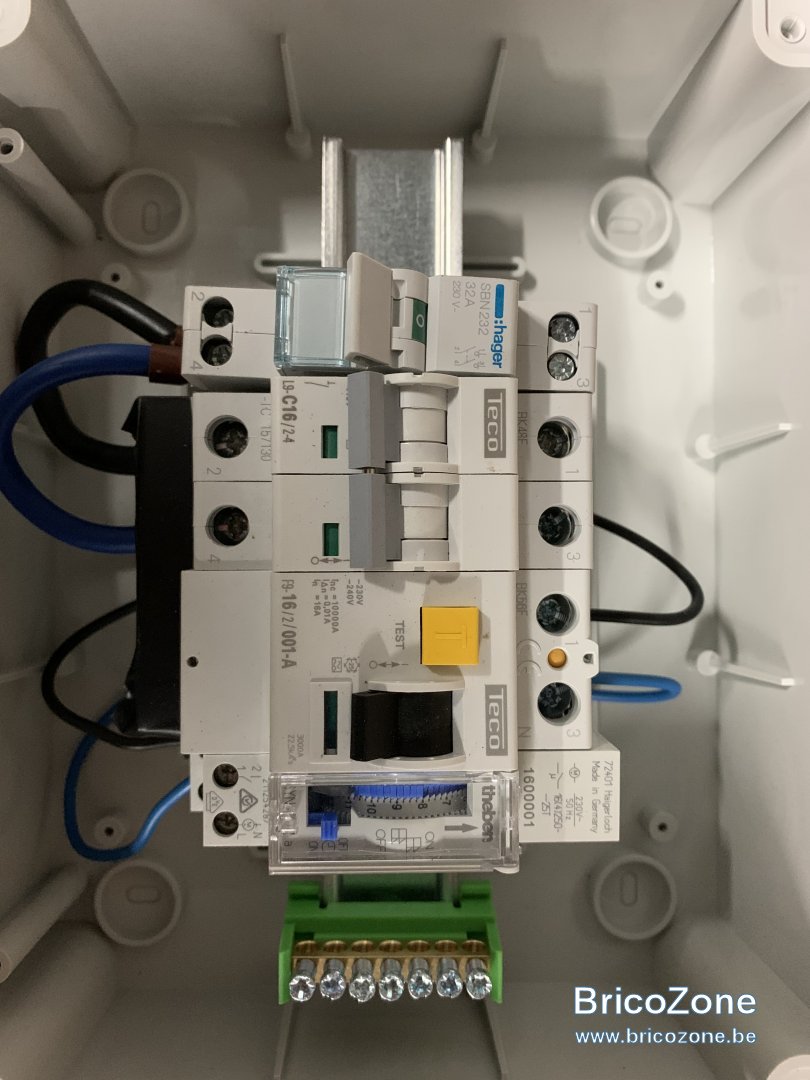

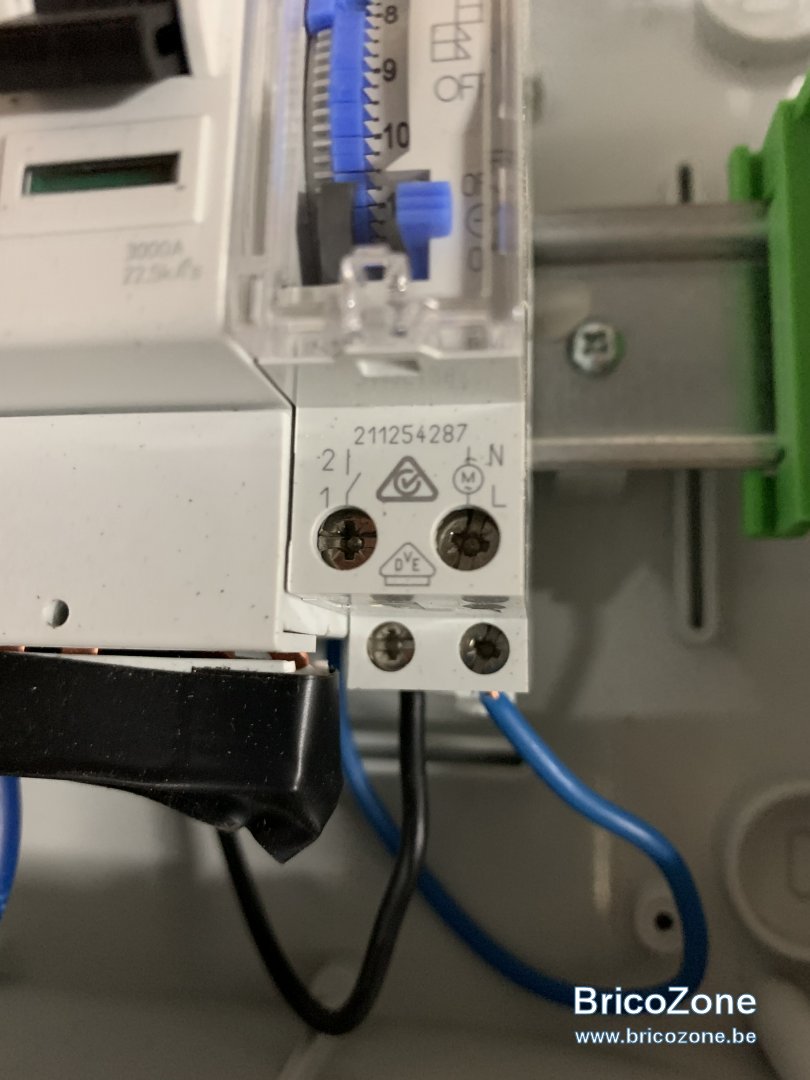

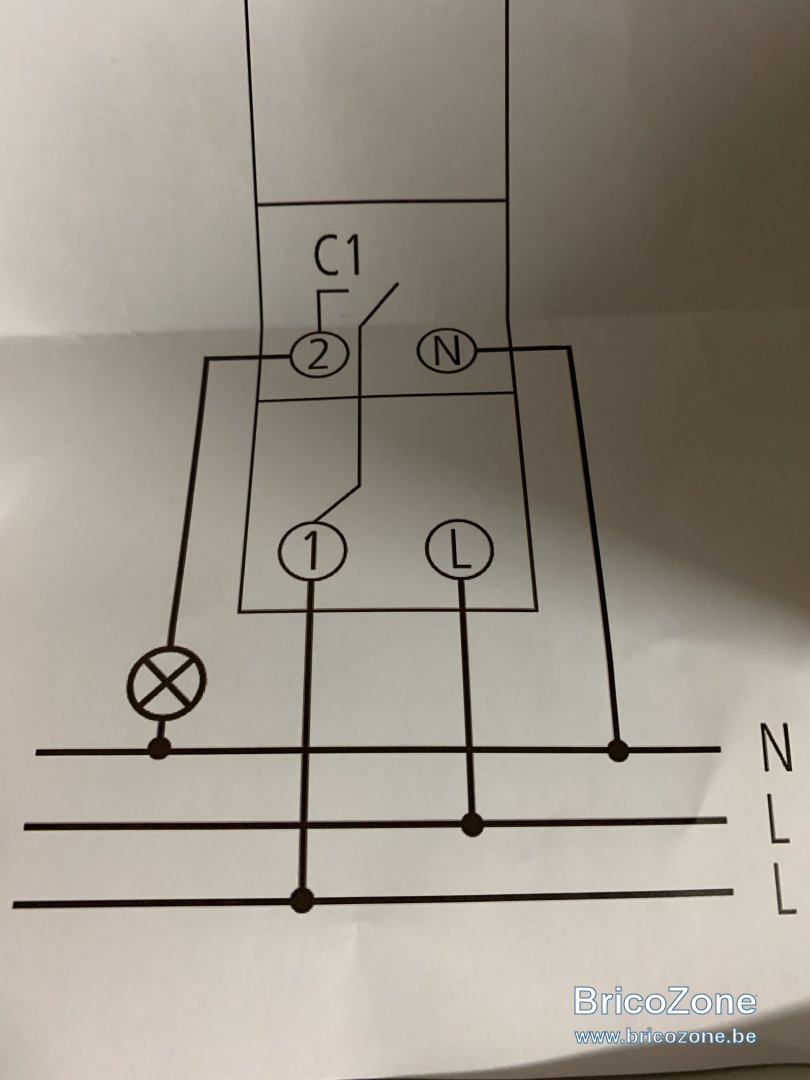

    Ok voilà l avancement , pas d interrupteur rotatif chez mon fournisseur , il dit ça ne se fait plus , donc interrupteur modulaire , ensuite pour le 30ma seulement en 40a , comme mon câble est en fait un 5g6 et pas un 5g10 , je ne pouvais pas dépasser 32A , j ai pris un interrupteur différentiel 16A /10ma juste pour la prise de la piscine . reste ensuite le minuteur horaire , je sèche un rien pour le branchement ( je met des photos du schéma que l on m a donné . En gros si je comprend bien , je part du différentielle vers le minuteur ( ici en 2,5 ) je met la phase à gauche ( voir photo) . Pour le neutre j ai pas très bien compris , help ( car sur mon schéma j ai deux phases …) alors que je suis en mono :confused:

    merci:p:p:p

    Hiboux , 23 Juin 2021
    #19
  20. Hiboux

    Hiboux 41 ans, Hainaut

    13285641-EADD-4DEA-AA49-CECCA4B772A5.jpeg 1849082D-BB01-48F5-B6B7-5716A0EF6B6B.jpeg 04B0E795-6155-4C6D-80C2-D797B657A541.jpeg A87BE76D-5927-4D1C-A445-BA0E9977CFFD.jpeg

    Hiboux , 23 Juin 2021
    #20
